Зачем заземлять вторичную обмотку трансформатора тока

Зачем нужно выполнять заземление вторичной обмотки трансформатора тока?

Рисунок 1. Трансформатор тока Трансформатор тока — это замкнутый стальной магнитопровод, а также две обмотки — первичная и вторичная. Первичная обмотка трансформатора последовательно подключается к цепям, в которых планируется измерение тока, тогда как к вторичной обмотке присоединяются токовые катушки приборов контроля и измерения, реле и прочего оборудования. Вторичная обмотка всегда изолируется от первичной. Кроме того, требуется заземление вторичной обмотки трансформатора тока, чтобы обеспечить безопасность обслуживающего персонала и подключенных приборов.

Заземление вторичной обмотки трансформатора тока следует выполнять, подключая провод заземления к специальному зажиму на трансформаторе. Если требуется заземлить не один, а несколько трансформаторов, подключить их можно к одной шине заземления. В таком случае можно выполнить заземление через предохранитель с пробивным напряжением до 1 кВ и шунтирующим сопротивлением в 100 Ом для оптимального стекания статического заряда.

В целом заземление вторичной обмотки трансформатора тока является совершенно несложной, но обязательной задачей, поскольку в противном случае короткое замыкание в сети или самом трансформаторе способно вывести из строя подключенную аппаратуру и угрожать безопасности находящихся рядом людей.

вопрос толковым электрикам: для чего нужно заземлять вторичную обмотку у тр-ров тока

По поводу заземления трансф. тока в ПУЭ нет, определенных указаний.
«1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными. «

В гл. 1.7 по поводу трансформаторов тока я не нашел ничего. Не могли бы Вы подсказать в каком пункте это указано, если нашли.

Я думаю, что надо подсоединять счетчики-трансформаторы так, как указано в документации на них.
__
А мое мнение такое, может и ошибаюсь.
Во первых надо говорить раздельно о ТТ до 1кВ и выше.

Смысла в заземлении корпусов и вторичных обмоток ТТ в сетях 380В я не вижу. Но оставлять обмотку (конечно закороченную измерительной обмоткой счетчика) висеть в воздухе тоже нежелательно потому, что при очень хорошей изоляции может накапливаться статика. По-моему, лучший вариант соединить вторичную обмотку ТТ с фазой трансформатора. Корпус (жестянку) ТТ 0.4 кВ тоже безопасней оставить висеть на шине незаземленной.

Почему я так, считаю? Имеем подстанцию 630 кВА, ток до 1000А, шины с ладонь сечением, на шине висит ТТ 1000/5 корпус жестянка толщиной

1мм, отходящие провода 4 мм2. Допустим попала вода и изоляция стала плохой.
Обратите внимание, я не пишу «прошило», так-как если корпус висит в воздухе, то на него не может пойти ток и сжечь ТТ, то же самое и с вторичной обмоткой. Она уже подсоединена к фазе и между шиной и ею напряжение 0В и схема будет продолжать нормально работать.

Но если Вы заземлите (то есть соедините с нейтралью) корпус и вторич. обмотку, то будет большой «ШВАРК». Причем так-как провода отходящие от вторичной обмотки несоизмеримы с номинальными токами главного выключателя подстанции он может даже и не заметит их отгорание. А смысл зануления в сетях с глухозаземленной нейтралью именно в отключении цепи при пробое на корпус.

Что же касается опасности поражения электрика при незаземлении вторичной обмотки, то я не представляю как можно влезть. Так-как счетчик и ТТ менять надо отключив, а при работе там нагорожено столько щитков с пломбами, что это надо очень постараться, чтобы коснуться к этим цепям.
__
А для ТТ в цепях 10 кВ и выше, конечно все по-другому.
__
PS. Заземлить, занулить, соединить с нейтралью для сетей с глухозаземленной нейтралью (это большинство сетей 380В) это одно и то-же.

Зачем заземлять трансформаторы тока

Заземление трансформаторов тока необходимо выполнять обязательно, ведь именно оно обеспечивает полноценный контакт с землей соединенных треугольником или звездой устройств, изначально не заземленных. Заземление трансформаторов тока в основном применяется:

• для обеспечения минимального сопротивления по пути к земле, за счет чего в системе сохраняется нейтральный или приближенный к нулю потенциал;
• полноценной передачи на землю максимальной величины перенапряжения в случае короткого замыкания;
• предоставления источнику тока выхода на землю при замыкании на линии;
• достижения контакта фаза-нейтраль в условиях заданных нагрузок.

Рисунок 1. Современные трансформаторы тока Если заземление трансформаторов тока не выполнено или заземляющий контур неисправен, при коротком замыкании не будет нормального пути для обратного тока, из-за чего ток перестанет проходить по цепи. В целом система продолжит работать, но повреждение линии приведет к постоянному существенному приросту напряжения.

Стоит отметить, что заземляется не только сам установленный трансформатор, но и осуществляется заземление вторичной обмотки трансформатора тока. Она заземляется гибким медным проводом (ПуГВ или ПВ3), присоединяемым к болту заземления, расположенном на корпусе любого современного силового трансформатора. Заземление вторичной обмотки трансформатора тока — гарантия бесперебойной работы как самого устройства, так и электросети в целом.

Зачем нужно выполнять заземление вторичной обмотки трансформатора тока?

Рисунок 1. Трансформатор тока Трансформатор тока — это замкнутый стальной магнитопровод, а также две обмотки — первичная и вторичная. Первичная обмотка трансформатора последовательно подключается к цепям, в которых планируется измерение тока, тогда как к вторичной обмотке присоединяются токовые катушки приборов контроля и измерения, реле и прочего оборудования. Вторичная обмотка всегда изолируется от первичной. Кроме того, требуется заземление вторичной обмотки трансформатора тока, чтобы обеспечить безопасность обслуживающего персонала и подключенных приборов.

Заземление вторичной обмотки трансформатора тока следует выполнять, подключая провод заземления к специальному зажиму на трансформаторе. Если требуется заземлить не один, а несколько трансформаторов, подключить их можно к одной шине заземления. В таком случае можно выполнить заземление через предохранитель с пробивным напряжением до 1 кВ и шунтирующим сопротивлением в 100 Ом для оптимального стекания статического заряда.

В целом заземление вторичной обмотки трансформатора тока является совершенно несложной, но обязательной задачей, поскольку в противном случае короткое замыкание в сети или самом трансформаторе способно вывести из строя подключенную аппаратуру и угрожать безопасности находящихся рядом людей.

Задача и особенности заземления трансформаторов.

Для начала нужно разобраться что такое заземление и для чего оно необходимо. Заземление — это преднамеренное соединение корпуса или другой части электроустановки с заземляющим контуром. Сопротивление этого контура, должно быть, не выше 4 Ом. Заземление может быть:

1. Защитным. Если оно предназначено непосредственно для защиты людей от поражения электрическим током.
2. Рабочим. Этот вид заземления определённой точки токоведущей части для обеспечения нормальной работы электроустановки.

Питание электроустановки переменного тока могут получать от трансформаторов или же генераторов. В любом случае для защиты человека любой корпус электрооборудования, выполненный из токопроводящего материала должен быть надёжно заземлён. Сети снабжения, а значит и трансформаторы, используемые и в быту, и на производстве, делятся на:

С изолированной нейтралью

Они чаще всего применяются в шахтах и в различных влажных помещениях, в любом случае даже при таком электроснабжении все корпуса, проводящие ток должны быть заземлены. Но также такие системы питания оборудуются специальными устройствами, контролирующими ток утечки. Если сопротивление изоляции при этом будет ниже определённого установленного значения, например, 10 000 Ом, то реле утечки автоматически должно отключить питающее устройство в данном случае трансформатор. Нельзя подключить какой-либо электроприбор или устройство к фазе и заземляющему контуру, немедленно произойдёт отключение. Также аварийное отключение произойдёт при попадании человека под опасное напряжение и прикасание его к земле, так как сопротивление человека от 1000 до 5000 Ом, в зависимости от влажности, и от кожного покрова;

С глухозаземлённой нейтралью

Этот вид снабжения очень распространён в быту для питания любых бытовых помещений и зданий. Основной особенностью его в работы является использование фазного напряжения. То есть в сетях 0,4 кВ или же, другими словами, 380 В, можно применять и запитывать электрические устройства от напряжения между фазой и нулём, оно будет равно 220 В. Именно это напряжения чаще всего применяется в квартирах, офисах, медучреждениях да и для обычного человека незнакомого с подробностями электроснабжения оно является самым популярным.Глухозаземленная нейтраль трансформатора — это специальное преднамеренное соединение нейтрали трансформатора или генератора к заземляющему устройству или же контуру. Здесь и появляется такой термин, как зануление. Трёхфазный трансформатор при соединении обмоток звездой имеет общую точку, которая и называется нейтралью и именно её соединяют с заземляющим контуром с помощью заземлителя. Заземлитель, в свою очередь, это обычный проводник электрического тока, а также группа металлических токопроводящих элементов соединенных между собой и надёжно соприкасающихся с землёй. На практике это металлические прутья, которые вбиваются в три точки в землю и соединяются между собой в треугольник, образуя собой контур. Корпуса трансформаторов заземляются путём соединения болта на корпусе (кожухе) к заземляющему устройству. Нулевая точка или нейтраль выводится отдельной шпилькой и подписывается буквой «N».

Главное, что должен знать каждый, это то что запрещается, в соответствии с правилами устройства электроустановок (ПУЭ), совмещение нулевого защитного и нулевого рабочего проводников в электрических однофазных сетях с глухозаземлённой нейтралью.

Заземление трансформаторов тока

Трансформатор тока — это особый вид устройств состоящих из магнитопровода и работающих по принципу электромагнитной индукции предназначенный для измерительных и защитных цепей. Как и обычный понижающий трансформатор, он состоит из первичной и вторичной обмотки. Именно вторичную обмотку, которая изолирована от первичной и заземляют, для защиты от пробоя и появления в цепях измерения высокого опасного для человека, и для аппаратуры напряжения. Так как зачастую первичной обмоткой трансформатора тока служит шина или токоведущая часть электроустановки, которая может находиться под очень большим порядка несколько тысяч вольт напряжением.

Заземляющие выводы трансформаторов тока обозначаются и выводятся отдельно на корпус устройства. Заземление группы трансформаторов тока можно выполнить к одной заземляющей шине. Однако в этом случае, это стоит делать через предохранитель, рассчитанный на напряжение пробоя до 1 кВ, а также шунтирующим сопротивлением порядка 100 Ом, которое будет выполнять функцию утечки статического электрического заряда. В итоге хотелось бы отметить что заземление вторичной обмотки трансформаторов тока является не сложной процедурой но весьма эффективной, для обеспечения безопасной работы людей с измерительными приборами и для сохранения всей электрической измерительной аппаратуры, подключенной к нему.

Заземления трансформаторов освещения 36 Вольт

Правила устройства электроустановок для повышения безопасности людей требуют заземлять не только корпус трансформатора, но ещё и его вторичную обмотку. Тогда в случае пробоя первичной обмотки, где протекает 220 или 380 Вольт, в цепях освещения не появится это смертельно опасное напряжение.

В любом случае человеческая жизнь является приоритетной в любой работе, поэтому перед прикосновением к металлическому корпусу любого электрического аппарата, устройства, шкафа, щита и т. д. стоит убедиться визуально в существовании заземления и его целостности.

Зачем и как делают заземление трансформаторов

От производителей электроэнергии передается ток высокого напряжения. Чтобы им могли пользоваться потребители на бытовом уровне, применяют понижающие трансформаторы. Согласно ПУЭ для них необходимо применять защитное заземление. Предусмотрен внешний и внутренний контур заземления. Устанавливают также защиту от ударов молнии.

Принципы устройства

Трансформатор преобразует (трансформирует) параметры переменного электрического тока. Происходит это благодаря явлению электромагнитной индукции. Основные детали прибора – катушки (обмотки) с проводами и ферромагнитный сердечник.

На одну катушку ток поступает, и она называется первичной. Вторичных катушек может быть 1, 2 и больше. С них снимается ток с уже измененными характеристиками.

У повышающего трансформатора число витков на вторичной обмотке больше, чем на первичной. В прямой связи увеличивается индуцированное напряжение с одновременным понижением силы тока.

Устройство понижающих трансформаторов другое. Они сделаны с точностью наоборот. Число витков в первичной обмотке у них больше, чем на вторичной обмотке, поэтому индуцированное напряжение снижается.

На большие расстояния выгоднее передавать электричество высокого напряжения и низкой силы тока, поскольку потери энергии на выделения тепла наименьшие.

Так и поступают. А трансформаторы впоследствии преобразуют ток до необходимых параметров.

Способ соединения обмоток трансформатора может быть выбран «треугольник», «звезда» или «зигзаг». В случае «треугольника» обмотки соединены последовательно, образуя замкнутый контур. Способ «звезда» предполагает соединение концов фазных обмоток в одну точку. Ее называют нулевой (нейтральной) точкой.

В случае «зигзага» каждая фазная обмотка состоит из 2-х частей на разных стержнях. Соединение 2-х частей происходит навстречу друг другу. Образовавшиеся три вывода соединяют, как «звезду».

Для трансформаторов высокого напряжения применяют соединение «звезда». Заземляется нулевая точка или конец вторичной обмотки. При объединении в «звезду» заземляют фазный провод.

Применение

Для преобразования тока, который передается по электрическим сетям, применяют силовые трансформаторы. Такие устройства способны работать с большими мощностями. Они преобразуют напряжение на линиях с 35…750 кВ в напряжение 6 и 10 кВ и далее в 400 В. После этого электроэнергией могут пользоваться потребители на бытовом уровне.

Трансформаторы тока используют, чтобы снижать ток до требуемой величины. Их применяют в схемах бесконтактного управления, чтобы обезопасить людей и технику от поражения током.

Трансформаторы тока применяют также в измерительных и защитных устройствах, схемах сигнализации и в других приборах.

Особенность трансформатора тока в том, что его вторичная обмотка работает в режиме, близком к короткому замыканию. Если по какой-то причине происходит разрыв цепи на вторичной обмотке, то напряжение на ней повышается до значительных величин.

Скачек напряжения может вызвать поломку оборудования, включенного в сеть. Поэтому должно присутствовать защитное заземление.

Существуют также трансформаторы напряжения, импульсные трансформаторы, автотрансформаторы, сварочные и другие. Для каждого из них существуют своя схема и особенности подключения заземления. Чтобы правильно его выполнить, необходимо изучить техническую документацию к оборудованию.

Зачем заземлять

Заземление нейтрали трансформатора необходимо для создания стабильной работы электроустановки и безопасности людей, которые могут находиться на подстанции.

Рабочее заземление на трансформаторе является частью защитного. Это значит, что заземление, предназначенное для стабильной работы устройства, также защищает от поражения током.

Правила устройства электроустановок требуют, чтобы все силовые трансформаторы были заземлены.

В трансформаторах напряжения заземляется только трансформатор. Согласно правилам устройства электроустановок у трансформатора напряжения заземление вторичной обмотки происходит путем соединения общей точки или одного из концов обмотки с заземляющим проводником.

В трансформаторах тока заземляются вторичные обмотки. Для подключения проводников предусмотрены специальные зажимы. Обмотки нескольких установок можно соединять одним проводником и подключать к одной шине.

В электротехнике выделяют понятие сети с эффективно заземленной нейтралью. Оно применимо для силового трансформатора, у которого заземлено большинство нейтралей обмоток (глухое заземление нейтрали).

Если произойдет однофазное замыкание, то напряжение на поврежденных фазах не должно быть выше 1,4 напряжения на рабочих фазах в нормальных условиях.

Дугогасящие реакторы

В сетях, рассчитанных на 110 кВ и выше, предусмотрена защита с глухозаземленной нейтралью. Если сеть рассчитана на 35 кВ и ниже, то применяется заземление с изолированной нейтралью.

Преимущество изолированной нейтрали в том, что если произойдет замыкание фазы на земли, то это не приведет к короткому замыканию.

На трансформаторах с системой изолированной нейтрали устанавливают дугогасящие реакторы. Они компенсируют емкостные токи, возникающие при замыкании на землю.

Дело в том, что вдоль линии электропередачи накапливается электрический заряд (емкостное электричество). И как только происходит разрыв или иное повреждение изоляции, при контакте с землей возникает ток.

Если он достигает 30 А, образуется разрядная дуга. В результате кабель нагревается, начинает разрушаться изоляция и вместе с ней проводник.

Такое явление приводит к двухфазному и трехфазному замыканию. Срабатывает защита, и трансформатор полностью отключается. Обесточенными остаются сотни и тысячи потребителей электроэнергии.

Чтобы этого не произошло, устанавливают дугогасящие реакторы. Нейтраль заземляют через них. Во время однофазного замыкания на землю возрастает индуктивность дугогасящего реактора. Индуктивная проводимость компенсирует емкостную, и электрическая дуга не возникает.

Через дугогасящие реакторы заземляют нейтраль первичной обмотки одного из трансформаторов сети, в которой соединение обмоток происходит по типу «звезда-треугольник».

Если произошло замыкание на землю, то благодаря такой системе заземления, трансформатор сможет работать на протяжении еще 2-х часов, пока неполадки не будут устранены.

Создание внешнего контура

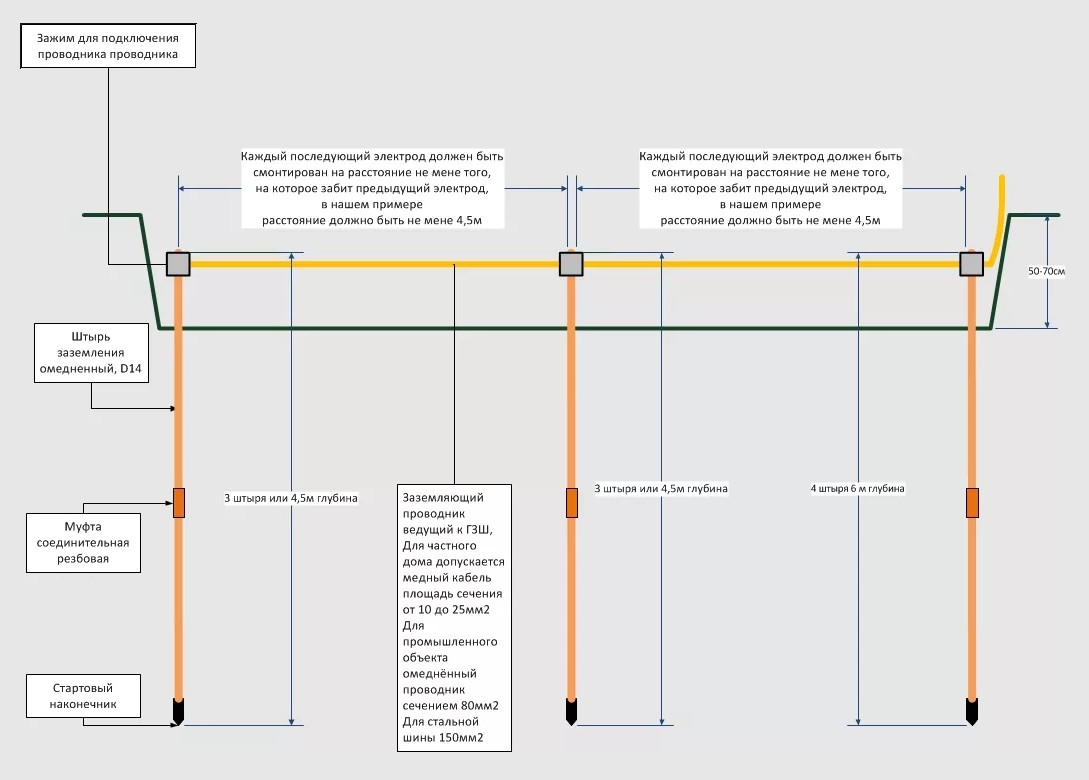

Чтобы сделать внешний контур заземления трансформатора, применяют вертикальные электроды, соединенные горизонтальными перемычками. Перемычки выполняют из листовой стали толщиной 4 мм и шириной 40 мм. Электроды втыкают в грунт по периметру трансформатора.

Проверяют удельное сопротивление грунта. Оно должно составлять максимум 100 Ом*м. Исходя из этого, требуется создать контур сопротивлением максимум 4 Ом.

Если взять круг диаметром 16 м, с условным трансформатором посередине, то для создания заземляющего контура потребуется минимум восемь электродов длиной по 5 м каждый.

Их размещают на расстоянии приблизительно 1 м от фундамента трансформаторной станции. Чем ближе стержни будут располагаться к стене, тем лучше. Горизонтальные полоски-соединения укладывают на ребро на глубину 0,5-0,7 м.

Такое требование к расположению связано с вопросами безопасности. Заземлитель не должен быть поврежден при проведении каких-либо ремонтных и строительных работ.

Защита от молний

Чтобы выполнить молниезащиты трансформаторной подстанции с металлической крышей, необходимо соединить крышу с внешним контуром заземления.

Соединение происходит в двух противоположных точках. То есть в одной точке кровля соединяется с внешним контуром, и со стороны, расположенной напротив, также происходит соединение кровли с контуром. Соединительным проводником становится проволока толщиной 8 мм.

Если кровля не металлическая, то на ней наверху создают специальный молниеприемник.

Создание внутреннего контура

Трансформаторная подстанция разделена на 3 помещения. Отдельно делают помещения для высокого и низкого напряжения – это помещения распределительных устройств (для входа и выхода). И отдельно предусмотрена трансформаторная камера, непосредственно для трансформатора.

В каждом отделении должна быть проложена заземляющая полоса. Ее прикрепляют к стенам на высоте 0,4…0,6 м, чтобы заземлить все части из металла, не предназначенные для проведения тока. Для крепления применяют дюбеля или специальные держатели круглых и плоских заземляющих проводников.

К заземляющей полосе подключают швеллер, предназначенный для установки трансформатора. Он размещен в стяжке пола. Подсоединяют и другие детали (шинный мост, металлические элементы барьера, крепежные детали, место присоединения переносного заземления). К системе заземления подключают все опорные конструкции из металла и стальные каркасы.

Для разборных соединений применяют болты, в остальных случаях элементы сваривают между собой. Для закрепления переносного заземления используют гайку с ушками «барашек».

Перемычки делают из гибкого медного провода ПВ3. Однако изоляционную оболочку с такого провода надо снять, чтобы можно было следить за целостностью жил.

Заделку в стены осуществляют посредством вставки гильз и заполнением свободного пространства негорючим материалом. Полосу окрашивают в желтый цвет с зелеными полосами. Такую окраску имеет защитный нулевой провод.

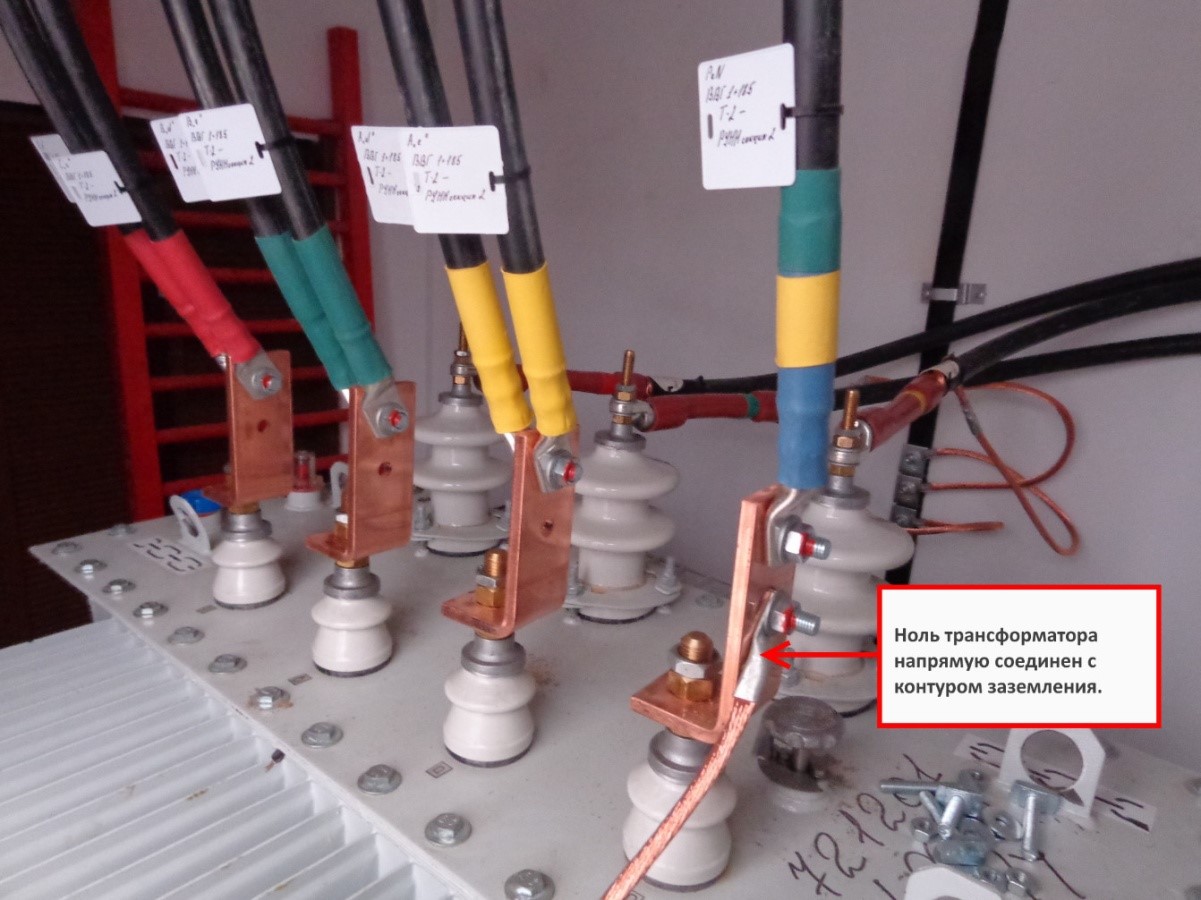

Нулевую шину подключают к заземляющему контуру. Корпус трансформатора соединяют с контуром перемычками.

При осмотре трансформатора на вход ставят оградительный барьер и навешивают табличку «Осторожно! Высокое напряжение!».

Заземление трансформаторов ветроэлектростанций

Рисунок 1. Трансформатор тока Трансформатор тока — это замкнутый стальной магнитопровод, а также две обмотки — первичная и вторичная. Первичная обмотка трансформатора последовательно подключается к цепям, в которых планируется измерение тока, тогда как к вторичной обмотке присоединяются токовые катушки приборов контроля и измерения, реле и прочего оборудования. Вторичная обмотка всегда изолируется от первичной. Кроме того, требуется заземление вторичной обмотки трансформатора тока, чтобы обеспечить безопасность обслуживающего персонала и подключенных приборов.
Заземление вторичной обмотки трансформатора тока следует выполнять, подключая провод заземления к специальному зажиму на трансформаторе. Если требуется заземлить не один, а несколько трансформаторов, подключить их можно к одной шине заземления. В таком случае можно выполнить заземление через предохранитель с пробивным напряжением до 1 кВ и шунтирующим сопротивлением в 100 Ом для оптимального стекания статического заряда.

В целом заземление вторичной обмотки трансформатора тока является совершенно несложной, но обязательной задачей, поскольку в противном случае короткое замыкание в сети или самом трансформаторе способно вывести из строя подключенную аппаратуру и угрожать безопасности находящихся рядом людей.

Заземление — вторичная обмотка — трансформатор

Заземление — вторичная обмотка — трансформатор

Заземление вторичной обмотки трансформатора не допускается. [1]

Проверяется правильность выполнения заземления вторичных обмоток трансформаторов тока. Каждая группа электрически соединенных вторичных обмоток трансформаторов тока, независимо от их числа, должна быть заземлена только в одной точке либо на панели защиты, либо на ближайшей к трансформаторам тока сборке зажимов. Проверяется возможность безопасного отсоединения и присоединения заземления без снятия высокого напряжения. [3]

При проверке этим методом заземления вторичных обмоток трансформаторов тока необходимо снять. [5]

Недостатком однофазных симметричных схем ( по сравнению с несимметричными) является невозможность одновременного заземления вторичной обмотки трансформатора и потребителя. [6]

Если к трансформатору напряжения, кроме счетчиков, присоединяются оперативные цепи защиты, то заземление вторичной обмотки трансформатора допускается устраивать через пробивной предохранитель. [7]

Для защиты обслуживающего персонала от поражения током при проникновении высокого напряжения в сеть низшего1 напряжения применяют заземление вторичных обмоток трансформаторов ( измерительных и силовых с вторичным напряжением до 525 в) непосредственно или через пробивной предохранитель. [8]

В сетях с большим током вамыкания на вемлю защита устанавливается на трех фазах. В этом случае трансформаторы тока на каждой линии соединяются по слеме полной звезды с нулевым проводом. Заземление вторичных обмоток трансформаторов тока, необходимое по условиям техники безопасности, устанавливается одно для трансформаторов тока обеих линий. [10]

Вторичная обмотка исключенного из схемы трансформатора тока должна быть пои этом закорочена, а миллиамперметр заменен амперметром. Если заземление вторичных обмоток трансформаторов тока выполнено у самих трансформаторов, то для получения суммы токов ДВУХ фаз в нейтральном проводе достаточно на входе панели защиты временно заземлить одну из фаз и отключить ее Трис. Получить достаточный для измерения миллиамперметром ток небаланса можно также путем включения в цепь одной фазы добавочного резистопа с сопротивлением 5 — 10 Ом. [11]

На панелях камер КСО и в релейных шкафах камер КРУ монтируют измерительные приборы, реле, аппараты защиты, сигнализации и управления. Прокладывают, разделывают и подключают силовые и контрольные кабели. Выполняют заземления вторичных обмоток трансформаторов тока, неиспользуемые вторичные обмотки закорачивают перемычками непосредственно на их выводах. [12]

Если мощность нагрузочного устройства не позволяет довести первичный ток до срабатывания защиты, то защита проверяется вторичным током. При этом способе ток от постороннего источника подается на выводы вторичных обмоток трансформаторов тока и значение его доводится до срабатывания защиты. Измеренный вторичный ток срабатывания реле защиты, пересчитанный для первичной стороны по коэффициенту трансформации трансформатора тока, должен соответствовать заданному уставкой первичному току срабатывания защиты с учетом тока намагничивания трансформаторов тока. При проверке этим методом заземления вторичных обмоток трансформаторов тока необходимо снять. [14]

Заземление — вторичная обмотка — трансформатор — напряжение

Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения. [1]

Заземление вторичных обмоток трансформаторов напряжения должно выполняться на сборке зажимов. [2]

Заземление вторичных обмоток трансформаторов напряжения , питающих оперативные цепи защиты и автоматики с оперативным переменным током, рекомендуется выполнять через пробивной предохранитель. [3]

Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения. [4]

Заземление вторичных обмоток трансформаторов напряжения требуется Правилами устройства электроустановок ( ПУЭ) для повышения безопасности обслуживающего персонала при повреждениях трансформаторов напряжения и попадании высокого напряжения во вторичные цепи. Заземляться должна нулевая точка или один из концов вторичных обмоток. При соединении основных вторичных обмоток в звезду чаще применяется заземление одной из фаз ( обычно фазы Ь), а не нуля, так как это целесообразнее в случае использования трансформатора напряжения для автоматической точной синхронизации, требующей объединения одной из фаз двух трансформаторов напряжения. [5]

Заземление вторичной обмотки трансформатора напряжения шин выполнено наглухо, а трансформатора напряжения резерва — через пробивной предохранитель, так как цепи, питаемые от трансформатора напряжения резерва, достаточно разветвленные и возможность появления второй земли мО — жет вызвать ложную работу АВР или к. [6]

Одновременно проверяется правильность исполнения заземления вторичных обмоток трансформаторов напряжения ; оно должно выполняться в одной точке, например на ближайшей к трансформатору напряжения сборке. [8]

Применяемые в цепях защиты предохранители должны иметь калиброванные плавкие вставки, обеспечивающие селективное действие защиты. Вторичные обмотки трансформаторов тока и напряжения должны быть заземлены. Заземление вторичных обмоток трансформаторов напряжения , питающих оперативные цепи защиты, следует осуществлять через пробивные предохранители. [9]

Виды и их особенности

Кроме рассмотренных выше понижающих и повышавших приборов выпускаются и другие модели:

• тяговые;
• лабораторные, в которых возможно регулировать напряжение;
• для выпрямительных установок;
• источники питания для радиоаппаратуры.

Все они относятся к одной большой группе трансформаторов – силовым. Есть еще одна разновидность такого оборудования. Это устройства, используемые для подключения к цепям высокого напряжения различных электроизмерительных приборов. Они получили название измерительных трансформаторов напряжения. Также эти приборы находят широкое применение при электросварке. Имеют отличия и в конструктивном исполнении. В зависимости от этого различают двух и многообмоточные измерительные трансформаторы тока и напряжения. Такие приборы используются для проведения измерений и питания цепей автоматики, релейной защиты. Они могут быть одно- или трехфазные с масляным или воздушным охлаждением.

Будет интересно➡ Устройство и схема трехфазного трансформатора

Влияет на классификацию, и форма магнитопровода. Он может быть:

1. стержневой;
2. броневой;
3. тороидальный.

При этом различают два вида конструкции обмоток:

• Концентрический;
• Дисковый.

По классу точности устройства подразделяются на 4 категории:

Еще одним параметром, влияющим на специфику применения измерительных трансформаторов тока и напряжения, является способ установки. В зависимости от него изделия бывают следующих типов:

• внутренние;
• наружные;
• для КРУ.

Принципы устройства

Трансформатор преобразует (трансформирует) параметры переменного электрического тока. Происходит это благодаря явлению электромагнитной индукции. Основные детали прибора – катушки (обмотки) с проводами и ферромагнитный сердечник.

На одну катушку ток поступает, и она называется первичной. Вторичных катушек может быть 1, 2 и больше. С них снимается ток с уже измененными характеристиками.

У повышающего трансформатора число витков на вторичной обмотке больше, чем на первичной. В прямой связи увеличивается индуцированное напряжение с одновременным понижением силы тока.

Устройство понижающих трансформаторов другое. Они сделаны с точностью наоборот. Число витков в первичной обмотке у них больше, чем на вторичной обмотке, поэтому индуцированное напряжение снижается.

На большие расстояния выгоднее передавать электричество высокого напряжения и низкой силы тока, поскольку потери энергии на выделения тепла наименьшие.

Так и поступают. А трансформаторы впоследствии преобразуют ток до необходимых параметров.

Способ соединения обмоток трансформатора может быть выбран «треугольник», «звезда» или «зигзаг». В случае «треугольника» обмотки соединены последовательно, образуя замкнутый контур. Способ «звезда» предполагает соединение концов фазных обмоток в одну точку. Ее называют нулевой (нейтральной) точкой.

В случае «зигзага» каждая фазная обмотка состоит из 2-х частей на разных стержнях. Соединение 2-х частей происходит навстречу друг другу. Образовавшиеся три вывода соединяют, как «звезду».

Для трансформаторов высокого напряжения применяют соединение «звезда». Заземляется нулевая точка или конец вторичной обмотки. При объединении в «звезду» заземляют фазный провод.

Расшифровка ТН

Коэффициент трансформации

Коэффициент трансформации – показывает во сколько раз увеличивается или уменьшается первичное значение напряжение.

Формула по вычислению коэффициента трансформации

Вторичное напряжение

Напряжения на вторичной обмотки:

Также читайте: Что такое высоковольтный разъединитель

Классы точности

• 0,1;
• 0,2;
• 0,5 – применяется для измерений;
• 1,0;
• 3,0;
• 3Р или 6Р – предназначены для защиты, управление, автоматика или сигнализация.

Номинальные мощности трансформаторов для любого класса точности следует выбирать из ряда(В·А): 10; 15; 25; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 800; 1000; 1200.

Применение

Для преобразования тока, который передается по электрическим сетям, применяют силовые трансформаторы. Такие устройства способны работать с большими мощностями. Они преобразуют напряжение на линиях с 35…750 кВ в напряжение 6 и 10 кВ и далее в 400 В. После этого электроэнергией могут пользоваться потребители на бытовом уровне.

Трансформаторы тока используют, чтобы снижать ток до требуемой величины. Их применяют в схемах бесконтактного управления, чтобы обезопасить людей и технику от поражения током.

Трансформаторы тока применяют также в измерительных и защитных устройствах, схемах сигнализации и в других приборах.

Зачем заземлять

Заземление нейтрали трансформатора необходимо для создания стабильной работы электроустановки и безопасности людей, которые могут находиться на подстанции.

Рабочее заземление на трансформаторе является частью защитного. Это значит, что заземление, предназначенное для стабильной работы устройства, также защищает от поражения током.

Правила устройства электроустановок требуют, чтобы все силовые трансформаторы были заземлены.

В трансформаторах напряжения заземляется только трансформатор. Согласно правилам устройства электроустановок у трансформатора напряжения заземление вторичной обмотки происходит путем соединения общей точки или одного из концов обмотки с заземляющим проводником.

В трансформаторах тока заземляются вторичные обмотки. Для подключения проводников предусмотрены специальные зажимы. Обмотки нескольких установок можно соединять одним проводником и подключать к одной шине.

В электротехнике выделяют понятие сети с эффективно заземленной нейтралью. Оно применимо для силового трансформатора, у которого заземлено большинство нейтралей обмоток (глухое заземление нейтрали).

Если произойдет однофазное замыкание, то напряжение на поврежденных фазах не должно быть выше 1,4 напряжения на рабочих фазах в нормальных условиях.

Защитное заземление во вторичных цепях трансформаторов напряжения

Во вторичных цепях основных и дополнительных обмоток ТН должно предусматриваться защитное заземление для того, чтобы защитить персонал в случае, если произойдет повреждение в ТН, которое сопровождается перекрытием изоляции между первичной и вторичной обмотками.

Для этого в схемах ТН предусматривается глухое заземление фазы «В» основных обмоток, соединенных в звезду и конец фазы «В» дополнительных обмоток, соединенных в разомкнутый треугольник на ближайшей от ТН сборке зажимов, или непосредственно у ТН.

Заземление на сборке зажимов (в шкафу с АВ у ТН) предпочтительнее с точки зрения удобства проверки и эксплуатации цепей напряжения.

В заземленных проводах между ТН и местом заземления его вторичных цепей запрещается установка рубильников, переключателей и других аппаратов.

При таком осуществлении защитного заземления по условиям эксплуатации устройств релейной защиты, должна быть исключена возможность гальванического объединения в других точках вторичных заземленных цепей напряжения основных и дополнительных обмоток одного ТН, а также заземленных цепей разных ТН.

С этой целью предусмотрены следующие меры: — при переключении цепей напряжения нагрузки с одного ТН на другой необходимо осуществлять переключение через контакты переключающих устройств (блок-контакты разъединителей, контакты реле – повторителей, контакты переключателей и т.п.) всех вторичных цепей напряжений нагрузки, в том числе и заземленных цепей основных и дополнительных обмоток ТН.

• для исключения возможности объединения цепей ТН двух систем шин, в возможном режиме объединения двух систем шин через шинные разъединители одного из присоединений в случае вывода в ремонт шиносоединительного выключателя, предусматривается выполнение «встречной» блокировки включения обмоток реле-повторителей блок-контактов шины разъединителей.
• не допускается гальваническое объединение заземленных цепей ТН, в том числе и на время синхронизации. Для этого необходимо учитывать следующие особенности выполнения цепей напряжения для устройств синхронизации.

Для исключения возможности гальванического объединения фаз В разных ТН, необходимо в центральных цепях синхронизации на щите, предусматривать разделительный трансформатор (со стороны системы) с коэффициентом трансформации 1:1, а объединение фаз В синхронизируемого элемента и работающей системы выполнять за разделительным трансформатором.

Выпускаемые в настоящее время автоматические синхронизаторы выполнены со встроенными внутри устройства разделительными трансформаторами в цепях напряжения. Объединение соответствующих фаз системы и генератора, которое также требуется по принципу действия синхронизатора, выполнено на вторичной стороне встроенных в разделительные трансформаторы. В связи с этим в центральных цепях устройства синхронизации на щите разделительный трансформатор не требуется.

Устройство точной ручной синхронизации по принципу своего действия не требует объединения сравниваемых напряжений. В настоящее время щитки синхронизации выпускаются с разделенными цепями напряжения.

Материал взят из:

Типовой работы №52770-э. «Анализ и разработка схем вторичных цепей трансформаторов напряжения для цепей защиты и измерения». Атомтеплоэлектропроект. 1983 г.

Дугогасящие реакторы

В сетях, рассчитанных на 110 кВ и выше, предусмотрена защита с глухозаземленной нейтралью. Если сеть рассчитана на 35 кВ и ниже, то применяется заземление с изолированной нейтралью.

Преимущество изолированной нейтрали в том, что если произойдет замыкание фазы на земли, то это не приведет к короткому замыканию.

На трансформаторах с системой изолированной нейтрали устанавливают дугогасящие реакторы. Они компенсируют емкостные токи, возникающие при замыкании на землю.

Дело в том, что вдоль линии электропередачи накапливается электрический заряд (емкостное электричество). И как только происходит разрыв или иное повреждение изоляции, при контакте с землей возникает ток.

Если он достигает 30 А, образуется разрядная дуга. В результате кабель нагревается, начинает разрушаться изоляция и вместе с ней проводник.

Такое явление приводит к двухфазному и трехфазному замыканию. Срабатывает защита, и трансформатор полностью отключается. Обесточенными остаются сотни и тысячи потребителей электроэнергии.

Чтобы этого не произошло, устанавливают дугогасящие реакторы. Нейтраль заземляют через них. Во время однофазного замыкания на землю возрастает индуктивность дугогасящего реактора. Индуктивная проводимость компенсирует емкостную, и электрическая дуга не возникает.

Через дугогасящие реакторы заземляют нейтраль первичной обмотки одного из трансформаторов сети, в которой соединение обмоток происходит по типу «звезда-треугольник».

Если произошло замыкание на землю, то благодаря такой системе заземления, трансформатор сможет работать на протяжении еще 2-х часов, пока неполадки не будут устранены.

Создание внешнего контура

Чтобы сделать внешний контур заземления трансформатора, применяют вертикальные электроды, соединенные горизонтальными перемычками. Перемычки выполняют из листовой стали толщиной 4 мм и шириной 40 мм. Электроды втыкают в грунт по периметру трансформатора.

Проверяют удельное сопротивление грунта. Оно должно составлять максимум 100 Ом*м. Исходя из этого, требуется создать контур сопротивлением максимум 4 Ом.

Если взять круг диаметром 16 м, с условным трансформатором посередине, то для создания заземляющего контура потребуется минимум восемь электродов длиной по 5 м каждый.

Их размещают на расстоянии приблизительно 1 м от фундамента трансформаторной станции. Чем ближе стержни будут располагаться к стене, тем лучше. Горизонтальные полоски-соединения укладывают на ребро на глубину 0,5-0,7 м.

Такое требование к расположению связано с вопросами безопасности. Заземлитель не должен быть поврежден при проведении каких-либо ремонтных и строительных работ.

Защита от молний

Чтобы выполнить молниезащиты трансформаторной подстанции с металлической крышей, необходимо соединить крышу с внешним контуром заземления.

Соединение происходит в двух противоположных точках. То есть в одной точке кровля соединяется с внешним контуром, и со стороны, расположенной напротив, также происходит соединение кровли с контуром. Соединительным проводником становится проволока толщиной 8 мм.

Если кровля не металлическая, то на ней наверху создают специальный молниеприемник.

Зачем заземлять вторичную обмотку трансформатора тока

Первичная обмотка трансформатора состоит из одного или нескольких витков относительно большого сечения и включается последовательно в цепь, ток которой измеряется (рис. 1.24).

Вторичная обмотка состоит из большого числа витков сравнительно малого сечения и замыкается на приборы с малыми сопротивлениями – амперметры, токовые обмотки ваттметров, счетчики и т.д. Рабочий режим трансформатора тока практически представляет собой режим короткого замыкания.

При номинальном токе индукция в сердечнике трансформатора мала: В = 0,08 – 0,1Тл. Наличие небольшого намагничивающего тока влечет за собой погрешность, которая называется токовой и определяется формулой

%,

где I₁ – ток в первичной обмотке;

I₂ – ток во вторичной обмотке;

к – коэффициент трансформации.

По величине токовой погрешности трансформаторы тока делятся на пять классов точности: 0,2; 0,5; 1; 3 и 10.

Трансформаторы тока изготавливаются на первичные токи от 5 до 15 000 А и имеют, как правило, номинальный вторичный ток в пределах 5 А. В зависимости от назначения конструкции трансформаторов тока различаются.

Внимание! в целях безопасности вторичная обмотка трансформаторов тока должна быть надежно заземлена.

Следует особо подчеркнуть, что вторичную обмотку ни в коем случае нельзя оставлять разомкнутой при включении трансформатора, или размыкать ее при работе. В этом случае трансформатор переходит в режим холостого хода. Отсутствие тока во вторичной обмотке приводит к увеличению магнитной индукции до 2,4 – 1,8 Тл. Соответственно этому растут потери в стали, и при длительной работе неизбежен перегрев сердечника и повреждение изоляции вторичной обмотки. Но главную опасность представляет напряжение на зажимах разомкнутой вторичной обмотки , имеющее резко пикообразный характер, что объясняется сильным насыщением стали, вследствие чего поток трансформатора приобретает вид сильноуплощенной кривой. В трансформаторах, предназначенных для измерения большого тока, вторичное напряжение достигает нескольких тысяч вольт, следовательно, представляет несомненную опасность для обслуживающего персонала.

Таким образом, соблюдение указанного выше условия (о постоянной замкнутости вторичной обмотки трансформатора тока на себя или на приборы) чрезвычайно важно.

При повышенных напряжениях и больших величинах токов трансформаторы тока приобретают значительные размеры и массу. Но, по мере усовершенствования конструкции, удается существенно уменьшить эти данные.

В авиационном оборудовании трансформаторы тока используются для измерения токов или для получения сигналов, пропорциональных токам в системах регулирования и защиты электроэнергетических систем.

Измерительный трансформатор тока ТФ1-75, 150/1 А

Трансформатор ТФ1-75,150/1A (рис. 1.25) работает в комплекте с амперметром АФ1-150 и предназначен для измерения силы переменного тока в системе электроснабжения самолета Ил-76.

Трансформатор ТФ1-75,150/1 A состоит из корпуса, кольцевого сердечника, на котором равномерно намотана вторичная обмотка, и крышки. Сердечник вместе с обмоткой помещается в выемке лицевой части корпуса и закрывается крышкой (рис. 1.26).

Рис. 1.25. Внешний вид измерительного трансформатора ТФ1-75,150/1А

Роль первичной обмотки выполняет силовой провод измеряемой фазы, проходящий через сквозное отверстие в сердечнике.

Большая Энциклопедия Нефти и Газа

Заземление — вторичная обмотка — трансформатор — напряжение

Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения.  [1]

Заземление вторичных обмоток трансформаторов напряжения должно выполняться на сборке зажимов.  [2]

Заземление вторичных обмоток трансформаторов напряжения , питающих оперативные цепи защиты и автоматики с оперативным переменным током, рекомендуется выполнять через пробивной предохранитель.  [3]

Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения.  [4]

Заземление вторичных обмоток трансформаторов напряжения требуется Правилами устройства электроустановок ( ПУЭ) для повышения безопасности обслуживающего персонала при повреждениях трансформаторов напряжения и попадании высокого напряжения во вторичные цепи. Заземляться должна нулевая точка или один из концов вторичных обмоток. При соединении основных вторичных обмоток в звезду чаще применяется заземление одной из фаз ( обычно фазы Ь), а не нуля, так как это целесообразнее в случае использования трансформатора напряжения для автоматической точной синхронизации, требующей объединения одной из фаз двух трансформаторов напряжения.  [5]

Заземление вторичной обмотки трансформатора напряжения шин выполнено наглухо, а трансформатора напряжения резерва — через пробивной предохранитель, так как цепи, питаемые от трансформатора напряжения резерва, достаточно разветвленные и возможность появления второй земли мО — жет вызвать ложную работу АВР или к.  [6]

Одновременно проверяется правильность исполнения заземления вторичных обмоток трансформаторов напряжения ; оно должно выполняться в одной точке, например на ближайшей к трансформатору напряжения сборке.  [8]

Применяемые в цепях защиты предохранители должны иметь калиброванные плавкие вставки, обеспечивающие селективное действие защиты. Вторичные обмотки трансформаторов тока и напряжения должны быть заземлены. Заземление вторичных обмоток трансформаторов напряжения , питающих оперативные цепи защиты, следует осуществлять через пробивные предохранители.  [9]

Непосредственное включение ваттметра в цепь применяется обычно при значениях тока и напряжения до 10 А и 600 В соответственно. Для защиты обслуживающего персонала от высокого напряжения заземляют вторичные обмотки и корпуса измерительных трансформаторов. Чтобы заземление вторичной обмотки трансформатора напряжения сохранялось при перегорании предохранителя, последний должен подключаться к незаземленному концу обмотки.  [11]

Задача и особенности заземления трансформаторов.

Трансформатор преобразует (трансформирует) параметры переменного электрического тока. Происходит это благодаря явлению электромагнитной индукции. Основные детали прибора – катушки (обмотки) с проводами и ферромагнитный сердечник. На одну катушку ток поступает, и она называется первичной. Вторичных катушек может быть 1, 2 и больше. С них снимается ток с уже измененными характеристиками.

Что означает «непрерывный ток»? Есть ли рекомендации для этого? Вам также будет предложено подавать непрерывный ток. Вы можете выбрать постоянный ток нейтрали или непрерывный ток фазы. Обычно это считается равным нулю, если система сбалансирована, однако для целей проектирования трансформатора заземления это значение, которое, как ожидается, будет протекать в нейтральной цепи без отключения защитных цепей или тока утечки на землю, что не является симметричным функция. Снова это значение необходимо для расчета тепловой мощности трансформатора заземления.

У повышающего трансформатора число витков на вторичной обмотке больше, чем на первичной. В прямой связи увеличивается индуцированное напряжение с одновременным понижением силы тока.

Устройство понижающих трансформаторов другое. Они сделаны с точностью наоборот. Число витков в первичной обмотке у них больше, чем на вторичной обмотке, поэтому индуцированное напряжение снижается. На большие расстояния выгоднее передавать электричество высокого напряжения и низкой силы тока, поскольку потери энергии на выделения тепла наименьшие. Так и поступают. А трансформаторы впоследствии преобразуют ток до необходимых параметров.

С глухозаземлённой нейтралью

Если значение не указано, дизайнер будет считать, что непрерывный ток составляет 3% от короткого замыкания по времени. Почему нейтральный ток в 3 раза превышает фазный ток. Когда незаземленная система испытывает событие замыкания на землю, трансформатор заземления обеспечивает обратный путь для токов повреждения. Трансформатор «видит» этот ток сбоя как ток повреждения нулевой последовательности, что означает, что он происходит на всех трех фазах одновременно.

Установка заземления трансформатора

Почему импеданс настолько критичен в моем заземляющем трансформаторе? Когда ток течет в обмотках трансформатора заземления, напряжение будет развиваться по известной формуле, где резистивной составляющей является импеданс. Ясно, что это различно для каждого местоположения и приложения, однако мы можем сказать, что из-за величины, связанной с токами повреждения, если слишком высокое значение задано для импеданса, во время ошибки результирующее напряжение может превышать пределы проектирования

Важно помнить, что одна из функций трансформатора заземления состоит в том, чтобы обеспечить поддержку напряжения для поврежденной ноги, удерживая таким образом ногу над землей и ограничивая «нейтральный сдвиг»

Способ соединения обмоток трансформатора может быть выбран «треугольник», «звезда» или «зигзаг». В случае «треугольника» обмотки соединены последовательно, образуя замкнутый контур. Способ «звезда» предполагает соединение концов фазных обмоток в одну точку. Ее называют нулевой (нейтральной) точкой. В случае «зигзага» каждая фазная обмотка состоит из 2-х частей на разных стержнях. Соединение 2-х частей происходит навстречу друг другу. Образовавшиеся три вывода соединяют, как «звезду».

Создание внутреннего контура

Во всех случаях его следует выбирать таким образом, чтобы не поврежденные фазные напряжения при замыкании на землю находились в пределах временного перенапряжения трансформатора и связанного с ним оборудования. Устранение необходимости в вторичной обмотке может сделать этот вариант как менее дорогостоящим, так и меньшим, чем сопоставимый двухмоторный трансформатор заземления. Какие данные мне нужно знать, чтобы определить размер и порядок трансформатора заземления?

Первичное напряжение – это напряжение в системе, к которому должна быть подключена заземленная обмотка. Независимо от того, как вы это делаете, трансформатор заземления должен быть рассчитан таким образом, чтобы он не превышал номинальный постоянный ток первичной фазы без превышения его предельного значения температуры. Эта нагрузка включает в себя ток намагничивания сердечника, емкостный ток зарядки для кабелей и любую дополнительную нагрузку, если это применимо. Чем выше это значение, тем крупнее и дороже трансформатор.

С глухозаземлённой нейтралью

Этот вид снабжения очень распространён в быту для питания любых бытовых помещений и зданий. Основной особенностью его в работы является использование фазного напряжения. То есть в сетях 0,4 кВ или же, другими словами, 380 В, можно применять и запитывать электрические устройства от напряжения между фазой и нулём, оно будет равно 220 В. Именно это напряжения чаще всего применяется в квартирах, офисах, медучреждениях да и для обычного человека незнакомого с подробностями электроснабжения оно является самым популярным.Глухозаземленная нейтраль трансформатора — это специальное преднамеренное соединение нейтрали трансформатора или генератора к заземляющему устройству или же контуру. Здесь и появляется такой термин, как зануление. Трёхфазный трансформатор при соединении обмоток звездой имеет общую точку, которая и называется нейтралью и именно её соединяют с заземляющим контуром с помощью заземлителя. Заземлитель, в свою очередь, это обычный проводник электрического тока, а также группа металлических токопроводящих элементов соединенных между собой и надёжно соприкасающихся с землёй. На практике это металлические прутья, которые вбиваются в три точки в землю и соединяются между собой в треугольник, образуя собой контур. Корпуса трансформаторов заземляются путём соединения болта на корпусе (кожухе) к заземляющему устройству. Нулевая точка или нейтраль выводится отдельной шпилькой и подписывается буквой «N».

Главное, что должен знать каждый, это то что запрещается, в соответствии с правилами устройства электроустановок (ПУЭ), совмещение нулевого защитного и нулевого рабочего проводников в электрических однофазных сетях с глухозаземлённой нейтралью.

Заземление и зануление: в чем разница?

Заземление электрического оборудования возможно двумя способами:

• Защитное заземление: установка заземляющего приспособления и присоединение к нему части электрического объекта.
• Зануление — присоединение частей электроприбора или установки с заземленной нейтралью с нулевым проводом. Этот тип защиты отключает оборудование при наличии повреждений.

Заземлители разделяют на два вида: естественные и искусственные. К первым можно отнести металлоконструкции сооружений, которые соединены с землей.

Искусственными заземлителями выступают стальные штыри, трубы, уголки, ввинченные в землю. Они имеют систему соединений между собой с помощью стальных полос или проволоки. Проводниками между электрическим оборудованием и заземлителями являются шины из стали или меди. Их соединяют при помощи сварки или болтами.

Защитное заземление требуется для такого оборудования как электромашины, трансформаторы, шкафы.

Согласно Правилам Устройства Электроустановок (ПУЭ) занулевание, как преднамеренная защита, используется только в промышленных условиях, и не должоа практиковаться в быту.

Работа со схемой зануления рассчитана на предотвращения короткого замыкания. Именно при возникновении такой ситуации срабатывает автоматическое выключение. На производстве электроустановки имеют хотя бы общий контур заземления.

Защитное заземление и зануление электроустановок позволяет обезопасить жизнь человека при взаимодействии с электрическими объектами, в случае возникновения неполадок в их работе.

Из чего состоит ТТ, принцип его работы

Трансформатор тока имеет замкнутый сердечник (магнитопровод), который собирают из листов электротехнической стали. На сердечнике расположено две обмотки: первичная и вторичная.

Первичная обмотка включается последовательно (в рассечку) цепи, по которой течет измеряемый (первичный) ток. К вторичной обмотке присоединяются последовательно соединенные реле, приборы, которые образуют вторичную нагрузку трансформатора тока. Такое описание состава трансформатора тока достаточно для описания принципа его работы, более подробное описание реального состава трансформатора тока приведено в другой статье.

Для рассмотрения принципа действия трансформатора тока рассмотрим схему, расположенную на рисунке.

В первичной обмотке протекает ток I1, создавая магнитный поток Ф1. Переменный магнитный поток Ф1 пересекает обе обмотки W1 и W2. При пересечении вторичной обмотки поток Ф1 индуцирует электродвижущую силу Е2, которая создает вторичный ток I2. Ток I2, согласно закону Ленца имеет направление противоположное направлению I1. Вторичный ток создает магнитный поток Ф2, который направлен встречно Ф1. В результате сложения магнитных потоков Ф1 и Ф2 образуется результирующий магнитный поток (на рисунке он обозначен Фнам). Этот поток составляет несколько процентов от потока Ф1. Именно поток Фнам и является тем звеном, что производит передачу и трансформацию тока. Его называют потоком намагничивания.

Коэффициент трансформации идеального ТТ

В первичной обмотке w1 создается магнитодвижущая сила F1=w1*I1, а во вторичной – F2=w2*I2. Если принять, что в трансформаторе тока отсутствуют потери, то магнитодвижущие силы равно по величине, но противоположны по знаку. F1=-F2. В итоге получаем, что I1/I2=w2/w1=n. Это отношение называется коэффициентом трансформации трансформатора тока.

Коэффициент трансформации реального ТТ

В реальном трансформаторе тока существуют потери энергии. Эти потери идут на:

• создание магнитного потока в магнитопроводе
• нагрев и перемагничивание магнитопровода
• нагрев проводов вторичной обмотки и цепи

К магнитодвижущим силам из прошлого пункта прибавится мдс намагничивания Fнам=Iнам*w1. В выражении ниже токи и мдс это вектора. F1=F2+Fнам или I1*w1=I2*w2+Iнам*w1 или I1=I2*(w2/w1)+Iнам

В нормальном режиме, когда первичный ток не превышает номинальный ток трансформатора тока, величина тока Iнам не превышает 1-3 процента от первичного тока, и этой величиной можно пренебречь. При ненормальных режимах происходит так называемый бросок тока намагничивания, об этом более подробно можно почитать здесь. Из формулы следует, что первичный ток разделяется на две цепи – цепь намагничивания и цепь нагрузки. Более подробно о схеме замещения ТТ и о векторной диаграмме ТТ.

Технология проведения работ

Выбираем место размещения заземлителей. Разумеется, недалеко от дома (объекта), чтобы не пришлось прокладывать длинный проводник, который придется механически защищать. Желательно, чтобы вся площадь контура находилась на территории, которую вы контролируете (являетесь собственником). Чтобы в один прекрасный момент, ваша защитная «земля» не была выкопана пьяным экскаваторщиком. Так что забивать штыри за забором не будем.

Подойдет огород (за исключением картофельной грядки), палисадник, клумба возле дома. Возделываемые участки предпочтительнее, они регулярно поливаются. А дополнительная влага в земле пойдет на пользу заземлению. Если ваш грунт обладает низким удельным сопротивлением – можно установить заземление на площадке, которая затем будет покрыта асфальтом или плиткой. Под искусственным покрытием земля не пересушивается. Да и риск повредить контур заземления минимален.

В зависимости от формы площадки, выбираем порядок расположения электродов: в линию, или треугольником.

Если выбран треугольник – размечаем площадку соответствующей формы со сторонами 2.5–3 метра. Копаем траншею в форме равностороннего треугольника на глубину 70–100 см, шириной 50–70 см. Мы знаем, что все заземлители соединяются между собой. Проводник должен быть углублен на расстояние не менее 50 см, с учетом минимального уровня грунта (например, вскопка грядки). Если сверху будет уложено покрытие – его толщина в расчет не берется. Только чистый грунт.

Можно выбрать весь грунт, не только по периметру траншеи. Получится треугольная яма глубиной 0.7–1.0 м. Готовый контур можно будет засыпать грунтом с низким удельным сопротивлением. Например, золой или пеплом. Соли проникнут в землю, и будут способствовать снижению общего сопротивления растекания тока.

После чего, по углам ямы (траншеи) начинаем забивать электроды.

Параметры заземлителей (рассматриваем вертикальное расположение)

Сталь без гальванического покрытия:

Круг – диаметр 16 мм.

Труба – диаметр 32 мм.

Прямоугольник или уголок – площадь поперечного сечения 100 мм².

Круг – диаметр 12 мм.

Труба – диаметр 25 мм.

Прямоугольник или уголок – площадь поперечного сечения 75 мм².

Круг – диаметр 12 мм.

Труба – диаметр 20 мм.

Прямоугольник или уголок – площадь поперечного сечения 50 мм².

Грунт должен плотно облегать металлическую поверхность заземлителя. Красить электроды запрещено!

А как быть, если по расчетам длина каждого из трех электродов превышает 1.5–2 метра? Есть небольшие секреты.

Соединяем электроды проводником. Если арматура стальная – лучше всего подойдет сварка. Медные стержни соединяются болтовой стяжкой, проводник должен иметь сечение не менее 30% от сечения электродов.

После сборки контура, проводим замеры сопротивления растекания тока. Требования к контуру заземления для индивидуального жилья – 10 Ом. Измерение лучше доверить сертифицированным специалистам, у которых имеется соответствующее оборудование. Тем более, что при получении ТУ от энергетиков, вам все равно придется представить систему заземления для измерений. Если сопротивление выше нормы – добавляем электроды и привариваем их к контуру. Пока не получим норму.

Внутренний и внешний контур

Как правило, главную шину внутри здания устанавливают внутри устройства ввода. Ее допустимо изготавливать только из стали или из меди. Применение алюминия в данном случае не разрешено. Предпринимают меры, предотвращающие свободный доступ к ней посторонних людей. Шина размещается в запирающемся шкафчике, или в отдельном помещении.

К ней подключают:

• металлические элементы конструкции здания;
• проводник внешнего контура заземления;
• проводники РE и PEN типов;
• металлические трубопроводы и проводящие части систем водоснабжения, кондиционирования и вентиляции.

Внешний контур дома создают, учитывая перечисленные выше нормы ПУЭ по отдельным частям системы. Это позволит получить необходимое минимальное сопротивление системы заземления (Ом), которое достаточно для надежной защиты. Для повторного заземления рекомендуется использовать заземлители естественного типа.

Сопротивление (Ом) повторного заземлителя не определено четко положениями ПУЭ.

Ниже приведены некоторые важные особенности стандартного заземлителя частного дома:

• Основную часть, вертикальные элементы, устанавливают на небольшом удалении от дома, с учетом параметров грунтов.
• К ним прокладывают траншею глубиной до 0,8 м и не менее 0,4 м шириной, в которой устанавливаются горизонтальные участки цепи. Точной нормы нет, но размеры траншеи должны быть достаточными для беспрепятственного монтажа элементов.
• Вертикальные заземлители длиной до 3 м устанавливают в углах равностороннего (по 3 м) треугольника. Эти размеры приведены в качестве примера. Точных нормативов по длине нет. Есть нормы только по максимально допустимому сопротивлению защитной системы.
• Чтобы проще было забивать их в грунт, концы заостряют.
• К выступающим частям сварным соединением крепят полосы.
• Траншеи засыпают равномерным по структуре грунтом, не содержащим щебня.

Монтаж внешнего контура заземления частного дома

Если в цепи заземления применяются болтовые соединения, предпринимают меры против их раскручивания. Как правило, соответствующие узлы приваривают.

Как установить трансформатор тока

Как работает и как выбрать трансформатор тока

По роду и способу установки они делятся на:

1. Проходные;
2. Опорные;
3. Встроенные в электрооборудование;
4. Для электроустановок до 1 кВ или выше;
5. Для наружной установки в ОРУ (открытых распределительных устройствах);
6. Для внутренней установки в ЗРУ (закрытых распределительных устройствах).

Зачастую в цепях с маломощными двигателями и трансформаторами рассчитанных на 1 кВ и ниже установка трансформатора тока не требуется. Это всевозможные понижающие трансформаторы освещения, компрессоры, вентиляторы, обогревательные системы. Вообще, в быту трансформаторы тока устанавливаются крайне редко, разве что на трансформаторах, питающих целые районы или группы домов.

Трансформатор тока подключение

Рассмотрим несколько вариантов подключения трансформаторов тока в цепи трёхфазного напряжения.

Эта схема, где три трансформатора тока соединены в звезду, широко применена для защиты цепей от однофазных и многофазных коротких замыканий. Если в цепях протекает ток ниже того, на который настроены реле КА1-КА3, то это называется рабочим нормальным режимом работы и ни одна из защит не будет срабатывать. Ток, который протекает через реле К0 считается как геометрическая сумма токов всех трёх фаз. При увеличении тока в одной из фаз вырастит ток и в цепи защитного трансформатора сработает одно или несколько реле КА1-КА3, в зависимости от места повышения тока. Это необязательно случится при коротком замыкании, даже если нагрузка на контролируемом оборудовании будет выше номинальной, то произведёт отключение. Тем самым спасая дорогостоящее электрооборудование от ненормального режима работы. При замыкании на землю ток появится и в цепи реле К0, тем самым отключая электроустановку.

Схема с трансформаторами применяется для защиты от межфазных замыканий для организации цепей с заземлённой нейтралью. Схема с неполной звездой чаще всего используется для маломощных источников и потребителей, когда существуют и дополнительные виды разнообразных защит.

Такой вид соединения в треугольник, с одной стороны и в звезду с другой — используется в электроустановках для дифференциальной защиты.

Подключение трансформаторов тока, таким образом, даёт возможность защиты от межфазных замыканий и превышения тока в каждой из фаз, но отсутствует отключение при коротком замыкании на землю. Поэтому подключается так в исключительных очень редких случаях.

Заземление отдельных бытовых приборов и оборудования

Часто бывает, что владельцы частных домов (особенно дачных), не видят смысла монтировать полноценное заземление. Оправдывать или осуждать мы никого не можем, а значит рассмотреть этот вариант так же стоит. Разберемся, как заземлить водонагреватель в частном доме, не монтируя при этом всей системы защиты.

Сделать это довольно просто, используя естественный заземлитель. От него нужно проложить кабель непосредственно к прибору или к розетке, от которой устройство питается. Часто, таким образом, производится заземление газового котла в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.

Как просто представить работу заземления в бытовой проводке

Опасность электрической энергии очень хорошо помогает понять принцип работы мышеловки: проголодавшаяся мышка выходит из норки, а перед ней на специальной подставочке лежит аппетитная корочка хлеба, да еще сдобренная капелькой ароматного масла.

Подходит зверек к предложенному угощению, чуть-чуть дотрагивается до него, а скрытая сила мощной пружины моментально бьет по мышке металлической рамкой… Точно так, совершенно неожиданно, человек получает травмы от электричества.

Электрический ток всегда протекает только внутри замкнутой цепи под действием приложенного напряжения. Он направлен от потенциала большей величины к меньшему. Когда же эта цепочка разорвана, то тока нет, а риск попасть под его действие огромный.

В наших жилищах существует довольно много факторов, когда опасный потенциал, например, фазы может проникнуть на токопроводящие конструкции (корпус бытового прибора), и остаться на них потому, что дальнейшая цепь изолирована диэлектрическим слоем.

Этим свойством пользуются «шутники», не до конца представляющие последствия своих действий.

Стоит только создать контакт высокого потенциала с землей, как через нее (почва обладают высокой проводимостью) сразу протекает ток, отводящий эту энергию. Если на его пути оказывается живое существо, то судьба его не завидна.

Поэтому все токопроводящие корпуса современных бытовых приборов специально (преднамеренно) соединяют через заземляющие устройства (ЗУ). Этим достигается моментальное стекание опасного заряда через выделенный контур земли в сети с глухозаземленной нейтралью.

По цепочке РЕ проводника создается надежный электрический контакт через землю с источником напряжения главного распределительного щита (ГРЩ) на питающей подстанции.

При соединении потенциалов фазы, оказавшейся на корпусе, и земли возникает ток короткого замыкания. Его должен отключить автоматический выключатель SQ, подобранный по местным условиям.

Этот процесс называется защитным отключением. Он подробно изложен в главе 1.7 ПУЭ.

Схема заземления с глухозаземленной нейтралью используется в нашей стране на подстанциях 0,4 кВ с трехфазными генераторами. Их обмотки собраны по схеме «звезда» с общей точкой, выведенной на заземляющее устройство.

Аналогичным образом подключены потребители. За счет такого соединения обеспечивается равенство потенциалов земли и нейтрального провода.

Заземление создается заранее. Его назначение — защита людей и электротехнических устройств от воздействия опасного электрического тока.

Кроме защитной функции оно может выполнять еще и технологические задачи, связанные с нормальной работой электротехнического оборудования.

Как отличить кабель заземления

В период подключения нагрузки по нулевому проводу проходит электрический ток, а по проводу заземления – нет. Роль так называемой «Земли» – защита от поражения током, который по этому проводнику не протекает, поэтому она присоединена к корпусам приборов.

Основное отличие провода заземления от нулевого

Нужно выполнить следующие действия, чтобы выяснить, какой провод где:

• Измерение омметром сопротивления на «земле». Значение измеренной величины обычно не выше 4 Ом;
• Когда необходимо узнать напряжение между проводом заземления и другим прибором, вольтметр не высветит никаких показаний, а с нулевым проводом будет небольшое напряжение.

Глухозаземленная нейтраль

Глухозаземленная нейтраль – нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление.

Глухозаземленная нейтраль – нейтраль генератора или трансформатора, присоединенная к заземляющему устройству непосредственно.

Глухозаземленная нейтраль получается тогда, когда она соединяется с землей системой проводников и электродов, находящихся в земле около места установки генератора или трансформатора. От нейтрали идет провод, называемый нулевым, который соединяется с корпусом каждого приемника энергии. Системы с глухозаземленной нейтралью применяются для питания большинства производственных и бытовых электроприемников.

Глухозаземленная нейтраль – нейтральная точка обмотки трансформатора или генератора, присоединенная к заземляющему устройству непосредственно.

Глухозаземленной нейтралью называется нейтраль рансформатора или генератора, присоединенная к за-емляющему устройству непосредственно или через ма-юе сопротивление.

Глухозаземленной нейтралью называется нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно.

Поскольку глухозаземленная нейтраль – частный случай эффективно заземленной нейтрали, ей в той или иной степени присущи преимущества и недостатки эффективно заземленной нейтрали.

При глухозаземленной нейтрали ( глухое заземление нейтрали является обязательным в четы-рехпроводных сетях переменного тока) заземление осуществляется путем соединения металлоконструкций крана и подкрановых путей с заземленной нейтралью через нулевой провод линии, питающей кран.

При глухозаземленной нейтрали ток замыкания на землю и ток, проходящий через человека, не зависят от величины сопротивления изоляции.

При глухозаземленной нейтрали заземление осуществляется путем соединения металлоконструкций и рельсовых путей крана с заземленной нейтралью через нулевой провод линии, питающей кран.

При глухозаземленной нейтрали задача защитного заземления состоит в обеспечении через нулевой провод ( зануление) быстрого автоматического отключения поврежденного участка с помощью предохранителя или автоматического выключателя.

При глухозаземленной нейтрали заземление осуществляется путем соединения металлоконструкций и рельсовых путей крана с заземленной нейтралью через нулевой провод линии, питающей кран.

При глухозаземленной нейтрали сети напряжением до 1 кВ проводники сети защитного зануления должны иметь проводимость, достаточную для отключения защитного аппарата при однофазном КЗ. Для обеспечения необходимой прочности и долговечности сечение заземляющих проводников нормируется ПУЭ.

В с глухозаземленной нейтралью , в которых нейтральная точка связана с землей чедез небольшое активное сопротивление.

Электроустановки с глухозаземленной нейтралью широко применяются на промышленных предприятиях. Объясняется это в значительной мере преимуществами глухого заземления нейтрали с точки зрения безопасности, которые проявляются при замыкании одной из фаз электроустановки на землю и при переходе высшего напряжения на сторону низшего в питающем трансформаторе.

Виды материала (профили)

Согласно требованиям ПУЭ, содержащим указания на то, каким должно быть сопротивление растекания тока в грунте, в большинстве случаев этот показатель устанавливается на уровне не более 4 Ом. Для получения этого значения обычно приходится приложить немало усилий, направленных на то, чтобы придерживаться заданных теми же требованиями технологий.

В первую очередь, это касается используемых при сборке заземляющего контура материалов, подбираемых, исходя из следующих условий:

• При выборе штырей предпочтение должно отдаваться заготовкам из черного металла;
• Наиболее часто применяется пруток типоразмером 16-20 мм или уголок с параметрами 50х50х5 мм и толщиной металла около 5 мм;
• Применять в качестве элементов контура арматуру не допускается, поскольку она обладает каленой поверхностью, влияющей на нормальное стекание тока;
• Для этих целей подходит именно чистый пруток, а не его арматурный заменитель.

Обратите внимание! Для районов с засушливым летом лучше всего подходят трубные толстостенные металлические заготовки, нижний конец которых сплющивается на конус, а затем в этой части трубы просверливаются несколько отверстий. Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично

В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов

Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично. В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов.

К этому виду профильных заготовок предъявляются особые требования, касающиеся порядка их размещения в почве и состоящие в следующем:

• Во-первых, трубные элементы защитного контура должны размещаться на глубине, превышающей уровень промерзания грунта не менее чем на 80-100 см;
• Во-вторых, в особо засушливых местностях примерно треть длины заземлителя должна достигать влажных слоёв почвы;
• В-третьих, при выполнении второго условия следует ориентироваться на особенности расположения в данном регионе так называемых «грунтовых вод». В случае если они находятся на значительной глубине, по правилу, сформулированному в положениях ПУЭ, необходимо будет подготовить более длинные трубные отрезки.

С видом и профилем используемых при обустройстве заземлителя штыревых заготовок можно ознакомиться на размещённом ниже рисунке.

На практике в большинстве регионов России обычно применяются стальной уголок и полоса из того же металла. Для того чтобы получить более точные параметры используемых элементов заземления, потребуются данные геологических обследований. При наличии этой информации можно будет привлечь к обсчёту параметров заземлителя специалистов.

Из чего делается металлосвязь

Соединяющие штыри элементы (металлосвязь) обычно изготавливается из следующих электротехнических материалов:

• Типовая медная шина, имеющая сечение на менее 10 мм2;
• Алюминиевая полоса с поперечным сечением порядка 16 мм2;
• Стальная полоска 100 мм2 (типоразмер – 25х5 мм).

Классическая металлосвязь делается обычно в виде нарезанных по размеру стальных полос, крепящихся на сварку к уголкам или оголовкам прутка.

Важно! От качества сварочного сочленения зависит, сможет ли данное заземляющее устройство или контур пройти проверочные испытания на соответствие переходного сопротивления нормируемому значению (4 Ома)

При применении более дорогих алюминиевых (медных) полосок к ним на сварку крепится болт подходящего типоразмера, на котором впоследствии фиксируются подводящие шины

Главное, на что нужно обращать внимание при обустройстве любых соединений, – это надёжность получаемого в результате контакта

Для этого перед оформлением болтового сочленения необходимо тщательно зачистить обе соединяемые детали до появления блеска чистого металла. Дополнительно эти места желательно обработать шкуркой, а после закручивания болта хорошо его поджать, что обеспечит более надёжный контакт.

Основные характеристики ЗУ

Основным показателем эффективности действия любого контура является величина сопротивления защитного заземления (Rз). Она представляет собой сумму переходных сопротивлений всех элементов конструкции ЗУ, включая контакты заземлителя с грунтом и подводящими шинами (проводниками).

Для практического определения величины этого показателя можно воспользоваться известным из школьной программы законом Ома. Согласно ему, Rз вычисляется как отношение напряжения в точке подключения медного отводящего проводника к корпусу защищаемого устройства к протекающему по всей заземляющей цепочке аварийному току.

Из этого определения следует, что для повышения эффективности действия любой заземляющей конструкции необходимо свести к минимуму сопротивление стеканию тока в почву.

Рассматриваемый нами показатель (величина Rз) в значительной мере зависит от следующих параметров:

• Сопротивление грунта в месте растекания аварийного тока;
• Конструкция заземлителя и его типоразмер;
• Характеристики заземляющего устройства, определяемые взаимным расположением его элементов.

Помимо этого, данный показатель непостоянен во времени и изменяет свою величину в зависимости от сезона. Так, наибольшего значения он достигает при сильном промерзании грунта зимой или в засушливую летнюю пору. Нормированная ПУЭ величина переходного сопротивления для большинства промышленных и жилых объектов, включая загородные дома и дачные подсобные строения, не должна превышать 4 Ом (смотрите таблицу ниже).

Нормы по сопротивлению Rз

Дополнительная информация. Для ряда специально оговоренных в ПУЭ случаев максимально допустимые значения этого показателя должны соответствовать приведённым в таблице данным.

Исходя из этого, в технической документации оговаривается допустимое значение для напряжения прикосновения, не превышающее показатель в 40 Вольт.

В заключение – несколько слов о том, как можно снизить сопротивление ЗУ в обычных условиях эксплуатации этих конструкций. Специалисты советуют выбирать под их размещение влажные суглинистые почвы с большим содержанием солей. При невозможности подобрать подходящее для контура место следует искусственно повышать его проводимость за счёт добавлении минеральных солей в жидком растворе.
