Звезда и треугольник в чем разница

Подключение звезда и треугольник в чем разница

Асинхронные электрические движки в текущее время применяются очень интенсивно. У них есть определенные достоинства, благодаря которым они и стали так популярны. Для подключения к электрической сети массивных движков применяются схемы "звезда", "треугольник". Электродвигатели, работающие на таких схемах, владеют своими плюсами и недочетами. Сами же они отличаются надежностью в эксплуатации, возможностью получить большой вращающий момент, также высочайшим показателем производительности.

Подключение мотора

Для вас будет любопытно: Как почистить барабан стиральной машины от грязищи: рецепты, средства, полезные советы

Как указывает практика, существует две хороших схемы — "звезда", "треугольник". Электродвигатели подключаются по какой-то из них. Может быть также преобразование "звезды" в "треугольник", например.

Посреди плюсов асинхронных движков выделяются следующие:

• возможность переключения обмоток во время работы;
• восстановление обмотки электрического мотора;
• низкая цена устройства по отношению к другим;
• наличие высочайшей стойкости к механическим повреждениям.

Основная особенность, характеризующая все асинхронные электрические движки, — это простота конструкции. Но при всех собственных преимуществах, есть и некоторые недочеты, возникающие во время работы:

Для вас будет любопытно: Как воспользоваться тепловизором: аннотация. Устройство и механизм работы тепловизора

Описание подключений

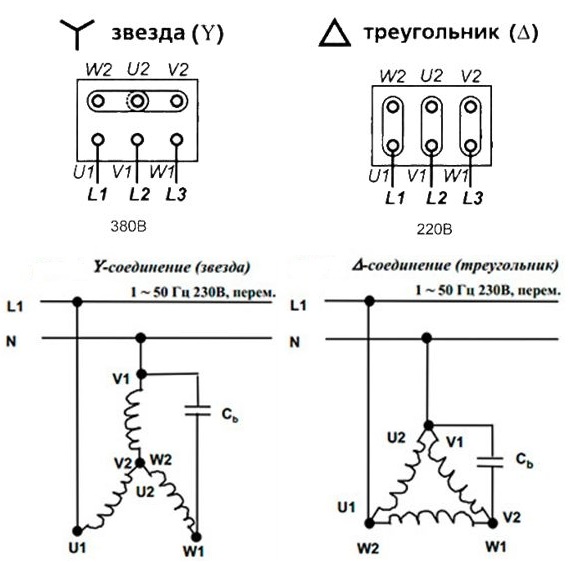

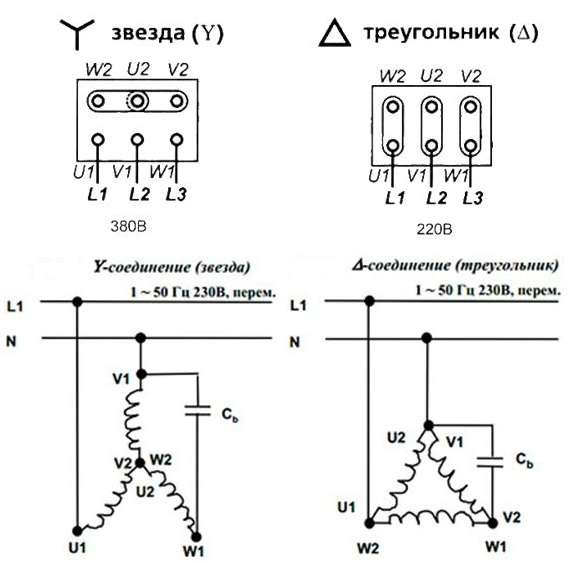

Схемы "звезда" и "треугольник" для электродвигателя имеют определенные различия в подключении. "Звезда" значит, что концы статорной обмотки оборудования собираются в одной точке. При всем этом напряжение сети в 380 В будет подаваться на начало каждой из обмоток. Обычно на всех схемах подключения таковой метод обозначается как Y.

В случае применения схемы подключения "треугольник" статорные обмотки электродвигателя соединяются последовательно. Другими словами, конец первой обмотки соединяется с началом 2-ой, она, в свою очередь, — с третьей. Последняя будет замыкать цепь, соединяясь с началом первой.

Отличия схем подключения

Схемы "звезда" и "треугольник" у электродвигателя — это единственные методы их подключения. Они отличаются между собой, обеспечивая различные режимы работы. Так, например, подключение с помощью схемы Y обеспечивает более мягенькую работу, если ассоциировать с движками, соединенными в "треугольник". Данная разница играет главную роль при выборе мощности электрического устройства.

Более массивные движки эксплуатируются лишь на "треугольнике". Схема подключения электродвигателя "звезда-треугольник" прекрасно подходит для тех случаев, когда нужно обеспечить плавный запуск. А в подходящий момент переключиться между обмотками для получения наибольшей мощности.

Тут принципиально добавить: подключение Y гарантирует мягенькую работу, но при всем этом мотор не сумеет набрать свою паспортную мощность.

С другой стороны, схема соединения электродвигателя "треугольник-звезда-звезда" обеспечит огромную мощность, но вкупе с этим существенно вырастет и значение пускового тока для оборудования.

Конкретно разница в мощности между подключением Y и треугольником является главным показателем. Электродвигатель со схемой звезды будет владеть мощностью приблизительно в 1,5 раза ниже, чем через треугольник, но такое подключение поможет понизить значение пускового тока. Все соединения, которые имеют в собственном составе два метода подключения, являются комбинированными. Обычно они используются только в тех случаях, когда нужно запустить в работу электрический мотор с большой паспортной мощностью.

Схема запуска "звезда-треугольник" для электродвигателя отличается еще одним преимуществом. Включение осуществляется по схеме Y, что понижает значение пускового тока. Когда во время работы устройство набирает достаточные обороты, происходит переход на схему треугольника для заслуги наибольшей мощности.

Комбинированные подключения

Схема переключения "звезда-треугольник" электродвигателя довольно нередко применяется в случаях, когда необходимо запустить мотор с наименьшим пусковым током. Но при всем этом всю работу производить необходимо на соединении "треугольник". Для сотворения такового переключения применяются особые контакторы на три фазы. Для обеспечения автоматического переключения между схемами нужно выполнить два условия. Во-1-х, обеспечить блокировку контактов от одновременного включения. Во-2-х, все работы непременно должны производиться с задержкой по времени.

2-ой пункт нужен, дабы со 100% вероятностью вышло полное отключение "звезды" перед включением "треугольника". Если этого не выполнить, то во время переключения между фазами будет происходить куцее замыкание. Для выполнения подходящих критерий применяется реле времени с задержкой от 50 до 100 миллисекунд.

Воплощение задержки времени

При использовании комбинированного способа подключения "звезда-треугольник" наличие реле времени для задержки переключения нужно. Спецы в большинстве случаев выбирают один из 3-х методов:

Рассмотрение метода переключения

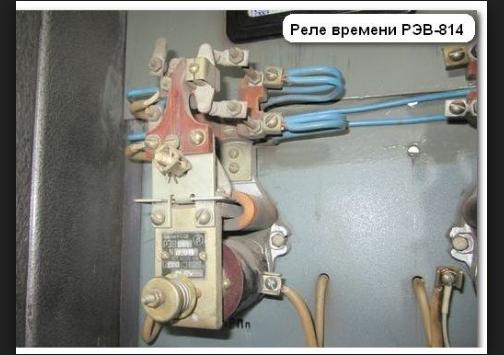

Внедрение традиционного варианта с применением реле времени для комбинированных схем "звезда-треугольник" ранее числилось более хорошим. У него имелся только один недочет, который время от времени становился довольно значимым, — габариты самого РВ. Такие типы приспособления гарантировали задержку времени переключения с помощью намагничивания сердечника. Но на оборотный процесс требовалось время.

В текущее время такие РВ и остальные приборы были вытеснены современными устройствами — частотными преобразователями. Переключение схемы электродвигателя со схемой "звезда-треугольник" с помощью ПЧ обладает большенными преимуществами. Сюда относят более размеренную работу, низкие пусковые токи.

Это оборудование имеет интегрированный процессор, отвечающий за изменение частоты. Если рассматривать сущность ПЧ для электродвигателя, то его механизм работы следующий: преобразователь производит подходящую частоту переменного тока. На сегодня в индустрии применяются особые либо универсальные модели ПЧ для подключения асинхронных движков.

Особые модели разрабатываются и применяются только с определенными типами движков. Универсальные могут применяться в комплекте с хоть какими устройствами.

Недочеты схемы

Невзирая на то что традиционная схема подключения ординарна и надежна, она имеет свои определенные недочеты.

Во-1-х, очень принципиально точно найти нагрузку на вал электродвигателя. В неприятном случае он будет очень длительно набирать обороты, что, в свою очередь, исключит возможность резвого переключения на схему треугольника с помощью токового реле. В этом режиме не нужно длительно эксплуатировать электрическое устройство.

Во-2-х, при таковой схеме подключения вероятен перегрев обмоток, из-за чего спецы советуют установить в схему дополнительное термическое реле.

В-3-х, при использовании современных временных реле нужно точно соблюдать паспортную нагрузку на вал электрического мотора.

Заключение

При использовании подключения схемы "звезда-треугольник" очень принципиально верно высчитать нагрузку на вал электродвигателя. Очередной противный факт кроется в том, что в момент переключения с Y на треугольник, когда мотор еще не набрал подходящих оборотов, происходит самоиндукция. В этот момент в сети возникает завышенное напряжение. Это угрожает выходом из строя других устройств и устройств, присоединенных к этой же сети.

Схемы электродвигателя звезда и треугольник: виды подключения, особенности и отличия

Асинхронные электрические движки в текущее время применяются очень интенсивно. У них есть определенные достоинства, благодаря которым они и стали так популярны. Для подключения к электрической сети массивных движков применяются схемы "звезда", "треугольник". Электродвигатели, работающие на таких схемах, владеют своими плюсами и недочетами. Сами же они отличаются надежностью в эксплуатации, возможностью получить большой вращающий момент, также высочайшим показателем производительности.

Подключение мотора

Как указывает практика, существует две хороших схемы — "звезда", "треугольник". Электродвигатели подключаются по какой-то из них. Может быть также преобразование "звезды" в "треугольник", например.

Посреди плюсов асинхронных движков выделяются следующие:

• возможность переключения обмоток во время работы;
• восстановление обмотки электрического мотора;
• низкая цена устройства по отношению к другим;
• наличие высочайшей стойкости к механическим повреждениям.

Основная особенность, характеризующая все асинхронные электрические движки, — это простота конструкции. Но при всех собственных преимуществах, есть и некоторые недочеты, возникающие во время работы:

1. Отсутствует возможность держать под контролем частоту вращения ротора, не теряя при всем этом мощности.
2. При увеличении нагрузки миниатюризируется вращающий момент.
3. Высочайшие характеристики пусковых токов.

Описание подключений

Схемы "звезда" и "треугольник" для электродвигателя имеют определенные различия в подключении. "Звезда" значит, что концы статорной обмотки оборудования собираются в одной точке. При всем этом напряжение сети в 380 В будет подаваться на начало каждой из обмоток. Обычно на всех схемах подключения таковой метод обозначается как Y.

В случае применения схемы подключения "треугольник" статорные обмотки электродвигателя соединяются последовательно. Другими словами, конец первой обмотки соединяется с началом 2-ой, она, в свою очередь, — с третьей. Последняя будет замыкать цепь, соединяясь с началом первой.

Отличия схем подключения

Схемы "звезда" и "треугольник" у электродвигателя — это единственные методы их подключения. Они отличаются между собой, обеспечивая различные режимы работы. Так, например, подключение с помощью схемы Y обеспечивает более мягенькую работу, если ассоциировать с движками, соединенными в "треугольник". Данная разница играет главную роль при выборе мощности электрического устройства.

Более массивные движки эксплуатируются лишь на "треугольнике". Схема подключения электродвигателя "звезда-треугольник" прекрасно подходит для тех случаев, когда нужно обеспечить плавный запуск. А в подходящий момент переключиться между обмотками для получения наибольшей мощности.

Тут принципиально добавить: подключение Y гарантирует мягенькую работу, но при всем этом мотор не сумеет набрать свою паспортную мощность.

С другой стороны, схема соединения электродвигателя "треугольник-звезда-звезда" обеспечит огромную мощность, но совместно с этим существенно вырастет и значение пускового тока для оборудования.

Конкретно разница в мощности между подключением Y и треугольником является главным показателем. Электродвигатель со схемой звезды будет владеть мощностью приблизительно в 1,5 раза ниже, чем через треугольник, но такое подключение поможет понизить значение пускового тока. Все соединения, которые имеют в собственном составе два метода подключения, являются комбинированными. Обычно они используются только в тех случаях, когда нужно запустить в работу электрический мотор с большой паспортной мощностью.

Схема запуска "звезда-треугольник" для электродвигателя отличается еще одним преимуществом. Включение осуществляется по схеме Y, что понижает значение пускового тока. Когда во время работы устройство набирает достаточные обороты, происходит переход на схему треугольника для заслуги наибольшей мощности.

Комбинированные подключения

Схема переключения "звезда-треугольник" электродвигателя довольно нередко применяется в случаях, когда необходимо запустить мотор с наименьшим пусковым током. Но при всем этом всю работу производить необходимо на соединении "треугольник". Для сотворения такового переключения применяются особые контакторы на три фазы. Для обеспечения автоматического переключения между схемами нужно выполнить два условия. Во-1-х, обеспечить блокировку контактов от одновременного включения. Во-2-х, все работы непременно должны производиться с задержкой по времени.

2-ой пункт нужен, дабы со 100% вероятностью вышло полное отключение "звезды" перед включением "треугольника". Если этого не выполнить, то во время переключения между фазами будет происходить куцее замыкание. Для выполнения подходящих критерий применяется реле времени с задержкой от 50 до 100 миллисекунд.

Воплощение задержки времени

При использовании комбинированного способа подключения "звезда-треугольник" наличие реле времени для задержки переключения нужно. Спецы в большинстве случаев выбирают один из 3-х методов:

1. 1-ый вариант осуществляется с помощью нормально-разомкнутого контакта реле времени. В таком случае РВ будет отключать схему подключения треугольником во время запуска, а за переключение будет отвечать токовое реле РТ.
2. 2-ой вариант подразумевает использование современного реле времени с задержкой переключения от 6 до 10 секунд.
3. 3-ий метод — это управление контакторами электродвигателя автоматическими устройствами либо вручную.

Рассмотрение метода переключения

Внедрение традиционного варианта с применением реле времени для комбинированных схем "звезда-треугольник" ранее числилось более хорошим. У него имелся только один недочет, который время от времени становился довольно значимым, — габариты самого РВ. Такие типы приспособления гарантировали задержку времени переключения с помощью намагничивания сердечника. Но на оборотный процесс требовалось время.

В текущее время такие РВ и остальные приборы были вытеснены современными устройствами — частотными преобразователями. Переключение схемы электродвигателя со схемой "звезда-треугольник" с помощью ПЧ обладает большенными преимуществами. Сюда относят более размеренную работу, низкие пусковые токи.

Это оборудование имеет интегрированный процессор, отвечающий за изменение частоты. Если рассматривать сущность ПЧ для электродвигателя, то его механизм работы следующий: преобразователь производит подходящую частоту переменного тока. На сегодня в индустрии применяются особые либо универсальные модели ПЧ для подключения асинхронных движков.

Особые модели разрабатываются и применяются только с определенными типами движков. Универсальные могут применяться в комплекте с хоть какими устройствами.

Недочеты схемы

Невзирая на то что традиционная схема подключения ординарна и надежна, она имеет свои определенные недочеты.

Во-1-х, очень принципиально точно найти нагрузку на вал электродвигателя. В неприятном случае он будет очень длительно набирать обороты, что, в свою очередь, исключит возможность резвого переключения на схему треугольника с помощью токового реле. В этом режиме не нужно длительно эксплуатировать электрическое устройство.

Во-2-х, при таковой схеме подключения вероятен перегрев обмоток, из-за чего спецы советуют установить в схему дополнительное термическое реле.

В-3-х, при использовании современных временных реле нужно точно соблюдать паспортную нагрузку на вал электрического мотора.

Заключение

При использовании подключения схемы "звезда-треугольник" очень принципиально верно высчитать нагрузку на вал электродвигателя. Очередной противный факт кроется в том, что в момент переключения с Y на треугольник, когда мотор еще не набрал подходящих оборотов, происходит самоиндукция. В этот момент в сети возникает завышенное напряжение. Это угрожает выходом из строя других устройств и устройств, присоединенных к этой же сети.

Звезда и треугольник: в чем разница в схеме подключения?

Объединение обмоточных элементов ряда устройств (двигатели, трансформаторы и т.п.), предназначенныхдля трехфазной электрической сети, осуществляется по специализированными схемам подключения, наиболее популярными из которых являются так называемые звезда и треугольник.

Любой уважающий себя электрик должен понимать разницу между соединениями звездой и треугольником. Из нижеследующей статьи вы можете почерпнуть полезную информацию по данному вопросу.

Звезда и треугольник: принцип подключения

Рассмотрим основные принципы реализации самых популярных видов подключений обмоток устройств, работающихот трехфазной электрической сети.

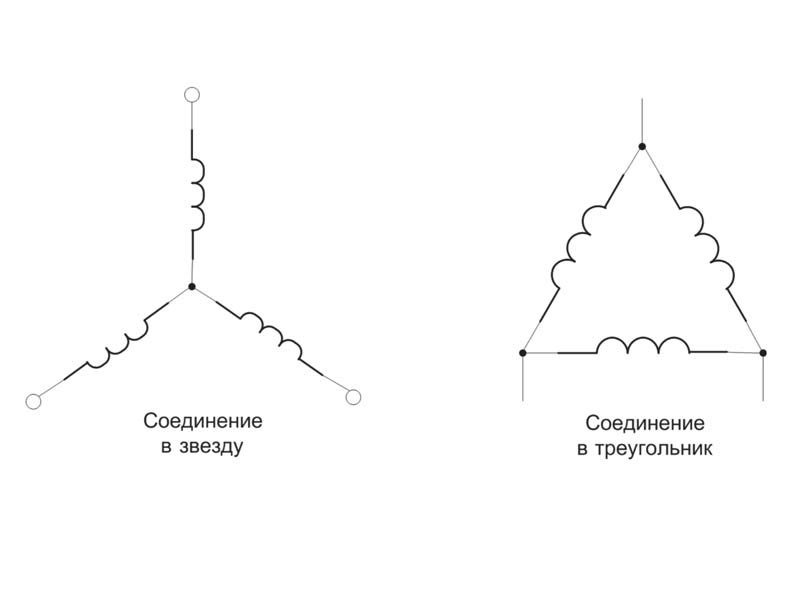

Соединения типа звезда

Устройство, предназначенное для работы с трехфазной сетью, всегда имеет три независимых друг от друга рабочих обмотки. Каждая из последних, в свою очередь, имеет два вывода (своеобразные начало и конец обмотки). Подключение по типу звезды предполагает коммутацию концов всех обмоточных элементов в единый узел, именуемый нулевой точкой.

Начальные выводы каждой из обмоток соединяются с фазными проводниками электрической сети, к которой осуществляется подключение. Иными словами, начало каждой обмотки подключается к одной из фаз – A, B, C (L1, L2, L3). Между началами любой пары обмоток наличествует фазное напряжение питающей сети – 380 вольт.

Соединение типа треугольник

Суть подключения обмоточной части трехфазного устройства по принципу треугольной схемы заключается в коммутации конца одной обмотки с началом другой. Иными словами, конец первой обмотки соединяется с началом второй, конец второй – с началом третьей, конец третьей – с началом первой. Таким образом создается электрический контур и замыкается цепь.

При таком типе соединения обмоток между началами каждой пары из них наличествует линейное (однофазное) напряжение, равное 220 вольт. Обычно соединение обмоток треугольником реализуется посредством специальных металлических перемычек, как правило, входящих в комплектацию оборудования.

В чем разница подключений типа звезда и треугольник?

Принципиальная разница между звездочкой и треугольным соединением заключается в том, что при использовании одной питающей электрической сети имеется возможность создавать разные параметры напряжения на подсоединяемом устройстве.

Чаще всего применяется объединение обмоточных элементов по типу звезды. Это оправдано щадящими условиями последующей эксплуатации электрического приводного механизма либо трансформаторного устройства.Использование типа соединения по треугольному принципу оправдано в случаях включения в трехфазную сеть механизмов внушительной мощности, имеющих большие пусковые токи.

Таким образом, к основным достоинствам соединения обмоточных элементовпо типу звезды можно отнести следующие свойства данного типа коммутации:

• снижение мощностной характеристики в целях повышения надежности эксплуатируемого оборудования;
• устойчивость и стабильность режима безостановочной работы привода;
• возможность плавного запуска электрического приводного механизма;
• возможность выдерживания кратковременной перегрузки;
• отсутствие перегрева корпуса оборудования.

Важно! Некоторое электромеханическое и электротехническое оборудование имеет в своей сборке внутреннее соединение концов обмоток в звездочку. Такие устройства не предназначены для эксплуатации при иных способах соединения обмоток.

Для подключения к электрической сети у них имеется просто три вывода, представляющих собой начала обмоток. Описанное оборудование является простым в монтаже, который, в свою очередь, не требует особых электромонтажных навыков.

В то же время у соединения обмоток по типу треугольника можно выделить следующие преимущества:

• повышение мощностной характеристики;
• применение пускового реостата;
• больший вращающий момент электропривода;
• увеличенные тяговые параметры.

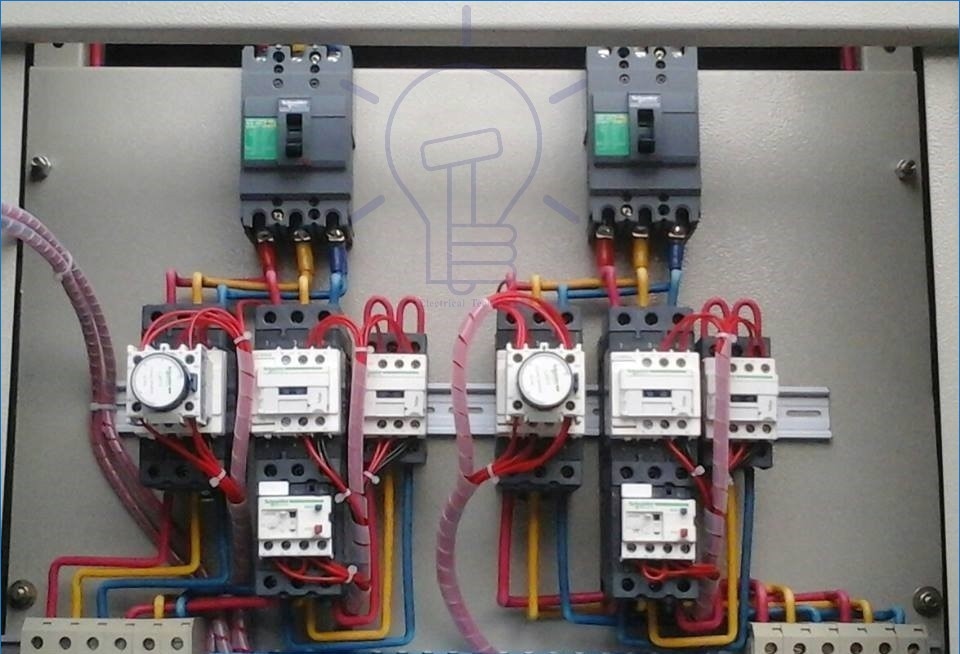

Переключатель звезда-треугольник

Для конструктивно сложных механизмов повышенной мощности может применяться электрическая схема подключения обмоток с комбинированием двух схем – треугольной и звездной. При этом в момент запуска устройства обмоточные элементы двигателя объединены в звездочку. После момента его перехода с пусковых показателей на рабочие звезда преобразуется в треугольник посредством релейно-контакторной схемы. При таком подходе к реализации коммутации обмоток достигаются одновременно максимальная надежность и продуктивность эксплуатации механизма.

Важно! Переключатель звезда-треугольник возможно использовать только для электрических приводов, имеющих на своем валу нагрузку свободного вращения. К таким устройствам относятся вентиляторы, центробежные насосы, валы центрифуг, станков и иного, схожего по своей конструкции, оборудования.

При этом даже если на валу устройства имеется свободно вращающаяся нагрузка, стартового силового момента при подключении типа звездочка может быть недостаточно для перехода к режиму треугольника по причине увеличения сопротивления среды вращения механизма. При такой ситуации переход от одного типа коммутации к другому осуществляется по установке таймера.

Такое переключение требует грамотного расчета стартового момента. Следовательно, использование переключения звезда-треугольник требует тщательного анализа своей целесообразности, основанного на технических расчетах.

Теперь вы знаете, что представляют из себя подключение обмоток по принципу звезды и треугольника, а также осведомлены о том, чем они отличаются друг от друга. Грамотный выбор в пользу того или иного соединения (либо применения их в совокупности) убережет ваше оборудование от преждевременного износа и обеспечит его стабильную работу на протяжении всего срока службы.

Подключение двигателя “Звездой” и “Треугольником” – схемы и примеры

По схеме подключения двигателей “Звезда-треугольник” написано предостаточно. Но в каждой статье есть неточности и ошибки. Авторы просто переписывают друг у друга. Подозреваю, что большинство из них ни разу в жизни не подключали двигатель, и на практике не смогут отличить “Звезду” от “Треугольника”. Поэтому решил последовать народной мудрости “хочешь сделать хорошо – сделай это сам”, и написать эту статью.

Рассказываю, полагаясь на свой опыт и понимание вопроса. Как всегда, буду давать теорию и показывать, как это выглядит на практике.

Для начала, если кто совсем не в теме, из какой области знаний вообще это всё? Речь идёт об одном из распространенных способов подключения трехфазного асинхронного электродвигателя, при котором обмотки двигателя сначала подключаются к питающей сети по схеме “звезда”, а потом – по схеме “треугольник”. В молодых пытливых умах сразу возникнет вопрос – “Зачем это нужно?” Рассказываю подробно.

Зачем нужна схема “Звезда – Треугольник”?

Корень проблемы кроется в пусковых токах и чрезмерных нагрузках, которые испытывает двигатель, когда на него подают питание напрямую. Да что там двигатель – весь привод при пуске скрежещет и содрогается!

ВАЖНО! Если дочитали досюда, ознакомьтесь с моей статьёй про пусковые токи. Там очень подробно о том, откуда они берутся, как их узнать, посчитать и измерить.

• Особенно это критично там, где нет понижающей передачи – редуктора или ремня на шкивах.
• Особенно это важно там, где на валу двигателя насажено что-то массивное – крыльчатка или центрифуга.
• Особенно это значимо там, где мощность двигателя – более 5 кВт, а скорость вращения большая (3000 об/мин).

Вот такие кабанчики не любят, когда их включают в сеть напрямую

Привод отличается от двигателя, как колесо от покрышки и как пускатель от контактора.

СамЭлектрик.ру в социальных сетях:

Подписывайтесь! Там тоже интересно!

Схемы “Звезда” и “Треугольник”

У любого классического трехфазного двигателя есть три обмотки статора. Они могут иметь разную конфигурацию в пространстве, дополнительные выводы, но их три.

Схема обмоток статора с выводами для трехфазного асинхронного двигателя

Как подключить все эти 6 выводов, если у нашего источника питания всего 3 фазы?

На ум пришла статья про включение транзисторных датчиков. Там похожая ситуация – у датчика три вывода, а у нагрузки два…

Это простейшая логическая задача, у которой есть два решения – “Звезда” и “Треугольник”:

Схема соединения обмоток статора “звездой”

Схема соединения обмоток статора “треугольником”

В результате имеем у каждой схемы три вывода, которые можно подключать к источнику питания. А вот почему напрямую подключать не всегда возможно, об этом статья.

Эти схемы также имеют названия “Delta” и “Star“, и могут обозначаться на схемах как D и S. Но чаще обозначение идёт от вида схем – Δ и Υ. Или D и Y.

На обратной крышке борно обычно указывают схемы подключения и обозначения выводов:

Схемы подключения выводов двигателя: Звезда и Треугольник. Отличия видны сразу

По по схемам мы плотно пройдёмся ниже.

И ещё немного теории.

Мощность на валу при подаче номинального напряжения будет одинакова хоть в Звезде, хоть в Треугольнике. А токи разные, ведь P=UI. Это происходит потому, что Напряжение питания в этих схемах отличается в √3 раз, ток – тоже. В “звезде” напряжение питания двигателя (линейное) больше номинала катушки, а в “треугольнике” ток питания двигателя больше тока катушки в 1,73 раза.

Другими словами, если “базовое” рабочее напряжение катушки равно 220 В, то напряжение в “Звезде” будет 1,73 · 220 = 380 В. Другими словами, Uл=1,73Uф, где Uф – это номинальное напряжение катушки, Uл – номинальное напряжение питания. Для треугольника ситуация повторяется, но только для тока.

Таким образом, если написано одно из напряжений, можно легко узнать другое напряжение и ток:

Указано напряжение только в треугольнике 400 В

Вот этот же двигатель, вид на клеммы в коробке:

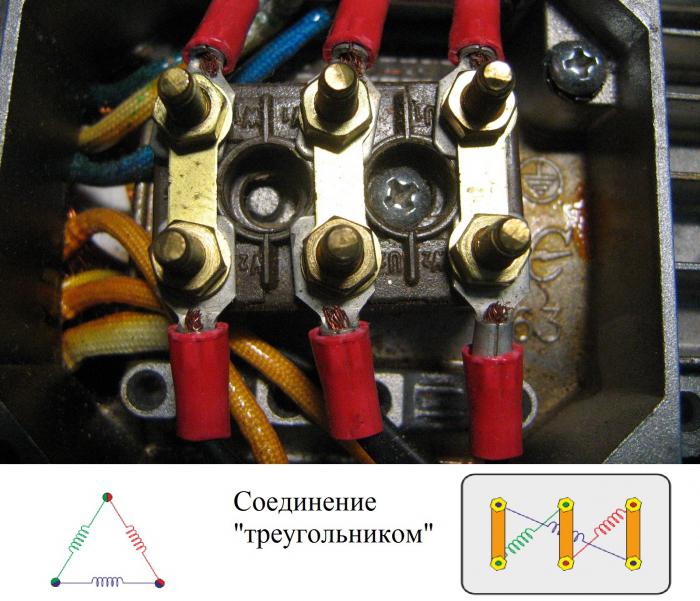

Подключение обмоток статора треугольником – клеммы двигателя

В данном случае на шильде приведён только треугольник, но чудес не бывает – этот двигатель может работать и в звезде, главное переключить правильно обмотки. Напряжение “Звезды” будет 1,73 · 400 = 690 В, ток в то же число меньше.

Кто хочет копнуть поглубже – в конце выложу для скачивания умные книги.

Какой двигатель можно подключать в “звезду-треугольник”, а какой нет?

Двигатели наша (и не наша) промышленность выпускает разные. Но наиболее ходовые у нас (большинство читателей подтвердит) – низковольтные, для работы в сетях 0,4 кВ 50 Гц. Мы будем рассматривать как раз такие асинхронники. Они бывают на 2 вида напряжения – 220/380 и 380/660 В.

В чем отличия? В номинальных напряжениях питания. Первое число – это “треугольник”, второе – “звезда”. Такое разделение идёт в основном от мощности, “граница” проходит примерно по 4 кВт.

Бывают номиналы на новый стандарт 230/400 или 240/440 В, но это не так важно.

Как видим, оба вида имеют вариант подключения 380 В. В первом случае для этого нужно собрать схему “звезда”, во втором – “треугольник”.

Жаль, но тут возникла путаница, и нужно об этом помнить: Напряжения на двигателе обозначаются как “Треугольник/Звезда”, а схема, о которой речь – “Звезда/Треугольник”. В любом случае – номинальное напряжение в “Звезде” всегда больше в √3 раз!

Подробнее рассмотрим работу на этих напряжениях.

220/380 В

Вариант с низкими напряжениями 220/380 можно подключать на 220 В только в однофазную сеть через фазосдвигающий конденсатор либо от однофазного преобразователя частоты. И только в “Треугольнике”! А 380 В – можно подключать в трехфазную сеть через контактор, либо УПП, либо частотник только в “Звезде”! Важно, что такие двигатели для работы в схеме “Звезда/Треугольник” использовать нельзя!

Двигатель на 220/380 В. Напряжения питания при включении по схемам “Звезда” и “Треугольник”

Центральная точка звезды, обозначенная “0”, может быть подключена к нейтрали N, если она, конечно, есть. Но этого никто никогда не делает – ток по этому проводу будет мизерный, ибо двигатель – нагрузка симметричная.

Реальные примеры движков 220-380:

Двигатель на 220/380 В, который на 380 В можно подключать только в “Звезду”

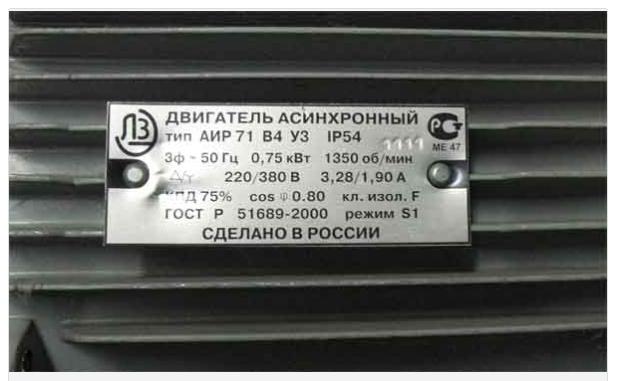

Шильдик электродвигателя на напряжение 220 – 380 В. Для схемы “Звезда-Треугольник” не подходит.

Как будет выглядеть подключение подобного двигателя в коробке:

Подключение в “Звезду” двигателя на 220 – 380 В

Внизу “тройная” клемма – та самая точка “0”, которая никуда не подключается.

380/660 В

Вариант двигателя с высокими напряжениями 380/660 идеально подходит для работы в схеме “Звезда/Треугольник”. Для работы напрямую (через контактор или ПЧ) обмотки нужно собрать в “Треугольник”.

Двигатель на 380/660 В. Напряжения питания при включении по схемам “Звезда” и “Треугольник”

Напряжение питания 660 В в реальной жизни не используется, а схема, показанная справа, используется для “раскрутки” ротора.

Шильдик двигателя 380 – 660 В, который может работать в схеме “Звезда – Треугольник”

Вот этот же двигатель, его коробка борно, подключен в треугольник:

Обмотки двигателя подключены в треугольник на 380 В

Как же так? – скажете вы. 22 кВт на 380? Напрямую, что ли? Нет конечно, иначе при его включении “тухла” бы сеть всего цеха, а здоровье энергосетей ждало бы серьезное испытание. Тем более, что он раскручивает тяжелый маховик вырубного пресса (справа видна полумуфта). Двигатель подключен через частотник, в этом весь секрет.

Звезда / Треугольник: работа схемы

Хорош теорию, даёшь практику! Как же реализован алгоритм работы схемы подключения? Если очень коротко, схема “Звезда-Треугольник” работает так.

1. Подается питание (а напряжение питания у нас во всех режимах 380 В) на выводы U1, V1, W1, а выводы U2, V2, W2 соединяются в одной точке. Реализуется схема “Звезда”, в которой вместо номинала 660 В подается 380 В:

Первый момент запуска. Обмотки в “Звезде”. Около обмоток указано “380” – это номинал. Реально в данном случае на катушках будет действовать напряжение 220 В!

2. Так двигатель работает несколько секунд (от 5 с до нескольких минут, зависит от тяжести пуска). Это время задается таймером (реле времени), который входит в состав схемы.

3. Далее питание полностью снимается на время второго таймера, двигатель по инерции вращается несколько периодов напряжения (время от 50 до 500 мс). Этот защитный интервал необходим для гарантированной безаварийной работы схемы. Контактор “звездного” режима должен успеть выключиться, прежде чем включится “треугольный” контактор. Ведь время выключения у контакторов всегда в несколько раз больше, чем время включения, из-за явлений намагничивания. К сожалению, эта пауза технически реализуется далеко не всегда…

4. После второго таймера включается основной режим, “Треугольник”, в котором двигатель получает нормальное питание и работает, пока его не выключат:

Схема включения треугольник – работа на крейсерской скорости. На катушках – номинальное напряжение.

Всё, если коротко. Дальше будут временные диаграммы, будет всё понятно.

Есть варианты и без второго таймера, но с обязательной блокировкой включения “Треугольника”, пока не выключится “Звезда”.

Вот как я нарисовал для себя схемку много лет назад:

Звезда-Треугольник. Простейшая схема от руки

Но у меня приличный блог, поэтому дальше будет красиво и по порядку.

Теперь о том, как реализуется этот алгоритм. Для удобства разделим схему на две части, которые могут даже иметь разное питание – силовую и управляющую.

Реализация силовой части схемы

Понятно, что включение двигателя производится контакторами. Их нужно три.

Есть варианты схемы “Звезда-Треугольник” с использованием Преобразователей частоты и Устройств плавного пуска (мягкого пускателя, софтстартера), но не будем раздувать статью.

1. КМ1 – это общий контактор, он подаёт питание на выводы U1, V1, W1 сразу и навсегда.
2. КМ2 – контактор “Звезды”, он соединяет выводы U2, V2, W2 в одну точку на время разгона.
3. КМ3 – контактор “Треугольника”, он подает питание на выводы U2, V2, W2 для дальнейшей работы в номинальном режиме.

Силовая часть схемы “Звезда – Треугольник”

Следите за цветами, буду и дальше их соблюдать для простоты восприятия:

1. общий контактор КМ1 – синий,
2. контактор “Звезды” КМ2 – зеленый,
3. контактор треугольника КМ3 – красный.

Реализация части управления

Включать и выключать эти три контактора можно разными способами, вот несколько:

1. Три тумблера. Самый простой и дешевый способ. А что? Главное соблюсти алгоритм!
2. Специальный переключатель 0 – Y – Δ. Его можно купить или собрать самостоятельно, из любого галетного или кулачкового, типа ПКП.
3. Релейная схема с таймером. Её рассмотрим ниже.
4. Управление от специализированного реле. Это отдельная статья, следите за новостями.
5. Управление от универсального контроллера (PLC). Тут рассматривать нечего – это тот же 1 или 2 вариант, только управляет не человек, а программа.

Слаботочная часть может быть вообще гальванически развязана от силовой, например через трансформатор 380 /110 В или блок питания 220 / 24 VDC. Более того, вообще питаться от аккумулятора 12 В. Главное, чтобы напряжение катушек пускателей соответствовало. Что такое гальваническая развязка и почему она безопасна – читайте про систему заземления IT.

Короче, вот простейшая схема:

Схема управления “Звезда-Треугольник” с реле времени. Простейшая теоретическая

В контактах с временной задержкой все постоянно путаются. У меня – правильно)

Что такое КМ1, КМ2, КМ3, вы уже знаете, а вот КА1 – это реле времени с задержкой при включении. Реле может быть любым, хоть электронным, хоть пневматическим типа ПВЛ. Главное, чтобы контакты переключались из исходного состояния через время задержки после подачи питания на КА1.

Я писал подробно про задержку времени в статье про приставку выдержку времени ПВЛ. Рекомендую, там обширная теоретическая часть.

Также годится электронное реле, как в статье про пневматический термопресс.

Подавать питание на схему (запускать двигатель) можно любыми способами – хоть тумблером, хоть через классическую схему с самоподхватом.

Минус такой схемы – есть опасность конфликта между КМ2 и КМ3. Поэтому я не очень люблю такую схему, т.к. она работает “на грани”, и её безаварийность очень зависит от механики и конструкции контакторов. Из-за этого могут подгорать контакты, а может и выбивать вводной автомат. Поэтому обязательно необходима блокировка (электрическая и желательно механическая):

Практическая схема “Звезда-треугольник” с блокировкой

Блокировка реализована на НЗ контактах, подробно об этом и не только в статье про подключение двигателя при помощи магнитного пускателя. Между катушками показана механическая блокировка, не путать со схемой “Треугольник”!

Это реальная схема, можно её применять. Если что не понятно – спрашивайте.

Кстати, вместо КА1.1 можно поставить НО контакт с задержкой Отключения. То есть, включается сразу после подачи питания, выключается – через время. Но для этого нужно два отдельных реле времени с разными принципами работы, которые должны быть синхронизированы для гарантированной паузы. Именно так и реализуется в специализированных реле времени “Звезда-Треугольник”.

Да, ещё замечание. Иногда включение питания общего контактора КМ1 реализуют не напрямую, а через НО контакт “Звезды” КМ2, затем КМ1 становится на самоподхват через свой НО контакт. Это необходимо для дополнительной проверки работоспособности реле времени КА1.

Временные диаграммы работы схемы “Звезда-Треугольник”

С привязкой к моей схеме управления, диаграммы включения контакторов:

Временные диаграммы схемы управления звезда-треугольник

Тут вроде всё понятно, но есть одно важное замечание. Ещё раз. Между зеленой и красной областями обязательно нужен небольшой зазор (пауза). Его может не быть (пауза = 0), но эти области могут налазить друг на друга, если используются контакторы с катушкой постоянного тока (=24 VDC). В особенности при использовании обратновключенного диода (а он обязателен!), время выключения может быть больше времени включения в 7-10 раз!

Это я к тому, что однажды мучался с такой схемой, в ней выбивал периодически вводной автомат. Поставили спец.реле с паузой, проблема была решена!

Реальный пример схемы

Вот реальный пример такой схемы на электронном реле времени:

Фото схемы звезда-треугольник с управлением на таймере и гальванической развязкой на трансформаторе.

Слева направо в нижнем ряду: КМ1, КМ2, КМ3, КА1.

А вот пример схемы с управлением от контроллера:

Звезда-треугольник, компрессор, управление от программы контроллера

Видео, как щёлкают контакторы в этой схеме:

Вот как красиво оформили схему немцы в своём компрессоре:

Схема компрессора, подключение электродвигателя Звезда – Треугольник

На входе схемы – три провода, на выходе – шесть. Всё сходится)

Как переключить схему двигателя в “Звезду” и в “Треугольник” вручную

Если не нужна никакая автоматика, а двигатель работает постоянно в “Звезде” или в “Треугольнике”, то используя рожковый ключ, можно переключить схему соединения обмоток вручную.

Шильдик двигателя 220 / 380 В 0,37 кВт

На оборотной стороне крышки борно, как обычно, приведена схема:

Схема подключения 220 – 380 на крышке двигателя

Двигатель питался напрямую от трехфазной сети 380 В через контактор и был собран в “Звезду:

Клеммы двигателя в подключены в схеме “Звезда”

Откручиваем гайки М4, снимаем перемычки и провода питания:

Разбираем схему, откидываем провода

Собираем схему в треугольник, на пониженное напряжение 220 В:

Собираем треугольную схему на 220 В

Переделка понадобилась в связи с тем, что нужно изменить скорость вращения двигателя, а для этого применить частотник. А частотники на такую мощность, как правило, однофазные. В результате – поехали!

Кстати, по частотникам планирую цикл статей, подписывайтесь!

Особенность работы в “Звезде”

В соответствии с ГОСТ 28173 (МЭК 60034-1) двигатели могут эксплуатироваться при отклонении напряжения ± 5 % или
отклонении частоты ± 2 %. При этом параметры двигателей могут отличаться от номинальных, а превышения температуры обмоток могут быть более предельного по ГОСТ 28173 (МЭК 60034-1) на 10 °С.

К чему это я? Дело в том, что при пуске, когда двигатель работает в “Звезде”, он работает не в режиме (напряжение отличается на 70%!), что может привести к его перегреву, если это будет длиться долго. Будьте внимательны, защищайте двигатель от перегрева и перегрузки! Но это уже совсем другая история)

Видео

Некоторые авторы тоже) доступно и интересно рассказывают о практической стороне вопроса в видео:

Скачать

Я постарался максимально раскрыть тему, но если вам нужны академические знания, пожалуйста:

• В.Л.Лихачев. Асинхронные электродвигатели. 2002 г. / Книга представляет собой справочник, в котором подробно описано устройство, принцип работы и характеристики асинхронных электродвигателей. Приводятся справочные данные на двигатели прошлых лет выпуска и современные. Описываются электронные пусковые устройства (инверторы), электроприводы., djvu, 3.73 MB, скачан: 8518 раз./

• Беспалов, Котеленец — Электрические машины / Рассмотрены трансформаторы и электрические машины, используемые в современной технике. Показана их решающая роль в генерации, распределении, преобразовании и утилизации электрической энергии. Даны основы теории, характеристики, режимы работы, примеры конструкций и применения электрических генераторов, трансформаторов и двигателей., pdf, 16.82 MB, скачан: 2940 раз./

• М.М. Кацман — Электрические машины / Некоторые говорят, что это лучший учебник по электротехнике. В книге рассматриваются теория, принцип действия, устройство и анализ режимов работы электрических машин и трансформаторов как общего, так и специального назначения, получивших распространение в различных отраслях техники., pdf, 22.12 MB, скачан: 2895 раз./

• Каталог двигателей Электромаш / Асинхронные электродвигатели с короткозамкнутым ротором — каталог производителя, pdf, 3.13 MB, скачан: 1841 раз./

• Каталог двигателей ВЭМЗ / Параметры и каталог двигателей, pdf, 3.53 MB, скачан: 1651 раз./

• Дьяков В.И. Типовые расчеты по электрооборудованию / Практические расчеты по электрооборудованию, теоретические сведения, методики расчета, примеры и справочные данные., zip, 1.53 MB, скачан: 3210 раз./

• Карпов Ф.Ф. Как проверить возможность подключения нескольких двигателей к электрической сети / В брошюре приведен расчет электрической сети на колебание напряжения при пуске и самозапуске асинхронных двигателей с короткозамкнутым ротором и синхронных двигателей с асинхронным пуском. Рассмотрены условия, при которых допустим пуск и самозапуск двигателей. Изложение методов расчета иллюстрируется числовыми примерами. Брошюра предназначена для квалифицированных электромонтеров в качестве пособия при выборе типа электродвигателей, присоединяемых к коммунальной или промышленной электросети., zip, 1.9 MB, скачан: 2138 раз./

• Руководство по эксплуатации асинхронных двигателей / Настоящее руководство содержит наиболее важные указания по транспортировке, приемке, хранению, монтажу, пусконаладке, эксплуатации, техническому обслуживанию, поиску неисправностей и их устранению для электродвигателей производства «Электромашина». Руководство по эксплуатации предназначено для трехфазных асинхронных электродвигателей низкого и высокого напряжений серий А, АИР, МТН, МТКН, 4МТМ, 4МТКМ, ДА304, А4., pdf, 7.54 MB, скачан: 3199 раз./

• Каталог двигателей АИР / Каталог двигателей АИР — мощность от 0,12 до 315 кВт; частота вращения 3000, 1500, 1000, 750 об/мин; напряжение сети 220/380 В, 380/660 В;, pdf, 1.07 MB, скачан: 1430 раз./

• Ломоносов, В.Ю.; Поливанов, К.М.; Михайлов, О.П. Электротехника. / Ломоносов, В.Ю.; Поливанов, К.М.; Михайлов, О.П. Электротехника. Одна из лучших книг, посвящённых основам электротехники. Изложение начинается с самых основ: объясняется, что такое напряжение, сила тока и сопротивление, приводятся указания по расчёту простейших электрических цепей, рассказывается о взаимосвязи и взаимозависимости электрических и магнитных явлений. Объясняется, что такое переменный ток, как устроен генератор переменного тока. Описывается, что такое конденсатор и что собой представляет катушка индуктивности, какова их роль в цепях переменного тока. Объясняется, что такое трёхфазный ток, как устроены генераторы трёхфазного тока и как организуется его передача. Отдельная глава посвящена полупроводниковым приборам: в ней речь идёт о полупроводниковых диодах, о транзисторах и о тиристорах; об использовании полупроводниковых приборов для выпрямления переменного тока и в качестве полупроводниковых ключей. Коротко описываются достижения микроэлектроники. Последняя треть книги целиком посвящена электрическим машинам, агрегатам и оборудованию: в 10 главе речь идёт о машинах постоянного тока (генераторах и двигателях); 11 глава посвящена трансформаторам; о машинах переменного тока (однофазных и трёхфазных, синхронных и асинхронных) подробно рассказывается в 12 главе; выключатели, электромагниты и реле описываются в главе 13; в главе 14 речь идёт о составлении электрических схем. Последняя, 15 глава, посвящена измерениям в электротехнике. Эта книга — отличный способ изучить основы электротехники, понять основополагающие принципы работы электрических машин и агрегатов., zip, 13.87 MB, скачан: 4008 раз./

• Пуск и защита двигателей переменного тока / Пуск и защита двигателей переменного тока. Системы пуска и торможения двигателей переменного тока. Устройства защиты и анализ неисправностей двигателей переменного тока. Руководство по выбору устройств защиты. Руководство от Schneider Electric, pdf, 1.17 MB, скачан: 3083 раз./

Сравнение соединений «звезда» и «треугольник»

Соединения «звезда» и «треугольник» — это два типа соединений в трехфазных цепях. Соединение «звезда» — это 4-проводная система, а соединение «треугольник» — 3-проводная система.

Прежде чем вдаваться в подробности о соединении звездой, соединением треугольником и сравнивать их, давайте расскажем подробнее об однофазной и трехфазной электроэнергии.

Разница между однофазными и трехфазными источниками питания

Почти 90% электроэнергии, которую мы используем в повседневной жизни, поступает от переменного источника. Будь то наша бытовая техника, офисное оборудование или промышленное оборудование, мы используем источник переменного тока для питания этих устройств.

Если вы новичок, то переменный ток— это тип электроэнергии, в котором электрический ток периодически меняется, как по величине, так и по направлению. Кроме того, в зависимости от сферы использования, мощность переменного тока может подаваться либо в однофазной, либо в трехфазной системе.

Однофазная система питания переменного тока состоит из двух проводов, известных как фаза и нейтрального провода. В случае трехфазной системы вы используете либо три провода (нет нейтрали в трехпроводном трехфазном питании, и все три провода являются фазами), либо четыре провода для передачи питания.

Давайте теперь углубимся в детали однофазных и трехфазных систем, а также увидим разницу между однофазными и трехфазными источниками питания.

Что такое однофазный источник питания?

Как упоминалось ранее, в однофазном источнике питания мощность распределяется с использованием только двух проводов, называемых фазой и нейтралью. Поскольку мощность переменного тока принимает форму синусоидальной волны, напряжение в однофазной сети достигает максимума при 90 ° во время положительного цикла и снова при 270 ° во время отрицательного цикла.

Фазный провод несет ток к нагрузке, а нейтральный провод обеспечивает обратный путь тока. Обычно однофазное напряжение составляет 220 В, а частота — 50 Гц (это зависит от того, где вы живете).

Поскольку напряжение в однофазном источнике питания увеличивается и падает (пики и провалы), постоянная мощность не может подаваться на нагрузку.

Преимущества однофазного источника питания

• Это очень распространенная форма источника питания для самых малых требований к мощности. Почти все бытовые электросети являются однофазными, поскольку бытовым приборам требуется небольшое количество энергии для работы освещения, вентиляторов, охладителей, обогревателей, небольших кондиционеров и т. д.
• Конструкция и работа однофазной системы электроснабжения часто просты.
• В зависимости от региона однофазного питания достаточно для нагрузки до 2500 Вт.

• Небольшие однофазные двигатели (обычно менее 1 кВт) не могут запускаться напрямую с помощью однофазного источника питания, так как для двигателя недостаточно начального крутящего момента. Таким образом, для правильной работы необходимы дополнительные схемы, такие как пускатели двигателей (например, пусковые конденсаторы в вентиляторах и насосах).
• Тяжелые нагрузки, такие как промышленные двигатели, некоторые мощные промышленные нагреватели и другое оборудование, не могут работать от однофазной сети.

Что такое трехфазное электропитание?

Трехфазный источник питания состоит из трех силовых проводов (или трех фаз). Кроме того, в зависимости от типа цепи (которых существует два типа: звезда и треугольник), у вас может быть или не быть нейтрального провода. В трехфазной системе электропитания каждый сигнал мощности переменного тока находится в противофазе друг с другом на 120 0 .

В трехфазном источнике питания в течение одного цикла 360 0 каждая фаза достигла бы пикового значения напряжения дважды. Кроме того, мощность никогда не падает до нуля. Этот постоянный поток мощности и способность выдерживать более высокие нагрузки делают трехфазное питание подходящим для промышленных и коммерческих сфер.

Как упоминалось ранее, в трехфазном источнике питания существует два типа конфигураций цепей. Это Треугольник и Звезда. В конфигурации треугольника нулевой провод отсутствует, и все системы высокого напряжения используют эту конфигурацию.

Что касается конфигурации «звезда», то есть нейтральный провод (общая клемма/точка цепи «звезда») и заземляющий провод (иногда).

Напряжение между двумя фазами в трехфазном источнике питания составляет 380 В, а между фазой и нейтралью — 220 В. Следовательно, вы можете обеспечить три однофазных источника питания, используя трехфазный источник питания (так это обычно делается для жилых помещений и малых предприятий).

ПРИМЕЧАНИЕ. Существует разница между прямым трехфазным питанием и трехфазным питанием, разделенным на три однофазных источника питания.

Преимущества трехфазного питания

• При одинаковой мощности трехфазный источник питания использует меньше проводов, чем однофазный источник питания.
• Трехфазное питание обычно является предпочтительной сетью для коммерческих и промышленных нагрузок. Хотя в некоторых странах (например, в большинстве европейских стран) даже бытовое электроснабжение является трехфазным.
• Вы можете очень легко запускать большие нагрузки.
• Большие трехфазные двигатели (обычно используемые в промышленности) не требуют пускателя, поскольку разность фаз в трехфазном источнике питания будет достаточной, чтобы обеспечить достаточный начальный крутящий момент для запуска двигателя.
• Почти вся мощность вырабатывается в трехфазном питании. Хотя существует концепция многофазного питания, исследования показали, что трехфазный источник питания более экономичен и прост в производстве.
• Общий КПД трехфазного источника питания выше по сравнению с однофазным источником питания при той же нагрузке.

Разница между однофазными и трехфазными источниками питания

Однофазная система состоит всего из двух проводников (проводов): один называется фазным (иногда линейным, токоведущим или горячим), по которому протекает ток, а другой называется нейтральным, который действует как обратный путь для замыкания цепи.

В трехфазной системе у нас есть как минимум три проводника или провода, несущие переменное напряжение. Более экономично передавать мощность с использованием трехфазного источника питания по сравнению с однофазным источником питания, поскольку трехфазный источник питания может передавать в три раза больше мощности всего с тремя проводниками по сравнению с двухпроводным однофазным источником питания.

Следовательно, большая часть вырабатываемой и распределяемой электроэнергии на самом деле является трехфазной (но большинство домохозяйств будет получать однофазное питание).

Давайте теперь выделим вкратце основные пункты различий между однофазными и трехфазными источниками питания.

• В однофазном источнике питания питание подается по двум проводам, называемым фазой и нейтралью. При трехфазном питании питание подается по трем проводам (четыре провода, если включен нейтральный провод).
• Напряжение однофазного питания составляет 220 В, а трехфазного — 380 В.
• Для одинаковой мощности однофазного источника питания требуется больше проводов, чем для трехфазного источника питания.
• КПД трехфазного источника питания значительно выше, чем у однофазного источника питания, и мощность передачи также больше.
• Поскольку в однофазном источнике питания используется только два провода, общая сложность сети меньше по сравнению с четырехпроводным трехфазным источником питания (включая нейтраль).

Соединение Звезда и Треугольник

Трехфазная система электроснабжения может быть организована двумя способами. Это: звезда (также называемая Y) и треугольник (Δ) .

Соединение типа Звезда

При соединении звездой 3-фазные провода подключаются к общей точке или к точке звезды, а нейтраль берется из этой общей точки.

Если используются только трехфазные провода, то это называется трехфазной трехпроводной системой. Если также используется нейтральная точка (что часто бывает), то это называется 3-фазной 4-проводной системой. На следующем изображении показано типичное соединение звездой.

Соединение треугольником

В соединении треугольником есть только 3 провода для распределения, и все 3 провода являются фазами (в соединении треугольником нет нейтрали). На следующем изображении показано типичное соединение типа «Треугольник».

Сравнение соединений «звезда» и «треугольник»

Давайте узнаем больше об этих соединениях, используя следующее сравнение соединений «звезда» и «треугольник».

Соединение звездой (Y)

Соединение треугольником (Δ)

Соединение «звезда» — это 4-проводное соединение (в некоторых случаях 4-й провод не является обязательным).

Соединение треугольником представляет собой 3-проводное соединение.

Возможны два типа систем соединения звездой: 4-проводная 3-фазная система и 3-проводная 3-фазная система.

В соединении треугольником возможна только 3-х проводная 3-х фазная система.

Из 4 проводов 3 провода являются фазами, а 1 провод — нейтралью (которая является общей точкой 3 проводов).

Все 3 провода являются фазами соединения треугольником.

При соединении звездой один конец всех трех проводов подключается к общей точке в форме буквы Y, так что все три открытых конца трех проводов образуют три фазы, а общая точка образует нейтраль.

В соединении треугольником каждый провод соединяется с двумя соседними проводами в форме треугольника (Δ), и все три общие точки соединения образуют три фазы.

Общая точка соединения звездой называется Нейтральной.

В соединении треугольником нет нейтрали

Линейное напряжение (напряжение между любыми двумя фазами) и фазное напряжение (напряжение между любой фазой и нейтралью) различаются.

Линейное напряжение и фазное напряжение совпадают.

Линейное напряжение равно трехкратному фазному напряжению, т.е. VL = √3 VP. Здесь VL — линейное напряжение, а VP — фазное напряжение.

Линейное напряжение равно фазному напряжению, т.е. VL = VP.

При соединении звездой вы можете использовать два разных напряжения, поскольку VL и VP различаются. Например, в системе 220/380 В напряжение между любым фазным проводом и нейтральным проводом составляет 220 В, а напряжение между любыми двумя фазами составляет 380 В.

В соединении треугольником мы получаем только одну величину напряжения.

Линейный ток и фазный ток одинаковы.

Линейный ток в три раза больше фазного тока.

В соединении звездой IL = IP. Здесь IL — линейный ток, а IP — фазный ток.

В соединении треугольником IL = √3 IP

Полную трехфазную мощность в соединении звездой можно рассчитать, используя следующие формулы.
P = 3 x VP x IP x Cos(Φ) или
P = √3 x VL x IL x Cos(Φ)

Общая трехфазная мощность в соединении треугольником может быть рассчитана с использованием следующих формул.
P = 3 x VP x IP x Cos(Φ) или
P = √3 x VL x IL x Cos(Φ)

Поскольку линейное напряжение и фазное напряжение различны (VL = √3 VP), изоляция, необходимая для каждой фазы, меньше при соединении звездой.

При соединении треугольником линейное и фазное напряжения одинаковы, поэтому для отдельных фаз требуется дополнительная изоляция.

Обычно соединение «Звезда» используется как в передающих, так и в распределительных сетях (либо с однофазным питанием, либо с трехфазным).

Соединение Треугольник обычно используется в распределительных сетях.

Поскольку требуется меньше изоляции, соединение звездой можно использовать на больших расстояниях.

Соединения Треугольник используются для более коротких расстояний.

Соединения «звезда» часто используются в случаях, требующих меньшего пускового тока.

Соединения треугольником часто используются в случаях, требующих высокого пускового момента.
