Как разбирается клапан в стиральной машинке

Клапан подачи воды для стиральной машины: назначение и принцип работы

Клапан подачи воды в стиральной машине является не менее важной, чем барабан с приводом, деталью. Если он не срабатывает, то стиральная машина либо не наберёт нужное количество воды, либо, наоборот, не сдержит её поток. Во втором случае есть риск затопить соседей, живущих под вами в многоэтажном доме.

Характеристика

Клапан подачи воды для стиральной машины, именуемый также заливным, впускным или электромагнитным, обладает одной важной характеристикой – надёжность перекрытия воды тогда, когда её поступление в бак не требуется. Он не должен подтекать, пропускать воду в выключенном состоянии.

Его исправной работе производители уделяют особое внимание, так как не каждая домохозяйка будет перекрывать вентиль на время, пока машина не стирает бельё.

Месторасположение

Этот запорный элемент находится возле патрубка, соединённого с водопроводным шлангом, посредством которого производится забор воды от источника. Будучи неразборным, клапан составляет с данным внешним патрубком единое целое. Стиральные машины с вертикальной загрузкой белья предусматривают расположение клапана в нижней части задней стенки.

Принцип работы

Клапаны подачи воды устроены на базе электромагнитов – катушек эмальпровода, надетых на сердечник. Механизм клапана заведён на этот сердечник.

1. Однокатушечные клапаны подают напор в один отсек, сообщающийся с пространством барабана. В этот отсек насыпается стиральный порошок.
2. С двумя катушками – в два отсека (во второй засыпается средство против накипи на кипятильнике барабанного отсека).
3. С тремя – во все три (самый современный вариант).
4. Возможен вариант, когда две катушки могут управлять подачей воды в третий отсек – они должны быть запитаны одновременно.

Подачей тока управляют коммутирующие реле, управляемые электронным блоком управления (ЭБУ), в котором, в свою очередь, работает микропрограмма («прошивка») стиральной машины. Как только на катушку поступает ток, она намагничивает сердечник, притягивающий якорь с заглушкой, сдерживающей напор воды.

В замкнутом состоянии электрическая цепь открывает клапан, вода поступает в стиральный резервуар. Как только датчик уровня воды зафиксирует предельно допустимый уровень, с электромагнита снимается питающее напряжение, в результате чего пружинно-возвратный механизм клапана вновь закрывает его заглушку. В закрытом состоянии клапан находится большую часть времени.

Виды и причины неисправностей

Неисправности заливного клапана кроются в следующем.

• Засорение сетки фильтра. Сетка выполняет функцию предварительной фильтрации воды от мелких механических примесей и крупных песчинок, которые могут быть принесены с потоком из трубы при заливе. Осмотр сетки выявит возможное засорение, приведшее к слишком медленному набору воды в бак. Сетку чистят от грязи струёй проточной воды.
• Отказ катушек. Каждая из катушек может со временем перегореть. Если она перегревается из-за слишком низкого сопротивления или тонкого сечения провода для подаваемого на неё тока, то эмалевое покрытие облезает, появляются межвитковые замыкания. В короткозамкнутом витке выделяется большой ток, что ведёт к перегреву катушки и её разрушению. Сопротивление катушки составляет 2-4 кОм, что можно проверить мультиметром (но только после отключения катушек от источника тока – чтобы не повредить измеритель). Если оно нулевое или бесконечное, то катушку меняют. При наличии провода и соответствующих навыков можно перемотать катушку самостоятельно. Процесс замены катушки ускорится, если у вас есть другой такой же (или подобный, совместимый) неисправный клапан с уцелевшими катушками.
• Сломанные или изношенные заслонки, выполняющие роль клапанов, также подлежали бы замене, если бы сам клапан легко разбирался.
• Неисправная пружина определяется по постоянно открытому клапану. Её поломка приведёт к тому, что заглушка клапана не закроется при отключении тока на катушке, вода потечёт бесконтрольно и затопит помещение, где стоит стиральная машина. Клапан (весь механизм) меняют целиком.

Ремонт и замена

Чтобы починить систему подачи воды, нужно разобрать стиральную машину. Заменить в клапане можно лишь вышедшие из строя катушки. Подпружиненная заслонка, водяные каналы и диафрагмы механизма при поломке не подлежат замене. Чтобы заменить весь клапан, сделайте следующее.

1. Перекройте подачу воды (к машине должна подходить труба, на которой есть аварийная запорная арматура).
2. Отключите машину от электросети и снимите заднюю стенку.
3. Отсоедините от заливного клапана шланги и провода.
4. Снимите крепёж, удерживающий клапан на его штатном месте.
5. Открутив болты, саморезы и отстегнув защёлки, поверните клапан и снимите его.
6. Вставьте на место неисправного клапана такой же новый.
7. Выполните все вышеописанные действия в обратной последовательности для восстановления системы.

Попробуйте запустить машину, положив в неё ненужный кусок ткани или тряпку, но не засыпайте порошок и средство от накипи. Включите самый быстрый по времени режим, понаблюдайте за набором воды и срабатыванием клапана.

Он должен работать чётко, не пропуская в барабанный резервуар лишнюю воду. Убедившись, что залив и слив воды работают исправно, включите слив воды и завершите цикл. Установите стиральную машину на прежнее место.

Заключение

Заменить клапанный механизм, подающий воду в бак стиральной машины, своими руками – посильная для каждого хозяина задача, знакомого с элетричеством и электробезопасностью при выполнении работ, имеющего хотя бы общее представление о том, как работают бытовые агрегаты. Иначе машина подлежит отправке в ближайший сервисный центр.

О том, как почистить клапан подачи воды в стиральной машине, смотрите далее.

INDESIT WITL 86 — ремонт клапана подачи воды

INDESIT WITL 86 "вертикалка" возраст около 7 лет.
Стиралка вдруг начала бесконтрольно набирать воду. И с постиранными вещами и пустая! А так как вода у нас подаётся по времени(, то надо выяснять — кто виноват: клапан или электроника. Пока воды нет перекрыл кран на подводящей трубе . Дали воду, открыл кран — побежали тоненькие струйки из отверстий для смыва порошка (стиралка отключена от розетки). Итог: "клапан не держит".
Мониторинг интернета не обрадовал: "INDESIT WITL 86 КЛАПАН ПОДАЧИ ВОДЫ 33390017" цена от 800 до 2400 рублей! Плюс время на доставку. ((((
Зная качество нашей воды) надеюсь может грязь (хотя фильтр — колба грубой очистки стоит на всё) или лягушка может застряла). На всякий случай полез в помпу откачки — заработал 1 рубль железный))

Разборка машинки.
Снимать достаточно левую сторону и всё, но потом тесновато, надо иметь руки хирурга)).

лишнее можно не откручивать

Отключить и удалить панель с переключателями (чтобы не мешала)
Приподнять вверх верхнюю часть. Полностью не снимал — слишком много лишнего, заводская установка и т. п…

Отсоединять, иначе не вытащить клапана:

отсоединять

1. толстый гофрированный шланг по центру.
2. штекера (2 шт.) на клапанах.
3. пружинные хомуты (2 шт) на шлангах (их любят все автомобилисты)) но сжать их будет непросто. Я использовал плоскогубцы — утконосы.
4. снять 2 резиновых трубки подачи воды.

Снятие двойного клапана.

1 -нажать (толстой отвёрткой по очереди)
2 — провернуть до выхода из зацепления фиксаторов.
Вытащить клапан подачи воды

сначала разобрал, получилось, потом решил сфотографировать

Проверка клапанов.
Замерить сопротивление катушек электромагнита. У меня получилось сопротивление катушки 3,72-3,77 кОм. Обмотки целые. (от 3 до 5 кОм)
Если подуть в отверстия, то слышны характерные булькающие звуки проходящего воздуха.
Итог: клапан не держит. Замена.
Нееее.

Разборка клапанов

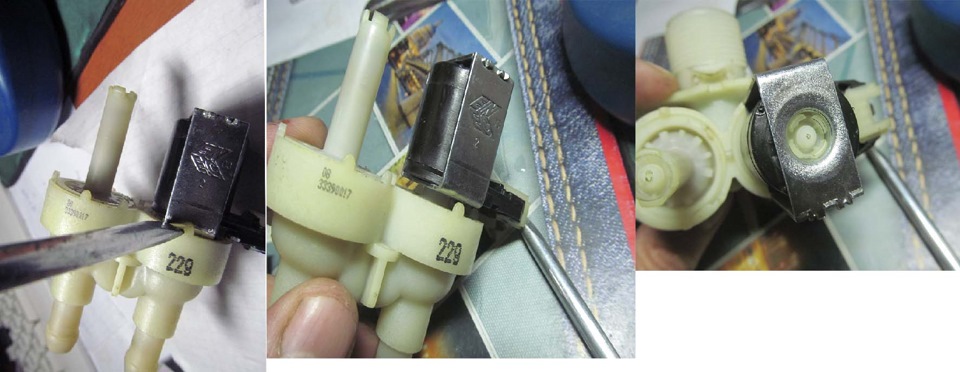

1. поддеть катушку отвёрткой.

снятие катушки

2. вытащить клапан.
Открутить среднюю часть. Откручивать, толкая отвёрткой или "утконосами".

выкручивание клапана

Вытереть всё от налёта . прочистить 3 отверстия выравнивания давления.

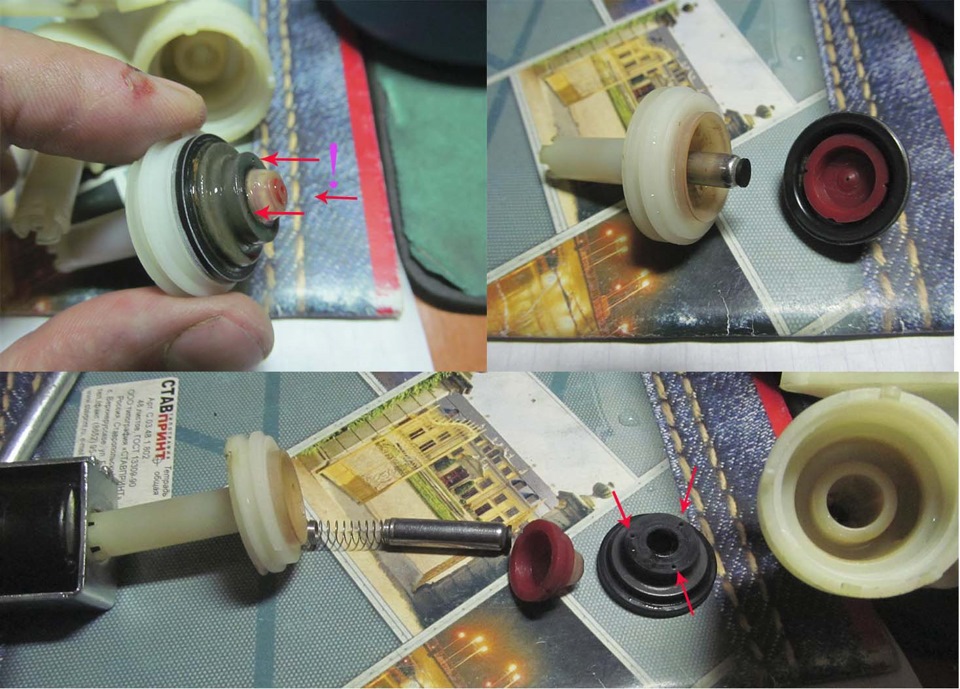

разборка клапана

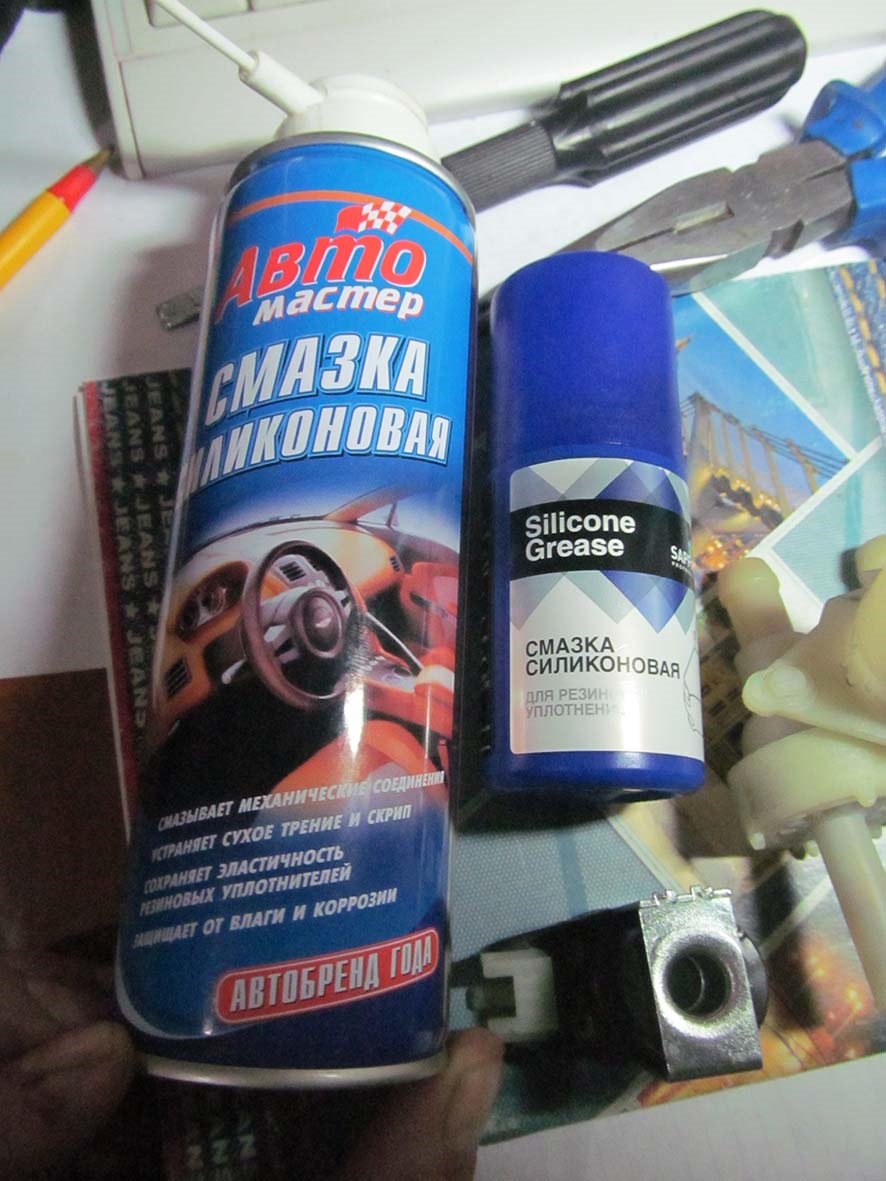

3. смазал всё слегка силиконом. думаю хуже не будет.

4. собрал. Проверил — подул держит отлично.
Можно дуть и аккуратно нажимая тупым предметом (отвёрткой) через штуцер проверить работу клапана.

слегка нажимая открываем клапан

5. заодно разобрал, почистил — смазал и второй исправный клапан.

Сборка.
Всё в обратном порядке. Штуцера смазал силиконом — легче одеть шланги.

1. клапан
2. штекера
3. плёнка — брызгозащита
4. шланг толстый
5. два шланга подачи воды
6. хомуты
7. крышка, панель управления
Клапан — редуктор на входе тоже помазал силиконом.

клапан — редуктор

Если его снять, то машинка лучше работает на слабом напоре (говорят), но не должно быть сильного напора воды. Оставил его.

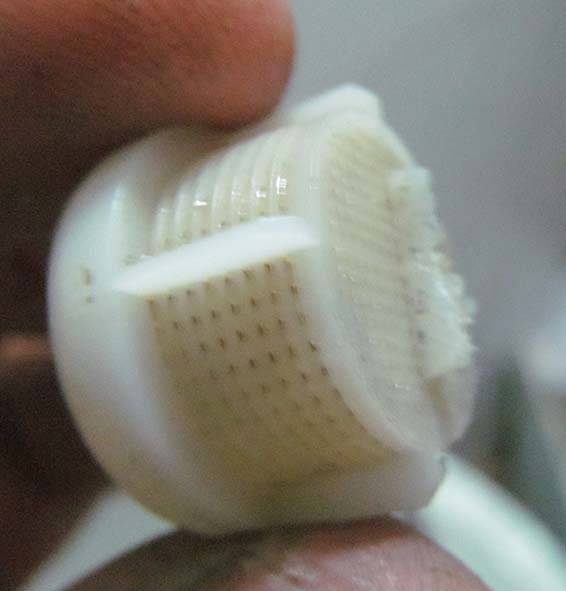

Промыл, прочистил сеточку на входе.

грязь на сетке — частая причина слабого напора

Все резинки побрызгал силиконом — хуже не будет.
Одел боковую крышку.
Всё.
Подключение.
1. воду не пропускает. Ок
2. стирает. Ок

Разборка клапана стиральной машины

Некоторые детали техники подлежат износу и засорам. Каждому пользователю пригодится знать, как проводится разборка клапана стиральной машины. Через него вода подается в бак СМА, но вместе с водой также проходят мелкие частицы мусора, ржавчины и песка.

Выясним, какие бывают проблемы с деталью, как можно ее разобрать, почистить, измерить сопротивление. Сейчас вы узнаете много нового.

Клапаны для подачи воды бывают одиночными. В основном стоят на старых моделях стиралок «Самсунг», «Индезит» и других. Чаще всего на современных СМА встречаются клапаны двойного типа. Также производители выпускают тройные и четверные детали.

Заливной клапан работает с помощью давления в водопроводе, которое воздействует на мембрану. Элемент состоит из катушки, затем следует шток, мембрана и небольшой механизм, который отвечает за срабатывание заслонки. Чтобы установить исправность составляющей, возьмите мультиметр и приложите щупы к контактам элемента. На экране должно показаться значение от 3 до 4 кОм.

Если вы видите, что электромагнитный клапан стиралки «Индезит» показывает нормальные значения, но катушка деформирована — сразу проводите замену, иначе может сгореть управляющая плата.

Какая еще неполадка может случиться? Если техника установлена в холодном помещении, то вода в корпусе клапана замерзает и пластик трескается. В таких случаях также необходима замена. Также часто засоряется впускной фильтр-сеточка.

Его легко снять с помощью пассатижей и прочистить.

Конструкция элемента везде одинаковая, отличаться может только форма сеточки.

Приступите к разборке элемента. Начните со съема катушек.

Плоскогубцами выкрутите штоки. Будьте осторожны, чтобы их не сломать. Если штоки не поддаются, сбрызните их смазкой WD-40.

Теперь со штока достаньте мембрану.

Следом за ней идет пружина и металлическое основание.

Проверьте, чтобы резиновая заслонка впускного элемента была целой, без повреждений. Прочистите все составляющие и соберите деталь в обратном порядке. Чтобы выяснить, нормально ли срабатывает конструкция, достаточно подать на катушки 220 В.

Как разобрать старый водяной клапан? Конструкция не отличается, поэтому выкрутите крепежные болты.

Остальная разборка проводится аналогичным образом.

Подробнее об особенностях ремонта рассказывает мастер канала
Stiral Servis на видео по ссылке:

Впускной клапан стиральной машины

Стиральные машины, как и любые другие бытовые приборы, время от времени ломаются, несмотря на то, к какой ценовой категории относится аппарат. И будь то машинка Bosch, Candy, LG или какая-либо другая, поломки могут возникать в модели любого производителя. Чтобы иметь представление, что сломалось, и можно ли починить аппарат своими силами, следует разобраться в устройстве стиральных машин.

Одной из важных деталей в стиральной машинке бренда Indesit, Samsung, Ariston, Zanussi или какого-либо другого, является впускной клапан. Он отвечает за наполнение машинки водой, поэтому его также называют заливным клапаном.

Принцип работы

У впускного клапана бывает два функциональных состояния – закрытое (оно бывает чаще) и открытое. В клапане имеется катушка, на которую подается ток с образованием электромагнитного поля, в результате чего клапан открывается, впуская воду внутрь машинки. Такой принцип включения обуславливает еще одно название детали — электромагнитный клапан.

Как только вода заполняет бак до нужного уровня, управляющий модуль передает команду прекратить подачу электроэнергии на клапан. Результатом будет закрытие клапана и прекращение подачи воды.

О том, как выглядит одинарный электромагнитный заливной (впускной) клапан для стиральных машин, смотрите в следующем видеообзоре.

Впускные клапаны машинок разных моделей и производителей отличаются количеством катушек. В одних моделях клапанов присутствует только одна катушка, в других имеется две катушки. Также распространены клапаны с тремя катушками. Количество катушек соответствует количеству секций в клапане, через которые обеспечивается поступление воды в дозатор.

Модели с единственной катушкой встречаются в старых стиральных машинках, в которых работа управляется командоаппаратом (струя воды направляется в дозатор механическим путем). В современных машинках установлены клапаны с двумя и тремя катушками.

Чтобы направить воду в определенный отсек дозатора моющего средства, включается нужная катушка, и вода течет в требуемом направлении. В клапанах с двумя катушками для направления воды в третью секцию дозатора должны включиться сразу две катушки.

Где находится?

Чаще всего впускной клапан располагается в верхней части машинки ближе к задней стенке, поэтому для его проверки и извлечения требуется отсоединить заднюю крышку аппарата. Обычно крышка удерживается двумя саморезами, после откручивания которых ее подталкивают с лицевой стороны и легко снимают.

В моделях, в которых белье загружают вертикально, заливной клапан находится тоже в задней части аппарата, но внизу. Чтобы получить доступ к клапану, у машинки отсоединяют часть боковой стенки.

Как проверить исправность?

Для проверки исправности заливного клапана деталь нужно снять, после чего подсоединить к клапану шланг, а также подать напряжение на каждую его секцию. Если клапан работает, он будет открываться для впускания воды. После прекращения подачи 220 В клапан должен закрыться и не пропускать воду. Выполнять такую проверку следует очень осторожно, так как деталь будет находиться под током и при попадании воды возможно возникновение короткого замыкания.

Проверка работы впускного клапана будет также включать такие этапы:

• Осмотр сетки клапана с целью выявить засор. Если сетка оказалась загрязненной, ее следует достать и прочистить, а затем вернуть на место.
• Дополнительная проверка с помощью тестера. Она понадобится, если при подаче электричества клапан не открылся. Мультиметр измерит сопротивление и покажет, не перегорела ли катушка. В рабочей катушке сопротивление будет составлять от 2 до 4 кОм.
• Проверка наличия пластиковых вставок в штуцерах. Такие ставки призваны препятствовать поступлению внутрь машинки воды с излишне высоким напором. Если вставки выпали, клапан подлежит замене.

Можно ли отремонтировать?

Заливные клапаны по своему строению относят к неразборным деталям, поэтому их ремонт зачастую невозможен. Можно попробовать выполнить замену перегоревшей катушки, сняв работоспособную катушку с аналогичного клапана. Однако в большинстве случае такие действия не приносят результата. Лучшим выходом будет покупка нового клапана и полная его замена.

Ремонт

Чаще всего мысль о том, что не работает именно впускной клапан, появляется в ситуации, когда вода в стиральную машинку вообще не набирается. Для ремонта такой детали можно вызвать мастера либо попробовать заменить клапан своими силами.

Чтобы подобрать подходящий для вашей стиральной машинки электромагнитный клапан, лучше всего снять с аппарата неисправную деталь и приобрести в магазине точно такой же новый клапан. При этом уделите внимание количеству катушек, чтобы новый клапан подошел к вашей технике.

Замена

• Обесточив технику, перекрыв подачу воды в машинку и сняв нужную стенку аппарата, от клапана нужно отсоединить шланги и клеммы.
• Обязательно запомните, как они располагались, а еще лучше – сфотографируйте.
• Далее требуется раскрутить болты, удерживающие деталь либо снять защелки (в некоторых моделях они фиксируют клапан).
• Повернув клапан, его вынимают, после чего на его место вставляют новый впускной клапан.
• Зафиксировать новую деталь следует в обратной последовательности.
• Когда впускной клапан будет на своем месте, машинку нужно включить и проверить, начала ли она набирать воду.

Процесс замены впускного клапана подачи воды на стиральной машине LG вы можете увидеть в следующем видео.
