Сборка вентилятора, Работа, Очистка и уход – Инструкция по эксплуатации Scarlett SC-1178

Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал».

виз РУКОВОДСТВО

эксплуатации

УСТРОЙСТВО ИЗДЕЛИЯ

Передняя защитная решетка

Гайка крепления лопастей

13. Винт регулировки наклона

1 4. Декоративная накладка

Гайка крепления задней решетки

15. Выдвижная штанга

Задняя защитная решетка

1 6. Зажим стойки

Кнопка включения режима поворота

10. Блок управления

20. Кнопки управления

Руководство по эксплуатации и сохраните его в качестве

с прибором может привести к его поломке и причинить вред

первоначальным включением проверьте, соответствуют ли

технические характеристики изделия, указанные на наклейке, параметрам электросети.

Использовать только в бытовых целях в соответствии с данным Руководством по

эксплуатации. Прибор не предназначен для промышленного применения. Не использовать
вне помещений.

Всегда отключайте устройство от электросети перед очисткой, или если Вы его не

• Во избежание поражения электрическим током и возгорания, не погружайте прибор в воду

или другие жидкости. Если это произошло, НЕ БЕРИТЕСЬ за изделие, немедленно отключите его от электросети и обратитесь
в Сервисный центр для проверки.

• Не пользуйтесь устройством в ванных комнатах и около воды. Не располагайте прибор вблизи источников тепла. Во

избежание поражения электрическим током не включайте прибор влажными руками.

• Не позволяйте детям играть с прибором. Не оставляйте включенный прибор без присмотра.
• Не используйте принадлежности, не входящие в комплект поставки.
•

Не пытайтесь самостоятельно ремонтировать устройство. При возникновении неполадок обращайтесь в ближайший

Сервисный центр. Не используйте прибор с поврежденным шнуром питания. Следите, чтобы шнур питания не касался острых
кромок и горячих поверхностей. Не тяните за шнур питания, не перекручивайте и не наматывайте его вокруг корпуса

устройства. Избегайте контакта с движущимися частями прибора. Не просовывайте карандаши или другие предметы через
защитную решетку работающего вентилятора. Не включайте вентилятор без установленных защитных решеток.

СБОРКА ВЕНТИЛЯТОРА
• Вентилятор поставляется в разобранном виде. Перед началом сборки убедитесь, что комплект поставки полный и

комплектующие не повреждены. Не подключайте прибор к электросети, предварительно полностью не собрав его.

• Установите стойку на основание и закрепите винтами (в комплекте). Снимите со стойки зажим, наденьте декоративную

накладку и опустите ее на основание. Выдвиньте штангу на желаемую длину, установите зажим на место и затяните его.
Установите электродвигатель и блок управления на штангу и закрепите винтом В.

• Отвинтите фиксирующие гайки: лопастей — по часовой стрелке, а задней решетки — против часовой стрелки, и снимите их с

вала вентилятора. Наденьте заднюю решетку на вал вентилятора. Накрутите на вал гайку задней решетки и затяните ее.
Установите лопасти на вал так, чтобы они достали до фиксатора. Чтобы зафиксировать их, затяните фиксирующую гайку

лопастей против часовой стрелки. Совместите переднюю и заднюю решетки так, чтобы логотип, расположенный в центре

передней решетки, располагался горизонтально, и скрепите их по окружности фиксаторами/обручем.

• Зафиксируйте угол наклона вентилятора винтом. Вентилятор готов к работе.
РАБОТА
ПРИМЕЧАНИЕ: Во избежание поражения электрическим током или возгорания, не пользуйтесь вентилятором в условиях
повышенной влажности.
• Ставьте вентилятор только на сухую ровную и устойчивую поверхность.
• Вентилятор может работать в трех скоростных режимах:

«1» — минимальная скорость вращения вентилятора;

«2» — средняя скорость вращения;

«3» — максимальная скорость вращения;

• На кожухе двигателя расположена кнопка включения режима поворота вентилятора. Если нажать (утопить) эту кнопку,

двигатель с лопастями начнет поворачиваться в разные стороны. Чтобы отменить режим поворота, вытяните кнопку обратно.

• Установите таймером желаемое время работы
• Чтобы выключить вентилятор, нажмите кнопку «0».
ОЧИСТКА И УХОД
• Перед очисткой обязательно отключайте прибор от электросети. Не используйте абразивные чистящие средства.
• Протрите защитную решетку, лопасти, стойку и основание влажной мягкой тканью и затем вытрите насухо.
ХРАНЕНИЕ
• Храните изделие при нормальных условиях в сухом помещении.

Ремонт напольного вентилятора Scarlett

Машинное масло — это какое?
И как это загустевает — просто из жидкого становится густым?
И это всего за несколько дней?
А что скрыватся под понятием "силикон"?

Оригинальный однако случай — по моему опыту, проблема обычного "машинного" масла, под которым я понимаю бытовое масло для смазки швейных машин и другой подобной техники, как раз в том, что оно слишком жидкое, и это только увеличивается с повышением температуры, из за чего масло растекается во все стороны от места смазки, после чего его остатки уже окончательно высыхают.
В инструкциях по смазке подобной бытовой техники указано, что повторять процедуру смазки надо каждые несколько дней, реально у меня получалось при добавлении заглушек и прокладок продлевать этот период в охладительных вентиляторах до нескольких недель и даже месяцев, но это только за счет способности удерживания в месте смазки излишнего ее количества в начальный момент.
Все это конечно уже порядком достало, поэтому сейчас имею мысль сделать спец-смесь из высококачественного автомобильного масла для КПП (оно наиболее густое из жидких и имеет в своем составе стабилизаторы вязкости) и так называемых кондиционеров металла, восстанавливающих микроструктуру в месте контакта трущихся поверхностей (таких средств уже развелось слишком много, пока не решил, что именно выбрать).

Что вообще за подшипник в этом напольном вентиляторе — скольжения или качения, и что именно происходит с его вращением при этом "загустевании смазки"?
Может он плохо вымыт от старых остатков или другого мусора?

А смазки ЦИАТИМ насколько я с ними встечался и так уже все достаточно густые, хотя в случае закрываемых крышками подшипников качения они вполне подходят — иначе любая густая смаска через непродолжительное время работы механизма выдавливается из места смазки и в процессе смазки больше не участвует.
Это противоречие между преимуществами жидкой и густой смазки на мой взгляд все еще не решено, если нет какой-то спец-системы, постоянно удерживающей (для жидкой) или возвращающей (для густой) смазку в нужное место, что в обычных аппаратах очень большая редкость.
Вроде в рекламном проспекте какой-то фирмы, производящей электроинструменты видел представленное как большое "новшевство" решение закрыть шестеренную передачу в кожух специальной формы, препятствующий постоянному выдавливанию смазки с рабочих поверхностей шестерен, но живьем пока ничего подобного не видел — может при случае сам попробую что-то подобное сообразить.
Проблемм с выдавливанием с рабочей поверхности почти нет у жидкой смазки, способной свободно затекать обратно в нужные места, однако она так же свободно течет и во все остальные доступные ей пространства, так что в отличие от густой смазки тут появляется другая проблема — как предотвратить вытекание смазки наружу из нужной зоны.

Вентилятор напольный SCARLETT SC-SF111B23 — отзыв

Когда в городе закончились все вентиляторы, на помощь пришел. Магнит Косметик. Как вентилятор SCARLETT SC-SF111B23 помогает спастись от жары ярой противнице кондиционеров

Приветствую всех заглянувших!

Летом все люди делятся на тех, кому жарко и кому дует. Так сложилось, что я отношусь к числу последних. Именно я — та самая вредная тетенька, которая вечно закрывает окна и воюет с коллегами из-за кондиционера в офисе. К сожалению, проделывать все это приходится далеко не из-за вредного характера: к своим 35 годам я успела накопить такое солидное количество болячек и настолько убить иммунитет, что любые сквозняки для меня просто губительны. Малейший ветерок — то горло заболит, то цистит обострится. Поэтому даже в летнее время от всякого рода охлаждающих приборов я стараюсь держаться как можно дальше.

Однако нынешнее лето даже меня выбило из колеи. А когда столбик термометра взлетел выше 35 градусов, я поняла — надо срочно что-то делать. Об установке кондиционера, конечно, речь даже не шла. А вот против вентилятора я уже совершенно не возражала. И обзавелась бюджетным вентилятором SCARLETT COMFORT SC-SF111B23.

СТРАНА-ПРОИЗВОДИТЕЛЬ: Китай.

СТОИМОСТЬ: 1499 рублей

МЕСТО ПОКУПКИ: магазин «Магнит-Косметик».

Поиск вентилятора, к моему удивлению, превратился в самую настоящую эпопею. Пока я раздумывала насчет покупки, во всех ближайших магазинах техники вентиляторы разобрали как горячие пирожки. Возвращаться домой пришлось с пустыми руками. И уже на подъезде к дому меня посетила шальная мысль — а не заехать ли мне в «Магнит-Косметик»? Если там продаются всякие миксеры-блендеры, то может и вентиляторы тоже есть? И ведь мысль оказалась верной!

Выбора, конечно, особо не было, но парочку вентиляторов на витрине мне отыскать все-таки удалось. Оба — одинаковой модели — SCARLETT COMFORT SC-SF111B23. Это было не совсем то, что я хотела: я рассчитывала купить вентилятор подороже, с более расширенным набором функций. Но пришлось довольствоваться тем, что было. И даже порадоваться тому, что удалось найти хотя бы что-то.

О БРЕНДЕ.

С брендом SCARLETT я знакома уже давно. И хотя к числу любимых он не относится, но надо признать, что для своей бюджетной стоимости технику производит довольно неплохую. Как минимум на четыре года активного использования ее обычно хватает. А поскольку вентилятор — техника сезонная, то и проработать она должна гораздо дольше. Это стало еще одним весомым аргументов в пользу этой спонтанной покупки.

УПАКОВКА И КОМПЛЕКТАЦИЯ.

Рассмотреть покупку в магазине мне не удалось — коробка была наглухо запечатана, а девушки-консультанты вскрывать и показывать вентилятор отказались. Поэтому с распаковкой пришлось подождать до дома.

Коробка, несмотря на свои внушительные размеры, оказалось очень легкой. Даже возникли опасения, а все ли в ней на месте? Поставляется вентилятор в полностью разобранном виде, и в коробку вполне вероятно что-нибудь могли не доложить.

Судя по надписям на коробке, именно эта партия предназначена специально для реализации в сети магазинов «Магнит». Хотя точно такую же модель я позднее видела и на Вайлдберриз, и на Озоне, и на Яндекс-маркете. Вот только цены на нее были уже другие, на порядок выше.

Опасения насчет недокомплекта оказались напрасными: каждая часть вентилятора была упакована в индивидуальный целлофановый пакет, даже мешочек с болтиками и шурупами оказался на месте.

Инструкцию по эксплуатации и гарантийный талон вложить тоже не забыли:

Последовательность сборки подробно описана в инструкции, но собирать вентилятор оказалось настолько просто, что мы ей даже не воспользовались. И уже спустя пятнадцать минут посреди комнаты «вырос» вот такой вот красавец:

ОТ ПРОИЗВОДИТЕЛЯ:

Вентилятор SCARLETT SC-SF111B23 оснащён тремя скоростями работы, что позволит найти оптимальный режим для любых погодных условий. Напольный вентилятор SC-SF111B23 выполнен в нейтральном бело-голубом дизайне, что позволит ему вписаться в абсолютно любой интерьер. Высококачественная защитная сетка делает устройство максимально безопасным в использовании, а возможность регулировки высоты, угла наклона и вращения поможет угодить любому пользователю.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип: Напольный

Мощность, Вт: 40

Количество скоростных режимов: 3

Диаметр лопастей, см/дюймы: 40/16

Вертикальная регулировка, градусы: 30

Горизонтальное вращение, градусы : 75

Защитная сетка/решетка: Высококачественная защитная сетка

Регулировка высоты: Да

Максимальная высота, см : 125

Уровень шума: 52 дБ

Цвет: Белый с голубым

ВНЕШНИЙ ВИД.

Внешне вентилятор SCARLETT COMFORT SC-SF111B23 практически ничем не отличается от других бюджетных моделей. Корпус, лопасти, решетка, крестовина — все как у всех. Разве что цветовая гамма немного нестандартная — белая с голубым. Сначала она меня слегка раздражала, ведь изначально я хотела однотонный вентилятор — белый или черный. Но в процессе использования привыкла. Более того, со временем цвет мне стал казаться довольно приятным.

Корпус вентилятора выполнен из дешевого пластика. Это заметно даже невооруженным глазом. Кнопки на корпусе тоже пластиковые,но нажимаются легко и свободно, не залипают и не заедают. Всего их четыре: кнопка включения-выключения и три кнопки — переключатели скоростей.

Отверстия в нижней части корпуса я вначале приняла за вентиляционную решетку. Однако при ближайшем рассмотрении оказалось, что они полностью глухие и никакой функциональной нагрузки не несут. Вообще непонятно зачем они здесь — для придания солидности что ли?

А настоящая вентиляционная решетка оказалась в задней части корпуса:

Здесь же расположена и кнопка переключения режимов. Их всего два: фиксированный и режим поворота:

Угол наклона вентилятора SCARLETT COMFORT SC-SF111B23 тоже можно изменить. Делается это при помощи вращения вот такого пластикового вентеля:

В отличие от корпуса, защитная сетка у вентилятора — металлическая. И металл довольно неплохой, не мягкий. Ни в процессе транспортировки, ни во время эксплуатации решетки не помялись и не погнулись. И краска вся на месте, нигде не облупилась и не отскочила.

Решетки соединяются между собой при помощи фиксаторов:

Стойка металлическая, с выдвижной штангой. Благодаря ей высоту вентилятора можно регулировать до 125 сантиметров.
Со штангой, кстати, вышел косяк — она оказалась кривой. Не то чтобы сильно, но если присмотреться, то становится видно, что из-за нее вентилятор стоит немного неровно

С крестовиной повезло больше — она тоже металлическая, но выполнена гораздо ровнее.

На полу стоит твердо и уверенно:

Хотя пластиковые детали и здесь немного подкачали. На фото видно, что подогнаны они плохо. И это не ошибка при сборке. Просто качество их исполнения немного хромает.

Устойчивость крестовине обеспечивают маленькие черные «ножки»:

Шнур у вентилятора SCARLETT COMFORT SC-SF111B23 мне тоже не особо понравился. Во-первых, он тонковат, а во-вторых — слишком короткий, навскидку длиной не более метра. Так что его приходится либо ставить рядом с розеткой, либо использовать удлинитель:

Вилка у вентилятора самая обычная, не евро. Но в любую розетку входит без проблем:

Больше всего я опасалась, что во время работы вентилятор будет вонять пластиком. Во время первого включения так и было. Посторонний запах присутствовал, но недолго. Минут через 20 он выветрился и больше не возвращался.

УРОВЕНЬ ШУМА.

Вентилятор SCARLETT COMFORT SC-SF111B23 сложно назвать бесшумным. Но и как реактивный двигатель он тоже не ревет. Хотя определенный шум и присутствует, но он не раздражает. И совершенно не мешает спать, поэтому этим вентилятором спокойно могут пользоваться даже люди, которые спят очень чутко.

ФУНКЦИОНАЛЬНОСТЬ И ВПЕЧАТЛЕНИЯ ОТ ИСПОЛЬЗОВАНИЯ.

Вентилятор был куплен примерно спустя неделю после начала адской жары — 24 июня. Я рассчитывала попользоваться им пару дней, пока жара не спадет, и спокойненько отправить пылиться в угол. Но так как жара и не думала отступать, вентилятор из временной техники превратился в постоянную. И вот уже второй месяц он эксплуатируется просто в жесточайшем режиме.

И надо сказать, что за это время мое первоначальное мнение о нем несколько изменилось.

Несмотря на то, что этот аппарат на вид кажется очень хлипким и ненадежным, он оказался способен выдержать непрерывную работу не просто несколько часов подряд, а почти круглые сутки.

Включаем мы его сразу же, как только приходим домой, а выключаем только когда дома никого нет. А это случается очень редко. Поэтому можно сказать, что работает он практически беспрерывно.

Что меня очень удивило — даже после многочасовой эксплуатации корпус вентилятора совершенно не нагревается. Сначала я опасалась, что из-за таких серьезных нагрузок он может перегореть, а потом совершенно осмелела и стала оставлять его включенным на ночь. И ничего криминального до сих пор с ним не произошло. И со мной тоже — я даже умудрилась не подхватить традиционный для меня «вентиляторный» насморк.

Поскольку вентилятор SCARLETT COMFORT SC-SF111B23 практически невесомый, я легко переношу его из комнаты в комнату. Комнату площадью 12 квадратных метров он «освежает» на «ура» даже не первой скорости. Вторую и третью я включаю редко, просто не вижу в них необходимости. Да и особой разницы в них тоже не вижу.

На ночь вентилятор часто переезжает на кухню. Я устанавливаю его около открытой балконной двери и открываю все окна. Благодаря вентилятору поток свежего воздуха с улицы разносится по квартире значительно быстрее. И риск заболеть при таком способе домашнего охлаждения минимален.

ПЛЮСЫ

Бюджетная цена

Легко собирается

Запах пластика быстро выветривается

Корпус не нагревается даже во время длительной работы

Есть режим поворота и режим фиксации в одном положении

Три скорости работы

Довольно мощный

Приятный цвет

Не шумный

МИНУСЫ

Немного кривовата штанга

Хлипкий дешевый пластик

Плохо подогнаны детали

Нет подсветки

Нет пульта управления

Короткий шнур

Напольный вентилятор SCARLETT COMFORT SC-SF111B23 — типичный бюджетный вентилятор. Каких-то невероятных чудес от него ждать не стоит. Но несмотря на «кривое» исполнение некоторых деталей, он оказался на удивлением живучим и работоспособным. И на время адской жары стал для меня настоящим спасением. Так что его можно смело рекомендовать всем, кто так же как я, не может или не хочет устанавливать в доме кондиционер. Он станет ему отличной альтернативой и поможет быстро охладить помещение, не подвергая при этом риску здоровье.

Вентилятор scarlett sc 177

Большой напольный вентилятор с таймером и пультом дистанционного управления. Регулируется по высоте, может вращаться с углом 90° или работать в фиксированном направлении. 3 режима работы: «нормальный» (постоянная скорость вращения, 3 скорости на выбор), «естественный» (интенсивное волнообразное изменение скорости, имитирующее порывы ветра), «для сна» (волнообразное изменение скорости на малой мощности). Таймер позволяет задать время выключения прибора: от 0 до 7.5 часов с шагом 30 минут.

Акция! Бесплатная доставка по России при заказе товара на сумму от 3 000 рублей! Если товар стоит меньше 3 000 рублей, то стоимость доставки фиксированная — 200 рублей! Условия акции. Стоимость доставки телевизоров Sony — 5 000 рублей.

Доставка курьерской службой по России

Доставка транспортной компанией СДЭК по г. Ижевск

Страна производства

Страна производства: Китай

Большой напольный вентилятор с таймером и пультом дистанционного управления. Регулируется по высоте, может вращаться с углом 90° или работать в фиксированном направлении. 3 режима работы: «нормальный» (постоянная скорость вращения, 3 скорости на выбор), «естественный» (интенсивное волнообразное изменение скорости, имитирующее порывы ветра), «для сна» (волнообразное изменение скорости на малой мощности). Таймер позволяет задать время выключения прибора: от 0 до 7.5 часов с шагом 30 минут.

• Мощность: 45 Вт
• Диаметр лопастей: 40 см (16")
• Вертикальный наклон: нет
• Регулировка по высоте: есть
• Максимальная высота: 130 см
• Пульт дистанционного управления: есть
• Таймер: есть
• Вес: 2 кг

☀ Не терпите жару, на крайний случай прибегните к покупке вентилятора！Вот уже второй год пошёл, как нас выручает SCARLETT SC-177☀

В период летнего зноя наверняка многие спасаются вентиляторами, так как они самые оптимальные и доступные, выступающие альтернативой дорогим кондиционерам.

Вот и мы решили купить напольный вентилятор, чтобы хоть как-то скрасить пекло в квартире！

Покупали в магазине “Эльдорадо”, и как обычно у нас бывает в период продаж сезонных товаров — вентиляторы разбирали, словно пирожки. Выбор из скудного оставшегося ассортимента пал на модель SCARLETT comfort SC — 177.

Произведено в Китае:

Напольный вентилятор легко собрать по крайней мере мужчинам и когда возникнет необходимость — убрать обратно на хранение в "родную" коробку.

У вентилятора имеются 4 ножки с прорезиненными вставками для антискольжения, которые относительно устойчиво стоят на полу:

ПОЧЕМУ ОТНОСИТЕЛЬНО? Да потому что имея в доме активного малютку-сыночка, который так и норовит всё снести и расшвырять на своём пути — напольный вентилятор не преграда, а цель для уничтожения! Само собой, когда малыш начал уверенно ходить, то при наступлении жарких летних днем мы стали устанавливать вентилятор в пределах недосягаемости ребёнка, а именно — оградили столом, заточив наш SCARLETT SC-177 в самый угол комнаты)))

Не позволяйте детям играть с прибором！

Ведь техника может рухнуть, пальчики могут застрять в металлической сетке или того хуже — причинить травму работующами лопастями вентилятора！

Устанавливайте вентилятор только на сухую ровную и устойчивую поверхность.

Ну а в целом может стоять уверенно на поверхности, если его не тормошить, а просто дать возможность поработать:

Достаточно крупный диаметр лопастей 40 см (16") создаёт мощный поток прохладного воздуха:

Лопасти для безопасности закреплены прочной защитной сеткой:

По бокам которой имеются специальные ”замочки”, чтобы можно было открыть и протереть лопасти:

Также он имеет несколько скоростей （3） оборота мотора, которые регулируют силу обдува, делая помещение максимально комфортным для своих хозяев.

Сам вентилятор во включенном режиме издает, конечно, не привычный до селе шум, но к нему вполне можно привыкнуть. Так что для меня это не существенный недостаток.

Панель управления вентилятора расположена на самом блоке:

На нём отчётливо пропечатаны следующие кнопки:

• ON / SPEED — кнопка включения вентилятора/ кнопка переключения скорости лопастей;
• ОFF — кнопка выключения вентилятора;
• TIMER — кнопка установки времени работы вентилятора; максимальное время работы составляет 7,5 часов; каждое нажатие добавляет 0,5 часов работы.

И индикация:

• 0,5h, 1h, 2h, 4h — программирование времени отключения вентилятора (соответственно: 30 мин, 1 час, 2 часа, 4 часа);
• HIGH — максимальная скорость вращения;
• LOW — минимальная скорость вращения;
• SLEEP — волнообразное изменение воздушного потока;
• NATURE — интенсивное волнообразное изменение воздушного потока.

В комплект к вентилятору идет пульт ДУ. По размеру небольшой, удобно лежит в руке. Но пару раз я теряла дома такую мелочь, но и находила также неожиданно:

С помощью него можно управлять работой вентилятора с дивана или кресла, переключать режимы, задавать угол поворота, благодаря чему управление вентилятором становится максимально комфортным.

Работает от 2 мизинчиковых батареек （в комплект не входят):

На самом пульте продублированы те же самые обозначения, смысл которых всем и так понятен, добавлю лишь два недостающих обозначения, это:

• MODE — кнопка задаёт режим работы вентилятора;е последовательными нажатиями можно задать режим работы в диапозоне: Nature — Sleep；
• SWING — при нажатии на данную кнопку вентилятор начнёт работать в режиме поворота (не полного), для отмены этого режима необходимо повторно нажать на эту же кнопочку;

Вентилятор можно регулировать и поворачивать в удобное для обдува положение:

А регулируется при помощи поворота небольшого колёсика, расположенного сбоку корпуса:

Очень довольна наличием таймера, ведь не нужно подходить к вентилятору и выключать его, он отключится автоматически в заданное Вами время. Чаще всего устанавливаю перед ночным сном в жаркую погоду.

Длина шнура со стандартной “вилкой” составляет 150 см:

Мне показалось не достаточно такой длины, потому что приходится постоянно “вмещать” вентилятор вблизи электрической розетки.

Хочу предостеречь, и оставить пару важных рекомендаций по грамотной установке:

Не располагайте прибор вблизи источников тепла.

Не пользуйтесь устройством в ванных комнатах и около воды, а также в условиях повышенной влажности.

При включении любого режима загорается красная ночная подсветка, раздражения для глаз не возникало:

Спустя год после активной работы, панель на корпусе начала отклеиваться и топорщиться. Но это можно своими ручками исправить:

Отключаем прибор от электросети. Протираем защитную сетку, лопасти, стойку и основание влажной мягкой тряпкой скопившуюся пыль, без использования каких-либо абразивных чистящих средств. Затем протираем насухо.

Для более близкого ознакомления прикрепляю подробную характеристику::

Технические характеристики:

• Тип — напольный
• Рабочий механизм — осевой
• Мощность — 45 Вт
• Функция поворота — есть
• Угол поворота — 90 градусов
• Диаметр лопастей — 40 см

Возможности и управление:

• Таймер — есть, максимальное время установки 7.5 ч
• Задержка отключения — есть
• Время задержки отключения — 30 — 450 мин.
• Регулировка высоты — есть
• Количество скоростей — 3, ступенчатая регулировка
• Управление — электронное, пульт ДУ

• Дополнительная информация — 3 режима работы, защита от перегрева

Габариты и вес:

Ребят, не оставляйте включенный прибор без присмотра! Ни к чему лишняя трата электроэнергии в отсутствии жильцов, а также это совсем не безопасно мало ли что может коротнуть.

На этом, пожалуй, всё.

И не терпите жару! Ветра Вам в лицо:

Добавление в корзину

Товар Напольный вентилятор Scarlett SC-177 (2014) добавлен в корзину.

Наличный расчет (физ.лица)

Гарантия сервисного центра производителя
Товар сертифицирован
Гарантия производителя: 12 мес.

Сервисные центры

Москва ООО Транссервис-95 1-ый Варшавский пр-д, 1а стр 3 8-4957440110

Доставка по Москве в пределах МКАД: 300 ₽.
Ближайшее время доставки: Среда (27.11) с 10:00 до 18:00 или с 18:00 до 23:00
Доставка за пределы МКАД по тарифу 25р./км
Интервал доставки за МКАД: с 8:00 до 23:00
Поднимем в квартиру по тарифам.

Самовывоз в Москве 3 пункта: 90 ₽, Среда (27.11)

Вы можете вернуть товар в течение 15 дней.

Достаточно просто оставить заявку на сайте.

Заберем технику на утилизацию в момент доставки
Стоимость: Бесплатно
Стоимость выноса товара: 200 руб(если есть лифт)

Описание

Достоинства: Множество режимов,пульт.Сообщаем все функции более дорогих собратьев

Недостатки: Хлипкая ножка.Ну просто очень хлипкая. Падает «голова»

Комментарий: Очень сильно шумел,пока я не поменял конденсатор,поставил на 1 мкф,теперь просто сказка.

Достоинства: Дистанционный пульт

Недостатки: неудобное крепления защитных сеток, качество пластика, плохое крепление защитного кожуха.

Комментарий: Плохо упакован — доставили с тремя поломками, крепление к оси, неработающая лампа, нет батареек в комплекте, шумный.

Пункты самовывоза в Москве

1. (м.Калужская) г. Москва, Обручева вл. 44

Пн с 16:00 до 19:30
Вт-Пт с 13:00 до 19:30
Сб-Вс с 13:00 до 17:00

Для уточнения деталей по находящемуся на пункте выдачи заказу
Тел.: +7 (495) 677-95-02

Пн с 16:00 до 19:30
Вт-Пт с 13:00 до 19:30
Сб-Вс с 13:00 до 17:00

Для уточнения деталей по находящемуся на пункте выдачи заказу
Тел.: +7 (495) 677-95-03

2. (м.Дмитровская) г. Москва, ул. Руставели 3 корп 2

Пн с 16:00 до 19:30
Вт-Пт с 13:00 до 19:30
Сб-Вс с 13:00 до 16:30

Для уточнения деталей по находящемуся на пункте выдачи заказу
Тел.: +7 (495) 677-95-04

3. (м.Волгоградский проспект) г. Москва, Волгоградский проспект 32 корп 8

Пн с 16:00 до 19:30
Вт-Пт с 13:00 до 19:30
Сб-Вс с 13:00 до 16:30

Для уточнения деталей по находящемуся на пункте выдачи заказу
Тел.: +7 (495) 677-95-12

Как разобрать вентилятор скарлет комфорт

Машинное масло — это какое?
И как это загустевает — просто из жидкого становится густым?
И это всего за несколько дней?
А что скрыватся под понятием "силикон"?

Оригинальный однако случай — по моему опыту, проблема обычного "машинного" масла, под которым я понимаю бытовое масло для смазки швейных машин и другой подобной техники, как раз в том, что оно слишком жидкое, и это только увеличивается с повышением температуры, из за чего масло растекается во все стороны от места смазки, после чего его остатки уже окончательно высыхают.
В инструкциях по смазке подобной бытовой техники указано, что повторять процедуру смазки надо каждые несколько дней, реально у меня получалось при добавлении заглушек и прокладок продлевать этот период в охладительных вентиляторах до нескольких недель и даже месяцев, но это только за счет способности удерживания в месте смазки излишнего ее количества в начальный момент.
Все это конечно уже порядком достало, поэтому сейчас имею мысль сделать спец-смесь из высококачественного автомобильного масла для КПП (оно наиболее густое из жидких и имеет в своем составе стабилизаторы вязкости) и так называемых кондиционеров металла, восстанавливающих микроструктуру в месте контакта трущихся поверхностей (таких средств уже развелось слишком много, пока не решил, что именно выбрать).

Что вообще за подшипник в этом напольном вентиляторе — скольжения или качения, и что именно происходит с его вращением при этом "загустевании смазки"?
Может он плохо вымыт от старых остатков или другого мусора?

А смазки ЦИАТИМ насколько я с ними встечался и так уже все достаточно густые, хотя в случае закрываемых крышками подшипников качения они вполне подходят — иначе любая густая смаска через непродолжительное время работы механизма выдавливается из места смазки и в процессе смазки больше не участвует.
Это противоречие между преимуществами жидкой и густой смазки на мой взгляд все еще не решено, если нет какой-то спец-системы, постоянно удерживающей (для жидкой) или возвращающей (для густой) смазку в нужное место, что в обычных аппаратах очень большая редкость.
Вроде в рекламном проспекте какой-то фирмы, производящей электроинструменты видел представленное как большое "новшевство" решение закрыть шестеренную передачу в кожух специальной формы, препятствующий постоянному выдавливанию смазки с рабочих поверхностей шестерен, но живьем пока ничего подобного не видел — может при случае сам попробую что-то подобное сообразить.
Проблемм с выдавливанием с рабочей поверхности почти нет у жидкой смазки, способной свободно затекать обратно в нужные места, однако она так же свободно течет и во все остальные доступные ей пространства, так что в отличие от густой смазки тут появляется другая проблема — как предотвратить вытекание смазки наружу из нужной зоны.

Сборка вентилятора, Работа, Очистка и уход – Инструкция по эксплуатации Scarlett SC-1178

Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал».

виз РУКОВОДСТВО

эксплуатации

УСТРОЙСТВО ИЗДЕЛИЯ

Передняя защитная решетка

Гайка крепления лопастей

13. Винт регулировки наклона

1 4. Декоративная накладка

Гайка крепления задней решетки

15. Выдвижная штанга

Задняя защитная решетка

1 6. Зажим стойки

Кнопка включения режима поворота

10. Блок управления

20. Кнопки управления

Руководство по эксплуатации и сохраните его в качестве

с прибором может привести к его поломке и причинить вред

первоначальным включением проверьте, соответствуют ли

технические характеристики изделия, указанные на наклейке, параметрам электросети.

Использовать только в бытовых целях в соответствии с данным Руководством по

эксплуатации. Прибор не предназначен для промышленного применения. Не использовать
вне помещений.

Всегда отключайте устройство от электросети перед очисткой, или если Вы его не

• Во избежание поражения электрическим током и возгорания, не погружайте прибор в воду

или другие жидкости. Если это произошло, НЕ БЕРИТЕСЬ за изделие, немедленно отключите его от электросети и обратитесь
в Сервисный центр для проверки.

• Не пользуйтесь устройством в ванных комнатах и около воды. Не располагайте прибор вблизи источников тепла. Во

избежание поражения электрическим током не включайте прибор влажными руками.

• Не позволяйте детям играть с прибором. Не оставляйте включенный прибор без присмотра.
• Не используйте принадлежности, не входящие в комплект поставки.
•

Не пытайтесь самостоятельно ремонтировать устройство. При возникновении неполадок обращайтесь в ближайший

Сервисный центр. Не используйте прибор с поврежденным шнуром питания. Следите, чтобы шнур питания не касался острых
кромок и горячих поверхностей. Не тяните за шнур питания, не перекручивайте и не наматывайте его вокруг корпуса

устройства. Избегайте контакта с движущимися частями прибора. Не просовывайте карандаши или другие предметы через
защитную решетку работающего вентилятора. Не включайте вентилятор без установленных защитных решеток.

СБОРКА ВЕНТИЛЯТОРА
• Вентилятор поставляется в разобранном виде. Перед началом сборки убедитесь, что комплект поставки полный и

комплектующие не повреждены. Не подключайте прибор к электросети, предварительно полностью не собрав его.

• Установите стойку на основание и закрепите винтами (в комплекте). Снимите со стойки зажим, наденьте декоративную

накладку и опустите ее на основание. Выдвиньте штангу на желаемую длину, установите зажим на место и затяните его.
Установите электродвигатель и блок управления на штангу и закрепите винтом В.

• Отвинтите фиксирующие гайки: лопастей — по часовой стрелке, а задней решетки — против часовой стрелки, и снимите их с

вала вентилятора. Наденьте заднюю решетку на вал вентилятора. Накрутите на вал гайку задней решетки и затяните ее.
Установите лопасти на вал так, чтобы они достали до фиксатора. Чтобы зафиксировать их, затяните фиксирующую гайку

лопастей против часовой стрелки. Совместите переднюю и заднюю решетки так, чтобы логотип, расположенный в центре

передней решетки, располагался горизонтально, и скрепите их по окружности фиксаторами/обручем.

• Зафиксируйте угол наклона вентилятора винтом. Вентилятор готов к работе.
РАБОТА
ПРИМЕЧАНИЕ: Во избежание поражения электрическим током или возгорания, не пользуйтесь вентилятором в условиях
повышенной влажности.
• Ставьте вентилятор только на сухую ровную и устойчивую поверхность.
• Вентилятор может работать в трех скоростных режимах:

«1» — минимальная скорость вращения вентилятора;

«2» — средняя скорость вращения;

«3» — максимальная скорость вращения;

• На кожухе двигателя расположена кнопка включения режима поворота вентилятора. Если нажать (утопить) эту кнопку,

двигатель с лопастями начнет поворачиваться в разные стороны. Чтобы отменить режим поворота, вытяните кнопку обратно.

• Установите таймером желаемое время работы
• Чтобы выключить вентилятор, нажмите кнопку «0».
ОЧИСТКА И УХОД
• Перед очисткой обязательно отключайте прибор от электросети. Не используйте абразивные чистящие средства.
• Протрите защитную решетку, лопасти, стойку и основание влажной мягкой тканью и затем вытрите насухо.
ХРАНЕНИЕ
• Храните изделие при нормальных условиях в сухом помещении.

Подключение таймера вытяжного вентилятора в санузле

У вас опять будут проблемы с оборотами и заклиниванием. Порой причина поломки бывает банальна и непредсказуема.

С задним подшипником разобрались, далее переходите к передней части вентилятора. Здесь по центру стоит защитный колпачок.

Он откручивается, внимание — по часовой стрелке, так как резьба здесь левая.

Скидываете его и снимаете пропеллер с вала. Вы получаете доступ уже к переднему подшипнику скольжения.

Принцип здесь тот же самый. Сначала выдавливаете и размягчаете старую смазку и грязь вэдэшкой, а потом наносите новую.

После этого одеваете пропеллер обратно и закрываете крышечку. Закончив ремонт, включаете вентилятор на повышенных оборотах, и дав ему поработать так несколько минут, переключаете на ту скорость, которая требуется.

Замыкание обмоток или обрыв проводов

Если повреждение более сложное и простая смазка не помогает, придется разобрать вентилятор по детальнее.

Сперва проделываете все махинации по разборке как указано выше. После снятия пропеллера, откручиваете пластиковую переднюю контргайку ,которая располагается сразу за ним, и скидываете всю защитную рамку.

В руках у вас остается сам двигатель и ножка, в которой проходят провода питания и расположен кнопочный механизм.

Разбираете эту ногу выкрутив 6 саморезов.

В первую очередь проверяйте пайку проводов. Вполне возможно один из них, или даже несколько отвалились или отгорели.

Если все цело, как понять какой провод куда идет и за что отвечает? Начинайте проверку с двух проводов от вилки питания.

Один из них, пусть это будет черный (как на фото снизу), через лампочку подсветки идет напрямую к двигателю вентилятора.

Второй провод заходит на нижнюю клемму наборного выключателя (кнопка 0).

Далее, путем нажатия соответствующих кнопок — 1-я скорость, 2-я, 3-я, замыкаются те или иные контакты переключателя, и тем самым изменяется скорость двигателя.

Каждый провод от этих кнопок идет к своему выводу на обмотке, с большим или меньшим числом витков. Подавая на них напряжение, вы заставляете пропеллер крутиться быстрее или медленнее.

Схема подключения напольного ветилятора

Упрощенная схема ветродуя выглядит следующим образом.

Типичные схемы большинства недорогих 3-х скоростных напольных вентиляторов примерно вот такие:

Нажатие каждой кнопки сопровождается замыканием своей контактной группы.

При этом другая контактная группа в этот момент размыкается.

Иногда эти контакты подгорают или не доходят до своей пластины. Тогда у вас пропадает какая-либо из скоростей.

Проверяется это все элементарно китайским мультиметром, в режиме прозвонки цепи.

Если у вас оборвется самый первый проводок или не будет контакта на нем, то мотор вентилятора просто не запустится. Поэтому при полностью неработающем вентиляторе, проверяйте в первую очередь его.

Если конечно перед этим вы убедились, что исправна сама вилка и шнур питания от нее. Это также вызванивается тестером.

Один конец щупов ставите на штырь вилки, а другим прикасаетесь к контактной площадке на кнопке «0». При исправности, должно быть нулевое сопротивление.

Далее можно проверить таким же образом провода на всех скоростях. Контактный щуп на вилку — другой щуп на отходящий провод от соответствующей кнопки скорости к двигателю.

Если везде по нулям, значит переключатель и провода у вас рабочие.

Далее проверяете второй контакт на вилке и тот проводок, который напрямую уходит мимо выключателя на движок. Убедитесь, что здесь шнур у вас тоже целый.

Только после этого можно переходить к проверке обмоток самого двигателя.

Как проверить обмотки вентилятора

На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.

Ищите общую точку цепи, как на схеме внизу.

Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.

Примерные значения сопротивления обмоток вентилятора могут быть следующими:

Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.

Все зависит от мощности вентилятора и сечения провода.

Сопротивление между выводами обмоток будут уже поменьше — 100-200 Ом.

Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.

Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.

Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.

Разборка и неисправность двигателя

Сначала двигатель нужно освободить от всех пластмассовых деталей. Откручиваете 4 винта с лицевой стороны и снимаете крышечку.

На новых моделях кроме винтов, еще имеются защелки. Их нужно отогнуть отверткой.

Чтобы отсоединить ногу, нужно найти еще один винтик, который обычно прячется под заглушкой.

Ослабляете его и вытаскиваете крепежный вал. Для демонтажа проводов, которые проходят сквозь ногу, их потребуется выкусить или выпаять с клеммников на кнопках скоростей.

При этом запишите или зарисуйте, куда какой изначально подключается.

В итоге у вас в руках должен оказаться голый мотор вентилятора без всего лишнего.

Разбираем его. Откручиваете винты, стягивающие заднюю крышку.

При этом перед разборкой, обязательно на всех крышках и железе ставьте отметки того, как все было собрано изначально.

Иначе после неправильной стыковки, у вас пропадет центровка. Возникнут проблемы с подклиниванием вала и вращением лопастей.

Неисправность термопредохранительного реле

Сняв подшипник, вы добираетесь до самих обмоток. Среди пучка проводов питания, идущих от переключателя, ищите специальное термореле.

Очень часто движок перестает работать после его перегорания. Данное реле должно срабатывать и размыкать цепь, при температуре обмоток в 135-145 градусов.

После остывания, реле вновь замыкается и вентилятор запускается. Так вот, иногда оно перегорает полностью и фактически играет роль предохранителя.

Если ваш вентилятор стал часто отключаться и самостоятельно запускаться вновь, виновата именно эта защита. Знайте, что просто так она не срабатывает. Это означает, что у вас либо подклинивает вал, либо приходит конец обмоткам и они перегреваются.

Перегрев обмоток может быть связан с разрушением маленькой крыльчатки, которая стоит на валу внутри самого двигателя. Она призвана обдувать и снижать температуру витков.

В самых дешевых моделях термодатчик-реле не ставят, в них все подключено напрямую. Исходя из этого, если ваш «термопредохранитель» сгорел, его можно конечно зашунтировать и запустить ветродуй. Но при этом вы останетесь без защиты от пожара.

Это реле также проверяется тестером.

Между его лапками должна быть цепь в режиме прозвонки.

Смещение вала и обрыв витков

Если все детали и релюшки внутри целые, остается внимательно через увеличительное стекло просмотреть обмотки, вал и ротор. Возможно вы увидите оборванные или покоцанные медные жилки.

Такое случается, когда подшипник выскакивает из своего посадочного места и ротор начинает биться по обмоткам.

У современных китайских напольных вентиляторов, довольно часто ослабевает винтовое соединение между двух половинок двигателя. Не забывайте, что вал с обоих сторон, одевается на самоцентрирующие меднографитовые втулки, которые плотно стопорятся в крышках.

При их сборке и затягивании, можно легонько постукать молоточком по самому трансформаторному железу, чтобы вал крутился легко, с небольшой инерцией. Кто-то пытается поймать центр самостоятельно и мастерит вот такой тихий ужас.

В конечном итоге вал вываливается из подшипника, в результате чего появляется клин. Как следствие, ротор начинает царапать обмотки и свою поверхность.

Также имейте в виду, что если ваш вентилятор упал и после этого перестал работать и вращаться, то и здесь скорее всего произошел перекос втулок. Ничего другого поломаться от такого падения не может.

Конденсатор от этого не испортится, обмотки залитые лаком не оборвутся. Разве что, некоторые кнопки могут отойти. Но в первую очередь проверяйте соосность подшипников. И тогда все будет работать как надо.

К сожалению, с механическим дефектом обмоток или ротора, а также их внутривитковыми замыканиями, вам самостоятельно не справиться. Перематывать движки дешевых ветродуев не рационально, гораздо проще будет купить новую модель.

Однако это уже последняя стадия проверки, и есть надежда, что вы до нее так и не доберетесь, найдя повреждение где-нибудь в другом месте, методами рассмотренными выше.

Поделиться новостью в соцсетях

Похожие записи
• Модульный выключатель нагрузки — отличия от автомата, как выбрать и где установить
• УЗМ 51МД и УЗИС С1 40 — схема подключения, ложные срабатывания защиты от искрения, отзывы, тестирование.
• Динамометрическая отвертка — обзор wera, wiha, weidmuller. Момент затяжки.

Подписка на рассылку

Вытяжной вентилятор – устройство, которое все чаще можно увидеть в домах наших сограждан. Причин для этого несколько. Во-первых, за последнее время благодаря значительному удешевлению стоимости производства подобных приборов, позволить себе такую покупку может практически каждый. Во-вторых, данный электроприбор, безусловно, является очень полезным приобретением для квартиры и частного дома.

Электрическая схема бытового вентилятора и ее особенности

Основная задача вытяжного вентилятора– обеспечивать принудительную искусственную циркуляцию воздуха в тех помещениях, где естественная циркуляция затруднена или недостаточно. Ярким примером подобного помещения может служить ванная комната. В многоквартирных домах, как правило, это помещение находится вдалеке от внешних несущих стен, а, следовательно, циркуляция воздуха в них затруднена. Если добавить к этому повышенную влажность и возникающую из-за нее плесень, то сразу становиться понятно, что вытяжной вентилятор в ванную комнату – это не просто дань моде, а реальная необходимость.

Для того чтобы подключить вентилятор, необходимо знать несколько небольших нюансов. Нужно понимать, что электрическая схема подключения вентилятора во многом определяется местом его установки и наличием у него особенностей в конструкции.

Основные схемы подключения:

1. Подключение со встроенным выключателем. Самая простая схема. К прибору подводится питание в 220 В. Включение, и выключение вентилятора происходит за счет встроенного в прибор выключателя.

2. Подключение через выключатель. Применив данную схему, включение и выключение вентилятора производится при помощи специального выключателя. Как правило, он располагается перед входом в комнату. Для такого подключения необходимо проложить 2 кабеля – один от распределительной коробки до выключателя, второй – до непосредственно самого прибора.

3. Подключение вентилятора с таймером. Особенность данных устройств в том, что выключаются они не сразу, а по истечении определенного времени. Это осуществляется за счет специального реле времени, которое производит автоматическое отключение прибора через заранее установленный промежуток времени (обычно от одной минуты до получаса). При таком подключении к выключателю идет один провод, а к прибору – два.

4. Подключение вентилятора с датчиком влажности. Электрическая схема управления вентилятором может предусматривать наличие датчика влажности, который измеряет показания в реальном времени и, сообразуясь с заданной программой, осуществляет контроль за работой прибора – производит его включение при повышении влажности и отключает его в тот момент, когда она достигает оптимальных значений. Схема подключения прибора аналогична той, что необходима для подключения вентилятора с таймером.

Большинство вентиляторов состоит из схем коммутации, запуска, обмоток электромотора. Элементов перечня касается ремонт. Часто в бытовых моделях используется тривиальная катушка, намотанная медной жилой с лаковой изоляцией. Рассмотрим сегодня, как делать ремонт вентиляторов своими руками, индуктивность сгорела, проволока порвалась по причине неосмотрительности оператора. Для восстановления катушки используется старое доброе приспособление, несмотря на простоту, не достанешь в магазине. С помощью механизма мотают индуктивности, используя электрический привод, работая ручками.

У промышленных вентиляторов по-другому, в отличие от бытовых чаще центробежные. Обмотка коллекторного, асинхронного двигателя в домашних условиях восстановлению не подлежит, сделать сложно будет. Умельцы повторяют в родных пенатах производственный заводской цикл.

Состав вентилятора

Типичный вентилятор включает:

• двигатель переменного, постоянного тока;
• маховик;
• кнопки, реле, контакторы;
• схема автоматической регуляции.

Опционально элементы отсутствуют, схематика ремонта выглядит следующим образом:

1. В первую очередь прозвоним обмотки двигателя. Безотносительно конструкции внутри имеются катушки, дают (на экране тестера) сопротивление единицы-десятки Ом. Обратите внимание: пусковые обмотки асинхронных двигателей прозванивают после конденсатора. Очевидный момент, игнорирование правила приводит к неразберихе. Конденсатор поворачивает фазу напряжения на 90 градусов, помогая создать правильное распределение поля внутри статора. Если двигатель коллекторный, обмотки соединены последовательно (конденсатора нет). Разумно прозвонить мотор на входе, поскольку неисправность может укрыться в другом месте. Зафиксирован обрыв или нет, снимаем щетки, займемся коллектором во вторую очередь. Звоним секции поочередно. При выявлении неисправности ремонтопригодность вентилятора охлаждения оценивается по конструкции. Сделать сложно, попытайтесь найти новый коллектор. Нечего говорить, у асинхронных двигателей с короткозамкнутым ротором барабан не ломается. Ток «беличьей клетки» сравнительно мал, медь, завальцованная внутрь, напротив, – толстая.
2. Во вторую очередь оценивают исправность жил, реле, кнопок. Прозванивается цепь, включая условия срабатывания терморегулятора. Методика реализации определена конструкцией. Имитируйте нагрев, зажигалкой подогревая датчик. Подход разумен в кухонных вытяжках, прочих приборах, где температура сравнительно высока. Кнопки проверяют на прохождение/прерывание электрического тока в соответствующих положениях. Часто ремонт бытовых вентиляторов своими руками касается коммутации. Кнопки нажимаются неаккуратно, проливается жидкость. Требуется восстановить правильное функционирование механической части, почистить контакты. Кто проливал варенье на пульт управления телевизором, поймет ситуацию. Механизм разбирается, контакты чистятся. Нелишним будет напомнить, что конденсатор пропускает переменный ток, в сладком случае проделывают две операции: звонят элемент на проверку наличия короткого замыкания (это поломка), подают питание переменным током и проверяют прохождение сигнала со стороны обмотки. С полной уверенностью скажем: поломан ли конденсатор.

Бытовые вентиляторы

Бытовые вентиляторы разнятся конструкцией, применяются схожие технические решения. Приведем краткий перечень тех мест, где полезна вращающаяся крыльчатка:

• компрессоры холодильников непременно имеют принудительный обдув;
• ремонт вентилятора блока питания является заурядной проблемой;
• каждый асинхронный двигатель содержит пару крыльчаток на валу для обдува катушек статора;
• ни один пылесос не обходится без двигателя с лопастями;
• кулер процессора представляет собою уменьшенную копию бытового вентилятора;
• без вентилятора отопителя ни один салон авто не прогреется как следует, а ремонт гидромуфты вентилятора набил оскомину некоторым водителям;
• вытяжки кухонные, туалетные и прочие имеют в своем составе мотор и крыльчатку.

Неполный перечень бытовой техники, применяющей вентиляторы. Системный блок компьютера излишне шумит — потребуется смазка кулеров. Аккуратно отдирается пинцетом наклейка на корпусе вентилятора, торец оси выходит прямо сюда. Капните пару капель на точку скольжения, шумность должна уменьшиться. Где встречаются вентиляторы, применимы перечисленные выше приемы ремонта. Различие в размерах, назначении и прочих деталях.

Изучив принципы формирования индуктивностей, принимайтесь за замену катушек статора двигателей. Длительный, нудный процесс, заниматься не рекомендуется, кто решится — сфотографируйте ремонтируемую часть, выкусите проводку, намотайте правильно витки, нужным образом проведите обратное подключение. Звучит непросто, выполнить сложнее. Часто катушки лишены оболочки. Моток проводов, непонятным образом соединен с соседними катушками. Бытовой вентилятор смотрится страшно в разобранном виде. Под проволоку статор имеет кюветы, куда сложно уложить витки. Ремонтом двигателей бытовых вентиляторов никто не занимается.

Дамы вообще считают: разобранный вентилятор негодный, выкидывают разложенные тут и там детали. Не оставляйте раскуроченный прибор без присмотра.

Достался мне почти даром некондиционный вентилятор West SF-1602T (с мех. таймером) китайского производства, продаваемый нашей фирмой Ост-Вест. Примерная стоимость аналогичного у нас около 20$. Обмотки двигателя не звонились. По наружным проводам только серый-синий 0,1к. Внешний конденсатор одним концом к черному общему и вторым к просто к одному выводу из обмоток (после вскрытия, см.далее). Больше ничего полезного. Снял задний кожух двигателя (на нем еще прикручен поворотный механизм и внешний конденсатор) и среднюю часть (пластины с катушками). Передний кожух с ротором остались на передней панели вентилятора за ненадобностью в манипуляциях. При деталном осмотре контактов проводников обнаружились несколько обрывов (как бы сгнили) выводов катушек под кембриками. Восстановил контакты. Добавилось определение: черный (общий)-красный 1,0к. Естесственно ничего не работает. В итоге был предпринят почти вандальный, но единственный, поэтому правилный вариант (уже сомнительно) — распаять все выводы катушек. Про перепайку остальных контактов на всякий случай на подумал, ибо было поздно уже. Зарисовал выводы с точностью до 99%. Три проводника выходили почти из одной точки — их я не подписывал (ну, неудобно было), просто зарисовал местоположение. После освобождения выводов обмоток «из плена» все зазвонилось. Четыре обмотки — 1.0к, 0.2к, 0.1к и 0.7к. Используя свои зарисовки и логические вычисления (по поводу трех проводников из одной точки) восстановил схему подключения обмоток и конденсатора (см. рис.)

Как разобрать напольный вентилятор

Из сказанного понятно: внутри напольного вентилятора ломаться нечему. Это двигатель и конденсатор. Остальное приходится на механическую часть, редуктор. При наличии свиста и шума попробуйте смазать шестерни. Как это делать, понятно из сказанного. В корпусе редуктора пара отверстий для этих целей. Солидол сгодится для пластиковых деталей.

Самостоятельный ремонт напольного вентилятора не должен вызывать больших затруднений. Замените двигатель на подходящий по весу и размеру. Основные виды поломок касаются механической части, восстановление проводится обычными (сварка пластмассы полиэтиленом) методами умелыми руками.

Ремонт тепловентилятора дуйчика своими руками — схема, причины неисправности, термозащита.

С появлением первых холодов, главной палочкой-выручалочкой в согревании наших жилищ и офисов, становятся не громоздкие масляные батареи или конвекторы, а небольшие и компактные тепловентиляторы.
Именно они позволяют за очень короткий промежуток времени, поднять температуру в комнате сразу на несколько градусов.

Однако в результате эксплуатации, что называется по полной, рано или поздно наступает момент, когда дуйчик перестает работать. Что делать в этом случае? Бежать в магазин за новой моделью Scarlet (Скарлет), Saturn (Сатурн) или Comfort (Комфорт) и надеяться что они окажутся гораздо надежнее?

Стоят ведь они не очень дорого. Однако вовсе не обязательно покупать еще один тепловентилятор, если можно отремонтировать имеющийся своими руками.

Для того чтобы найти причину поломки, потребуется всего лишь 2 вещи — отвертка и мультиметр.

Самое главное определить, есть контакт в той или иной цепи, или его нет. Давайте рассмотрим подробнее как устроены тепловентиляторы, как их разобрать, что чаще всего выходит из строя и проследим последовательную цепочку проверки одного элемента за другим.

Шнур питания и плохой контакт

Первое что нужно сделать, это прозвонить и проверить целостность шнура питания и всех видимых контактов. Может вам вовсе и не придется далеко залазить во внутренности устройства, а беда окажется на «поверхности».

Для этого откручиваете и снимаете нижнюю или боковую крышку, в зависимости от вашей модели.

Имейте в виду, что центральные винтики изначально откручивать не стоит, так как на них крепится моторчик.

Уберёте их и все внутренности развалятся. Будет лучше, чтобы сам двигатель сидел закрепленным за одну из крышек.

Далее находите контакты, куда приходят провода питания 220в. Если «повезет», иногда без всяких приборов можно сразу увидеть отгоревший проводок.

Садите его на место и весь ремонт заканчивается. Если проблема посерьезнее, то далее просто прощупайте и подергайте все клеммные зажимы.

Так как вентилятор в процессе работы вибрирует, вполне возможно, что какой-то из них элементарно отошел со своего места. Обнаружить плохой контакт на клеммнике можно и по характерным следам подгорания.

Часто такие дефекты становятся причиной того, что тепловентилятор самопроизвольно включается и выключается. Особенно когда его шевелишь и двигаешь.

Если выявили подобное, зачистите и затем протрите площадку ваткой смоченной в спирте.

Далее плоскогубцами слегка подожмите клемму и оденьте ее обратно.

Только после всех этих манипуляций, можно переходить к проверке измерительными приборами.

Переключаете тестер в режим прозвонки, и щупами поочередно проверяете целостность проводов питания. Для этого дотрагиваетесь до вводных контактов внутри вентилятора и металлических штырьков на вилке.

Если все исправно, тестер будет издавать звук или показывать нулевое сопротивление.

Если у вас при включении в сеть что-то работает, например крутится вентилятор, но воздух при этом холодный, то шнур конечно тут не причем. Его проверку в этом случае можно опустить.

Таким же образом прозванивается микровыключатель, который иногда встраивается в корпус.

Переключаете его клавишу и проверяете что цепь есть.

Эти штуки при больших токах очень часто выходят из строя. Ремонт в этом случае довольно простой. Два проводка подходящих к нему выкусываются и соединяются между собой напрямую.

Место соединения изолируется защитным колпачком СИЗ или простой изолентой.

Единственный минус — отныне тепловентилятор будет работать сразу же после того, как вы воткнули вилку в розетку.

Когда переключатель не причем, проверяете следующие элементы цепи. Кстати, не забывайте и про механическую часть.

Сразу после вскрытия корпуса, рукой попробуйте прокрутить лопасти. Они должны свободно вращаться.

Здесь необходимо убедиться, что ничего не заедает и нет никаких посторонних предметов застрявших на валу.

Не реагирует при включении

Если тепловентилятор не включается при подключении к сети и нажатии кнопки, тут может быть несколько причин неисправности. Первое что нужно сделать – проверить электрический шнур, возможно при летнем хранении его где-нибудь перебили. Не помогло? Берем отвертку и мультиметр, после чего приступаем к самостоятельному ремонту тепловентилятора. Вероятнее всего причиной неисправности является блок предохранителей, один из которых сработал при перегреве.

На примере бытового обогревателя Scarlett SC158

рассмотрим в виде пошаговой инструкции, как починить тепловентилятор своими руками:

Сначала выкручиваем винтики на задней крышке, их обычно 6 штук, как показано на фото.

Обращаем Ваше внимание на то, что заменять предохранители тонкими проволочками (жучками), категорически запрещается. При таком способе ремонта тепловентилятора своими руками Вы сделаете пожароопасный обогреватель, который не будет срабатывать при перегреве!

Видео инструкция по ремонту:

Как найти поломку мультиметром и отремонтировать ее

Переключатели и термостат

Какие еще электрические элементы в цепи могут выйти из строя? Сразу после проводов питания идет терморегулятор и переключатель режимов.

Снаружи корпуса это привычные всем » ручки — колесики».

Некоторые ошибочно принимают терморегулятор за элемент, регулирующий скорость вращения лопастей. На самом деле это биметаллическая пластина, и один из проводов питания от вилки приходит именно на нее.

При кручении этой ручки должно раздаваться еле слышимое клацанье. Это означает что термостат включается и выключается. Если в схеме отсутствует отдельный микровыключатель, то он выполняет и его функцию.

Но главная его задача заключена в другом. При достижении тена и корпуса обогревателя определенной температуры (которую вы сами и выставляете накрутив ручку), биметаллическая пластинка внутри терморегулятора изгибается и отщелкивает свои контакты — вентилятор полностью отключается.

Проверяется исправность этого элемента также мультиметром. Подводите два щупа к контактам и крутите ручку. В режиме прозвонки звук будет появляться и исчезать.

По той же схеме проверяется и переключатель режимов. Поворачивая его ручку, вы включаете один тен, два или просто ставите дуйчик в режим вентилятора без обогрева.

Только когда будете снимать клеммы для прозвонки, лучше заранее сфотографируйте их изначальное подключение на смартфон, дабы потом не перепутать контакты.

Токи в этих элементах гуляют не слабые — порядка 10А. Поэтому пропадание цепи в них не такая уж и редкость. Правда самую первую проверку термостата и 4-х позиционного переключателя можно сделать и «на нюх».

Выгорание контактов при такой нагрузке никогда не проходит бесследно. Дымить и вонять такие вещи будут точно.

Термозащита тепловентилятора

Если и здесь все в порядке, идем дальше. Непосредственно возле тенов находится сразу две системы защиты. Они состоят из биметаллической пластины и термопредохранителя на 121 градус.

Оба этих элемента в исправном состоянии должны давать цепь и издавать звук при прозвонке, т.е. показывать короткое замыкание через себя.

Имейте в виду, что здесь соединять напрямую ничего нельзя! Именно эта система обеспечивает защиту от пожара.

Уберёте ее, и никакие УЗИС и другие устройства от искрения вас не спасут.

Питание здесь подается на правый контакт сверху. Далее через предохранитель, напряжение поступает на левый разъем.

С этого разъема сверху подключается кулер и иногда неоновый индикатор. А снизу через термопластинку питание идет на два тена.

То есть при сгорании этого главного предохранителя, перестает работать как вентилятор, так и обогрев. При срабатывании биметаллической пластины, отключается только обогрев, вентилятор же продолжает по прежнему вращаться, охлаждая спираль.

С обратной стороны этой двойной защиты, на противоположные контакты нагревательного элемента, подходят проводки от переключателя режимов.

Включая его, мы подключаем в цепочку либо один тен, либо задействуем сразу две спирали. Получается, что на предохранитель подается фаза, а на контакты с обратной стороны через переключатель — ноль. Либо наоборот, в зависимости от того, как вы воткнули вилку в розетку.

Типичные схемы подключения тепловентиляторов обогревателей выглядят следующим образом:

Очень часто в этой цепочке, именно термопредохранитель является главной причиной неработоспособности всего устройства.

При этом его замена не так проста как кажется на первый взгляд. Не даром завод здесь использует заклепки, а не пайку.

Плохо работает

Если тепловентилятор плохо греет воздух, тогда эта проблема считается последней. Обычно эту поломку может вызвать загрязнение запчастей. Если ваш ТЭН будет в пыли, тогда соответственно и нагрев будет происходить слабо. Этот ремонт не считается сложным и вам необходимо просто выполнить чистку устройства. Для этого возьмите пылесос и пройдите по всем элементам цепи. Выполнение этого процесса поможет справиться с проблемой. Также вам необходимо проверить исправность электрической вилки. Возможно причина поломки возникает именно из-за нее. Если провод будет сломан, тогда вам необходимо выполнить замену вилки.

Это все советы по самостоятельному ремонту тепловентилятора. При самостоятельном выборе тепловентилятора лучше отдать предпочтение моделям, которые имеют керамический нагревательный элемент. Надеемся, эта статья поможет устранить все неисправности.

Если вам будет интересно читайте: электрический теплый плинтус.

Как заменить термопредохранитель

Паять здесь не рекомендуется, так как в процессе пайки температура поднимается свыше расчетных 121 градуса. Но если у вас выхода нет, придется использовать хороший теплоотвод.

Негодный предохранитель выкусываете и обрабатываете флюсом латунные отверстия в местах клепок.

Сам термопредохранитель, а именно подходящие к нему проводки, плотно обжимаете пинцетом или искривленными длинногубцами. Тем самым при пайке, тепло будет как бы отводиться через них, не доходя до самого корпуса.

100% отвода тепла вы конечно не добьетесь, но все же большая его часть уйдет именно через широкие губки инструмента.

Если вы вообще не хотите паять, то можно воспользоваться винтиками. Главное иметь достаточной длины отводы.

Загибаете их колечком, и в местах заклепок ставите маленькие винты. Этими винтиками закрепляете предохранитель на своем посадочном месте.

Подобрать и заказать себе нужный термопредохранитель на любую температуру и силу тока можно отсюда.

Если не нашли точно совпадающий по градусам, выбирайте модели с температурой от 110 до 140С, не более.

Термореле

Еще один предохранитель, а вернее термопредохранительное реле, защищающее сам двигатель, запрятан довольно далеко. Он предназначен для защиты обмоток от перегрева.

Такой же защитой снабжаются и обычные напольные вентиляторы. Подробно о специфике их проверки и замены, можно прочитать в статье по ссылке ниже.

Обычно он самовосстанавливающийся, то есть через какое-то время после остывания обмоток, дуйчик вновь можно запустить без каких-либо проблем. Выглядит это следующим образом.

Вы включаете холодный тепловентилятор в сеть, он работает некоторое время, после чего самопроизвольно перестают вращаться лопасти. Тэны по началу еще греют, а затем также вырубаются.

После остывания, как ни в чем не бывало весь цикл повторяется по новой. Если у вашего девайса подобные симптомы, и термостат тут не причем, то смотрите в сторону именно этой защиты обмоток.

Кстати, когда сгорает термопредохранитель на 121 градус, повнимательнее присмотритесь к биметаллической пластине после него. Скорее всего с ней также что-то не в порядке.

По идее она должна срабатывать раньше. В противном случае предохранитель в ближайшее время сгорит опять. Поэтому если есть какие-либо подозрения, лучше заменить обе детали сразу.

После ремонта, обязательно соберите все провода при помощи стяжек в один пучок и запрячьте подальше от лопастей. Иначе их может запросто перерубить винтом.

Лопасти не крутятся

Если тепловентилятор работает, но не крутится вентилятор, вероятнее всего причина неисправности – перестал работать мотор. Что делать в этом случае? Прозвоните деталь мультиметром и проверьте его внутренности. Возможно, просто износились подшипники, которые следует заменить. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье!

Еще один вариант поломки – сильное загрязнение пылью, в результате чего вентилятор не крутит либо часто выключается. Попробуйте выполнить ремонт мотора своими руками, протерев его тряпкой и капнув немного машинного масла между подвижной и неподвижной частью. Не помогло? Меняем электромотор, который сломался, на новый, с такими же характеристиками.

Как разобрать вентилятор скарлет комфорт

Если у вас сломался бытовой вентилятор, не спешите его нести в ремонт и, тем более, выбрасывать. В некоторых случаях неисправности бывают на столько простые, что для их устранения не требуются особые профессиональные навыки. В таких обстоятельствах ремонт комнатного вентилятора своими руками не занимает много времени, а экономия денежных средств — существенная. Вызов мастера на дом сейчас в некоторых службах сервиса стоит не менее 300 рублей, не говоря уже о работе, замене деталей и стоимости самих деталей в сервисах…

Вентилятор не вращается. Проверьте наличие напряжения в розетке тестером или мультиметром. Либо можно включить любой исправный бытовой электроприбор (утюг, зарядное устройство для мобильного телефона и другие) для диагностики работоспособности розетки.

Убедившись в наличии питания в розетке, открутите крышку коробки с кнопками переключения на штативе вентилятора.

Так как вентилятор не крутится при включении таймера, и любой из кнопок скоростей (0;1;2;3), логично предположить, что напряжение на переключатель не поступает или неисправен электродвигатель.

В коробке вы увидите переключатель скоростей вращения электродвигателя и механический таймер (реле времени). Один провод питания идет напрямую к контакту электродвигателя, второй через таймер и 4 кнопки переключателя к различным обмоткам двигателя. В первую очередь надо проверить надежность контактов переключателя и целостность проводов.

Это можно сделать мультиметром, проверяя наличие напряжения на выходе таймера. Для этого, его переключатель должен быть в положении «ОN». После чего последовательно включаем кнопки скоростей, проверяя напряжение на выходе каждой кнопки.

В целях безопасности рекомендуется проверять целостность цепи мультиметром, в режиме прозвона, без подключения вентилятора к сети.

В нашем случае тестирование показывает, что нет цепи через таймер, значит комнатный вентилятор не работает по причине неисправности в контактной группе таймера.

Контакты представляют собой две медные пластины, которые замыкаются приводом под давлением вращающегося диска переключателя таймера. При отсчете установленного времени, привод входит в прорезь на диске размыкая контакты. Отсутствие электрической цепи может быть вызвано износом приводного механизма, который недостаточно прижимает пластины или окислившиеся контакты.

Методы устранения неисправности

Корпус таймера прозрачный, все механические шестерни, привод и положение контактов видно. Сложность самостоятельного ремонта таймера состоит в том, что не рекомендуется отвинчивать и открывать крышку.

Механизм шестереночной передачи таймера имеет взведенную пружину, оси шестеренок прижимаются в гнездах верхней крышки, которая имеет стопорные элементы. Открывая крышку, вы освободите пружину, шестерни раскрутятся и разлетятся в разные стороны. Подобный ремонт комнатного вентилятора следует проводить, имея навыки часового мастера.

В бытовых условиях проще аккуратно просверлить отверстие Ø 5-8 мм над контактами, через которое пинцетом можно будет подогнуть пластины или почистить контакты. Отверстие на работу таймера не повлияет, потом его можно заклеить прозрачным скотчем. После восстановления контакта, включаем вентилятор и проверяем работу во всех режимах, при положительном результате собираем конструкцию в исходное состояние.

Если приводные механизмы и контакты таймера починить не удается, можно его исключить из схемы, подключив провод напрямую к входной клемме на «0»-й кнопке переключателя скоростей. На этом ремонт вентилятора завершен.

Ремонт напольного вентилятора своими руками. Все причины почему не крутится и как разобрать.

В самые жаркие летние дни, единственным спасением от изнывающего зноя, является обычный напольный вентилятор.

Далеко не каждый может позволить себе полноценную сплит систему или хотя бы мобильный кондиционер.

Но к сожалению, и этот недорогой и доступный ветродуй, время от времени ломается. Особенно летят как семечки китайские модели.

А их на нашем рынке подавляющее большинство. Что же делать, если вентилятор перестал вращаться и работать? Какие у него основные болячки и из-за чего он ломается?

Всего можно выделить 5 основных причины выхода из строя напольных вентиляторов:

• старая засохшая смазка или ее недостаток

• высохший конденсатор

• перегорание термического реле или предохранителя

• витковое замыкание обмоток или обрыв проводов

• механическое смещение вала двигателя

Главная проблема дешевых моделей, на которую почему-то мало кто обращает внимание — неправильное литье лопастей. Из-за этого происходит дисбаланс, разбиваются подшипники, увеличиваются зазоры.

На это вы повлиять никак не можете, так как уже купили вентилятор с таким изначальным дефектом. Иногда он вроде бы и работает, нормально вращается крыльчатка, но при этом не дует.

То есть, никакого охлаждающего потока воздуха от него нет. Из-за чего это происходит?

Из-за неправильного угла атаки лопастей. Его лепестки деформированы и гоняют воздушный поток по кругу, а не выбрасывают наружу.

Этот эффект может проявиться со временем, после того как вентилятор долго стоял под прямыми лучами солнца и его крыльчатка нагревшись, начала постепенно менять свою форму.

Лечится это только заменой крыльчатки на новую.

Наиболее часто встречающейся проблемой, является засохшая смазка или ее недостаток. Вентилятор начинает подклинивать, терять обороты и как следствие, увеличивается нагрузка на двигатель. Ветродуй уже не работает в полную силу.

Движок намотанный тоненькой проволокой в 0,2мм начинает греться и постепенно выгорают обмотки.

Как выявляется подобный дефект? В этом случае вентилятор перестает вращаться. Он гудит, но крыльчатка не крутится.

А еще бывает, что он запускается только на 3-й скорости, а на первые две вовсе не реагирует. Ему просто не хватает мощи, чтобы провернуть вал.

Дабы его завести, приходится как на старых самолетах, в наглую раскручивать лопасти.

Кстати, такой же симптом может быть и при повреждении пускового конденсатора. Как же без приборов узнать, какая причина виновата в поломке?

Для этого нужно хотя бы добраться до вала двигателя, сняв защитный кожух и лопасти. Если вал от руки будет вращаться с большим трудом, то вините грязь и засохшую смазку.

А если он крутиться легко и у него есть инерция, то скорее всего накрылся кондер. Симптом — включили вентилятор в розетку, а он не крутится. При этом прокручиваете в наглую мотор и он запускается.

Если рукой при работе придержать лопасти вентилятора, он опять может остановиться. Проверяется конденсатор мультиметром, если у него есть соответствующая шкала замера емкости.

Для замены подбирайте новый кондер по таким же параметрам, какие указаны на корпусе старого.

Кстати, еще не до конца высохший конденсатор, также влияет на обороты. Если вы заметили, что они у вас упали и вентилятор стал крутиться медленнее, это звоночек для его проверки.

Проблема тугого вращения решается новой смазкой подшипников. Здесь используются, так называемые подшипники скольжения. Кто-то называет их втулками.

Применять шарики в таких конструкциях дороговато, да и гремят со временем они будь здоров. Для ремонта вовсе не обязательно разбирать весь двигатель целиком. Достаточно открутить несколько винтиков и брызнуть в нужные места универсальным аэрозолем WD40.

Как же добраться до втулок, не снимая движок? Для начала, откручиваете центральный винт на задней стенке защитного кожуха.

Еще один саморез прячется в регулировочной кнопке-рычаге для поворота или стопора головы вентилятора.

После этого, задняя крышка легко снимается со своего места. Что находится под ней? Здесь вы можете увидеть редуктор поворотного механизма, который придает вращение всей голове.

Снизу к нему подходит специальная тяга.

Сверху закреплен пусковой конденсатор движка.

Кстати, имейте в виду, что в разных моделях его может там и не быть. В этом случае, ищите его возле кнопок переключения скоростей.

Чтобы получить доступ к подшипнику двигателя, вам потребуется снять редуктор. Крепится он на трех винтиках, а снизу подпирается тягой.

Скручиваете винты и отсоединяете тягу. После этого редуктор снимается с вала и вы получаете доступ к задней втулке.

Больше ничего раскручивать и разбирать не нужно. Остальное за вас сделает вэдэшка.

Одеваете на баллончик WD40 узкую направляющую трубочку и несколько раз пшыкаете в зазор между валом и подшипником.

После разбрызгивания WD40, рукой проворачиваете вал в разные стороны и немного двигаете его вперед-назад.

Лишняя загустевшая смазка, посторонний мусор и пыль будут постепенно выходить наружу. Эти излишки грязи легко удаляются ватными палочками.

Если у вас есть густая смазка по типу циатим или литол, желательно нанести ее на червяк редуктора. После этих чистящих процедур, капаете на подшипник с внешней стороны несколько капель масла для швейных машинок.

Только не нужно наносить ее через чур много. Иначе она в последствие растекается по всем местам и на нее налипает пыль, обратно превращаясь в грязь. В итоге вы опять получите клин и проблему с вращением вентилятора.

Возле втулок в отдельных моделях ставят войлочные шайбы. Они пропитываются маслом и при нагреве, масло стекает на вал, смазывая его.

Собирается все в обратной последовательности. Тяга — три винта редуктора — внешняя крышка.

Кстати, если через чур затянуть центральный саморез на задней крышке, а это именно саморез, а не винт, он может пройти сквозь пластмассу поворотного редуктора и упереться в вал.

С задним подшипником разобрались, далее переходите к передней части вентилятора. Здесь по центру стоит защитный колпачок.

Он откручивается, внимание — по часовой стрелке, так как резьба здесь левая.

Скидываете его и снимаете пропеллер с вала. Вы получаете доступ уже к переднему подшипнику скольжения.

Принцип здесь тот же самый. Сначала выдавливаете и размягчаете старую смазку и грязь вэдэшкой, а потом наносите новую.

После этого одеваете пропеллер обратно и закрываете крышечку. Закончив ремонт, включаете вентилятор на повышенных оборотах, и дав ему поработать так несколько минут, переключаете на ту скорость, которая требуется.

Если повреждение более сложное и простая смазка не помогает, придется разобрать вентилятор по детальнее.

Сперва проделываете все махинации по разборке как указано выше. После снятия пропеллера, откручиваете пластиковую переднюю контргайку ,которая располагается сразу за ним, и скидываете всю защитную рамку.

В руках у вас остается сам двигатель и ножка, в которой проходят провода питания и расположен кнопочный механизм.

Разбираете эту ногу выкрутив 6 саморезов.

В первую очередь проверяйте пайку проводов. Вполне возможно один из них, или даже несколько отвалились или отгорели.

Если все цело, как понять какой провод куда идет и за что отвечает? Начинайте проверку с двух проводов от вилки питания.

Один из них, пусть это будет черный (как на фото снизу), через лампочку подсветки идет напрямую к двигателю вентилятора.

Второй провод заходит на нижнюю клемму наборного выключателя (кнопка 0).

Далее, путем нажатия соответствующих кнопок — 1-я скорость, 2-я, 3-я, замыкаются те или иные контакты переключателя, и тем самым изменяется скорость двигателя.

Каждый провод от этих кнопок идет к своему выводу на обмотке, с большим или меньшим числом витков. Подавая на них напряжение, вы заставляете пропеллер крутиться быстрее или медленнее.

Упрощенная схема ветродуя выглядит следующим образом.

Типичные схемы большинства недорогих 3-х скоростных напольных вентиляторов примерно вот такие:

Нажатие каждой кнопки сопровождается замыканием своей контактной группы.

При этом другая контактная группа в этот момент размыкается.

Иногда эти контакты подгорают или не доходят до своей пластины. Тогда у вас пропадает какая-либо из скоростей.

Проверяется это все элементарно китайским мультиметром, в режиме прозвонки цепи.

Если у вас оборвется самый первый проводок или не будет контакта на нем, то мотор вентилятора просто не запустится. Поэтому при полностью неработающем вентиляторе, проверяйте в первую очередь его.

Если конечно перед этим вы убедились, что исправна сама вилка и шнур питания от нее. Это также вызванивается тестером.

Один конец щупов ставите на штырь вилки, а другим прикасаетесь к контактной площадке на кнопке «0». При исправности, должно быть нулевое сопротивление.

Далее можно проверить таким же образом провода на всех скоростях. Контактный щуп на вилку — другой щуп на отходящий провод от соответствующей кнопки скорости к двигателю.

Если везде по нулям, значит переключатель и провода у вас рабочие.

Далее проверяете второй контакт на вилке и тот проводок, который напрямую уходит мимо выключателя на движок. Убедитесь, что здесь шнур у вас тоже целый.

Только после этого можно переходить к проверке обмоток самого двигателя.

На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.

Ищите общую точку цепи, как на схеме внизу.

Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.

Примерные значения сопротивления обмоток вентилятора могут быть следующими:

Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.

Все зависит от мощности вентилятора и сечения провода.

Сопротивление между выводами обмоток будут уже поменьше — 100-200 Ом.

Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.

Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.

Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.

Сначала двигатель нужно освободить от всех пластмассовых деталей. Откручиваете 4 винта с лицевой стороны и снимаете крышечку.

На новых моделях кроме винтов, еще имеются защелки. Их нужно отогнуть отверткой.

Чтобы отсоединить ногу, нужно найти еще один винтик, который обычно прячется под заглушкой.

Ослабляете его и вытаскиваете крепежный вал. Для демонтажа проводов, которые проходят сквозь ногу, их потребуется выкусить или выпаять с клеммников на кнопках скоростей.

При этом запишите или зарисуйте, куда какой изначально подключается.

В итоге у вас в руках должен оказаться голый мотор вентилятора без всего лишнего.

Разбираем его. Откручиваете винты, стягивающие заднюю крышку.

При этом перед разборкой, обязательно на всех крышках и железе ставьте отметки того, как все было собрано изначально.

Иначе после неправильной стыковки, у вас пропадет центровка. Возникнут проблемы с подклиниванием вала и вращением лопастей.

Сняв подшипник, вы добираетесь до самих обмоток. Среди пучка проводов питания, идущих от переключателя, ищите специальное термореле.

Очень часто движок перестает работать после его перегорания. Данное реле должно срабатывать и размыкать цепь, при температуре обмоток в 135-145 градусов.

После остывания, реле вновь замыкается и вентилятор запускается. Так вот, иногда оно перегорает полностью и фактически играет роль предохранителя.

Если ваш вентилятор стал часто отключаться и самостоятельно запускаться вновь, виновата именно эта защита. Знайте, что просто так она не срабатывает. Это означает, что у вас либо подклинивает вал, либо приходит конец обмоткам и они перегреваются.

Перегрев обмоток может быть связан с разрушением маленькой крыльчатки, которая стоит на валу внутри самого двигателя. Она призвана обдувать и снижать температуру витков.

В самых дешевых моделях термодатчик-реле не ставят, в них все подключено напрямую. Исходя из этого, если ваш «термопредохранитель» сгорел, его можно конечно зашунтировать и запустить ветродуй. Но при этом вы останетесь без защиты от пожара.

Это реле также проверяется тестером.

Между его лапками должна быть цепь в режиме прозвонки.

Если все детали и релюшки внутри целые, остается внимательно через увеличительное стекло просмотреть обмотки, вал и ротор. Возможно вы увидите оборванные или покоцанные медные жилки.

Такое случается, когда подшипник выскакивает из своего посадочного места и ротор начинает биться по обмоткам.

У современных китайских напольных вентиляторов, довольно часто ослабевает винтовое соединение между двух половинок двигателя. Не забывайте, что вал с обоих сторон, одевается на самоцентрирующие меднографитовые втулки, которые плотно стопорятся в крышках.

При их сборке и затягивании, можно легонько постукать молоточком по самому трансформаторному железу, чтобы вал крутился легко, с небольшой инерцией. Кто-то пытается поймать центр самостоятельно и мастерит вот такой тихий ужас.

В конечном итоге вал вываливается из подшипника, в результате чего появляется клин. Как следствие, ротор начинает царапать обмотки и свою поверхность.

Также имейте в виду, что если ваш вентилятор упал и после этого перестал работать и вращаться, то и здесь скорее всего произошел перекос втулок. Ничего другого поломаться от такого падения не может.

Конденсатор от этого не испортится, обмотки залитые лаком не оборвутся. Разве что, некоторые кнопки могут отойти. Но в первую очередь проверяйте соосность подшипников. И тогда все будет работать как надо.

К сожалению, с механическим дефектом обмоток или ротора, а также их внутривитковыми замыканиями, вам самостоятельно не справиться. Перематывать движки дешевых ветродуев не рационально, гораздо проще будет купить новую модель.

Ознакомиться с актуальными ценами на них, подобрать себе подходящий вариант (напольный, настольный, настенный, потолочный) + заказать с доставкой на дом можно вот ЗДЕСЬ.

Однако это уже последняя стадия и есть надежда, что вы до нее так и не доберетесь, найдя повреждение где-нибудь в другом месте, методами рассмотренными выше.

Инструкция и руководство для
Scarlett SC-1175 на русском

Обзор соковыжималки Scarlett SC-JE50S08, готовим яблочно-морковный сок.

Вентилятор Scarlett SC-1175

Ремонт вентилятора Scarlett SC 373.

Распаковка, сборка, тест — Напольный вентилятор Scarlett (как собрать)

Вентилятор Scarlett SC-1171 — видео обзор

Вентилятор Scarlett SC-1371 — обзор

RUS напольный вентилятор.

SCARLETT

Меры безопасности, Сборка вентилятора, Работа

RUS РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

УСТРОЙСТВО ИЗДЕЛИЯ

1. Передняя защитная решётка

Гайка крепления лопастей

Гайка крепления задней решётки

Задняя защитная решётка

Кнопка включения режима поворота
Кожух электродвигателя
Вал
Блок управления

11. Винт В
12. Винты
13. Винтрегулировки наклона
14. Декоративная накладка
15. Выдвижная штанга
16. Зажим стойки
17. Стойка
18. База
19. Таймер

20. Кнопки управления

МЕРЫ БЕЗОПАСНОСТИ
•

Внимательно прочитайте Руководство по эксплуатации и сохраните его в качестве

• Неправильное обращение с прибором может привести к его поломке и причинить вред

Перед первоначальным включением проверьте, соответствуют ли технические

характеристики изделия, указанные на наклейке, параметрам электросети.

Использовать только в бытовых целях в соответствии с данным Руководством по

эксплуатации. Прибор не предназначен для промышленного применения. Не использовать вне помещений. Всегда
отключайте устройство от электросети перед очисткой, или если Вы его не используете.

• Во избежание поражения электрическим током и возгорания, не погружайте прибор в воду или другие жидкости. Если это

произошло, НЕ БЕРИТЕСЬ за изделие, немедленно отключите его от электросети и обратитесь в Сервисный центр для
проверки.

Не пользуйтесь устройством в ванных комнатах и около воды. Не располагайте прибор вблизи источников тепла. Во

избежание поражения электрическим током не включайте прибор влажными руками.

• Не позволяйте детям играть с прибором. Не оставляйте включенный прибор без присмотра.
• Не используйте принадлежности, не входящие в комплект поставки.
•

Не пытайтесь самостоятельно ремонтировать устройство. При возникновении неполадок обращайтесь в ближайший

• Не используйте прибор с поврежденным шнуром питания. Следите, чтобы шнур питания не касался острых кромок и горячих

поверхностей. Не тяните за шнур питания, не перекручивайте и не наматывайте его вокруг корпуса устройства. Избегайте
контакта с движущимися частями прибора. Не просовывайте карандаши или другие предметы через защитную решетку
работающего вентилятора. Не включайте вентилятор без установленных защитных решёток.

СБОРКА ВЕНТИЛЯТОРА
•

Вентилятор поставляется в разобранном виде. Перед началом сборки убедитесь, что комплект поставки полный и

комплектующие не повреждены.

• Не подключайте прибор к электросети, предварительно полностью не собрав его. Установите стойку на основание и закрепите

винтами (в комплекте). Снимите со стойки зажим, наденьте декоративную накладку и опустите её на основание. Выдвиньте
штангу на желаемую длину, установите зажим на место и затяните его. Установите электродвигатель и блок управления на
штангу и закрепите винтом В.

• Отвинтите фиксирующие гайки: лопастей — по часовой стрелке, а задней решетки — против часовой стрелки, и снимите их с

вала вентилятора. Наденьте заднюю решётку на вал вентилятора. Накрутите на вал гайку задней решетки и затяните её.

Установите лопасти на вал так, чтобы они достали до фиксатора. Чтобы зафиксировать их, затяните фиксирующую гайку
лопастей против часовой стрелки. Совместите переднюю и заднюю решётки так, чтобы логотип, расположенный в центре

передней решётки, располагался горизонтально, и скрепите их по окружности фиксаторами. Зафиксируйте угол наклона
вентилятора винтом. Вентилятор готов к работе.

ПРИМЕЧАНИЕ: Во избежание поражения электрическим током или возгорания, не пользуйтесь вентилятором в условиях

повышенной влажности.
• Ставьте вентилятор только на сухую ровную и устойчивую поверхность.
• Вентилятор может работать в трёх скоростных режимах:

«1» — минимальная скорость вращения вентилятора;

«2» — средняя скорость вращения;

«3» — максимальная скорость вращения;

На кожухе двигателя расположена кнопка включения режима поворота вентилятора. Если нажать (утопить) эту кнопку,

двигатель с лопастями начнет поворачиваться в разные стороны. Чтобы отменить режим поворота, вытяните кнопку обратно.

• Установите таймером желаемое время работы.
• Чтобы выключить вентилятор, нажмите кнопку «0».

ОЧИСТКА И УХОД

• Перед очисткой обязательно отключайте прибор от электросети. Не используйте абразивные чистящие средства.
• Протрите защитную решётку, лопасти, стойку и основание влажной мягкой тканью и затем вытрите насухо.

Вентилятор напольный SCARLETT SC-SF111B23 — отзыв

Когда в городе закончились все вентиляторы, на помощь пришел. Магнит Косметик. Как вентилятор SCARLETT SC-SF111B23 помогает спастись от жары ярой противнице кондиционеров

Приветствую всех заглянувших!

Летом все люди делятся на тех, кому жарко и кому дует. Так сложилось, что я отношусь к числу последних. Именно я — та самая вредная тетенька, которая вечно закрывает окна и воюет с коллегами из-за кондиционера в офисе. К сожалению, проделывать все это приходится далеко не из-за вредного характера: к своим 35 годам я успела накопить такое солидное количество болячек и настолько убить иммунитет, что любые сквозняки для меня просто губительны. Малейший ветерок — то горло заболит, то цистит обострится. Поэтому даже в летнее время от всякого рода охлаждающих приборов я стараюсь держаться как можно дальше.

Однако нынешнее лето даже меня выбило из колеи. А когда столбик термометра взлетел выше 35 градусов, я поняла — надо срочно что-то делать. Об установке кондиционера, конечно, речь даже не шла. А вот против вентилятора я уже совершенно не возражала. И обзавелась бюджетным вентилятором SCARLETT COMFORT SC-SF111B23.

СТРАНА-ПРОИЗВОДИТЕЛЬ: Китай.

СТОИМОСТЬ: 1499 рублей

МЕСТО ПОКУПКИ: магазин «Магнит-Косметик».

Поиск вентилятора, к моему удивлению, превратился в самую настоящую эпопею. Пока я раздумывала насчет покупки, во всех ближайших магазинах техники вентиляторы разобрали как горячие пирожки. Возвращаться домой пришлось с пустыми руками. И уже на подъезде к дому меня посетила шальная мысль — а не заехать ли мне в «Магнит-Косметик»? Если там продаются всякие миксеры-блендеры, то может и вентиляторы тоже есть? И ведь мысль оказалась верной!

Выбора, конечно, особо не было, но парочку вентиляторов на витрине мне отыскать все-таки удалось. Оба — одинаковой модели — SCARLETT COMFORT SC-SF111B23. Это было не совсем то, что я хотела: я рассчитывала купить вентилятор подороже, с более расширенным набором функций. Но пришлось довольствоваться тем, что было. И даже порадоваться тому, что удалось найти хотя бы что-то.

О БРЕНДЕ.

С брендом SCARLETT я знакома уже давно. И хотя к числу любимых он не относится, но надо признать, что для своей бюджетной стоимости технику производит довольно неплохую. Как минимум на четыре года активного использования ее обычно хватает. А поскольку вентилятор — техника сезонная, то и проработать она должна гораздо дольше. Это стало еще одним весомым аргументов в пользу этой спонтанной покупки.

УПАКОВКА И КОМПЛЕКТАЦИЯ.

Рассмотреть покупку в магазине мне не удалось — коробка была наглухо запечатана, а девушки-консультанты вскрывать и показывать вентилятор отказались. Поэтому с распаковкой пришлось подождать до дома.

Коробка, несмотря на свои внушительные размеры, оказалось очень легкой. Даже возникли опасения, а все ли в ней на месте? Поставляется вентилятор в полностью разобранном виде, и в коробку вполне вероятно что-нибудь могли не доложить.

Судя по надписям на коробке, именно эта партия предназначена специально для реализации в сети магазинов «Магнит». Хотя точно такую же модель я позднее видела и на Вайлдберриз, и на Озоне, и на Яндекс-маркете. Вот только цены на нее были уже другие, на порядок выше.

Опасения насчет недокомплекта оказались напрасными: каждая часть вентилятора была упакована в индивидуальный целлофановый пакет, даже мешочек с болтиками и шурупами оказался на месте.

Инструкцию по эксплуатации и гарантийный талон вложить тоже не забыли:

Последовательность сборки подробно описана в инструкции, но собирать вентилятор оказалось настолько просто, что мы ей даже не воспользовались. И уже спустя пятнадцать минут посреди комнаты «вырос» вот такой вот красавец:

ОТ ПРОИЗВОДИТЕЛЯ:

Вентилятор SCARLETT SC-SF111B23 оснащён тремя скоростями работы, что позволит найти оптимальный режим для любых погодных условий. Напольный вентилятор SC-SF111B23 выполнен в нейтральном бело-голубом дизайне, что позволит ему вписаться в абсолютно любой интерьер. Высококачественная защитная сетка делает устройство максимально безопасным в использовании, а возможность регулировки высоты, угла наклона и вращения поможет угодить любому пользователю.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип: Напольный

Мощность, Вт: 40

Количество скоростных режимов: 3

Диаметр лопастей, см/дюймы: 40/16

Вертикальная регулировка, градусы: 30

Горизонтальное вращение, градусы : 75

Защитная сетка/решетка: Высококачественная защитная сетка

Регулировка высоты: Да

Максимальная высота, см : 125

Уровень шума: 52 дБ

Цвет: Белый с голубым

ВНЕШНИЙ ВИД.

Внешне вентилятор SCARLETT COMFORT SC-SF111B23 практически ничем не отличается от других бюджетных моделей. Корпус, лопасти, решетка, крестовина — все как у всех. Разве что цветовая гамма немного нестандартная — белая с голубым. Сначала она меня слегка раздражала, ведь изначально я хотела однотонный вентилятор — белый или черный. Но в процессе использования привыкла. Более того, со временем цвет мне стал казаться довольно приятным.

Корпус вентилятора выполнен из дешевого пластика. Это заметно даже невооруженным глазом. Кнопки на корпусе тоже пластиковые,но нажимаются легко и свободно, не залипают и не заедают. Всего их четыре: кнопка включения-выключения и три кнопки — переключатели скоростей.

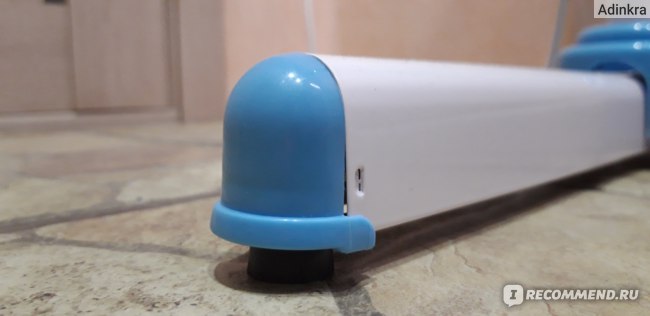

Отверстия в нижней части корпуса я вначале приняла за вентиляционную решетку. Однако при ближайшем рассмотрении оказалось, что они полностью глухие и никакой функциональной нагрузки не несут. Вообще непонятно зачем они здесь — для придания солидности что ли?

А настоящая вентиляционная решетка оказалась в задней части корпуса:

Здесь же расположена и кнопка переключения режимов. Их всего два: фиксированный и режим поворота:

Угол наклона вентилятора SCARLETT COMFORT SC-SF111B23 тоже можно изменить. Делается это при помощи вращения вот такого пластикового вентеля:

В отличие от корпуса, защитная сетка у вентилятора — металлическая. И металл довольно неплохой, не мягкий. Ни в процессе транспортировки, ни во время эксплуатации решетки не помялись и не погнулись. И краска вся на месте, нигде не облупилась и не отскочила.

Решетки соединяются между собой при помощи фиксаторов:

Стойка металлическая, с выдвижной штангой. Благодаря ей высоту вентилятора можно регулировать до 125 сантиметров.
Со штангой, кстати, вышел косяк — она оказалась кривой. Не то чтобы сильно, но если присмотреться, то становится видно, что из-за нее вентилятор стоит немного неровно

С крестовиной повезло больше — она тоже металлическая, но выполнена гораздо ровнее.

На полу стоит твердо и уверенно:

Хотя пластиковые детали и здесь немного подкачали. На фото видно, что подогнаны они плохо. И это не ошибка при сборке. Просто качество их исполнения немного хромает.

Устойчивость крестовине обеспечивают маленькие черные «ножки»:

Шнур у вентилятора SCARLETT COMFORT SC-SF111B23 мне тоже не особо понравился. Во-первых, он тонковат, а во-вторых — слишком короткий, навскидку длиной не более метра. Так что его приходится либо ставить рядом с розеткой, либо использовать удлинитель:

Вилка у вентилятора самая обычная, не евро. Но в любую розетку входит без проблем:

Больше всего я опасалась, что во время работы вентилятор будет вонять пластиком. Во время первого включения так и было. Посторонний запах присутствовал, но недолго. Минут через 20 он выветрился и больше не возвращался.

УРОВЕНЬ ШУМА.

Вентилятор SCARLETT COMFORT SC-SF111B23 сложно назвать бесшумным. Но и как реактивный двигатель он тоже не ревет. Хотя определенный шум и присутствует, но он не раздражает. И совершенно не мешает спать, поэтому этим вентилятором спокойно могут пользоваться даже люди, которые спят очень чутко.

ФУНКЦИОНАЛЬНОСТЬ И ВПЕЧАТЛЕНИЯ ОТ ИСПОЛЬЗОВАНИЯ.

Вентилятор был куплен примерно спустя неделю после начала адской жары — 24 июня. Я рассчитывала попользоваться им пару дней, пока жара не спадет, и спокойненько отправить пылиться в угол. Но так как жара и не думала отступать, вентилятор из временной техники превратился в постоянную. И вот уже второй месяц он эксплуатируется просто в жесточайшем режиме.

И надо сказать, что за это время мое первоначальное мнение о нем несколько изменилось.

Несмотря на то, что этот аппарат на вид кажется очень хлипким и ненадежным, он оказался способен выдержать непрерывную работу не просто несколько часов подряд, а почти круглые сутки.

Включаем мы его сразу же, как только приходим домой, а выключаем только когда дома никого нет. А это случается очень редко. Поэтому можно сказать, что работает он практически беспрерывно.

Что меня очень удивило — даже после многочасовой эксплуатации корпус вентилятора совершенно не нагревается. Сначала я опасалась, что из-за таких серьезных нагрузок он может перегореть, а потом совершенно осмелела и стала оставлять его включенным на ночь. И ничего криминального до сих пор с ним не произошло. И со мной тоже — я даже умудрилась не подхватить традиционный для меня «вентиляторный» насморк.

Поскольку вентилятор SCARLETT COMFORT SC-SF111B23 практически невесомый, я легко переношу его из комнаты в комнату. Комнату площадью 12 квадратных метров он «освежает» на «ура» даже не первой скорости. Вторую и третью я включаю редко, просто не вижу в них необходимости. Да и особой разницы в них тоже не вижу.

На ночь вентилятор часто переезжает на кухню. Я устанавливаю его около открытой балконной двери и открываю все окна. Благодаря вентилятору поток свежего воздуха с улицы разносится по квартире значительно быстрее. И риск заболеть при таком способе домашнего охлаждения минимален.

ПЛЮСЫ

Бюджетная цена

Легко собирается

Запах пластика быстро выветривается

Корпус не нагревается даже во время длительной работы

Есть режим поворота и режим фиксации в одном положении

Три скорости работы

Довольно мощный

Приятный цвет

Не шумный

МИНУСЫ

Немного кривовата штанга

Хлипкий дешевый пластик

Плохо подогнаны детали

Нет подсветки

Нет пульта управления

Короткий шнур

Напольный вентилятор SCARLETT COMFORT SC-SF111B23 — типичный бюджетный вентилятор. Каких-то невероятных чудес от него ждать не стоит. Но несмотря на «кривое» исполнение некоторых деталей, он оказался на удивлением живучим и работоспособным. И на время адской жары стал для меня настоящим спасением. Так что его можно смело рекомендовать всем, кто так же как я, не может или не хочет устанавливать в доме кондиционер. Он станет ему отличной альтернативой и поможет быстро охладить помещение, не подвергая при этом риску здоровье.

Как отремонтировать бытовой вентилятор

При поломке бытового вентилятора, как настольного, так и напольного, не спешите сразу везти его в ремонт, а тем более выбрасывать. Скорее всего, возникла простая неполадка, и ремонт вентилятора вы сможете произвести самостоятельно.

Основные неисправности

Бытовой вентилятор не отличается сложностью конструкции, и принцип его устройства можно увидеть на рисунке ниже.

Если внимательно посмотреть на рисунок, то становится понятно, что выйти из строя в аппарате могут электродвигатель, редуктор, кривошип, переключатель скорости вращения и пропеллер, создающий поток воздуха.

Главное отличие настольного кулера от напольного – это высокая стойка в напольном варианте. В остальном конструкции идентичны.

Итак, основные неисправности, которые вы можете наблюдать у приобретенного вами кулера:

• агрегат не включается, сетевая лампочка не горит;
• аппарат не работает, но лампочка горит;
• лопасти кулера плохо вращаются;
• агрегат не поворачивается в стороны;
• кулер издает гудение и не вращается.

Агрегат не включается

В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.

Лампочка не горит

Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке. Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.

Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.

Лампочка горит

Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками. Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.

Работа кнопок очень проста: есть положение “вкл” и “выкл”. Необходимо с помощью тестера проверить “выход” и “вход” на каждой клавише.

При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.

Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.

Лопасти кулера плохо вращаются

В случае, когда вентилятор не тянет и плохо гонит воздух, потребуется разобрать корпус, в котором находится мотор. Иногда тот факт, что не крутится пропеллер, может сигнализировать о недостаточности смазки в подшипнике скольжения, установленного в электродвигателе.

Разборка вентилятора происходит следующим образом.

1. Сначала требуется открутить защитную сетку (переднюю ее часть) и снять ее.
2. После сетки, отсоедините пропеллер. Он может быть прикручен к валу мотора гайкой с левой резьбой. То есть, чтобы открутить гайку, вращайте ее по часовой стрелке, а для ее закручивания – против часовой стрелки.
3. Снимите заднюю защитную сетку, открутив еще одну гайку.

4. Открутите весь крепеж, удерживающий кожух агрегата. Иногда в рукоятке для регулировки вращения корпуса находится еще один болтик. Если его не открутить, не получится снять кожух моторчика.
5. Теперь, кода двигатель открыт, следует капнуть несколько капель машинного масла (лучше использовать веретенное масло) на втулку (указано красной стрелкой) и провернуть вал несколько раз в разных направлениях, чтобы смазка впиталась внутрь.

6. После этой процедуры возобновляется легкое вращение вала. Соберите корпус мотора в обратном порядке.
7. Включите агрегат и проверьте силу потока воздуха.

Вентилятор не поворачивается в стороны

Как починить напольный вентилятор, если он перестал крутиться (поворачиваться) по сторонам? Все дело в кривошипе, крепежные винты которого могут ослабиться или выкрутиться. Чтобы узнать это, потребуется разбирать корпус мотора. Если при работе агрегата повороты корпуса происходят с задержкой или полной остановкой, то следует проверить шестеренки в редукторе на предмет зацепления. Также необходимо проверить сам переключатель редуктора, а именно – перемещение его вверх и вниз.

Разберите редуктор и извлеките главную шестеренку. Вал также придется вытягивать. Нанесите смазку на все подвижные элементы и соберите редуктор. Если шестерни сильно износились, они требуют замены, хотя найти аналоги сломавшихся деталей для вентилятора довольно сложно. В таком случае, придется собрать агрегат без редуктора и пользоваться кулером в обычном режиме, когда воздушные массы будут двигаться в одном направлении.

Кулер издает гудение и не вращается

Случаи, когда не крутится вентилятор, и при этом мотор гудит, встречаются довольно часто. Причин, вызывающих данную поломку, может быть несколько:

• отсутствие смазки на подшипниках (что делать, говорилось выше);
• выход из строя конденсатора;
• неисправность электродвигателя.

Выход из строя конденсатора

Ремонт напольного вентилятора в данном случае сводится к проверке емкости конденсатора с помощью тестера. Чтобы добраться к радиодетали, потребуется разобрать корпус мотора. Подробное описание, как разобрать корпус, было приведено выше. После снятия кожуха вы увидите конденсатор, закрепленный на двигателе.

У представленного прибора емкость конденсатора равняется 0,85 микрофарад. По этой причине, на приборе необходимо выставить значение в пределах от 2 микрофарад до 200 нанофарад, как показано на рисунке ниже.

В данном случае, после подключения конденсатора к прибору видно, что его емкость равняется 0,841 микрофарад. Если учесть погрешность ± 5%, то емкость радиодетали находится в пределах нормы, и она не является причиной того, что кулер перестал работать.

Неисправность двигателя

При ремонте вентилятора своими руками, в поисках поломки также необходимо “прозвонить” электродвигатель. Если он неисправен, то аппарат включаться не станет и будет издавать гудение. Необходимо измерить сопротивление на двух обмотках статора, предварительно отсоединив провода, идущие к ним, как показано на следующем рисунке.

Как видно, сопротивление также находится в пределах нормы, поскольку его значение равняется 1215 Ом (1,2 кОм). В противном случае, аппарат загудит, но не включится. В такой ситуации потребуется перемотка двигателя в специальной мастерской.

Аппарат сильно шумит

Поскольку пропеллер агрегата, главная задача которого — создавать поток воздуха, делается из пластика (не всегда качественного), то велика вероятность деформации последнего. Обычно это происходит, если агрегат оставить на долгое время под прямыми солнечными лучами, или возле источника высокой температуры. При деформации нарушается равновесие между лопастями, что и вызывает сильную вибрацию и шум при нормальном потоке воздуха.

Также вибрация вала может появляться из-за разболтавшейся от длительной эксплуатации втулки подшипника скольжения.

Нередко при падении аппарата, когда лопасти крутятся, деформируется защитная решетка. При ударе о нее вращающегося пропеллера, одна из лопастей может сломаться.

Подводя итог, можно сказать, что в разных моделях вентиляторов основные узлы и управляющие элементы могут выглядеть по-другому. Но принципы диагностики и устранения неисправностей от этого не меняются.

Сборка вентилятора, Работа, Очистка и уход – Инструкция по эксплуатации Scarlett SC-1178

Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал».

виз РУКОВОДСТВО

эксплуатации

УСТРОЙСТВО ИЗДЕЛИЯ

Передняя защитная решетка

Гайка крепления лопастей

13. Винт регулировки наклона

1 4. Декоративная накладка

Гайка крепления задней решетки

15. Выдвижная штанга

Задняя защитная решетка

1 6. Зажим стойки

Кнопка включения режима поворота

10. Блок управления

20. Кнопки управления

Руководство по эксплуатации и сохраните его в качестве

с прибором может привести к его поломке и причинить вред

первоначальным включением проверьте, соответствуют ли

технические характеристики изделия, указанные на наклейке, параметрам электросети.

Использовать только в бытовых целях в соответствии с данным Руководством по

эксплуатации. Прибор не предназначен для промышленного применения. Не использовать
вне помещений.

Всегда отключайте устройство от электросети перед очисткой, или если Вы его не

• Во избежание поражения электрическим током и возгорания, не погружайте прибор в воду

или другие жидкости. Если это произошло, НЕ БЕРИТЕСЬ за изделие, немедленно отключите его от электросети и обратитесь
в Сервисный центр для проверки.

• Не пользуйтесь устройством в ванных комнатах и около воды. Не располагайте прибор вблизи источников тепла. Во

избежание поражения электрическим током не включайте прибор влажными руками.

• Не позволяйте детям играть с прибором. Не оставляйте включенный прибор без присмотра.
• Не используйте принадлежности, не входящие в комплект поставки.
•

Не пытайтесь самостоятельно ремонтировать устройство. При возникновении неполадок обращайтесь в ближайший

Сервисный центр. Не используйте прибор с поврежденным шнуром питания. Следите, чтобы шнур питания не касался острых
кромок и горячих поверхностей. Не тяните за шнур питания, не перекручивайте и не наматывайте его вокруг корпуса

устройства. Избегайте контакта с движущимися частями прибора. Не просовывайте карандаши или другие предметы через
защитную решетку работающего вентилятора. Не включайте вентилятор без установленных защитных решеток.

СБОРКА ВЕНТИЛЯТОРА
• Вентилятор поставляется в разобранном виде. Перед началом сборки убедитесь, что комплект поставки полный и

комплектующие не повреждены. Не подключайте прибор к электросети, предварительно полностью не собрав его.

• Установите стойку на основание и закрепите винтами (в комплекте). Снимите со стойки зажим, наденьте декоративную

накладку и опустите ее на основание. Выдвиньте штангу на желаемую длину, установите зажим на место и затяните его.
Установите электродвигатель и блок управления на штангу и закрепите винтом В.

• Отвинтите фиксирующие гайки: лопастей — по часовой стрелке, а задней решетки — против часовой стрелки, и снимите их с

вала вентилятора. Наденьте заднюю решетку на вал вентилятора. Накрутите на вал гайку задней решетки и затяните ее.
Установите лопасти на вал так, чтобы они достали до фиксатора. Чтобы зафиксировать их, затяните фиксирующую гайку

лопастей против часовой стрелки. Совместите переднюю и заднюю решетки так, чтобы логотип, расположенный в центре

передней решетки, располагался горизонтально, и скрепите их по окружности фиксаторами/обручем.

• Зафиксируйте угол наклона вентилятора винтом. Вентилятор готов к работе.
РАБОТА
ПРИМЕЧАНИЕ: Во избежание поражения электрическим током или возгорания, не пользуйтесь вентилятором в условиях
повышенной влажности.
• Ставьте вентилятор только на сухую ровную и устойчивую поверхность.
• Вентилятор может работать в трех скоростных режимах:

«1» — минимальная скорость вращения вентилятора;

«2» — средняя скорость вращения;

«3» — максимальная скорость вращения;

• На кожухе двигателя расположена кнопка включения режима поворота вентилятора. Если нажать (утопить) эту кнопку,

двигатель с лопастями начнет поворачиваться в разные стороны. Чтобы отменить режим поворота, вытяните кнопку обратно.

• Установите таймером желаемое время работы
• Чтобы выключить вентилятор, нажмите кнопку «0».
ОЧИСТКА И УХОД
• Перед очисткой обязательно отключайте прибор от электросети. Не используйте абразивные чистящие средства.
• Протрите защитную решетку, лопасти, стойку и основание влажной мягкой тканью и затем вытрите насухо.
ХРАНЕНИЕ
• Храните изделие при нормальных условиях в сухом помещении.

Как разобрать вентилятор скарлет комфорт

Сборка вентилятора, Работа, Очистка и уход – Инструкция по эксплуатации Scarlett SC-1178

Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал».

виз РУКОВОДСТВО

эксплуатации

УСТРОЙСТВО ИЗДЕЛИЯ

Передняя защитная решетка

Гайка крепления лопастей

13. Винт регулировки наклона

1 4. Декоративная накладка

Гайка крепления задней решетки

15. Выдвижная штанга

Задняя защитная решетка

1 6. Зажим стойки

Кнопка включения режима поворота

10. Блок управления

20. Кнопки управления

Руководство по эксплуатации и сохраните его в качестве

с прибором может привести к его поломке и причинить вред

первоначальным включением проверьте, соответствуют ли

технические характеристики изделия, указанные на наклейке, параметрам электросети.

Использовать только в бытовых целях в соответствии с данным Руководством по

эксплуатации. Прибор не предназначен для промышленного применения. Не использовать
вне помещений.

Всегда отключайте устройство от электросети перед очисткой, или если Вы его не

• Во избежание поражения электрическим током и возгорания, не погружайте прибор в воду

или другие жидкости. Если это произошло, НЕ БЕРИТЕСЬ за изделие, немедленно отключите его от электросети и обратитесь
в Сервисный центр для проверки.

• Не пользуйтесь устройством в ванных комнатах и около воды. Не располагайте прибор вблизи источников тепла. Во

избежание поражения электрическим током не включайте прибор влажными руками.

• Не позволяйте детям играть с прибором. Не оставляйте включенный прибор без присмотра.
• Не используйте принадлежности, не входящие в комплект поставки.
•

Не пытайтесь самостоятельно ремонтировать устройство. При возникновении неполадок обращайтесь в ближайший

Сервисный центр. Не используйте прибор с поврежденным шнуром питания. Следите, чтобы шнур питания не касался острых
кромок и горячих поверхностей. Не тяните за шнур питания, не перекручивайте и не наматывайте его вокруг корпуса

устройства. Избегайте контакта с движущимися частями прибора. Не просовывайте карандаши или другие предметы через
защитную решетку работающего вентилятора. Не включайте вентилятор без установленных защитных решеток.

СБОРКА ВЕНТИЛЯТОРА
• Вентилятор поставляется в разобранном виде. Перед началом сборки убедитесь, что комплект поставки полный и

комплектующие не повреждены. Не подключайте прибор к электросети, предварительно полностью не собрав его.

• Установите стойку на основание и закрепите винтами (в комплекте). Снимите со стойки зажим, наденьте декоративную

накладку и опустите ее на основание. Выдвиньте штангу на желаемую длину, установите зажим на место и затяните его.
Установите электродвигатель и блок управления на штангу и закрепите винтом В.

• Отвинтите фиксирующие гайки: лопастей — по часовой стрелке, а задней решетки — против часовой стрелки, и снимите их с

вала вентилятора. Наденьте заднюю решетку на вал вентилятора. Накрутите на вал гайку задней решетки и затяните ее.
Установите лопасти на вал так, чтобы они достали до фиксатора. Чтобы зафиксировать их, затяните фиксирующую гайку

лопастей против часовой стрелки. Совместите переднюю и заднюю решетки так, чтобы логотип, расположенный в центре

передней решетки, располагался горизонтально, и скрепите их по окружности фиксаторами/обручем.

• Зафиксируйте угол наклона вентилятора винтом. Вентилятор готов к работе.
РАБОТА
ПРИМЕЧАНИЕ: Во избежание поражения электрическим током или возгорания, не пользуйтесь вентилятором в условиях
повышенной влажности.
• Ставьте вентилятор только на сухую ровную и устойчивую поверхность.
• Вентилятор может работать в трех скоростных режимах:

«1» — минимальная скорость вращения вентилятора;

«2» — средняя скорость вращения;

«3» — максимальная скорость вращения;

• На кожухе двигателя расположена кнопка включения режима поворота вентилятора. Если нажать (утопить) эту кнопку,

двигатель с лопастями начнет поворачиваться в разные стороны. Чтобы отменить режим поворота, вытяните кнопку обратно.

• Установите таймером желаемое время работы
• Чтобы выключить вентилятор, нажмите кнопку «0».
ОЧИСТКА И УХОД
• Перед очисткой обязательно отключайте прибор от электросети. Не используйте абразивные чистящие средства.
• Протрите защитную решетку, лопасти, стойку и основание влажной мягкой тканью и затем вытрите насухо.
ХРАНЕНИЕ
• Храните изделие при нормальных условиях в сухом помещении.

Ремонт напольного вентилятора Scarlett

Машинное масло — это какое?
И как это загустевает — просто из жидкого становится густым?
И это всего за несколько дней?
А что скрыватся под понятием "силикон"?

Оригинальный однако случай — по моему опыту, проблема обычного "машинного" масла, под которым я понимаю бытовое масло для смазки швейных машин и другой подобной техники, как раз в том, что оно слишком жидкое, и это только увеличивается с повышением температуры, из за чего масло растекается во все стороны от места смазки, после чего его остатки уже окончательно высыхают.
В инструкциях по смазке подобной бытовой техники указано, что повторять процедуру смазки надо каждые несколько дней, реально у меня получалось при добавлении заглушек и прокладок продлевать этот период в охладительных вентиляторах до нескольких недель и даже месяцев, но это только за счет способности удерживания в месте смазки излишнего ее количества в начальный момент.
Все это конечно уже порядком достало, поэтому сейчас имею мысль сделать спец-смесь из высококачественного автомобильного масла для КПП (оно наиболее густое из жидких и имеет в своем составе стабилизаторы вязкости) и так называемых кондиционеров металла, восстанавливающих микроструктуру в месте контакта трущихся поверхностей (таких средств уже развелось слишком много, пока не решил, что именно выбрать).

Что вообще за подшипник в этом напольном вентиляторе — скольжения или качения, и что именно происходит с его вращением при этом "загустевании смазки"?
Может он плохо вымыт от старых остатков или другого мусора?

А смазки ЦИАТИМ насколько я с ними встечался и так уже все достаточно густые, хотя в случае закрываемых крышками подшипников качения они вполне подходят — иначе любая густая смаска через непродолжительное время работы механизма выдавливается из места смазки и в процессе смазки больше не участвует.
Это противоречие между преимуществами жидкой и густой смазки на мой взгляд все еще не решено, если нет какой-то спец-системы, постоянно удерживающей (для жидкой) или возвращающей (для густой) смазку в нужное место, что в обычных аппаратах очень большая редкость.
Вроде в рекламном проспекте какой-то фирмы, производящей электроинструменты видел представленное как большое "новшевство" решение закрыть шестеренную передачу в кожух специальной формы, препятствующий постоянному выдавливанию смазки с рабочих поверхностей шестерен, но живьем пока ничего подобного не видел — может при случае сам попробую что-то подобное сообразить.
Проблемм с выдавливанием с рабочей поверхности почти нет у жидкой смазки, способной свободно затекать обратно в нужные места, однако она так же свободно течет и во все остальные доступные ей пространства, так что в отличие от густой смазки тут появляется другая проблема — как предотвратить вытекание смазки наружу из нужной зоны.

Вентилятор напольный SCARLETT SC-SF111B23 — отзыв

Когда в городе закончились все вентиляторы, на помощь пришел. Магнит Косметик. Как вентилятор SCARLETT SC-SF111B23 помогает спастись от жары ярой противнице кондиционеров

Приветствую всех заглянувших!

Летом все люди делятся на тех, кому жарко и кому дует. Так сложилось, что я отношусь к числу последних. Именно я — та самая вредная тетенька, которая вечно закрывает окна и воюет с коллегами из-за кондиционера в офисе. К сожалению, проделывать все это приходится далеко не из-за вредного характера: к своим 35 годам я успела накопить такое солидное количество болячек и настолько убить иммунитет, что любые сквозняки для меня просто губительны. Малейший ветерок — то горло заболит, то цистит обострится. Поэтому даже в летнее время от всякого рода охлаждающих приборов я стараюсь держаться как можно дальше.

Однако нынешнее лето даже меня выбило из колеи. А когда столбик термометра взлетел выше 35 градусов, я поняла — надо срочно что-то делать. Об установке кондиционера, конечно, речь даже не шла. А вот против вентилятора я уже совершенно не возражала. И обзавелась бюджетным вентилятором SCARLETT COMFORT SC-SF111B23.

СТРАНА-ПРОИЗВОДИТЕЛЬ: Китай.

СТОИМОСТЬ: 1499 рублей

МЕСТО ПОКУПКИ: магазин «Магнит-Косметик».

Поиск вентилятора, к моему удивлению, превратился в самую настоящую эпопею. Пока я раздумывала насчет покупки, во всех ближайших магазинах техники вентиляторы разобрали как горячие пирожки. Возвращаться домой пришлось с пустыми руками. И уже на подъезде к дому меня посетила шальная мысль — а не заехать ли мне в «Магнит-Косметик»? Если там продаются всякие миксеры-блендеры, то может и вентиляторы тоже есть? И ведь мысль оказалась верной!

Выбора, конечно, особо не было, но парочку вентиляторов на витрине мне отыскать все-таки удалось. Оба — одинаковой модели — SCARLETT COMFORT SC-SF111B23. Это было не совсем то, что я хотела: я рассчитывала купить вентилятор подороже, с более расширенным набором функций. Но пришлось довольствоваться тем, что было. И даже порадоваться тому, что удалось найти хотя бы что-то.

О БРЕНДЕ.

С брендом SCARLETT я знакома уже давно. И хотя к числу любимых он не относится, но надо признать, что для своей бюджетной стоимости технику производит довольно неплохую. Как минимум на четыре года активного использования ее обычно хватает. А поскольку вентилятор — техника сезонная, то и проработать она должна гораздо дольше. Это стало еще одним весомым аргументов в пользу этой спонтанной покупки.

УПАКОВКА И КОМПЛЕКТАЦИЯ.

Рассмотреть покупку в магазине мне не удалось — коробка была наглухо запечатана, а девушки-консультанты вскрывать и показывать вентилятор отказались. Поэтому с распаковкой пришлось подождать до дома.

Коробка, несмотря на свои внушительные размеры, оказалось очень легкой. Даже возникли опасения, а все ли в ней на месте? Поставляется вентилятор в полностью разобранном виде, и в коробку вполне вероятно что-нибудь могли не доложить.

Судя по надписям на коробке, именно эта партия предназначена специально для реализации в сети магазинов «Магнит». Хотя точно такую же модель я позднее видела и на Вайлдберриз, и на Озоне, и на Яндекс-маркете. Вот только цены на нее были уже другие, на порядок выше.

Опасения насчет недокомплекта оказались напрасными: каждая часть вентилятора была упакована в индивидуальный целлофановый пакет, даже мешочек с болтиками и шурупами оказался на месте.

Инструкцию по эксплуатации и гарантийный талон вложить тоже не забыли:

Последовательность сборки подробно описана в инструкции, но собирать вентилятор оказалось настолько просто, что мы ей даже не воспользовались. И уже спустя пятнадцать минут посреди комнаты «вырос» вот такой вот красавец:

ОТ ПРОИЗВОДИТЕЛЯ:

Вентилятор SCARLETT SC-SF111B23 оснащён тремя скоростями работы, что позволит найти оптимальный режим для любых погодных условий. Напольный вентилятор SC-SF111B23 выполнен в нейтральном бело-голубом дизайне, что позволит ему вписаться в абсолютно любой интерьер. Высококачественная защитная сетка делает устройство максимально безопасным в использовании, а возможность регулировки высоты, угла наклона и вращения поможет угодить любому пользователю.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип: Напольный

Мощность, Вт: 40

Количество скоростных режимов: 3

Диаметр лопастей, см/дюймы: 40/16

Вертикальная регулировка, градусы: 30

Горизонтальное вращение, градусы : 75

Защитная сетка/решетка: Высококачественная защитная сетка

Регулировка высоты: Да

Максимальная высота, см : 125

Уровень шума: 52 дБ

Цвет: Белый с голубым

ВНЕШНИЙ ВИД.

Внешне вентилятор SCARLETT COMFORT SC-SF111B23 практически ничем не отличается от других бюджетных моделей. Корпус, лопасти, решетка, крестовина — все как у всех. Разве что цветовая гамма немного нестандартная — белая с голубым. Сначала она меня слегка раздражала, ведь изначально я хотела однотонный вентилятор — белый или черный. Но в процессе использования привыкла. Более того, со временем цвет мне стал казаться довольно приятным.

Корпус вентилятора выполнен из дешевого пластика. Это заметно даже невооруженным глазом. Кнопки на корпусе тоже пластиковые,но нажимаются легко и свободно, не залипают и не заедают. Всего их четыре: кнопка включения-выключения и три кнопки — переключатели скоростей.

Отверстия в нижней части корпуса я вначале приняла за вентиляционную решетку. Однако при ближайшем рассмотрении оказалось, что они полностью глухие и никакой функциональной нагрузки не несут. Вообще непонятно зачем они здесь — для придания солидности что ли?

А настоящая вентиляционная решетка оказалась в задней части корпуса:

Здесь же расположена и кнопка переключения режимов. Их всего два: фиксированный и режим поворота:

Угол наклона вентилятора SCARLETT COMFORT SC-SF111B23 тоже можно изменить. Делается это при помощи вращения вот такого пластикового вентеля:

В отличие от корпуса, защитная сетка у вентилятора — металлическая. И металл довольно неплохой, не мягкий. Ни в процессе транспортировки, ни во время эксплуатации решетки не помялись и не погнулись. И краска вся на месте, нигде не облупилась и не отскочила.

Решетки соединяются между собой при помощи фиксаторов:

Стойка металлическая, с выдвижной штангой. Благодаря ей высоту вентилятора можно регулировать до 125 сантиметров.
Со штангой, кстати, вышел косяк — она оказалась кривой. Не то чтобы сильно, но если присмотреться, то становится видно, что из-за нее вентилятор стоит немного неровно

С крестовиной повезло больше — она тоже металлическая, но выполнена гораздо ровнее.

На полу стоит твердо и уверенно:

Хотя пластиковые детали и здесь немного подкачали. На фото видно, что подогнаны они плохо. И это не ошибка при сборке. Просто качество их исполнения немного хромает.

Устойчивость крестовине обеспечивают маленькие черные «ножки»:

Шнур у вентилятора SCARLETT COMFORT SC-SF111B23 мне тоже не особо понравился. Во-первых, он тонковат, а во-вторых — слишком короткий, навскидку длиной не более метра. Так что его приходится либо ставить рядом с розеткой, либо использовать удлинитель:

Вилка у вентилятора самая обычная, не евро. Но в любую розетку входит без проблем:

Больше всего я опасалась, что во время работы вентилятор будет вонять пластиком. Во время первого включения так и было. Посторонний запах присутствовал, но недолго. Минут через 20 он выветрился и больше не возвращался.

УРОВЕНЬ ШУМА.

Вентилятор SCARLETT COMFORT SC-SF111B23 сложно назвать бесшумным. Но и как реактивный двигатель он тоже не ревет. Хотя определенный шум и присутствует, но он не раздражает. И совершенно не мешает спать, поэтому этим вентилятором спокойно могут пользоваться даже люди, которые спят очень чутко.

ФУНКЦИОНАЛЬНОСТЬ И ВПЕЧАТЛЕНИЯ ОТ ИСПОЛЬЗОВАНИЯ.

Вентилятор был куплен примерно спустя неделю после начала адской жары — 24 июня. Я рассчитывала попользоваться им пару дней, пока жара не спадет, и спокойненько отправить пылиться в угол. Но так как жара и не думала отступать, вентилятор из временной техники превратился в постоянную. И вот уже второй месяц он эксплуатируется просто в жесточайшем режиме.

И надо сказать, что за это время мое первоначальное мнение о нем несколько изменилось.

Несмотря на то, что этот аппарат на вид кажется очень хлипким и ненадежным, он оказался способен выдержать непрерывную работу не просто несколько часов подряд, а почти круглые сутки.

Включаем мы его сразу же, как только приходим домой, а выключаем только когда дома никого нет. А это случается очень редко. Поэтому можно сказать, что работает он практически беспрерывно.

Что меня очень удивило — даже после многочасовой эксплуатации корпус вентилятора совершенно не нагревается. Сначала я опасалась, что из-за таких серьезных нагрузок он может перегореть, а потом совершенно осмелела и стала оставлять его включенным на ночь. И ничего криминального до сих пор с ним не произошло. И со мной тоже — я даже умудрилась не подхватить традиционный для меня «вентиляторный» насморк.

Поскольку вентилятор SCARLETT COMFORT SC-SF111B23 практически невесомый, я легко переношу его из комнаты в комнату. Комнату площадью 12 квадратных метров он «освежает» на «ура» даже не первой скорости. Вторую и третью я включаю редко, просто не вижу в них необходимости. Да и особой разницы в них тоже не вижу.

На ночь вентилятор часто переезжает на кухню. Я устанавливаю его около открытой балконной двери и открываю все окна. Благодаря вентилятору поток свежего воздуха с улицы разносится по квартире значительно быстрее. И риск заболеть при таком способе домашнего охлаждения минимален.

ПЛЮСЫ

Бюджетная цена

Легко собирается

Запах пластика быстро выветривается

Корпус не нагревается даже во время длительной работы

Есть режим поворота и режим фиксации в одном положении

Три скорости работы

Довольно мощный

Приятный цвет

Не шумный

МИНУСЫ

Немного кривовата штанга

Хлипкий дешевый пластик

Плохо подогнаны детали

Нет подсветки

Нет пульта управления

Короткий шнур

Напольный вентилятор SCARLETT COMFORT SC-SF111B23 — типичный бюджетный вентилятор. Каких-то невероятных чудес от него ждать не стоит. Но несмотря на «кривое» исполнение некоторых деталей, он оказался на удивлением живучим и работоспособным. И на время адской жары стал для меня настоящим спасением. Так что его можно смело рекомендовать всем, кто так же как я, не может или не хочет устанавливать в доме кондиционер. Он станет ему отличной альтернативой и поможет быстро охладить помещение, не подвергая при этом риску здоровье.

Вентилятор scarlett sc 177

Большой напольный вентилятор с таймером и пультом дистанционного управления. Регулируется по высоте, может вращаться с углом 90° или работать в фиксированном направлении. 3 режима работы: «нормальный» (постоянная скорость вращения, 3 скорости на выбор), «естественный» (интенсивное волнообразное изменение скорости, имитирующее порывы ветра), «для сна» (волнообразное изменение скорости на малой мощности). Таймер позволяет задать время выключения прибора: от 0 до 7.5 часов с шагом 30 минут.

Акция! Бесплатная доставка по России при заказе товара на сумму от 3 000 рублей! Если товар стоит меньше 3 000 рублей, то стоимость доставки фиксированная — 200 рублей! Условия акции. Стоимость доставки телевизоров Sony — 5 000 рублей.

Доставка курьерской службой по России

Доставка транспортной компанией СДЭК по г. Ижевск

Страна производства

Страна производства: Китай

Большой напольный вентилятор с таймером и пультом дистанционного управления. Регулируется по высоте, может вращаться с углом 90° или работать в фиксированном направлении. 3 режима работы: «нормальный» (постоянная скорость вращения, 3 скорости на выбор), «естественный» (интенсивное волнообразное изменение скорости, имитирующее порывы ветра), «для сна» (волнообразное изменение скорости на малой мощности). Таймер позволяет задать время выключения прибора: от 0 до 7.5 часов с шагом 30 минут.

• Мощность: 45 Вт
• Диаметр лопастей: 40 см (16")
• Вертикальный наклон: нет
• Регулировка по высоте: есть
• Максимальная высота: 130 см
• Пульт дистанционного управления: есть
• Таймер: есть
• Вес: 2 кг

☀ Не терпите жару, на крайний случай прибегните к покупке вентилятора！Вот уже второй год пошёл, как нас выручает SCARLETT SC-177☀

В период летнего зноя наверняка многие спасаются вентиляторами, так как они самые оптимальные и доступные, выступающие альтернативой дорогим кондиционерам.

Вот и мы решили купить напольный вентилятор, чтобы хоть как-то скрасить пекло в квартире！

Покупали в магазине “Эльдорадо”, и как обычно у нас бывает в период продаж сезонных товаров — вентиляторы разбирали, словно пирожки. Выбор из скудного оставшегося ассортимента пал на модель SCARLETT comfort SC — 177.

Произведено в Китае:

Напольный вентилятор легко собрать по крайней мере мужчинам и когда возникнет необходимость — убрать обратно на хранение в "родную" коробку.

У вентилятора имеются 4 ножки с прорезиненными вставками для антискольжения, которые относительно устойчиво стоят на полу:

ПОЧЕМУ ОТНОСИТЕЛЬНО? Да потому что имея в доме активного малютку-сыночка, который так и норовит всё снести и расшвырять на своём пути — напольный вентилятор не преграда, а цель для уничтожения! Само собой, когда малыш начал уверенно ходить, то при наступлении жарких летних днем мы стали устанавливать вентилятор в пределах недосягаемости ребёнка, а именно — оградили столом, заточив наш SCARLETT SC-177 в самый угол комнаты)))

Не позволяйте детям играть с прибором！

Ведь техника может рухнуть, пальчики могут застрять в металлической сетке или того хуже — причинить травму работующами лопастями вентилятора！

Устанавливайте вентилятор только на сухую ровную и устойчивую поверхность.

Ну а в целом может стоять уверенно на поверхности, если его не тормошить, а просто дать возможность поработать:

Достаточно крупный диаметр лопастей 40 см (16") создаёт мощный поток прохладного воздуха:

Лопасти для безопасности закреплены прочной защитной сеткой:

По бокам которой имеются специальные ”замочки”, чтобы можно было открыть и протереть лопасти:

Также он имеет несколько скоростей （3） оборота мотора, которые регулируют силу обдува, делая помещение максимально комфортным для своих хозяев.

Сам вентилятор во включенном режиме издает, конечно, не привычный до селе шум, но к нему вполне можно привыкнуть. Так что для меня это не существенный недостаток.

Панель управления вентилятора расположена на самом блоке:

На нём отчётливо пропечатаны следующие кнопки:

• ON / SPEED — кнопка включения вентилятора/ кнопка переключения скорости лопастей;
• ОFF — кнопка выключения вентилятора;
• TIMER — кнопка установки времени работы вентилятора; максимальное время работы составляет 7,5 часов; каждое нажатие добавляет 0,5 часов работы.

И индикация:

• 0,5h, 1h, 2h, 4h — программирование времени отключения вентилятора (соответственно: 30 мин, 1 час, 2 часа, 4 часа);
• HIGH — максимальная скорость вращения;
• LOW — минимальная скорость вращения;
• SLEEP — волнообразное изменение воздушного потока;
• NATURE — интенсивное волнообразное изменение воздушного потока.

В комплект к вентилятору идет пульт ДУ. По размеру небольшой, удобно лежит в руке. Но пару раз я теряла дома такую мелочь, но и находила также неожиданно:

С помощью него можно управлять работой вентилятора с дивана или кресла, переключать режимы, задавать угол поворота, благодаря чему управление вентилятором становится максимально комфортным.

Работает от 2 мизинчиковых батареек （в комплект не входят):

На самом пульте продублированы те же самые обозначения, смысл которых всем и так понятен, добавлю лишь два недостающих обозначения, это:

• MODE — кнопка задаёт режим работы вентилятора;е последовательными нажатиями можно задать режим работы в диапозоне: Nature — Sleep；
• SWING — при нажатии на данную кнопку вентилятор начнёт работать в режиме поворота (не полного), для отмены этого режима необходимо повторно нажать на эту же кнопочку;

Вентилятор можно регулировать и поворачивать в удобное для обдува положение:

А регулируется при помощи поворота небольшого колёсика, расположенного сбоку корпуса:

Очень довольна наличием таймера, ведь не нужно подходить к вентилятору и выключать его, он отключится автоматически в заданное Вами время. Чаще всего устанавливаю перед ночным сном в жаркую погоду.

Длина шнура со стандартной “вилкой” составляет 150 см:

Мне показалось не достаточно такой длины, потому что приходится постоянно “вмещать” вентилятор вблизи электрической розетки.

Хочу предостеречь, и оставить пару важных рекомендаций по грамотной установке:

Не располагайте прибор вблизи источников тепла.

Не пользуйтесь устройством в ванных комнатах и около воды, а также в условиях повышенной влажности.

При включении любого режима загорается красная ночная подсветка, раздражения для глаз не возникало:

Спустя год после активной работы, панель на корпусе начала отклеиваться и топорщиться. Но это можно своими ручками исправить:

Отключаем прибор от электросети. Протираем защитную сетку, лопасти, стойку и основание влажной мягкой тряпкой скопившуюся пыль, без использования каких-либо абразивных чистящих средств. Затем протираем насухо.

Для более близкого ознакомления прикрепляю подробную характеристику::

Технические характеристики:

• Тип — напольный
• Рабочий механизм — осевой
• Мощность — 45 Вт
• Функция поворота — есть
• Угол поворота — 90 градусов
• Диаметр лопастей — 40 см

Возможности и управление:

• Таймер — есть, максимальное время установки 7.5 ч
• Задержка отключения — есть
• Время задержки отключения — 30 — 450 мин.
• Регулировка высоты — есть
• Количество скоростей — 3, ступенчатая регулировка
• Управление — электронное, пульт ДУ

• Дополнительная информация — 3 режима работы, защита от перегрева

Габариты и вес:

Ребят, не оставляйте включенный прибор без присмотра! Ни к чему лишняя трата электроэнергии в отсутствии жильцов, а также это совсем не безопасно мало ли что может коротнуть.

На этом, пожалуй, всё.

И не терпите жару! Ветра Вам в лицо:

Добавление в корзину

Товар Напольный вентилятор Scarlett SC-177 (2014) добавлен в корзину.

Наличный расчет (физ.лица)

Гарантия сервисного центра производителя
Товар сертифицирован
Гарантия производителя: 12 мес.

Сервисные центры

Москва ООО Транссервис-95 1-ый Варшавский пр-д, 1а стр 3 8-4957440110

Доставка по Москве в пределах МКАД: 300 ₽.
Ближайшее время доставки: Среда (27.11) с 10:00 до 18:00 или с 18:00 до 23:00
Доставка за пределы МКАД по тарифу 25р./км
Интервал доставки за МКАД: с 8:00 до 23:00
Поднимем в квартиру по тарифам.

Самовывоз в Москве 3 пункта: 90 ₽, Среда (27.11)

Вы можете вернуть товар в течение 15 дней.

Достаточно просто оставить заявку на сайте.

Заберем технику на утилизацию в момент доставки
Стоимость: Бесплатно
Стоимость выноса товара: 200 руб(если есть лифт)

Описание

Достоинства: Множество режимов,пульт.Сообщаем все функции более дорогих собратьев

Недостатки: Хлипкая ножка.Ну просто очень хлипкая. Падает «голова»

Комментарий: Очень сильно шумел,пока я не поменял конденсатор,поставил на 1 мкф,теперь просто сказка.

Достоинства: Дистанционный пульт

Недостатки: неудобное крепления защитных сеток, качество пластика, плохое крепление защитного кожуха.

Комментарий: Плохо упакован — доставили с тремя поломками, крепление к оси, неработающая лампа, нет батареек в комплекте, шумный.

Пункты самовывоза в Москве

1. (м.Калужская) г. Москва, Обручева вл. 44

Пн с 16:00 до 19:30
Вт-Пт с 13:00 до 19:30
Сб-Вс с 13:00 до 17:00

Для уточнения деталей по находящемуся на пункте выдачи заказу
Тел.: +7 (495) 677-95-02

Пн с 16:00 до 19:30
Вт-Пт с 13:00 до 19:30
Сб-Вс с 13:00 до 17:00

Для уточнения деталей по находящемуся на пункте выдачи заказу
Тел.: +7 (495) 677-95-03

2. (м.Дмитровская) г. Москва, ул. Руставели 3 корп 2

Пн с 16:00 до 19:30
Вт-Пт с 13:00 до 19:30
Сб-Вс с 13:00 до 16:30

Для уточнения деталей по находящемуся на пункте выдачи заказу
Тел.: +7 (495) 677-95-04

3. (м.Волгоградский проспект) г. Москва, Волгоградский проспект 32 корп 8

Пн с 16:00 до 19:30
Вт-Пт с 13:00 до 19:30
Сб-Вс с 13:00 до 16:30

Для уточнения деталей по находящемуся на пункте выдачи заказу
Тел.: +7 (495) 677-95-12

Rus руководство по эксплуатации, Сборка вентилятора, Работа – Инструкция по эксплуатации Scarlett SC-1176

Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал».

РУКОВОДСТВО

ЭКСПЛУАТАЦИИ

УСТРОЙСТВО ИЗДЕЛИЯ

1. Передняя защитная сетка

2. Фиксаторы сетки
3. Гайка крепления лопастей
4. Лопасти
5. Гайка крепления задней сетки
6. Задняя защитная сетка
7. Кнопка включения режима поворота
8. Кожух электродвигателя
9.

11. Винт В
12. Винты
13. Винт регулировки наклона
14. Декоративная накладка
15. Выдвижная штанга

Зажим стойки
Стойка

База
Ночная подсветка
Кнопки управления

Руководство по эксплуатации и сохраните его в качестве

с прибором может привести к его поломке и причинить вред

10. Блок управления

МЕРЫ БЕЗОПАСНОСТИ

• Перед первоначальным включением проверьте, соответствуют ли технические

характеристики изделия, указанные на наклейке, параметрам электросети.

• Использовать только в бытовых целях в соответствии с данным Руководством по

эксплуатации. Прибор не предназначен для промышленного применения. Не использовать вне помещений.

• Всегда отключайте устройство от электросети перед очисткой, или если Вы его не используете.
• Во избежание поражения электрическим током и возгорания, не погружайте прибор в воду или другие жидкости. Если это

произошло, НЕ БЕРИТЕСЬ за изделие, немедленно отключите его от электросети и обратитесь в Сервисный центр для
проверки.

• Не пользуйтесь устройством в ванных комнатах и около воды. Не располагайте прибор вблизи источников тепла. Во

избежание поражения электрическим током не включайте прибор влажными руками.

• Не позволяйте детям играть с прибором. Не оставляйте включенный прибор без присмотра.
• Не используйте принадлежности, не входящие в комплект поставки.
•

Не пытайтесь самостоятельно ремонтировать устройство. При возникновении неполадок обращайтесь в ближайший

• Не используйте прибор с поврежденным шнуром питания. Следите, чтобы шнур питания не касался острых кромок и горячих

поверхностей. Не тяните за шнур питания, не перекручивайте и не наматывайте его вокруг корпуса устройства.

• Избегайте контакта с движущимися частями прибора. Не просовывайте карандаши или другие предметы через защитную

сетку работающего вентилятора. Не включайте вентилятор без установленных защитных сеток.

СБОРКА ВЕНТИЛЯТОРА
• Вентилятор поставляется в разобранном виде. Перед началом сборки убедитесь, что комплект поставки полный и

комплектующие не повреждены.

• Не подключайте прибор к электросети, предварительно полностью не собрав его.
• Установите стойку на основание и закрепите винтами (в комплекте). Снимите со стойки зажим, наденьте декоративную

накладку и опустите ее на основание. Выдвиньте штангу на желаемую длину, установите зажим на место и затяните его.

Установите электродвигатель и блок управления на штангу и закрепите винтом В.

• Отвинтите фиксирующие гайки: лопастей — по часовой стрелке, а задней сетки — против часовой стрелки, и снимите их с вала

вентилятора. Наденьте заднюю сетку на вал вентилятора. Накрутите на вал гайку задней сетки и затяните ее. Установите

лопасти на вал так, чтобы они достали до фиксатора. Чтобы зафиксировать их, затяните фиксирующую гайку лопастей против
часовой стрелки. Совместите переднюю и заднюю сетки так, чтобы логотип, расположенный в центре передней сетки,

располагался горизонтально, и скрепите их по окружности фиксаторами/обручем.

• Зафиксируйте угол наклона вентилятора винтом. Вентилятор готов к работе.
РАБОТА

Во избежание поражения электрическим током или возгорания, не пользуйтесь вентилятором в условиях

повышенной влажности.
• Ставьте вентилятор только на сухую ровную и устойчивую поверхность.
• Вентилятор может работать в трех скоростных режимах:

«1» — минимальная скорость вращения вентилятора;

«2» — средняя скорость вращения;

«3» — максимальная скорость вращения;

• При включении любого режима загорается ночная подсветка.
• На кожухе двигателя расположена кнопка включения режима поворота вентилятора. Если нажать (утопить) эту кнопку,

двигатель с лопастями начнет поворачиваться в разные стороны. Чтобы отменить режим поворота, вытяните кнопку обратно.

• Чтобы выключить вентилятор, нажмите кнопку «0».
ОЧИСТКА И УХОД
• Перед очисткой обязательно отключайте прибор от электросети. Не используйте абразивные чистящие средства.
• Протрите защитную сетку, лопасти, стойку и основание влажной мягкой тканью и затем вытрите насухо.
