Как поменять штекер на наушниках

Как поменять штекер в наушниках. Точнее как соединить и какие провода!?

Итак были наушники с микрофоном(2штекера) микрофон сломался, забудем за него. Потом сломался штекер наушников, я взял штекер от других нашуников(провода и цвета штекеров одинаковы), в проводе, что идет с наушников есть 5 проводков, это с микрофоном, а в штекере 3. Отбрасывал провода наушников, соединял по цветам, но никак не получается!

О том, как правильно припаять новый штекер к наушникам (с распиновкой проводов)

Не секрет, что самой распространенной неисправностью любых наушников (затычек, капелек или больших накладных) является поломка провода возле штекера. В этой ситуации ничего не остается делать, кроме как поменять штекер на наушниках. Это легко и под силу вообще любому, кто хоть раз держал в руках паяльник. Единственное, что желательно бы разобраться в хитросплетении проводов (в некоторых наушниках под изоляцией кабеля находится аж 6 проводов!)

Сегодня речь как раз пойдет о том, как припаять наушники к штекеру и при этом не накосячить.

Не нужно ни о чем думать, просто действуйте согласно приведенной пошаговой инструкции и вы без труда отремонтируете свои любимые наушники.

1. Безжалостно откусываем штекер:

2. Как заменить штекер на наушниках? Для этого мы будем использовать старый разъем. Распотрошим его при помощи острого канцелярского ножа, вспоров его прямо по шву. Это метод позволяет разобрать практически любой штекер:

Раскрываем пластиковую оболочку и достаем внутренности. Видите группу контактов, к которым припаяны обрывки проводов?

Запоминаем распиновку проводов наушников (а еще лучше записываем на клочок бумаги к какому контакту какой провод был припаян). Вот стандартная распайка проводов наушников по цветам:

• зеленый провод – это левый канал;
• красный провод – это правый канал;
• желтый (медный) провод – общий.

Более подробную информацию о том, какой провод в наушниках за что отвечает вы найдете далее в этой статье (листайте в самый конец).

3. Теперь надо немного зачистить провода наушников. Как должен выглядеть результат:

соединяем общие провода (которые в бесцветном лаке) вместе и залуживаем самые кончики:

Пару слов о том, как перепаять штекер на наушниках. Лудиться будет плохо, т.к. провода покрыты лаковой изоляцией. Для облегчения процесса можно слегка припалить самые кончики зажигалкой.

О том, как залудить провода от наушников при помощи таблетки аспирина, как показано в этом видео:

Лично я обошелся обычным ножом, которым аккуратно счистил эмалевое покрытие с проводков. А после этого залудил обычным способом — с припоем и канифолью.

4. Теперь находим где-нибудь старую ненужную ручку:

и отделяем от нее самый кончик:
Он и будет корпусом нашего нового штекера.

5. Подготавливаем кусочек термоусадки, которая будет защищать провода от резких перегибов на выходе из штекера:

6. Пришло время припаять провода наушников к штекеру. Паять нужно в полном соответствии с цветами проводов в наушниках (вспоминаем, куда какой цвет был припаян или ищем наш клочок бумаги, где все записано):

7. Убеждаемся, что все работает. Для этого включаем мультиметр в режим прозвонки, втыкаем наушники в уши и поочередно касаемся щупами разных контактов. Должны быть слышны всякие шорохи и щелчки в разных каналах.

Или можно попытаться воткнуть этот недоделанный штекер в телефон или МП3-плеер и запустить музычку. В последнем случае важно убедиться, что правый и левый каналы работают независимо друг от друга (воспользуйтесь регулировкой баланса).

8. Если все звучит как надо, усаживаем термоусадку с помощью строительного фена или обычной зажигалки:

9. Бодяжим пару капель эпоксидного клея:

все склеиваем и оставляем на несколько часов до полной полимеризации.

10. Радуемся тому, как мы починили штекер наушников!

Посмотрите фото, как мне удалось припаять новый штекер к наушникам:

По-моему, это самый простой способ как починить штекер на наушниках из всех предложенных в интернете. При том, что результат получается вполне достойным. Если сильно не присматриваться, то даже и не понятно, что это самоделка.

Кстати, поначалу у меня была мысль приготовить пасту из пищевой соды и суперклея, чтобы использовать ее вместо эпоксидной смолы.

Но оказалось, что эта смесь застывает настолько быстро (практически мгновенно!), что этот вариант пришлось отбросить как непригодный.

Вот и все. Теперь вы знаете, как сделать наушники если сломался штекер и какой провод в наушниках за что отвечает. Всегда старайтесь разобраться в том, как все устроено, как отремонтировать штекер на наушниках своими руками, экономьте свои деньги!

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

• 2 провода (для моно-наушников);
• 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
• 4 провода (для стерео-наушников);
• 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода — плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

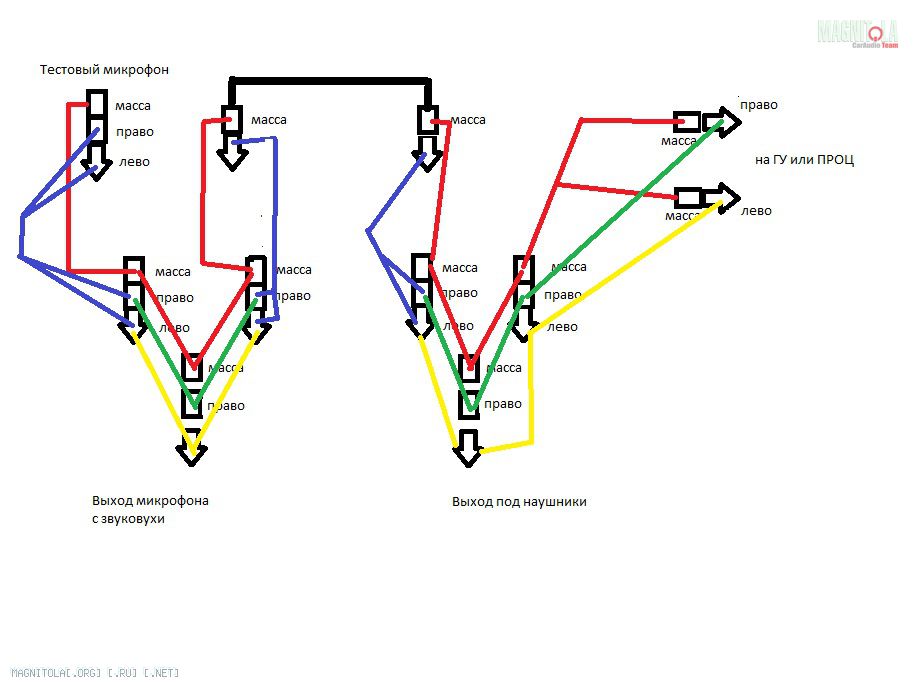

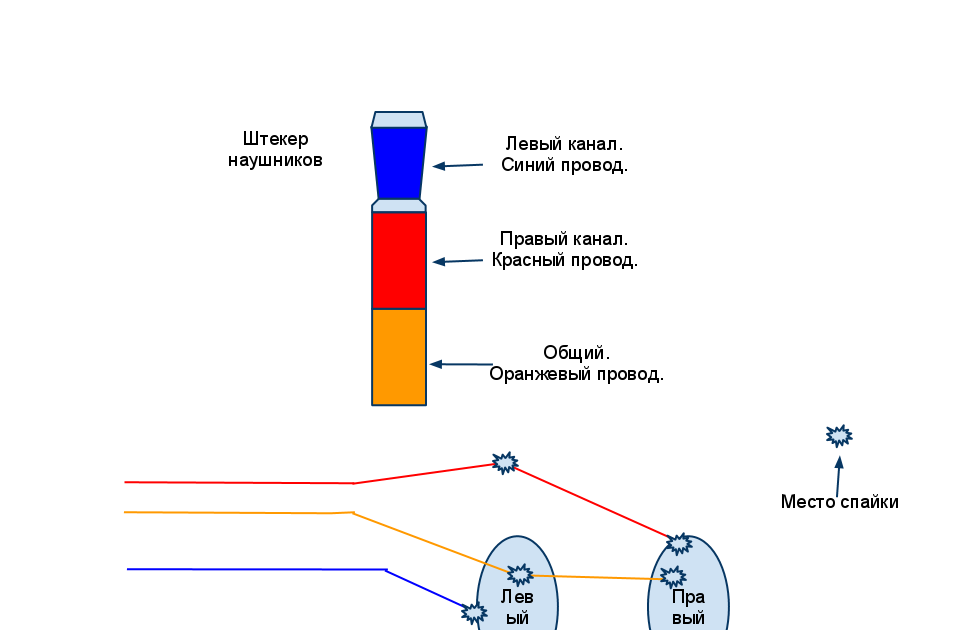

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

• красный — правый канал;
• зеленый, синий или белый провод — левый канал;
• бесцветный лак — общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода — это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы — разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода — это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной "земляной" оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода — это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Распайка наушников с микрофоном и кнопкой: пошаговая инструкция

Чистить провода механическим методом ни в коем случае нельзя, так же следите за тем, чтобы температура не повышалась, то есть паять потребуется в быстром темпе, но аккуратно, поэтому важно сразу узнать о свойствах шнура и какие провода куда подходят, что бы сразу их запаять

Проверить работает ли микрофон можно, не используя специальные приборы. Достаточно заменить его на другой микрофон или подключить к тому устройству, которое наверняка покажет результаты. В ином случае, воспользуйтесь осциллографом.

Алгоритм действий при ремонте

Теперь, когда у нас все готово приступаем к восстановлению наушников:

• срезаем старый разъем, примерно на расстоянии 0,5-1 см от его основания, так мы избавимся от проблемной части провода;
• снимаем изоляцию, так чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующим цветным лаком, а два без изоляции (пример показан на фото);

Конец провода наушников со снятой изоляцией

• для того, чтобы залудить провода, с них необходимо будет снять изолирующий лак, делается это при помощи канцелярского ножа или мелкозернистой наждачной бумаги. Экран правого и левого канала скручиваем между собой;
• как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один – общий экран, в этом случае просто снимаем с них изолирующий лак;
• разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото (иначе придется все переделывать);

Важный момент: провод должен быть продет в основание разъема

приступаем к припаиванию проводов к разъему. Рекомендуется начинать с общего, после чего уже паяем левый и правый каналы. Результат показан на фотографии;

• дав проводам и разъему остыть несколько минут, можно протестировать результат. Для этого подключаем штекер в гнездо аудио выхода и проверяем работу наушников. Если все нормально, приступаем к сборке разъема. Что делать, если один наушник все еще не работает, будет рассказано отдельно;
• закрепляем провод, для этого на разъеме предусмотрен зажим (на контакте, куда припаивается общий провод), в него вкладывается изолированный кабель и обжимается при помощи плоскогубцев. На фото ниже зажим отмечен красным кругом на нераспаянном разъеме;

Зажим для кабеля (отмечен красным)

для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел. Это существенно снизит риск того, что при случайном рывке нарушится пайка.

Готовый к сборке разъем

собираем разъем и пользуемся наушниками в свое удовольствие. Если требуется припаять штекер к наушникам 4 провода (то есть с микрофоном), принцип действий практически такой же.

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

• некачественная пайка, необходимо тщательно проверить ее;
• проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
• проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

• обрезаем провод рядом с основанием наушника;
• разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
• удаляем изоляцию с провода и производим его зачистку и лужение;
• если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
• припаиваем провода, тестируем наушники, производим их сборку.

Видео: Как спаять провода наушников

Как правильно паять наушники

Рассмотрим первый эффективный способ:

1. Чтобы перестраховаться, обрежьте на 1-3 см больше кабеля, чем включает его в себя проблемный участок.
2. Нужный канал находится по цвету. Общий – синий или желтый, иногда просто медный, без изоляции. Правый канал – зеленый, левый – красный.
3. Снимите изоляцию – на более 0,5 см от конца кабеля. Полимерная легко и аккуратно удаляется строительным ножом. Если она лаковая или из краски, то потребуется паяльник. Можно также аккуратно зачистить ножиком.
4. Следующий пункт – лужение концов припоем. Нагрейте паяльник, возьмите наконечником его “жала” маленькую частичку припоя.
5. Установите кончики проводков на канифоль и ровным слоем распределите припой по всей их поверхности. Провода готовы к пайке.

Если вы хотите совместить процедуру удаления лаковой изоляции и лужения, то вам потребуется таблетка аспирина. Хочется предупредить, что такой ремонт нужно проводить в проветриваемой комнате, стараться не вдыхать дым. Кладите провод на таблетку, затем действуйте паяльником с жирной капелькой канифоли. Это сочетание подчистую удаляет покрытие из лака.

Как определить назначение проводов гарнитуры

Итак самый простой вариант, особенно, когда под руками вообще ничего кроме ножа и паяльника нет — вскрытие пульта наушников

На этой стороне платы, внизу виден припаянный красно-желтый проводок, а рядом с ним красуется буковка G, которая как нам известно Ground или земля. Переворачиваем плату:

И видим, что синий провод — это R, т.е. Right — правый, а вот красный это M или микрофон. А это М+ или М- спросите Вы. Если это просто М, то подразумевается М+, т.к. М- всегда идет на землю. А если есть и + и — то знайте минус всеравно на землю)

Круто! Но среди этих проводков нету тех двух, идущих вместе. Хорошо, можно разобрать и наушник �� ( как это сделать читаем тут )

Ага вот и они))) Но тут стоит Вас предупредить. Часто встречается несоответствие цветов проводков в проводе до и после развилки. Т.е. до пульта доходит тоже, что и на разъеме, а вот дальше и на второй наушник могут идти другие цвета.

Вообще в этом случае можно было обойтись без вскрытия наушника, т.к. Логично что среди цветов с которыми уже определились нету левого канала. Ну а желтый(золотой) поводок — всегда земля. Так что спаиваем (от слова паять, а не то что Вы подумали) вместе желтый и желто-красный проводки и вуаля имеем четыре провода классической расцветки ��

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему включения и назначение выводов джека. Типовая схема штекера микрофона и кнопки в стереогарнитуре показана на картинке ниже.

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

Как устроен четырехконтактный джек

имеет такое же устройство, как и . Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер смотрите на распиновку миниджеков на картинке.

На картинке следующие обозначения: М — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники дело не из легких. Схема распайки штекера сильно зависит от марки гарнитуры.

Куда припаять провода наушников

Думаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже

Все просто — это GrouND или по нашенскуи — земля. Наверное вы слышали что лампочка может гореть только когда по одному проводу ток в нее втекает, а по другому ток из нее вытекает. И что называется это дело замкнутая цепь. Так вот и здесь тоже самое — наушник запоет если один его провод припаян к L или R, а второй к земле ( GND ). Так что у нас просто нет другого выхода как припаять левый наушник к L и GND, а правый к R и GND.

Цвета надписей и стрелочек выбраны не случайно, это стандартная расцветка, которую имеют больше половины наушников, а у остальной половины вместо зеленого — синий. В особо редких случаях встречаются другие цвета, но земля(GND) всегда желтая. Всегда…

Если затрудняетесь с определением где какой канал — припаяйте землю, включите наушники в плеер или телефон и залуженным проводком тыкайтесь в контакты штекера. смотрите где заиграет)

Восстановление (ремонт) штекера с микрофонным входом

В модификации наушников с гарнитурой, помимо звуковых каналов предусмотрена отдельная линия для передачи речевого сигнала со встроенного микрофона.

В случае, когда в ремонте нуждается штекер с дополнительным микрофонным контактом – в нём придётся восстановить три сигнальных канала и один общий (так называемую «землю»).

Все подготовительные и операции и непосредственно пайка в этом случае аналогичны уже описанным ранее вариантам. Сложность здесь заключается в правильной маркировке контактов и проводов, соответствующей звуковым и микрофонным линиям. Спаять их можно по тем же правилам, но с учётом схемы разводки дополнительных цепей.

Особое внимание нужно уделить разделению (экранированию) каналов передачи звукового и микрофонного сигнала наушников. В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи

При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера

В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи. При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера.

Основные поломки наушников:

Подробнее о том, как припаять провода к разным типам штекера описано ниже после общей инструкции. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели. Эта схема позволит наглядно увидеть работает микрофон или нет, усиленный сигнал от микрофона будет изменять картинку на экране в такт с вашим голосом.
Ремонт динамиков гарнитуры. Даже если у вас не получилось произвести ремонт с первого раза — не расстраивайтесь, проверьте все еще раз.
Три жилы От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Не забывайте, что микрофон нужно запитать через резистор, а сигнал необходимо снимать через разделительный конденсатор номиналом 0.
Провод правого канала всегда маркируется красным цветом. По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка: А вот как припаять наушники к такому джеку: Вариант второй: у вас полноценная гарнитура то есть наушнки с микрофоном и на штекере 4 контакта. Распайка наушников с микрофоном и кнопкой: пошагово После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке: Острым ножом следует срезать старый разъем, оставляя от основания примерно 0, см.
Наш обновленный штекер своими руками 3.
Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине. Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Паяльник.

Для пайки соединительных аудио кабелей подойдёт паяльник мощностью 25 – 40 Ватт.

На картинках показан процесс подготовки к работе двух жал диаметрами 4 и 6 миллиметров.

В некоторых случаях может понадобиться с помощью напильника исправить форму жала паяльника.

Правильно заточенное жало паяльника удобно не только для пайки, но и для удаления изоляции.

Жало 40-ваттного паяльника диаметром 6 мм, для удобства использования, можно слегка заузить напильником.

После того, как жало приобрело требуемую форму, его нужно обжечь, чтобы окисел предотвратил разбегание припоя за пределы рабочей зоны. Для обжига достаточно включить паяльник на 20 – 30 минут.

Теперь нужно, при всё ещё включённом паяльнике, несколько раз пройтись напильником по рабочей поверхности жала, чтобы удалить окисел. Сразу же после этого нужно погрузить жало в канифоль, растереть жалом шарик припоя и снова погрузить в канифоль.

Ваш паяльник готов к работе.

Порядок проведения ремонта

Определив конкретное место неисправности, можно приступить к ремонту.

Для проведения ремонтных работ потребуются:

• паяльник мощностью до 40 Ватт;
• активный флюс;
• низкотемпературный припой ПОС-60 или другой;
• острый нож, можно канцелярский;
• изолента;
• термоусадка (кембрик, диаметр которого уменьшается при нагревании);
• провод многожильный медный в поливинилхлоридной (ПВХ) изоляции сечением до 1 кв.мм.

В случае обрыва проводников необходимо с помощью ножа снять ПВХ-изоляцию с мест предполагаемого обрыва. Медные проводники могут иметь дополнительную лаковую изоляцию, ее также следует зачистить с помощью ножа.

Аналогичным образом зачистить провод из ремкомплекта. Далее следует залудить места пайки. Для этого требуется применить флюс и припой. Если под рукой не нашлось активного флюса, в качестве него можно применить ацетилсалициловую кислоту (аспирин), которая есть в любой аптечке.

Процесс пайки может быть непростым: проводники наушника часто изготовлены из бескислородной меди, с вплетением шелковых нитей для большей устойчивости к механическим нагрузкам. Некоторые мастера для снятия лаковой изоляции также используют аспирин.

Поместив провод в лаковой изоляции на таблетку аспирина, касаются разогретым паяльником места лужения. Агрессивная среда снимает изоляцию. Не следует дышать этими испарениями: ощущение не из приятных.

Аналогичным образом производят пайку в местах обрыва рядом с разъемами, разветвителями, излучателями. Если облом проводника произошел непосредственно возле разъема, необходимо приобрести новый узел. Он имеется в продаже в любом магазине, торгующем радиодеталями.

Микрофоны и динамики обычно ремонту не подлежат. Их можно заменить на исправный от другого аналогичного наушника. Если проводник обломался в месте соединения с динамиком, можно попытаться разобрать корпус излучателя. Это можно сделать, применяя растворитель для ослабления клеевого соединения.

Перед произведением пайки оденьте на один из проводов кембрик-термоусадку. После соединения переместите его на место соединения и несильно нагрейте с помощью промышленного фена или, в крайнем случае, зажигалки.

Типы штекеров

Разберемся какие разъемы для наушников существуют и в чем их основные отличия. В стандартных наушниках и гарнитурах используется штекер, называемый TRS (в народе «Jack») — Tip (наконечник), Ring (кольцо) и Sleeve (гильза).

Существует три модификации данного разъема:

2-х пиновый (двухполюсный) TS, который содержит два контакта — один для наушников, один для земли. Его еще называют «mono». Используется в основном в микрофонах.

2-х пиновый разъем для наушников

3-х пиновый (трехполюсный) TRS, который содержит три контакта — один для земли, другие два — сигнальных для левого и правого наушника, так называемый «stereo». Используется в обычных наушниках.

3-х пиновый разъем для наушников

4-х пиновый (четырехполюсный) TRRS , который содержит 4 контакта — земля, левый наушник, правый наушник и микрофон. Используется в гарнитурах мобильных устройств и наушниках с микрофоном.

4-х пиновый разъем для наушников

5-ти пиновый (пятиполюсный) TRRRS , который содержит 5 контактов (стерео + видео + микрофон или стерео + микрофон + микрофон т.п.). Используется в некоторых гарнитурах мобильных устройств, например, гарнитура Samsung Galaxy SIII.

5-ти пиновый (пятиполюсный) TRRRS

⦁ Jack 6,35 мм, (иногда называют большой джек). ⦁ Mini-jack 3,5 мм ⦁ Micro-jack 2,5 мм.

В гарнитурах мобильных устройств чаще всего используется четырех-пиновый джек (TRRS), который в свою очередь также делится на два типа по расположению контактов: OMTP (Open Mobile Terminal Platform) и CTIA (Cellular Telephone Industries Association)

Это важно учитывать при подборе гарнитуры и замене разъема, хотя при желании тип расположения всегда можно поменять, перепаяв контакты

Распиновка обоих стандартов:

Распиновка стандартов OMTP и CTIA

Также существует множество нестандартных распиновок для данного разъема:

Варианты нестандартных распиновок

Стандартные штекеры

Прежде, чем приступать к ремонту, рассмотрим наиболее распространенные типы разъемов для наушников, а также схему их подключения. Это поможет нам определиться, как спаять провода наушников, если в кабеле 4 провода (гарнитура с микрофоном) или 3 провода.

Ниже показана классическая схема подключения наушников, соединенных между собой общей массой. В качественных устройствах, таких как Koss Porta Pro, Philips, Sony, Sennheiser и т.д. для каждого канала используется отдельный экранированный провод, в более бюджетных реализациях для двух каналов может быть общий экран.

Подключение наушников к стандартному штекеру

У наушников с микрофоном, штекер имеет дополнительную контактную площадку, схема такого подключения показана ниже.

Схема подключения наушников с микрофоном к стандартному штекеру

Заметим, что многие производители мобильных устройств могут использовать нестандартные разъемы, эту тему мы рассмотрим в финале статьи.

Подготовка к пайке

Независимо от устройства повреждённого и разобранного штекерного изделия его рабочая часть перед пайкой проводников нуждается в тщательной подготовке. Для этого потребуется взять оставшийся после разборки штекер с рядом контактов для подключения и подпаянными к выводам проводами.

Нужно запомнить или зарисовать порядок подсоединения проводником по цвету изоляции (так называемую «распиновку»).

Еще один важный момент – это контрольная проверка штекера на обрыв или короткое замыкание внутренних жил, выходящих на три контакта (общий провод-правый канал-левый канал). Для того чтобы убедиться в его исправности потребуется мультиметр, включённый в режим «Прозвонка».

При проверке каждая из 2-х контактных площадок на острие разобранного штекера должна прозваниваться с соответствующим соединительным отводом на другом конце (между ними должно быть нулевое сопротивление).

Корпусная часть элемента выполнена как монолит со специальной скобкой для фиксации основания проводника в изоляции и площадкой для пайки общего провода (оплётки).

Монтаж штекера типа Джек 3,5мм (Jack 3,5mm).

На рынке можно найти недорогие Джеки 3,5мм, у которых площадки предназначенные для пайки покрыты никелем. Для их пайки не годится канифоль и флюс на её основе. Если у вас нет активного флюса, то придётся острым ножом или скальпелем удалить покрытие с этих площадок и затем залудить их обычным способом.

При соединении штекера типа Джек с толстым экранированным кабелем, нужно учитывать, что под защитным колпачком Джека не очень много места.

На картинке видно, что жилы экрана скручены несимметрично по отношению к проводам кабеля.

Как и в случае с предыдущим разъёмом, не забываем предварительно надеть на кабель защитный колпачок.

Провод образованный скрученными жилами экрана следует укоротить во избежание его замыкания на левый канал.

Надеваем защитные трубки на провода и припаиваем их к соответствующим контактам Джека.

Сдвигаем защитные трубки на контакты разъёма.

Только теперь припаиваем общий провод к разъёму.

Вставляем кабель в элемент крепления. Стрелкой показан элемент крепления, размеры которого недостаточны для надёжного закрепления толстого кабеля.

Как и в случае описанном выше, воспользуемся швейным нитками. Для надёжного крепления кабеля, нужно плотно намотать 7-8 витков нити №10.

Удерживая одной рукой кабель и концы нити, другой, с помощью паяльника, нанесите каплю расплавленной канифоли на витки нити. Закрепление концов нити узлом, может ослабить соединение.

Если вы всё сделали правильно, то, перед окончательной сборкой, Джек должен выглядеть примерно так.

Теперь подгибаем контакты левого и правого каналов внутрь.

Прижимая контакты Джека, накручиваем защитный колпачок.

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

• 2 провода (для моно-наушников);
• 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
• 4 провода (для стерео-наушников);
• 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода — плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

• красный — правый канал;
• зеленый, синий или белый провод — левый канал;
• бесцветный лак — общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода — это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы — разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй:

у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода — это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода — это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Различные поломки наушников – весьма распространенная проблема, особенно если это устройство используется активно, а не для прослушивания музыки дома. Чаще всего ломаются вставные наушники – вкладыши и вакуумные затычки, поскольку именно они обычно используются вне дома – например, при активных занятиях спортом.

Обычно на вероятность поломки влияют следующие факторы:

• заводской брак – самая распространенная проблема в случае с дешевыми наушниками;
• неправильная эксплуатация – из-за подключения наушников к неправильному источнику звука может сломаться динамик, а если носить источник звука в кармане джинсов или брюк, на штекер будет оказываться постоянное воздействие, и он рано или поздно сломается.

Если наушники перестали работать, их, возможно, придется разбирать. Конечно, это не всегда возможно – так, сложнее всего разобрать вкладыши и затычки, имеющие монолитный корпус. Кроме того, после разборки таких наушников вам могут потребоваться новые запасные части.

Кроме самого корпуса наушников можно разбирать штекер, который соединяется с источником звука. Но прежде чем приступать к той или иной операции, следует убедиться, что это вообще необходимо, диагностировав поломку.

Как припаять наушники к штекеру

Для ремонта нам понадобятся:

• острый нож или скальпель;
• кусачки или бокорезы;
• пинцет, медиатор или плоская отвертка;
• паяльник, припой и флюс;
• зажигалка;
• термоклей и клеевой пистолет;
• запасной штекер.

Возможно, вам понадобятся не все эти предметы. Но ремонт – дело непредсказуемое, поэтому иметь запас деталей никогда не будет лишним. Когда все это готово, можно приступать к работе. Починить наушники можно 2-мя способами: использовать старый разъем или заменить его на новый.

Начинается ремонт одинаково:

1. Кусачками отрежьте старый штекер на расстоянии 2-3 см от его края.
2. Зачистите провода от изоляции (общий контакт желательно сделать чуть длиннее).
3. При изготовлении гарнитуры в кабели вплетается шелковая нитка, которая повышает их механические свойства. Провод нужно расплести, нитку удалить.
4. Зачистите кабель от лаковой изоляции. Ее можно убрать ножом. Или воспользоваться зажигалкой, а затем лезвием удалить нагар. Также лак хорошо убирается лужением, когда провод погружается в лужицу канифоли и прокаливается паяльником. На его жале должно быть немного припоя.
5. Правильно определите назначение каждого провода (это называется распиновка). Сопротивление динамиков наушников-вкладышей обычно равно 32 Ом.
6. Спаяйте вместе все заземляющие провода.

Также в качестве флюса возможно использовать аспирин, что наглядно представлено в следующем видео:

Далее выбирайте между ремонтом старого штекера или его заменой. Новый разъем можно припаивать сразу, с ним не нужно делать подготовительные операции (кроме как зачистить и залудить контакты). В продаже есть разные модели на 3, 4 и более проводов. Но они не лишены недостатков:

1. Отверстие для провода очень большое, нужно его чем-то заполнить. Например, термоклеем или герметиком.
2. Масса и размеры нового штекера больше, а это не добавляет некоторые удобства. Да и его внешний вид может сильно отличаться от общего стиля наушников.
3. Материал контактов разъема хуже подходит для паяния.
4. Некачественный штекер может расшатать гнездо на источнике.

Все эти недостатки касаются только самых дешевых разъемов. Чтобы их избежать, покупайте только качественные изделия. Тогда замена разъема не вызовет сложностей. Перед паянием не забудьте надеть на кабель все необходимые части штекера. Такую ошибку иногда допускают даже опытные мастера. Можно перепаять старый штекер, для этого нужно действовать аккуратно:

1. Разрежьте пластиковую изоляцию по шву и удалите ее.
2. Сфотографируйте место спайки каждого провода.
3. Зачистите контакты на штекере.
4. На кабель наденьте термоусадочную трубку и новый корпус. Это может быть колпачок от шариковой ручки, наконечник иглы от шприца и другое. Не забудьте подогнать размеры к штекеру.
5. Припаяйте провода.
6. Зафиксируйте новый корпус клеем и термоусадкой.

Проверьте наушники. Если звук чистый и работают микрофон и шумоподавление – работа выполнена успешно. Если нет – осмотрите места пайки, проверьте динамики и провода мультиметром.

Резюмируя итоги

В начале ремонта, я не думал, что не смогу починить гарнитуру своими руками. Но оказалось, что это вполне реально при небольшом опыте ремонта электроники, только с начальными навыками пайки. Дочурка была рада, что снова может слушать музыку без проводов, а я получил дополнительный скилл самостоятельного ремонта и небольшой плюсик в карму.

Показательно, что не работает ни левый, ни правый наушник. То есть один и тот же заводской брак присутствует и там и там. Это со временем приводит к гарантированному выходу устройства из строя, т.к. тряска в процессе эксплуатации в любом случае будет присутствовать.

Производитель беспроводной гарнитуры Meizu Pop не потрудился закрепить аккумулятор в корпусе, из-за чего и происходят почти все поломки в данной модели. Болтающийся аккумулятор со временем просто отрывает дорожки с контактами от текстолита. Так же можно было сделать контакты аккумулятора гибкими, чтобы компенсировать вибрацию.

На креплении удерживающих магнитиков в корпусе док станции так же сэкономили. Они были плохо приклеены на своих посадочных местах. Здесь тоже требовались минимальные затраты, чтобы в принципе избежать возникновения данной проблемы.

Креативный способ ремонта штекера у наушников своими руками (11 фото)

Зачем покупать новые наушники взамен практически исправных, если разъем можно просто починить? Тем более, что справиться с этой задачей сможет практически каждый, умеющий держать в руках паяльник.

Как разобрать штекер наушников

Чтобы починить наушники, первым делом необходимо разобрать их штекер. Подавляющее большинство наушников имеют на разъеме резиновую оболочку, которую можно аккуратно снять. Удобнее делать это толстой иглой или шилом:

Вставляем иголку сначала неглубоко, и постепенно продвигаясь по кругу, углубляемся иголкой на всю глубину разъема. После этого можно стянуть резиновое покрытие.

У вторых наушников(XBA-H1) разъем оказался разборным.

Как видно из картинки, следующий шаг — это оголение залитых пластиком контактов штекераа. Я срезал аккуратно, для демонстрации, того что там изначально находится. Обычно я срезаю все вместе с проводами

Ремонт наушников своими руками

Чаще всего из строя выходят малогабаритные модели, используемые в мобильных устройствах связи. Это миниатюрные капсюли, подключаемые к смартфону тонким проводом. В звуковой прибор входят следующие элементы:

• Излучатели звука
• Регулятор громкости
• Соединительные провода
• Штекер

Починить наушники для телефона можно в домашних условиях. Самым распространённым дефектом является обрыв соединительных проводов. Они очень тонкие и имеют слабую изоляцию. Для того чтобы определить точку обрыва нужно подключить наушники к звуковому устройству, включить музыкальный фрагмент и руками последовательно «промять» весь соединительный провод. В месте обрыва звук будет появляться и пропадать. Чаще всего обрыв провода возникает в местах соединения провода с конструктивными элементами. Это вход провода в корпус штекера, вход и выход регулятора громкости, точка подключения к левому и правому капсюлю и разветвитель провода на два канала. Кроме обрывов в точках соединения провод могут повредить домашние животные.

Чтобы отремонтировать наушники не обязательно менять провод целиком. Нужно локализовать место нарушения контакта, разобрать конкретный узел и восстановить целостность соединения с помощью пайки. Как починить наушники, если нарушен контакт у штекера.

Разъём (штекер) может иметь линейную или «Г»-образную форму. В любом случае пластмассовый колпачок сохранить не удастся, так как он не разборный. Его следует аккуратно срезать острым лезвием. Обычно нарушение контакта находится у самого штекера. Перед удалением провода нужно запомнить цвета проводников, запаянных на контакты штекера. Провод обрезается, с него удаляется изоляция, и отдельные проводники зачищаются для пайки. Проводники в жилах очень тонкие и представляют собой пучок проволок вместе с нитями из синтетического материала. Каждая медная проволочка покрыта лаком. Удалить изолирующее покрытие острым режущим инструментом без навыка сложно, поэтому лак проще обжечь в пламени зажигалки.

Затем очищенные концы провода нужно залудить. Для этого используется канифоль, спиртовой раствор канифоли или пастообразный флюс. Прогретым паяльником наносится небольшое количество припоя на обработанный флюсом провод. С контактов штекера удаляются остатки заводской пайки. Перед пайкой на провод надевается небольшой отрезок трубки-термоусадки. Она заменит срезанный корпус штекера. Подготовленные и залуженные провода припаиваются к соответствующим контактам разъёма. На штекер надевается термоусадочная трубка и прогревается бытовым феном или зажигалкой.Так можно отремонтировать наушники в домашних условиях.

Что делать если наушники сломались у звукового капсюля. Для устранения дефекта нужно вскрыть корпус. Миниатюрные звуковые излучатели состоят из двух частей, которые соединены клеем, так как компания производитель не предполагает разборку устройств. Для разделения корпуса используется скальпель или офисный нож. Если провод обломился у самого капсюля, то оборванный конец достаточно зачистить, залудить и припаять на место. Иногда приходится разрезать пластиковый корпус, чтобы найти место обрыва. Аналогичным образом устраняются обрывы у регулятора громкости и разветвителя. Починить наушники можно, когда провод оборвался в середине. Оборванный участок вырезается, а проводники зачищаются, скручиваются и соединяются пайкой. Главное не перепутать цвета, а на скрутки надеть изолирующие трубочки. На место сращивания провода надевается термоусадочная трубка, которая потом разогревается и плотно обхватывает место соединения.

Если провод повреждён по всей длине, то заменить его можно, но проще приобрести новые устройства.

Чистим контакты штекера:

На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.

С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.

Разборка корпуса микрофона с регулятором громкости

Наушники для компьютера производят с регулятором громкости и микрофоном. Гарнитура мобильного телефона оснащена кнопкой включения и отключения разговора. Все эти элементы спрятаны в маленьком пластиковом корпусе, закрепленном на шнуре. Чтобы к этим элементам добраться придется выполнить аналогичные действия, которые применяют при разборке вакуумных наушников. Корпус склеен, и разделить его на две половинки получится только разрезанием ножом.

Неисправность регулятора громкости определяют по треску в динамиках и плохому звуку. Проблема кроется в переменном резисторе. Деталь состоит из ползунка, перемещающегося по резистивному слою. Продлить жизнь резистора можно графитной смазкой. С помощью ватной палочки пастой смазывают резистивный слой.

Проблема микрофона выявляется по ухудшению слышимости, что испытывает абонент, с которым ведется разговор. Причина часто кроется в засорении. Микрофон протирают ватой или марлей, смоченной в спирте. После ремонта резистора и микрофона две половинки корпуса склеивают.

Разборка наушников любой марки происходит несложно. Главное, соблюдать осторожность. Сломанные пластиковые детали восстановить невозможно.

Тематические материалы: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

, Если вода попала на наушники или внутрь разъема мобильного телефона

, Как правильно настроить микрофон наушников на компьютере с Windows

, Как правильно прогреть наушники и нужно ли это делать

, Как припаять штекер наушников

, Как соединить порванные провода наушников

, Как улучшить качество звука в наушниках

, Нет звука в наушниках

, Распиновка наушников

Лудим провода перед пайкой наушников

Обратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4.

Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком.

Перед пайкой проводки необходимо залудить, т.е. покрыть слоем олова. Для начала скручиваем проводок, т.к. наверняка его конец размахрился. Затем кладем его кончик на канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль.

После этого кладем краешек провода на спичечный коробок и, прижимая паяльником с каплей олова, проворачиваем весь шнур наушников. При этом проводок должен скрутиться и равномерно покрыться оловом. Достаточно залудить самый кончик. Но никто не запрещает залудить больше, а затем срезать лишнее, оставив 2-3 мм покрытых оловом. Главное — оставить незалуженную чати проводков достаточной длины, чтобы дотянуться до контактов штекера.

ВсЁ, с нудной, но важной подготовительной частью покончено. Теперь задача по интереснее — припаять провод к разъему. Для начала выясним что и куда.

Как отремонтировать штекер от наушников

Отремонтировать адаптер от наушников нельзя. Его конструкция не предусматривает замену каких-либо составных частей. Поэтому если сломался штекер, то нужно выполнить замену джека на наушниках. При этом нужно приобрести более надёжное изделие.

Среди моделей коннекторов особенно выделяются адаптеры с металлическим корпусом и позолоченными контактами. Такие модели, в основном, выпускаются для профессиональной аппаратуры, но есть и коннекторы Mini-jack 3,5 мм.Они разборные, очень надёжны и благодаря золотому покрытию обеспечивают идеальный контакт активной части и гнезда.

При замене входа нанаушниках нужно выбирать разъём такой конструкции, чтобы тыловое отверстие корпуса соответствовало диаметру соединительного кабеля. Некоторые модели имеют с задней стороны корпуса пружинку.

Она предотвращает критические перегибы провода и его поломку.После распайки соединительного кабеля на разъёме телефона или смартфона, полезно обработать контакты любым влагоустойчивым лаком. Часто используется обычный лак для ногтей. Это поможет избежать окисления и нарушения контакта в процессе эксплуатации.

Куда припаять провода наушников

Думаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже . А вот что такое GND?

Все просто — это GrouND или по нашенскуи — земля. Наверное вы слышали что лампочка может гореть только когда по одному проводу ток в нее втекает, а по другому ток из нее вытекает. И что называется это дело замкнутая цепь. Так вот и здесь тоже самое — наушник запоет если один его провод припаян к L или R, а второй к земле ( GND ). Так что у нас просто нет другого выхода как припаять левый наушник к L и GND, а правый к R и GND.

Цвета надписей и стрелочек выбраны не случайно, это стандартная расцветка, которую имеют больше половины наушников, а у остальной половины вместо зеленого — синий. В особо редких случаях встречаются другие цвета, но земля(GND) всегда желтая. Всегда…

Если затрудняетесь с определением где какой канал — припаяйте землю, включите наушники в плеер или телефон и залуженным проводком тыкайтесь в контакты штекера. смотрите где заиграет)

Тому как определить назначение проводов у гарнитур была посвящена отдельная статья:

Чиним разъем гарнитуры или пять проводков на четыре контакта

Как починить наушники дома, если провод оторвался от штекера

Сейчас я расскажу вам, как своими руками починить вакуумные наушники-капельки, если провод оторвался от штекера.

Буду показывать процесс ремонта на примере наушников Monster Beats by dr Dre, которые достались мне вместе с телефоном HTC Sensation XE. Они прослужили верой и правдой почти 4 года, пока, в конце концов, не сломался штекер.

Штекер в этих наушниках представляет собой обычный мини-джек (3.5 мм) с четырьмя контактами — правое ухо, левое ухо, микрофон и общий. Кстати, что интересно, у этой гарнитуры есть кнопочки, чтобы можно было песни перематывать вперед-назад, но под них нет никаких специальных контактов на разъеме. Для всех кнопок каким-то чудесным образом используется все тот же микрофонный контакт.

Короче, сейчас я попытаюсь отремонтировать эти наушники в домашних условиях, а если что-то пойдет не так — да и фик с ним! — пойду куплю новые. Тем более, что выбор сегодня просто огромен. И тем более, что я далеко не аудиофил и мне подойдут вообще любые, лишь бы удобные были.

Изначально наушники выглядели вот так:

Наушники с микрофоном и кнопками управления, поэтому у штекера 4 контакта, а внутри 5 проводов. Разъем у гарнитуры, само собой, неразборный.

Как я уже сказал, данный способ ремонта подойдет только если проблема именно в разъеме — не работает один наушник, правое или левое ухо, микрофон, не нажимаются кнопки, пропадает звук, если пошевелить провод у штекера и т.д. и т.п.

Итак, если вы твердо убеждены, что штекер наушников действительно подлежит замене — идем дальше.

Заливаем штекер наушников клеем

Когда все проводки припаяны остается залить разъем полиэтиленовым термоклеем (1) и, пока клей не застыл, всунуть в резиновую оболочку (2). Желательно заполнить весь объем разъема наушников, поэтому сначала наливаем клей в разъем, а затем делаем смачную каплю на контактах разъема. Вставив штекер в оболочку, убираем излишки выдавившегося клея пальцами. Теперь есть еще 5-10 секунд на придание разъему нужное положение(3). Держим так до полного затвердевания клея. А потом острым ножом срезаем последние остатки(4).

Надеюсь, что в статье удалось показать ремонт наушников своими руками. Возможно вам до сих пор не понятно как припаять штекер к наушникам или что-то осталось ‘за кадром’, не стесняемся выражать свое негодование или годование в комментах.

У этого метода есть одно слабое место — использование термоклея. Со временем он может размягчаться, поэтому рекомендую посмотреть статью: Пластиковая труба в качестве клея при ремонте бракованных Xiaomi Piston 3

all-lab.ru

Наверное практически все любители послушать музыку в дороге сталкивались с проблемой, когда из-за долгой эксплуатации и постоянных перегибов провода у штекера перестаёт работать один из динамиков, и наушники становятся не пригодны. В этой небольшой инструкции будет описано как исправить эту поломку — припаять новый штекер к наушникам.

Изначально нужно убедиться в том, что поломка именно в штекере. Как правило, характерной чертой данной поломки является тот факт, что путём сдавливания основания штекера или изгиба кабеля у основания штекера можно найти положение, когда оба динамика наушников работают. Если это так, то можно практически со 100% уверенностью утверждать, что смена штекера у наушников поможет решить возникшую проблему.

Что нам понадобится для ремонта наушников:

• паяльник;
• припой;
• канифоль;
• канцелярский нож;
• новый штекер jack 3.5мм;
• прямые руки.

Исторически сложилось так, что паяльник и всё для пайки есть почти в каждом доме, если вдруг у вас не нашлось — ищите лучше. Если точно нет, то можно попросить у друзей или приобрести в любом радиотехническом магазине (самый простой паяльник 150-250р., припой и канифоль около 100р.). Новый штекер также можно приобрести в радиотехническом магазине, стоит от 20 до 50р.

Штекер jack 3.5мм

С помощью простых математических вычислений можно подсчитать, что даже если у Вас нет ничего для пайки, ремонт старых наушников обойдётся гораздо дешевле приобретения новых.

Итак, приступим к замене штекера у наушников:

• 1) Ставим паяльник греться. Пока он греется, отрезаем старый штекер. Чтобы наверняка убрать проблемную часть кабеля, отрезать стоит примерно 0,5см от основания штекера наушников.
• 2) Аккуратно с помощью канцелярского ножа снимаем изоляцию кабеля с обоих жил. Внутри каждой жилы должно быть 2 медных провода, нужно зачистить примерно 0,3-0,4см, если есть обмотка — удаляем её. Скорее всего в каждой жиле один провод будет покрыт краской (синей/красной), краску на конце провода тоже нужно счистить. Это можно сделать мелкой наждачкой или канцелярским ножом, в конечном итоге на конце всех проводов должны быть видны медные кончики.
• 3) В каждой жиле, как писалось выше, один провод будет покрыт изолирующей краской,а второй будет без изоляции (или в обмотке). Те, которые без изоляции, скручиваем вместе, в результате должно получиться три провода — синий, красный и просто медный (скрученный из 2х).
• 4) Перед тем как паять, раскручиваем штекер и продеваем через его основание кабель наушников (иначе, когда всё спаяем, штекер будет не собрать).

Продеваем кабель сквозь штекер, медные провода скручиваем

• 5) Начинаем паять, первым удобней всего припаивать медный провод (скрученный из двух). Его нужно припаять к центральному (выступающему) контакту штекера. Последовательность такая — вкладываем кабель в штекер и пропускаем медный провод в дырочку самого большого контакта — с задней части должен выйти медный кончик провода. Его и заднюю часть контакта смазываем канифолью, и кончиком жала паяльника покрываем каплей припоя медный кончик провода и контакт. По аналогии припаиваем «цветные» провода к двум контактам поменьше.
• 6) После того, как все три провода будут припаяны, стоит подождать пару минут (чтобы припой и штекер остыли) и попробовать подключить наушники куда-нибудь (например к плееру), чтобы убедиться, что всё прошло успешно — оба динамика работают. Если не работает, смотри «Возможные проблемы» в конце инструкции. Если всё работает, то идём дальше.

Медный провод (скрученный из двух) к большому контакту, цветные к контактом поменьше

• 7) Самое трудное позади. Осталось закрепить кабель и собрать штекер. Как правило, на штекере (на самом большом контакте) есть зажим для кабеля — в него нужно вложить кабель (в изоляции) и замкнуть зажим (это можно сделать, например, плоскогубцами).

Зажим для кабеля

• 8) В принципе на этом можно остановиться, собрать штекер и пользоваться наушниками. Но для полной уверенности, особенно если спаяно не очень аккуратно, стоит проложить все контакты изолентой (чтобы снизить риск замыкания, да и какой ремонт может быть без неё). Также перед сборкой на кабеле (максимально близко к контактам) можно завязать узел, чтобы уверенно сидел в штекере (не болтался) — это сократит риск того, что незначительный рывок повредит наши труды).

Перед конечной сборкой

• 9) Проверяем работоспособность — подключаем наушники куда-нибудь (например к плееру) и чуть изгибаем провод в разные стороны на выходе из штекера. Если нет шумов, звук не прерывается — то операцию можно считать успешной, и пользоваться наушниками дальше.

Я надеюсь, что у те, кто начнут, закончат процесс успешно, но если что-то пошло не так, читайте ниже.

Возможные проблемы:

• После снятия изоляции с кабеля там совсем тонюсенькие, хрупкие проволочки-волосинки, которые толком никуда не припаять, что делать?! — Такие наушники чинить смысла нет, как правило, это совсем бюджетные модели.
• При пайке припой тут же отваливается, ничего не держится, что делать?! — Не забывайте про канифоль, перед тем как взяться за припой покройте жало паяльника и контакт тонким слоем канифоли.
• Вроде всё спаялось, но ничего не работает, что делать!? — Перепаивать. Перед пайкой проверьте, возможно на концах проводов не снята изоляция/краска. Для того, чтобы всё получилось, на концах проводов должна быть видна медь.
• Когда всё только спаял, нормально работало, собрал штекер — не работает ничего/работает одно ухо, разбираю — всё снова работает, что делать? Скорее всего, когда происходит сборка, замыкаются контакты. Попробуйте проложить между всеми контактами изолятор (например, изоленту). Помните, что корпус штекера, как правило, металлический, и если его изнутри касаются контакты, также ничего работать не будет.
• Если что-то не получается, или возникли вопросы, ответов на которые здесь нет — пиши в комменты, чем смогу помогу:)

Внешний вид

Штекер прост и незамысловат:

В комплекте поставляется с амортизирующей резинкой, она кстати действительно очень мягкая и будет амортизировать изгибы.

Посадка производиться с натягом, желательно использовать хотя бы капельку суперклея при монтаже:

Как бы тут можно было бы и окончить повествование, но ведь всегда интересно поглядеть на результаты трудов.

Соединение проводов скрутками

Этот способ рассказывает, как починить наушники для телефона без паяльника, но только если в их конструкцию не входит микрофон или регулятор звука. Также способ будет неэффективным, если разрыв произошел возле динамика. Выполнить ремонт можно следующим образом:

• Отрезать часть кабеля с разъемом длиной 7 см. Снять оплетку длиной около 2 см.
• Теперь нужно снять изоляцию с помощью наждачной бумаги или огня зажигалки.
• Далее нужно сделать надрез на расстоянии 2-3 см выше штекера. Это позволит гарантировано избавиться от поврежденного места.
• Следующим этапом будет скрутка всех парных проводков. Делать это нужно максимально плотно. Перед изоляцией лучше проверить качество скрутки.

• Открытый участок наушников нужно изолировать изолентой, скотчем или термоусадочной трубкой. Сначала нужно обмотать каждую пару отдельно, а потом соединить их вместе.

Проверяем на качество

По завершении операции нам нужно проверить работоспособность отремонтированных наушников. Подключаем их к любому плееру, смартфону или стереосистеме и включаем музыку. Теперь от случайных прикосновений к кабелю никаких слышимых последствий не должно проявляться, так что нам остается только радоваться результату.

Как устроен контактный штекер

Перед тем, как приступить к пайке, полезно изучить конструкцию контактного штекера стереонаушников. Внизу предлагаем ее схематичное изображение. Кабель наушников содержит три провода: правый канал (обычно красного цвета), левый канал (зеленый, белый или желтый) и заземление (в нашем случае цвета меди).

На штекерах мононаушников разделение на правый-левый канал отсутствует. В зависимости от штекера контакты для пайки будут разной площади. Постарайтесь во время пайки не создавать электрических соединений между контактами, особенно с землей, иначе при подключении наушников к устройству произойдет короткое замыкание и они могут выйти из строя. Поэтому оголять концы кабелей (см. п. 2) ни в коем случае нельзя больше, чем нужно для пайки.

Ищем причину повреждения

Признайтесь, как часто вы видели, чтобы кабель наушников ломался прямо посередине? Причиной поломки почти всегда оказывается штекер, который при регулярном использовании подвергается механической нагрузке гораздо чаще остальных элементов наушников. Просто сдавите и подергайте провод в районе штекера.

Если звук после этого появится, значит, неисправность действительно в нем. Старый штекер просто отрезаем — он нам больше не понадобится. Хотя, если расстояние между обрывом и гибкой частью штекера около см, есть шанс использовать и его, если нет возможности купить запасной штекер.

Кроме того, для более точного определения места разрыва, можно использовать тестер в режиме измерения сопротивления (Ом). Прикоснитесь одним концом любому из контактов штекера (левый или правый выход на наушники — это два крайних контакта), а на другой щуп прикрепить изолентой простую иголку и аккуратно воткнуть в провод чуть дальше от предполагаемого места разрыва. Если тестер покажет вместо 1 значение 0 или чуть больше нуля (значение с сотыми или десятыми), то в этом проводе произошел разрыв.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен!

Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.
Похоже я достаточно полно разобрал тему как припаять штекер к наушникам или гарнитуре. Мы научились сегодня паять штекер и динамики наушников даже без . Ваши вопросы жду в комментариях и на форуме.
Известные каждому пользователю переносные и стационарные наушники, выполняемые в виде «капелек», «затычек» или полностью закрывающих уши «раковин», имеют один существенный недостаток. Они постоянно обрываются в самом неудобном месте, а именно – в районе разъёма на 3,5 (6,3) миллиметра. В этом случае единственная возможность исправить ситуацию – восстановить контакт или полностью заменить сам штекер (миниджек). Это вполне по силам любому пользователю, хотя бы раз державшему в руках паяльник.

Но перед тем как припаять штекер к наушникам 3-мя проводами потребуется подробно ознакомиться с внутренним устройством этого переходного изделия.

Стандартный разборный штекер на 3,5 мм состоит из внутренней контактной части и пластикового защитного кожуха, предохраняющего провода от изломов и повреждений. Его следует отличать от схожего по устройству прибора большего размера (диаметр рабочей части – 6,3 мм), называемого большим джеком.

Представленная конструкция заметно упрощает ремонтные процедуры, поскольку пайка штекера наушников в этом случае сводится к следующим простейшим действиям:

• сначала необходимо разобрать «нерабочий» штекер;
• затем демонтировать повреждённые проводники и правильно припаять новые;
• в заключение останется вернуть штекер к прежнему виду.

Единственная сложность, с которой придётся столкнуться при проведении пайки – необходимость разобраться со всеми подходящими к контактам проводниками (в отдельных случаях их количество может доходить до 6-ти).

Значительно сложнее обстоит дело с починкой неразборных штекеров, с которыми придётся основательно повозиться. Дело в том, что в этих изделиях внутренняя контактная основа заливается специальным пластиковым составом, образующим впоследствии гибкий держатель.

Для того чтобы припаять мини-джек к новой разводке потребуется, во-первых, разрезать корпус повреждённой детали и полностью удалить мини-джек с самого штекера. Во-вторых – использовать какую-то новую оболочку, надёжно защищающую сам штекер и провод от излома.
