Как прозвонить чайник мультиметром

Самостоятельно ремонтируем электрочайник

Электрический чайник стал незаменимым атрибутом любой кухни и является лидером продаж в сравнении с другой бытовой техникой. Данный прибор широко используется как дома, на кухне, так и в условиях офиса. Но к сожалению, как и любой электрический прибор, чайник через некоторое время эксплуатации выходит из строя. Поскольку цена на этот нагреватель воды не слишком высока, то проще купить новый, чем заниматься ремонтом. Но если вы считаете себя домашним мастером, можно попытаться произвести ремонт электрочайника своими руками.

Особенности конструкции

Электрические чайники можно назвать простыми устройствами, поставив их в один ряд с миксерами, блендерами и аналогичной кухонной техникой. Сегмент радует обилием самых разных моделей, начиная от бюджетных и заканчивая премиальными, исполненными из высококачественных материалов. Но несмотря на стоимость принцип работы устройства остаётся неизменным.

Основные элементы электрочайника.

1. Резервуар. Важная особенность этой части – объём и материал исполнения. У некоторых моделей резервуар может быть отдельно стоящим.
2. Нагревательный элемент (ТЭН). Встречаются дисковые решения и спиралевидные.
3. Приёмник. Здесь мы имеем подставку с сетевым кабелем и интерфейсом/приёмником куда устанавливается чайник.
4. Термостат. Элемент располагается, как правило, рядом с кнопкой включения и отвечает за отключение прибора после закипания воды.

В продаже есть и более сложные устройства – термопоты. Они отличаются от рядовых электрочайников наличием терморегулятора. Последний позволяет поддерживать указанную пользователем температуру в резервуаре.

Принцип работы электрочайника прост: после нажатия на кнопку включения начинает работать ТЭН до тех пор, пока вода не закипит. Устройство само отключается благодаря термостату: пар, попадая через специальный канал на пластину термостата, заставляет её расширяться, размыкая тем самым контакты.

Диагностика неисправностей

Перед тем как лезть в технические дебри электрических цепей, явно нелишним будет проверить очевидные нюансы: корректное расположение конструкции на приёмнике, подключение устройства к сети и разъём питания. Если эти моменты исключены, то можно приступать к разборке корпуса.

Важно! Все работы должны проводится при полностью обесточенной технике.

Разборка электрочайника

Что касается разборки корпуса, то в мануале должна быть подробная инструкция по этой части. К примеру, к разделам «Замена термостата», «ТЭНа» и прочих прикладывается локальная схема этих элементов и места фиксации деталей к корпусу. Более дорогие модели чайников предполагают беспроблемную разборку (винты, заклёпки и т.п.), тогда как детали бюджетных устройств часто сажают на клей. Рассмотрим примерный алгоритм действий при разборке электрочайника.

Для примера был взят обычный бюджетный аппарат, который не отличается по конструкции от более дорогих моделей — электрочайника Vitek, Тефаль, Поларис, Скарлетт и прочих. Кстати, в этой модели, как и в аппарате Vitek VT-7009(TR), емкость изготовлена из термостойкого стекла. Итак, разберем агрегат по следующему алгоритму.

1. Снимите аппарат с подставки (базы) и открутите все винты, находящиеся на нижней его панели.

2. После этого, необходимо с особой аккуратностью поддеть накладку из пластика, находящуюся на ручке, с помощью тонкой отвертки. Делать это аккуратно следует потому, что в разных моделях устройств защелки могут располагаться в разных местах, и их легко сломать.

3. Сняв накладку, можно увидеть крепежные винты. Их также необходимо извлечь.

4. После выкручивания всех крепежных элементов, прилагая небольшое усилие, отсоедините ручку с крышкой от корпуса.

5. Далее, отсоедините корпус от днища агрегата.

6. На дне корпуса вы увидите все основные элементы аппарата: контактная группа, термореле и ТЭН.

7. Обратите внимание на биметаллическую пластину (справа на рисунке). Если на ней видны повреждения или у нее изношенный вид, то это может быть причиной того, то электроприбор перестал выключаться. Пластину не ремонтируют, а заменяют на новую.

Но как разобрать чайник, если при откручивании всех винтиков на днище, оно не снимается? Те, кто разбирал подобный аппарат, сталкивались с трудностями, которые часто заканчивались поломкой устройства. Поскольку процесс довольно сложный для описания, то лучше посмотреть видео на эту тему.

Прозвон элементов

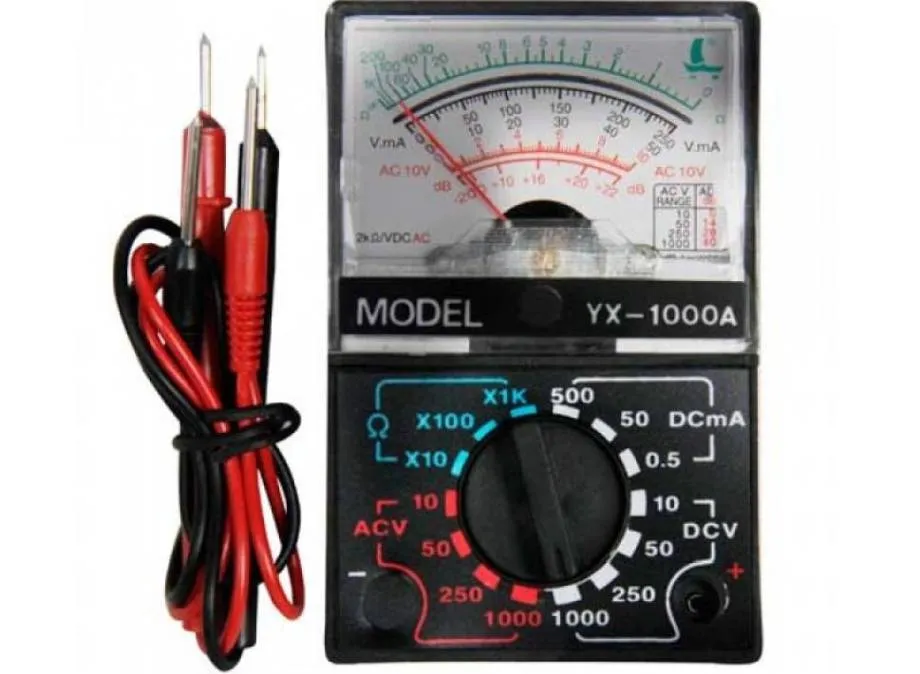

Для диагностики неисправностей понадобится мультиметр. Сама проверка состоит из последовательного прозвона цепей от сетевой вилки до нагревательного элемента. Исключить проблему с розеткой несложно, достаточно подключить к ней любой другой бытовой прибор.

1. Измерительный прибор переключаем в режим вольтметра и вставляем щупы в розетку. Если напряжение в норме, то переходим к следующим элементам.
2. Проверяем мультиметром вилку, шнур и контактную группу на электрочайнике: выставляем режим прозвона и прижимаем один щуп к штырю вилки, а другим проверяем две токопроводящие жилы и заземление. Всё это находится на приёмнике. Если прозвон положительный, то подставка исправна, а проблему нужно искать в другом месте.
3. Разбираем днище чайника, чтобы добраться до колодки с клеммами. Как правило, она зафиксирована специальной пастой и совмещена с термостатом. Посредством мультиметра прозваниваем все контакты: каждый должен отреагировать на своём наружном или внутреннем кольце. Если сигнала нет, то разбираем колодку и зачищаем контакты с помощью наждачной бумаги или технической ветоши. После чистки от нагара и окисления собираем элементы и прозваниваем их вновь. За отсутствием сигнала меняем провода на новые и повторяем процедуру диагностики.
4. Далее, проверяем кнопку. Добраться до неё можно несколькими способами: разобрать ручку или вытащить саму кнопку, если она на защёлках. Включаем мультиметр и одним щупом касаемся жилы, которая идёт на ТЭН, а другим – кабеля на выключателе. В отключенном состоянии сигнала не будет, тогда как при активации кнопки она должна звониться. Если нет, то ремонтируем или меняем выключатель на новый.

Проверка электрочайника мультиметром

Нагревательный элемент проверяют в последнюю очередь. Для прозвона необходимо проверить контакты, идущие от ТЭНа до базы, и жилы переключателя. Если сигнал есть, то нагревательный элемент в порядке. Также нужно удостовериться, что ТЭН не касается корпуса и не коротит. Для этого прикладываем щуп к одному выводу нагревательного элемента, а другим касаемся резервуара. Положительный сигнал указывает на пробой в корпусе.

Проверка термопота

Устройства такого формата немногим сложнее обычных чайников благодаря наличию терморегулятора. Последний позволяет поддерживать нужную температуру в резервуаре без привлечения пользователя. В зависимости от конкретной модели терморегулятор может располагаться либо в на ручке, либо на приёмнике. База включает в себя пять контактов, где пара добавляется для термостата.

Провода заземляющего контура должны соответствовать аналогичным кабеля питания. Для проверки каждой жилы нужно прикоснуться одним щупом к штырю в вилке, а другим проверить контакты разъёма базы. Те клеммы, которые относятся к терморегулятору, прозванивают на сопротивлении в 100 кОм. Если мультиметр указывает на бесконечность или на слишком низкие цифры (в два и более раза), то цепь термостата повреждена.

Если с элементом всё в порядке, то дальнейшую диагностику выполняют по принципу, описанному выше. То есть, проверяем колодку, нагревательный элемент и кнопку. Но перед процедурой необходимо отсоединить терморегулятор.

Для корректной оценки состояния ТЭНа в первую очередь следует выяснить сопротивление нагревательного элемента. Ватты (Вт) делим на напряжение в сети (В) и получаем силу тока (А). Мощность указана в спецификации к устройству, а количество вольт в обычной розетке стандартное – 220. Теперь напряжение (В) делим на амперы (А) и полученное сопротивление (Ом) сверяем с фактическим.

Если реальное значение сильно отличается от высчитанного, то значит, нагревательный элемент вышел из строя. Чтобы проверить сопротивление ТЭНа, необходимо разобрать нижнюю часть устройства и, переключив мультиметр в режим омметра, прозвонить спираль.

Типичные неисправности

Электрический чайник является простым устройством, в составе которого находится мало элементов, способных выйти из строя. Но все же существуют часто встречающиеся неполадки, среди которых можно выделить следующие:

• медленный нагрев жидкости;
• устройство отключается преждевременно;
• чайник не отключается;
• аппарат не включается;
• перегорание ТЭНа;
• протекает вода из корпуса.

Чайник не отключается

Во время закипания воды в емкости аппарата, пар должен собираться под крышкой и направляться по специальному каналу к терморегулятору. Если крышка закрыта неплотно, то этого не происходит, и электроприбор будет работать без отключения. Если с крышкой все в порядке, проверьте, чтобы отверстие для пара, которое находится со стороны ручки, не было загрязнено накипью.

В случае, когда и с отверстием все в порядке, можно предположить, что чайник не отключается по причине поломки терморегулятора. Терморегулятор у электрочайника находится внизу корпуса, и, чтобы добраться до него для замены, придется разобрать устройство полностью. Как это сделать, было описано выше.

Аппарат не включается

Причины того, что ваш аппарат для кипячения не включается, могут быть разными.

1. Неисправность электрического шнура и вилки. Для этого потребуется “прозвонить” с помощью тестера шнур, прикасаясь щупами к контактам вилки и контактам на подставке (базе). Если обнаружен обрыв, следует заменить шнур на новый.
2. Плохой контакт в подставке (базе). От длительной работы контакты могут подгорать, из-за чего нарушается их проводимость. Если на контактах образовалась гарь, их можно зачистить, использовав мелкую наждачную бумагу. Но в случае, когда они оплавились, то потребуется их полная замена.
3. Неисправен внутренний выключатель в устройстве. Поскольку выключателю приходится испытывать достаточно большие нагрузки (от 1500 до 2000 Вт), то его контакты могут со временем оплавиться. Это может стать причиной того, что аппарат не работает. Находится выключатель внизу ручки, и выглядит при неисправности так, как показано на рисунке ниже.

В таком случае кнопка подлежит замене. Но существует неисправность кнопки, при которой можно починить чайник своими руками без ее замены. Если посмотреть на кнопку сбоку, то можно увидеть 2 контакта, которые в положении “включен” смыкаются. Если на них образуется нагар, то аппарат не включится.

Для устранения нагара можно использовать мелкозернистую наждачную бумагу, пилочку для ногтей или тонкий надфиль. Чтобы было удобнее делать зачистку, потребуется небольшая “доработка” кнопки, а именно, удаление с помощью кусачек бортиков.

Еще одной причиной того, что устройство не хочет работать, можно назвать неисправность механической кнопки включения. Эта поломка чаще всего встречается в модели Tefal vitesse, так как в ручке электроприбора встроены пластиковые реечки, которые передают поступательное движение от наружной кнопки к внутренней, расположенной в нижней части агрегата.

После того, как эта деталь сломается, включение чайника Tefal становится невозможным. Чтобы подробнее понять, как отремонтировать элемент, который сломался, можно посмотреть видео, где рассмотрен один оригинальный способ исправления дефекта.

Перегорание ТЭНа

При ремонте электрических чайников, как старых моделей, так и более новых, наиболее распространенной поломкой является перегорание нагревательного элемента. Проблема с ТЭНами возникает, в первую очередь, из-за их перегрева при несвоевременном удалении накипи.

Если при проверке выяснилось, что дисковый нагреватель перегорел, то замене он не подлежит, поскольку является одним целым с днищем электроприбора, как например, в чайнике Scarlett, или Vitek VT-7009(TR). Поэтому придется покупать новый агрегат. Замене подлежит только ТЭН открытого типа.

Медленный нагрев жидкости

Если вы заметили, что чайник не нагревает воду быстро, то обратите внимание на состояние нагревательного элемента. В приборах с открытым ТЭНом может образовываться накипь из-за недостаточно хорошего обслуживания агрегата. Она обладает плохой теплопроводностью, из-за чего требуется больше времени для нагрева воды. Если накипь не убрать, ТЭН может перегореть.

К тому же от перегрева страдает вся контактная группа аппарата, вследствие чего контакты оплавляются или подгорают.

Для избавления от накипи можно использовать обычную лимонную кислоту, продаваемую в магазинах. Достаточно всыпать в резервуар 1-2 пакетика лимонной кислоты (по 20 грамм), довести его до кипения и оставить нагретый раствор в емкости на 30 мин. После этого, емкость необходимо хорошо промыть проточной водой для удаления остатков накипи. При необходимости, процедуру можно повторить.

Устройство отключается преждевременно

Такое поведение электрического водонагревателя объясняется тем, что отключение аппарата может быть по причине накипи, образовавшейся на ТЭНе. Поскольку ТЭН имеет предохранитель от перегрева, то он срабатывает и разрывает электрическую сеть. Для устранения неисправности необходимо очистить нагреватели от накипи.

Протекает вода

Причиной того, что протекает резервуар, может быть неплотное соединение электронагревателя с корпусом устройства (если ТЭН открытого типа). В таком случае можно подтянуть крепеж, удерживающий его. Если это не помогло, тогда придется снять ТЭН и поменять резиновую уплотнительную прокладку, которая износилась.

Таким образом, можно подвести итог: отремонтировать агрегат для кипячения воды своими силами в некоторых случаях вполне возможно. Но если у вас не хватает определенных навыков в ремонте бытовой техники, то лучшим вариантом будет покупка нового чайника. Ремонт в сервисном центре, с финансовой точки зрения, себя не оправдывает, и нет никакой гарантии, что поломка не повторится.

Как проверить и поменять тэн в электрическом чайнике?

Электрический чайник стал незаменимым прибором на любой кухни. Он быстро греет воду и потребляет мало электроэнергии. Однако, как и любое другое устройство, рано или поздно может выйти из строя. Причин такой ситуации множество, но чаще всего они сводятся к тому, что прибор не работает из-за повреждения ТЭНа. Поэтому многих интересует вопрос, как прозвонить ТЭН в чайнике и при необходимости поменять его?

Принцип работы

Чтобы понять, что может стать причиной неисправности, нужно разобраться в принципе работы этого устройства. Независимо от модели и ее стоимости электрические чайники работают по одному принципу: в нижней части установлен основной нагревательный элемент — ТЭН, который соединен с терморегулятором. При включении устройства в сеть ТЭН нагревается, отдает свое тепло воде и доводит ее до кипения. Когда температура воды приближается к 100°С, образуется пар. Он проходит по каналу и достигает терморегулятора, после чего чайник отключается.

Принцип работы электрочайника

Несмотря на то, что принцип работы прибора достаточно простой, его ремонт будет легким только для опытного мастера. Но те, кто впервые сталкивается с подобной проблемой, не знают, как поменять ТЭН в чайнике. Только единицы предпочитают устранять неисправность самостоятельно, а другие отправляются в магазин на поиски нового устройства для кипячения воды.

Частные поломки

Существует ряд типичных неполадок, которые напрямую связаны с отклонениями в работе нагревательного элемента. Среди них нужно выделить:

1. Медленный нагрев воды. Эта неисправность связана с ТЭНом, так как на нем присутствует значительный слой накипи. Отложения образуются вследствие недостаточного ухода за техникой. Накипь – это окаменевшие минералы и соли, которые находятся в водопроводной воде. Во время использования прибора они затвердеванию и осадком ложатся на стенки, в том числе и на спираль. Если во время не убирать накипь, ТЭН может перегореть. По этой же причине происходит повреждение контактных стержней ТЭНа. Не все знают, как прозвонить электрический чайник и установить причину неисправности в домашних условиях. Поэтому ремонт следует доверить опытным мастерам.
2. Электрочайник отключается преждевременно. Причина достаточно проста – образовавшаяся накипь на ТЭНе. Нагревательный элемент имеет предохранитель, который срабатывает во время его перегрева. Для ремонта необходимо почистить прибор от налета.
3. Чайник не включается по причине обрыва нити спирали. Поломка произошла из-за накипи на ТЭНе или включения устройства без жидкости. Перегореть спираль так же может из-за некачественных деталей, которые были использованы при изготовлении нагревательного устройства.

Как узнать работоспособность ТЭНа

Чтобы понять, в чем может быть причина поломки чайника, нужно прозвонить ТЭН. Однако сначала следует исключить другие причины неисправностей

• перегорание провода;
• поломка кнопки включения.

Прозвонить ТЭН можно с помощью имеющихся под рукой измерительных приборов.

Проверка мультиметром

Такие устройства есть у большинства людей, которые занимаются ремонтом техники. Для этого требуется включить мультиметр (тестер) в режим измерения сопротивления, а потом одним концом измерительного прибора дотронуться до контактного стержня. Если нить, которая находится внутри нагревательной трубки, оборвана, то на экране тестера появится неверное значение. Рабочее сопротивление для чайника, мощностью 2000 Вт будет 25 Ом. Если внутри трубки не обнаружили отклонений, то одним из отводов необходимо дотронуться до контактного стержня, а другим к металлической трубке. Если нет замыкания, то на экране будет бесконечное значение сопротивления. А если оно есть, то оно будет фиксированным и такой ТЭН не подлежит ремонту.

Проверка при помощи источника питания

Проверка при помощи источника питания ТЭН прозванивается следующим образом: к одному из стержней ТЭНа необходимо подключить батарейку (-), а к полюсу (+) подключается светодиодная лампочка, второй выход которой соединяется с другим стержнем нагревательного элемента. Если лампочка засветится – спираль целая.

Проверка при помощи индикатора

Проверка работы ТЭНа

Этот способ проверки является опасным, потому как его нужно делать при включенном устройстве в сеть. Действовать нужно очень осторожно. В розетке нужно определить, где находится фаза. После этого контактный стержень нужно соединить отрезком провода с фазой. Если наконечником специальной отвертки прикоснуться к противоположному стержню, то лампа загорится. А если прислонить индикатор к трубке, то он не будет светиться. Это означает, что целостность спирали нарушена.

Как заменить ТЭН в электрочайнике

Чтобы заменить ТЭН в электрочайнике, нужно полностью его разобрать:

• снимаем крышку. Чтобы это сделать потребуется крестообразная отвертка. Поднимаем крышку и откручиваем все шурупы;
• снимаем ручку – внизу чайника нужно открутить саморезы, затем отщелкнуть ручку. В зависимости от модели механизм может располагаться снизу устройства или непосредственно на самой ручки;
• для демонтажа ТЭНа нужно снять кнопку включения и отключения устройства, затем открутить винты, которые были скрыты под ручкой;
• после это нагревательный элемент свободно снимается. Затем устанавливаете новый ТЭН и все части собираете обратно.

Замена ТЭНа в чайнике

После окончания ремонта не забудьте выполнить проверку работоспособности устройства. Замена нагревательного элемента – быстрый и несложный процесс, с которым сможет справиться каждый. При ремонте электрочайника нужно соблюдать технику безопасности, особенно во время проверки прибора.

Как самостоятельно отремонтировать электрочайник

Удобство электрического чайника мало кем оспаривается. Вещь хоть и недорогая, но упрощающая жизнь. А когда он ломается, сразу возникает куча проблем. Хорошая новость в том, что ремонт электрического чайника — не слишком сложная задача. В 80% устранить всё можно самостоятельно и без особых затрат.

Устройство электрочайника

Электрические чайники есть двух типов — разъёмные, с базой и отдельным «кувшином» и неразъёмные. Во втором случае шнур от чайника не отделяется. Эти модели несколько дешевле и более надёжны (нет разъёмного контакта), но пользоваться ими не настолько удобно — приходится носить за чайником шнур. Потому обычно выбирают электрочайник с отдельной подставкой, которую ещё иногда называют «базой».

Виды подставок электрочайников

Подставка бывает, в основном, двух форм. С цилиндрической колодкой по центру круглой подставки и с выступающим разъёмом на одном из краёв продолговатых подставок. Второй тип сейчас встречается нечасто. Проблематичны оба вида, когда выполняются из плохого пластика. Окисляются контактные пластины и начинают греться, плавится пластик и деформируется. Это ухудшает контакт и так до тех пор, пока чайник не перестаёт греться вообще.

Вот такой тип поломки характерен для чайников со вторым типом контакта

Круглые подставки в этом плане более надежны.

Общее устройство электрического чайника с подставкой

Что еще может быть причиной поломки электрического чайника? Да любая электрическая часть. Это ответный контакт входной группы в самой емкости, нагревательный элемент, система защиты от перегрева, кнопка включения (называют еще датчиком перегрева или термоотключателем), провода, которые все это соединяют, контакты. Вроде, весь набор возможных причин поломки для моделей попроще.

Что может быть причиной поломки электрического чайника? Да любая электрическая часть. Посмотрите на схему электрочайника ниже:

Это контакты входной группы XP1, нагревательный элемент, система защиты от перегрева (St2), кнопка включения St1 (называют ещё датчиком перегрева или термовыключателем), провода которые всё это соединяют, соединения.

Ремонт электрического чайника

Электрочайник — не такой сложный электроприбор чтобы в нём нельзя было разобраться самому. А даже самый простой ремонт в мастерской по стоимости будет сравним с покупкой нового прибора. Так что, имеет смысл попробовать отремонтировать чайник своими руками.

Измеряем сопротивление ТЭНа чайника

Сразу стоит сказать, что если сгорел ТЭН (нагревательный элемент), рациональнее купить новый чайник. Дисковый нагревательный элемент замене не подлежит. Если ТЭН открытый (спиральный или скрученный каким-то другим образом), теоретически его поменять можно. Их можно найти в продаже или найти в ремонтных мастерских. Но по цене сам ТЭН может быть даже дороже нового чайника. Так что, увы. Если сгорел ТЭН в чайнике, не тратьте время и силы.

Проверка работоспособности ТЭНа

Потому при ремонте электрического чайника первым делом проверяем ТЭН. Сначала чайник разбираем. Для этого его переворачиваем вверх дном. Снизу на кувшине должны быть шурупы, которые удерживают пластиковое защитное днище. Их все выкручиваем, снимаем защитную крышку. Открываются выводы ТЭНа. Запутаться сложно. Кроме контактов ТЭНа тут может быть только предохранитель. Кстати, если он там, его тоже не мешает проверить. Его проверяем в режиме измерения сопротивления. Должно быть небольшое сопротивление. Если меряется обрыв или короткое замыкание — ищем замену.

Первым делом при ремонте элеткрочайника проверяем ТЭН

Потому при ремонте электрического чайника первым делом проверяем ТЭН. Сначала чайник разбираем. Для этого его переворачиваем вверх дном. Снизу на кувшине должны быть шурупы, которые удерживают пластиковое защитное днище. Их всё выкручиваем, снимаем защитную крышку. Открываются выводы ТЭНа. Кроме контактов ТЭНа тут может быть только предохранитель. Кстати, если он там, его тоже не мешает проверить. Его проверяем в режиме измерения сопротивления. Сопротивление должно быть равно нулю. Если меряется обрыв, ищем замену.

Как проверить ТЭН в чайнике? При помощи того же тестера, и тоже в режиме измерения сопротивлений. Если сгорел ТЭН, мультиметр покажет обрыв (бесконечно больше сопротивление). Если нагревательный элемент целый, можно продолжать поиск неисправности электрического чайника. Значит, чайник не включается по какой-то другой причине.

«Целый ТЭН» — это если при измерении его сопротивления мультиметр показывает не короткое замыкание и не бесконечно большое сопротивление, а цифры в пределах от нескольких десятков Ом до сотен.

Всё зависит от мощности, чем больше мощность, тем меньше сопротивление. Вот некоторые значения потребляемого тока от мощности:

Мощность прибора, кВт	0,5	1,0	1,5	2,0	2,5	3,0
Потребляемый ток, А	2,3	4,5	6,8	9,1	11,4	13,6
Сопротивление, Ом ≈	95	49	32	24	19	16

Чайник не включается

Если электрочайник не включается, надо смотреть в первую очередь в порядке ли шнур и вилка с розеткой. Как ни странно, но именно шнур и вилка — одна из наиболее распространённых причин. Шнур ломается в местах часто изгибающихся, в вилке «отскакивают» провода.

Проверка шнура электрочайника

Итак, ремонт электрического чайника начинаем с простейших вещей. Первым делом осматриваем вилку и шнур. Шнур чаще всего ломается возле вилки или в месте подключения к подставке. В таком случае будет нестабильна работа чайника. Осматриваем и «мнём» шнур. Если внешних повреждений нет, можно убедиться в его целостности при помощи мультиметра. Ставим его в режим «прозвонки», проводом закорачиваем контакты вилки и проверяем наличие короткого на контактах подставки.

Какие контакт в подставке чайника и места наиболее вероятных проблем со шнуром

Закоротить — это соединить между собой при помощи металла. Если говорить об электрической вилке, то в результате выводы вилки будут замкнуты.

Самый простой способ сделать короткое — соединить контакты металлическим проводом. Если провод в изоляции, сначала надо зачистить несколько сантиметров по концам, а затем намотать очищенную медь (можно алюминий) на один и другой вывод вилки. Получится, что проводом электрически соединены выводы вилки. Это и есть «закоротить».

Если внешне со шнуром никаких проблем нет, можно пропустить этот шаг

Далее, берём мультиметр в режиме «прозвонки», одним щупом касаемся центрального контакта, другим — кругового. Если шнур и вилка целые, должны услышать характерный звук.

Можно обойтись без соединения вилки проводом. Достаточно касаться одним щупом одного контакта на вилке, а вторым по очереди центрального контакта и кругового. Появление сигнала будет свидетельствовать об исправности одного провода шнура. Аналогично проверяем второй контакт на вилке.

Отсутствие сигнала говорит об обрыве в шнуре и его необходимо менять. Стоит он недорого.

Как проверить подключение шнура к подставке

Можно ещё проверить качество контактов в точке подключения шнура к разъёму. Если один из щупов приложить к центральному штырю, он должен «звониться» с одним из контактов, через которые подключён шнур. Цилиндрическая пластина тогда должна «звониться» со вторым контактом. Для уверенности можно держать щупы в нужном положении и хорошенько «пошевелить» шнур. Контакт пропадать не должен.

Проверка контакта между разъемом и точками подключения электрошнура

Проверка исправности подставки под напряжением

Можно поступить по-другому. Включить подставку в розетку, мультиметр поставить в режим измерения напряжения, выбрав предел измерений более 250 вольт. Щупами прикасаемся к контактам на подставке — центральному и круговому. На мультиметре должно отобразиться сетевое напряжение.

Если напряжения на контактах подставки нет или оно гораздо ниже сетевого, значит, причина неисправности в подставке. Стоит сказать, что этот тип поломки встречается очень редко.

Но при подключении к сети, надо проверять очень аккуратно. Не прикасаться пальцами к металлическим частям щупов, не задевать подставку и контакты. Вы работаете под напряжением, а это всегда опасно.

Кнопка электрочайника

Причиной того что электрический чайник не включается, может быть кнопка включения. Она находится на ручке. Чтоб её проверить, надо снять защитную пластмассу. Обычно она удерживается одним-двумя шурупами, которые обычно находятся где-то в нижней части. Выкручиваем все шурупы, которые нашли, пластмассу снимаем и рассматриваем кнопку.

Проверка кнопки

Эта кнопка называется ещё термовыключатель или термопредохранитель. Она выключает чайник при закипании. Там есть биметаллическая пластина, которая изменяет форму при нагревании. Увеличившись, пластина давит на кнопку и выключает её. А так как через контакты этого устройства протекает немалый ток (до 10 и более ампер), то контакты часто подгорают или окисляются. Из-за этого прибор вообще не включается или помогает повторное включение. Но бывает что кнопку надо держать пока чайник не закипит. Если это ваш случай, причина именно в кнопке.

По большей части такую кнопку нужно менять, но найти будет трудно. Поэтому попробуем отремонтировать.

Вытащив кнопку, надо её прозвонить. Берём мультиметр нажимаем кнопку и измеряем сопротивление, приложив щупы к двум выводам. Оно должно быть равно нулю. Если меряется обрыв или очень большое сопротивление, дело в контактах.

Проверка термовыключателя электрического чайника

Ремонт кнопки электрочайника

Обнаружив неисправность кнопки, можно попробовать её отремонтировать. Контакты спрятаны под пластиковым колпачком и его надо снять. Часто крышечка сдвигается в сторону, а затем её можно потянуть наверх и снять. Иногда есть пластиковые защёлки. В общем, действуем аккуратно, снимаем пластиковую часть.

Если не работает кнопка на чайнике, скорее всего подгорели контакты

Увидев окислившиеся или подгорелые контакты, зачищаем металл до блеска. Сделать это можно наждачной бумагой с мелким зерном, надфилем или металлической пилочкой для ногтей, но не слишком царапайте пластины. Они должны быть гладкими. Оксидную плёнку лучше снимать полоской войлока.

После такой операции вновь проверяем сопротивление включённой кнопки. Если оно появилось можно попробовать собрать и включить чайник. Если помогло считаем, что нам повезло. Если нет — придётся разбирать чайник дальше.

Бывает так, что контактная группа расплавилась, тогда надо заменить кнопку полностью. Найти точно подходящую по размеру сложно. Так что, скорее всего, придётся что-то «колхозить».

Ремонт подставки электрочайника

Причина неработающего электрического чайника может скрываться и в подставке. Там особо и ломаться нечему. Есть только контактная группа и выводы от неё, к которым подключается электрический шнур. Всё это может тут сломаться — это отвалиться провод или окислиться место контакта.

В подставке электрического чайника и ломаться особо нечему

В большинстве чайников провода от шнура не припаиваются. Контакт достигается при помощи медных контактных разъёмов, которые надеваются на выводы контактной группы. Внимательно осматриваем, хорошенько дёргаем. Если есть оксидная плёнка (она тёмная) или подгоревшие места, всё снимаем, зачищаем до чистого и гладкого металла.

Если контакты чистые, но «шевелятся», снимаем его, поджимаем плоскогубцами и вставляем на место. Если чайник уже не на гарантии, можно контакты пропаять для надёжности.

При внешне схожести цилиндрические контакты могут быть различными. Есть с подвижными контактами между пластиковыми выступами

А также, стоит внимательно посмотреть на контактную группу. Притом что они похожи, устройство у них, может быть разное. Есть такие, как на правом фото — с подвижными контактами, которые находятся между цилиндрическими пластиковыми выступами. Контакты при нажатии (зубочисткой, концом отвёртки и т.д.) должны плавно опускаться. После снятия усилия они должны возвращаться в исходное положение. Возможно, оксидная плёнка или другие загрязнения мешают двигаться контакту, из-за этого чайник не работает.

Второй тип контакта — со штырём в центе. С ним обычно меньше проблем, но смотрим и тут тоже. Мало ли что может быть.

Убираем даже незначительные следы загрязнений

В любом случае проверяем наличие тёмной плёнки. Это оксидный налёт, который работает как диэлектрик, ухудшая контакт. Загрязнения и налёт при ремонте удаляем.

Ремонт индикации включения и подсветки

Для удобства эксплуатации чайники устанавливают индикатор включения. Он может быть выполнен на основе неоновой лампочки или светодиода. А также он может снабжён подсветкой. При этом индикатор может совмещаться с подсветкой.

Электрический чайник с подсветкой Polaris PWK 1767CGL

Индикация позволяет определить хорошо ли установлен чайник на подставку, включён ли в розетку. Кроме того, выполняет некоторую диагностику. Ведь если лампочка горит, а вода не греется, это сигнализирует о плохом контакте или неисправности тена.

Индикатор включения электрочайника

Индикатором включения, может быть, неоновая лампочка или светодиод подключённые к клеммам ТЭНа. Лампочка обычно включена через токоограничивающий резистор около 200 кОм. Неисправности крайне редки и обычно обрыв проводников. Лампочка проверяется заменой, а резистор тестером.

При использовании светодиода используется выпрямитель (диод) и токоограничивающий резистор. Всё вместе образуют так называемый драйвер. Детали проверяются тестером.

Светодиодная подсветка

Для подсветки выбирают светодиоды, так как имеют большую яркость свечения. Неон в этом случае не годится. Как и в случае с индикацией питание осуществляется драйвером. Схема проста и приводится ниже:

Простой светодиодный драйвер

Поломки редки и слабое звено здесь светодиод.

Ремонт течи

Здесь каждый случай индивидуален, например, трещину в корпусе вы не заделаете и ремонт нецелесообразен. Течь будет появляться вновь. А вот в месте стыка металлического дна диска с колбой можно заделать.

Заделать силиконом места течи получится только поверхностно и течь может появиться в новом месте.

Лучше всего в этом случае разобрать чайник полностью и отделить колбу. Хорошенько всё зачистить и нанеся силиконовый герметик соединить. Можно использовать специальный, безопасный герметик типа RTV118Q или отечественный ВГО-1. Они выдерживают температуру до 260°С, но они дороговаты. Справится и обычный недорогой выдерживающий температуру до 180°С.

На всякий случай после ремонта прокипятите чайник пару раз для удаления возможных вредных веществ.

Как самостоятельно проверить тэн мультиметром

Основной поломкой бытовой техники считается выход из строя нагревательного элемента. Если стиральная машина не греет воду при стирке или не нагревается спираль утюга, тогда тэн нужно прозвонить с помощью мультиметра. В этой статье мы представили вашему вниманию информацию о том, как проверить ТЭН мультиметром в домашних условиях.

Также в нашей статье вы найдете подробные картинки и видео, которые подробно объяснят каждый процесс. Если вам будет интересно, тогда можете прочесть про то, как правильно слить воду с бойлера.

Как проверить ТЭН

Сначала необходимо рассмотреть, как выполняется прозвонка нагревательного элемента. Чтобы вам было понятно мы постарались углубиться в практические моменты. Проверить ТЭН можно по следующей схеме:

1. Перед проведением проверки, вам необходимо постараться рассчитать сопротивление. Для выполнения расчета можно использовать формулу R=U2/P. В этой формуле U будет означать напряжение в вашей статье. Показатель P – это номинальная мощность ТЭНа, которые можно найти в паспорте прибора.
2. Перед проведением проверки устройство обязательно необходимо отключить от питания. Только после этого можно приступать к выполнению проверки.
3. Теперь включите мультиметр в режиме проверки сопротивления.

Если вы не умеете использовать мультиметр, тогда не переживайте. На нашем сайте уже есть информация о том, как правильно использовать мультиметр. Если вы щупами дотронетесь до вывода, тогда можете столкнуться со следующими ситуациями:

1. Если значение на вашем экране будет примерно таким же, как и на картинке, тогда это означает что ТЭН работоспособный.
2. Если отображается «0», тогда это означает, что необходимо выполнить замену устройства.
3. Показатель «1» будет означать, что во время проверки произошел обрыв сети.

Также с помощью мультиметра, вам необходимо проверить ТЭН на пробой. Для подобной работы устройство необходимо перевести в режим зуммера. Одним щупов вам необходимо дотронуться до вывода, а вторым до нагревательного элемента. На фото ниже вы можете увидеть, как правильно проверить ТЭН на пробой.

Важно знать! Если зуммер запищит, тогда необходимо выполнять замену детали. При необходимости вы также можете выполнить проверку на сопротивление изоляции

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В»

Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Перед проведением проверки проведите визуальный осмотр. Для этого очистите устройство от накипи, а затем выполните прозвонку элемента. Если вы обнаружите визуальные повреждения, тогда следует выполнить замену устройства.

Проверить нагреватель на обрыв также можно с помощью контрольной лампы электрика. Если лампочка будет гореть, тогда обрыв отсутствует. Сделать подобную лампу можно из подручных материалов и у нас есть статья, как сделать контрольку своими руками. Это все способы проверки устройства.

В некоторых ситуациях вы также можете проверить устройство и без мультиметра. Ниже вы также можете найти видео, которые позволяют понять о том, как проверить ТЭН в стиральной машине, бойлере или посудомоечной машине.

Видеоуроки

Если бойлер не греет воду, тогда необходимо проверить ТЭН водонагревателя по следующей инструкции:

Если у вас появилась необходимость прозвонить ТЭН стиральной машины, тогда следует перейти к изучению инструкции ниже:

Чтобы вы могли проверить утюг мулььтиметром нужно разобрать корпус устройства и дотронуться до его выводов:

Если вы не знаете, как прозвонить чайник, тогда инструкцию можно увидеть ниже:

Как видите, выполнить проверку достаточно просто. Видео, которые мы предоставили вашему вниманию помогут все сделать правильно. Надеемся, что информация была полезной и информативной.

Способы проверки и приборы для нее

Тестирование полезно сделать даже и нормально работающему прибору. В этом случае возникает уверенность в его стабильной работоспособности. А заодно это помогает выявить даже малейшие отклонения. Тем более, что сама операция по проверке не занимает много времени. А выполнить ее способен, практически, любой человек.

Существует три надежных метода выполнить тестирование:

• С помощью мультиметра.
• Подключившись мегомметром.
• Сделав простое приспособление – контрольную лампочку.

Как уже понятно, проверка ТЭНа водонагревателя двумя из способов требует применения специальной аппаратуры. В большинстве домов найдется подобный прибор. А если он отсутствует, то я рекомендую приобрести самую простую модель мультиметра. Поверьте, он неоднократно пригодится в различных ситуациях.

И так, понадобится обычный мультиметр и, желательно, мегомметр. Первый может проверять целостность электрических цепей, состояние изоляции (не в полном объеме) и заземления. Самым простым прибором можно замерить базовые параметры – сопротивление, ток и напряжение. Для продажи выпускаются аналоговые модели (стрелочный индикатор) и цифровые (дисплей).

Мегомметр считается несколько устаревшим прибором. Он предназначен только для замеров сопротивления. Прекрасно подходит для проверки изоляции, как у проводов, так и некоторых узлов оборудования. Он может определить наличие короткого замыкания. Будет незаменим, когда нужно узнать, нет ли частичной утечки тока или увлажнения изоляции.

Как рассчитать электрическую мощность ТЭНа, зная его сопротивление

Измерив сопротивления, можно определить реальную мощность трубчатого электронагревателя и понять, соответствует ли она заявленной для прибора и достаточна ли для нагрева.

Для определения мощности, мы воспользуемся законом Ома, следующей формулой:

P=U 2 /R, Вт, где P – Мощность, Ватт; U – напряжение питающей сети, Вольт; R – Внутреннее электрическое сопротивление, Ом;

Пример расчета

Так, например, при измерении вы получили результат 20 Ом. Подставив в формулу, вычисляем:

P, Вт_{Мощность ТЭНа} = 220 2 В _{напряжение бытовой сети в квадрате} / 20 Ом_{сопротивление ТЭНа} = 2 420 Вт

Соответственно, мощность ТЭН, который мы испытывали, 2420 Вт, что полностью соответствует заявленному показателю в паспорте. А учитывая то, что все остальные тесты он прошёл успешно, значит проблема не в нём и нужно искать дальше, например прозвонить электрические цепи или замерить напряжение в розетке.

Если же мультиметр покажет результат 100 Ом, то мощность будет всего порядка 500Вт. Этого естественно недостаточно для штатной работы и полноценного нагрева воды.

Увеличение сопротивления может быть вызвано разными процессами: уменьшением сечения проводника, окислением или загрязнением контактов и т.д. В любом случае, такой замер даст вам нужную информацию для дальнейшего поиска причин.

Как видите, проверить работу ТЭНа достаточно просто, для этого вам нужен лишь мультиметр и немого свободного времени. Многие проблемы выявит простая прозвонка, а если она не помогла, то замеры параметров сопротивления нагревательного устройства.

Как самостоятельно прозвонить ТЭН? Тэн это трубчатый нагреватель. Но как проверить ТЭН с помощью мультиметра? В этой статье мы подробно расскажем о том, как проверить ТЭН на пробой с помощью обычного электрического мультиметра.

Как определяется показатель сопротивления ТЭНа

Для проверки элемента мало знать, как и какими приборами это выполняется. Необходимо владеть информацией о значении его сопротивления. Для начала рекомендуется вычислить данную величину. Для этого понадобятся следующие сведения:

1. Напряжение, подающееся на водонагревательный элемент. Как правило, данный показатель (U) равняется 220 В. Такое напряжение присутствует в бытовой электрической сети наших квартир.
2. Показатель мощности нагревателя – Р. Определяется он легко, следует только посмотреть инструкцию по эксплуатации. Второй вариант – мощность ТЭНа можно уточнить в интернете по модели машинки.

Имея все необходимые сведения, определяем сопротивление R, пользуясь специальной формулой R=U²/P. Полученный показатель сопротивления образуется в нагревателе во время работы. Если ТЭН исправен, то полученная формулой цифра появится на экране мультиметра.

Что такое термопот

Термопот — это электрический чайник с теплосберегающим корпусом и помпой для подачи воды и функцией поддержания заданной температуры. То есть, это комбинированный бытовой прибор, который не только кипятит воду, но и поддерживает её температуру на заданном уровне.

Термопот — это «помесь» электрического чайника и термоса с помпой

Итак, функции термопота — подогреть /вскипятить воду и поддерживать её температуру. Чтобы уменьшить затраты на поддержание температуры, корпус делают с изоляцией. Правда, она не вакуумная, как в хороших современных термосах, а воздушная. Так что потери всё-таки больше чем в термосе. Но этот прибор удобен там, где часто нужна горячая вода.

Такое назначение отражается в названиях. Термопот — это транслитерация с английского termo-pot. Где termo — переводим как подогрев, а pot — это горшок или чайник. Ещё можно встретить такие названия, как термос с подогревом, электротермос, чайник-термос, чайник с поддержанием температуры, термочайник.

Встречаются бытовые термопоты на 2–6 литров. Есть и с большей ёмкостью для воды, но они обычно применяются уже в кафе, ресторанах, стоят в офисах и т. д. Для снижения затрат на поддержание температуры воды корпус имеет две стенки с воздушным зазором. Так что даже двухлитровый вариант имеет довольно большие размеры. Удерживать и переворачивать его, чтобы налить воду совсем неудобно. Потому термопоты снабжают помпами для подачи горячей воды.

Помпа может быть электрической или механической. Регулятор температуры ступенчатый или плавный. Есть также модели с электронным управлением (кнопки или се́нсорная панель). В таком случае может быть и пульт дистанционного управления.

Что еще имеет значение при выборе детали?

Чтобы стиральная машина после замены ТЭНа прослужила долго, необходимо грамотно подобрать новый нагреватель. Идеальный выход – демонтировать старое устройство и принести его в магазин в качестве образца. Консультанты внимательно осмотрят прибор, уточнят его мощность и другие параметры, подыскав подходящий аналог.

Другое дело, если нет возможности подобрать деталь на замену в магазине. Тогда придется заказывать новый нагреватель через интернет, самостоятельно оценив модель ТЭНа. При покупке придется указать сразу несколько ключевых параметров: посадочное место, наличие бурта, размеры, форму и покрытие. Разберем каждый пункт отдельно.

• Размеры. Все ТЭНы делятся на короткие, средние и длинные – в зависимости от длины элемента. Если ранее был установлен нагреватель больше, то на его место легко встанет поменьше. Вместо мини-варианта «макси» не поставить, так как не хватит места.
• Форма. Встречаются прямые и изогнутые ТЭНы.
• Покрытие. Непринципиально при подборе аналога, так как не сильно влияет на конструкцию и фиксацию ТЭНа. Но от него зависит износостойкость, прочность и надежность нагревателя – лучше не экономить, а выбирать более защищенные от накипи и перегрева модели.

При поиске нового нагревателя стоит обратить внимание и на производителя

Экономить и покупать китайские подделки не рекомендуется – важно подбирать оригинальные запчасти. Так, качественными считаются комплектующие от итальянской фирмы «Thermowatt»

Отлично показали себя в эксплуатации и ТЭНы с предохранителем от IRCA, еще одной компании из Италии

Так, качественными считаются комплектующие от итальянской фирмы «Thermowatt». Отлично показали себя в эксплуатации и ТЭНы с предохранителем от IRCA, еще одной компании из Италии.

Какое освещение Вы предпочитаете

Методы прозвона

Есть методики, позволяющие оценить исправность прибора, если при обнаружении неполадок под рукой нет мультиметра. Они дают менее точный результат, чем работа с цифровым измерителем, но оценить необходимость в замене детали с их помощью вполне возможно.

Простейший метод проверить ТЭН на водонагревателе не требует задействования каких-либо инструментов. Однако потребуется демонтаж элемента из нагревательного прибора. ТЭН нужно тщательно осмотреть. Если оценке состояния мешает наросшая накипь, ее растворяют, замачивая деталь в воде с уксусом или лимонной кислотой. Выдерживать ее в подкисленной жидкости нужно около 6 часов.

Если на ТЭНе обнаружились царапины, любые деформации или темные пятна, его однозначно надлежит заменить.

Применение индикаторной отвертки на батарее также допускается для проверки. Перед тестированием обязательно отключают оборудование от тока и отсоединяют от ТЭНа все проводники. Первый клеммный зажим трогают пальцем, а ко второму питающему подносят кончик инструмента, коснувшись торцевого контакта. Если индикатор подсвечивается, нагреватель не вышел из строя.

Тестируют ТЭНы специальными контрольными лампочками. Этот вариант подойдет профессиональным электрикам или людям, имеющим достаточный опыт обращения с цепями. Схему можно собрать самостоятельно, задействовав лампочку накаливания на 220 В. Ее вкручивают в патрон, к которому присоединены медные одножильные провода с прикрученными к ним щупами. Лампу подключают в сеть между проверяемым прибором и источником питания. Если она загорается, узел функционирует нормально. Для проверки нагревательного устройства на один из контактов подают сетевой нуль, на другой – фазовый провод с подключенной лампой.

Проверка ТЭН мультиметром

Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.

Дальше правильней будет действовать по следующему алгоритму.

Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.

Отсоединить провода от нагревателя.

Если на устройстве накипь, то необходимо очистить ТЭН от неё.

После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.

Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.

Как определить исправность ТЭНа? Типичные неисправности

Элемент устанавливается в бак стиралки для нагрева воды. Машинка выполняет три основные функции: заливает, греет и сливает воду. В процессе на загрязнения воздействуют несколько факторов:

• Белье обрабатывается моющим средством.
• Подвергается термическим и механическим воздействиям.

В результате высокая температура, порошок и крутящийся барабан, помогают удалять грязь и доставать из бака чистые вещи. Стоит исключить один элемент, как стирка перестанет быть столь эффективной.

Убедиться в неисправности ТЭНа без прибора — тестера, можно по внешним признакам:

• После 20 минут стирки стекло люка холодное.
• На вещах остаются следы порошка, гранулы плохо растворяются.
• У белья появляется неприятный затхлый запах.

Что влияет на работоспособность ТЭНа? Это качество водопроводной воды и стабильность напряжения в сети. Если ваша вода содержит много солей магния и калия, рекомендуется устанавливать фильтры. Иначе при нагревании соли откладываются на спирали. Со временем накипь каменеет, нарушает теплообмен и деталь сгорает.

Вот какие неполадки характерны для элемента:

• Пробой на корпус. Опасная неполадка, которая может привести к поражению электрическим током. Изоляция корпуса нарушена, и нагреватель пробивает. В современных моделях СМА встроена система безопасности, которая выводит код ошибки на дисплей.
• Обрыв. Случается при резком скачке напряжения в сети. Машинка может зависать на этапе нагрева либо совсем не запустить цикл.
• Замыкание. При этом может выбивать автомат в помещении. Эксплуатировать технику дальше нельзя. Требуется ремонт.

Если вы заподозрили поломку нагревательной спирали, приступайте к диагностике мультиметром.

Как снять и прозвонить ТЭН?

Необходимо выяснить, с какой стороны расположен нагреватель. Осмотрите корпус стиралки. Большой задний люк наверняка скрывает за собой ТЕН. В публикации « Как заменить ТЭН в СМ » мы приводили пример размещения элемента в разных моделях.

Как только вы доберетесь до детали, отключите питающие провода от контактов. Для диагностики не обязательно демонтировать изделие.

Как проверить нагревательный элемент в стиральной машине тестером:

Рассчитайте сопротивление детали. У каждого производителя оно может отличаться. Для этого возьмите рабочее напряжение (220 В) и мощность (указана в мануале). К примеру, мощность составляет 1800 Вт. Сделайте расчет по формуле: R=220²/1800=26,8. Выходит, нормальное сопротивление ТЭНа должно составить 26,8 Ом.

Проверка работы ТЭНа стиральной машины мультиметром проводится так:

• Установите тумблер на определение сопротивления.
• Если на экране показались нормальные значения (около 26,8) значит, деталь исправна.
• Цифра 1 на экране указывает на обрыв спирали. Ремонту изделие не подлежит, нужна только замена.
• Значение 0 означает замыкание.

Теперь нужно проверить наличие пробоя на корпус.

Важно! Нарушение диэлектрика может привести к искрению и возгоранию машинки. Переключите тумблер тестера в режим зуммера

Один щуп приложите к контакту, а другой к заземлению

Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке

Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке

Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке.

При замене детали запомните схему подключения ТЭНа. В процессе разборки можно фотографировать этапы работ. Вот подробное видео проверки:

Если вы не имеете под рукой мультиметра, тогда лучше обратиться к мастеру. Без прибора провести диагностику не удастся.

Какие инструменты потребуются для выполнения электрического ремонта?

Далее представлен необходимый инструментальный сет:

• подходящая отвёртка;
• пилка для ногтей;
• тестер (мультиметр).

В случае, если чайник перестаёт включаться, многие сразу начинают думать о том, что сгорел ТЭН. На самом деле далеко не всегда происходит именно так. Предварительно необходимо выполнить следующие действия.

Продолжаем дальше систематически отбрасывать участки, где может скрываться неисправность – проверяем базу чайника. Позваниваем её при помощи мультиметра – контакты и вилку. В случае, если обрыва не обнаружена – техническая неисправность скрывается непосредственно в самом электрочайнике (вероятность выгорания ТЭНа увеличивается).

Особенности проверки

Прежде чем проверять исправность ТЭНа, необходимо рассчитать его сопротивление, воспользовавшись для этого формулой R=U2/P. Буквы в ней означают:

• R – сопротивление электронагревателя.
• U – величина подаваемого напряжения.
• P – мощность прибора, обозначенная на его корпусе.

Знать величину сопротивления необходимо, чтобы сравнить с ней результаты, полученные при тестировании.

Рассчитав ее по приведенной формуле, можно переходить непосредственно к диагностике. Проверка ТЭНа выполняется в следующем порядке:

• Отсоединить шнур прибора от электропитания.
• Переключатель тестера поставить в диапазон сопротивления, в котором находится полученный при расчете показатель.
• Приложить щупы мультиметра к корпусу бытового прибора и по очереди – к выходным контактам нагревателя.
• Расшифруйте показания на табло мультиметра. Если тестер показывает сопротивление, равное полученному при расчетах – ТЭН исправен. Цифра «0» свидетельствует о замыкании расположенной внутри элемента спирали. Цифра «1» или бесконечность означает, что спираль оборвана.

Подробно весь процесс на видео:

Эта процедура тоже выполняется с помощью мультиметра таким образом:

• Регулятором на панели тестера установить измеритель в режим зуммера.
• Прикоснуться щупами к корпусу и по очереди – ко всем контактам электронагревателя.

Если при соприкосновении щупов с клеммами прибор издает сигналы на высокой частоте, это говорит о том, что электричество «пробивает» на корпус. Дотрагиваться до такого прибора, если он подключен к сети, нельзя, иначе возможен сильный удар электротоком.

Как проверить ТЭН водонагревателя?

Проверяется бойлер на исправность электронагревателя в порядке, идентичном описанному выше. Единственная особенность этой процедуры заключается в том, что, помимо нагревательного элемента, также нужно проверить терморегулятор. Значение сопротивления исправных ТЭНов водонагревателей в зависимости от марки устройств может составлять от 0,37 до 0, 71 МОм.

Как и было сказано, после диагностики электронагревателя следует проверить, нет ли пробоя на корпусную часть. Как прозвонить нагревательный элемент с помощью мультиметра, мы уже рассказали: нужно установить измеритель в режим зуммера, а затем, касаясь контактов щупами мультиметра, прислушиваться к сигналам, которые издает прибор.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Показание измерителя бесконечность означает внутренний обрыв, ноль короткое внутреннее замыкание, ноль между одним из выводов и корпусом означает замыкание на корпус. Если же вам что-то непонятно, пишите мне!

Что такое ТЭН

Название ТЭН расшифровывается как трубчатый электрический нагреватель. В самом названии уже скрывается суть его конструкции.

Как уже сказано, ТЭН представляет собой электронагревательный элемент в бытовой и иной технике в виде трубки из металла, которая может иметь самую произвольную форму. Нихромовая или фехромовая проволока помещена внутрь трубки и закручена в форме спирали. На концах она имеет выводы. Поскольку полярность у ТЭНа отсутствует, не имеет значения, к какому из выводов подключать фазу и ноль.

Помимо спирали, внутри находится также и кварцевый песок, который плотно занимает весь оставшийся объем. Его задача – изолировать спираль и максимально эффективно отводить от нее тепловую энергию.

К концам спирали при помощи сварки присоединяют контактные стержни. А те, в свою очередь, внутри трубки крепятся при помощи керамических изоляторов. Чтобы подать напряжение на концы контактных стержней, на них при помощи резьбы или сварки крепят контактные пластины. Металлические трубки могут быть самой разной формы (например, спиралеобразной у обычного электрокипятильника) и самого разного диаметра.

ВАЖНО! ТЭН придумали и запатентовали более полутора веков назад. Это сделал американец Джордж Симпсон еще в 1859 году

Сейчас современные аналоги таких ТЭНов используются практически во всех видах бытовой и другой техники.

Причиной сбоев в работе подобных электроприборов и оборудования могут быть неисправности самых разных элементов – терморегуляторов, выключателей и т.д. Однако эксперты рекомендуют в первую очередь проверять именно ТЭНы. Даже если отсутствует опыт по прозвонке и замене ТЭНа, выполнить это в домашних условиях не так уж сложно.
