Что значит номинальное напряжение кабеля

Тема: В чем отличие кабелей 0,66кВ от 1кВ?

Сообщение от Павел

• Просмотр профиля
• Сообщения сайта

• Просмотр профиля
• Сообщения сайта

Сообщение от Павел

Есть. Могу дополнить целым ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия.

Павел, в документе описана конструкция и особенности кабелей. В частности, по кабелям с номинальным напряжением 0,66 кВ указано следующее:

4.6 Номинальное сечение токопроводящих жил устанавливают из ряда: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000 мм2.
Номинальное сечение токопроводящих жил многожильных кабелей должно быть не более 400 мм2.
Номинальное сечение токопроводящих жил кабелей на номинальное напряжение U, равное 0,66 кВ, должно быть не более 50 мм2.

5.2.1.9 Номинальная толщина изоляции жил должна соответствовать указанной в таблице 3.

Номинальное напряжение составляет. Каково номинальное напряжение?

Номинальное напряжение – Напряжение, указанное производителем для оборудования [ГОСТ Р 52161.1 2004 (МЭК 60335 1:2001)] Номинальное напряжение, кВ Номинальное междуфазное напряжение электрической сети, для которой предназначено распределительное устройство. [ГОСТ… Руководство переводчика

Номинальное напряжение

Номинальное напряжение – это опорное напряжение из ряда стандартизированных напряжений, определяющее уровень изоляции электрических сетей и оборудования.

Фактическое напряжение в различных точках системы может незначительно отличаться от номинального, но не должно превышать максимального рабочего напряжения, указанного для непрерывной работы.

Номинальное напряжение для источников и потребителей энергии (генераторов, трансформаторов) – это напряжение, на которое они рассчитаны при нормальных условиях эксплуатации. Номинальные напряжения электрических сетей и подключенных к ним источников и потребителей электроэнергии указаны в ГОСТе.

Фактическое напряжение в различных точках системы может незначительно отличаться от номинального, но не должно превышать максимального рабочего напряжения, указанного для непрерывной работы.

Номинальное напряжение

• Номинальное напряжение – это опорное напряжение из стандартизированного диапазона напряжений, определяющее уровень изоляции электрических сетей и оборудования.

Фактическое напряжение в различных точках системы может незначительно отличаться от номинального, но не должно превышать наибольшего рабочего напряжения, указанного для непрерывной работы.

Номинальное напряжение источников и потребителей энергии (генераторов, трансформаторов) – это напряжение, на которое они рассчитаны при нормальных условиях эксплуатации.

Связанные термины

Ссылки на литературу

Связанные условия (продолжение)

Возбудитель и вспомогательный генератор тепловоза, установленные в общем корпусе, называются двухмашинной установкой. Возбудитель и якорь вспомогательного генератора установлены на общем валу, а рамы скреплены болтами. Возбудитель питает независимую обмотку возбуждения тягового генератора, а вспомогательный генератор предназначен для питания вспомогательной цепи локомотива и зарядки аккумуляторной батареи.

Электрификация США происходила параллельно. Первая гидроэлектростанция на реке Ниагара была построена в 1890-х годах и не была трехфазной. Система Николы Теслы состояла из 4 проводов и могла быть легко модернизирована. За описанными событиями номинальные напряжения линий электропередач увеличивались:

Зачем увеличивать номинальное напряжение

Краткий экскурс в развитие передающих цепей был дан в главе о биполярных переключателях. Показано, что наблюдалось постоянное стремление к повышению напряжения. Это необходимо для обеспечения приемлемой эффективности, которая в настоящее время не опускается ниже 90%. Это объясняется законом Ома для данного участка цепи:

1. Энергия теряется, когда ток течет по проводу.
2. Это происходит в соответствии с законом Джоуля-Ленца.
3. Величина потерь зависит от силы тока.

Согласно закону Ома, эти величины, включая напряжение, связаны между собой. Чем выше напряжение, тем меньше ток при той же передаваемой мощности. Следовательно, потери также ниже. Оказывается, при передаче электроэнергии на большие расстояния необходимо увеличивать площадь поперечного сечения провода, а также номинальное напряжение. Уже в 1923 году на эту линию было подано напряжение 220 кВ. С 1920-х годов эти линии строит немецкая компания RWE AG. Один из них пересекает Рейн, проходя через две опоры высотой 138 метров возле Фёрде. С 1920-х годов отпала необходимость размещать предприятия вблизи электростанций.

В то же время в США шла электрификация. Первая гидроэлектростанция на реке Ниагара была построена в 1890-х годах и не была трехфазной. Система Николы Теслы состояла из 4 проводов и могла быть легко модернизирована. За описанными событиями номинальное напряжение линий электропередач увеличивалось:

1. Немецкая линия в Роммерскирхене была первой с напряжением 380 кВ. В то же время в Италии была введена в эксплуатацию аналогичная линия через Мессинский пролив.
2. В 1967 году США, СССР и Канада одновременно ввели в эксплуатацию линии с номинальным напряжением 750 кВ.
3. В 1982 году была введена в эксплуатацию линия высокого напряжения между Электросталью и Экибастузом. Трехфазный переменный ток с номинальным напряжением 1,2 МВ.
4. В 1999 году Япония строит линию Кита-Иваки с номинальным напряжением 1 МВ.

С начала 21 века Китай взялся за строительство высоковольтных линий.

То, что было сказано о четырехпроводной системе, относится и к трехпроводной системе без нейтрального провода (рис. 3).

Номинальное напряжение

Номинальное напряжение потребителей электроэнергии.генераторы, трансформаторы, электродвигатели, лампочки, нагревательные приборы и т.д. это напряжение, при котором оборудование работает правильно.при котором оборудование работает нормально и дает максимальный экономический и технический эффект.

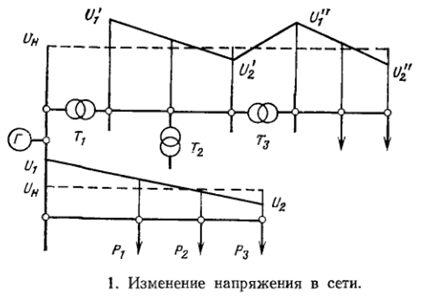

На рисунке 1 показан график изменения напряжения в электрической сети, поясняющий принцип назначения номинального напряжения на клеммы электрооборудования на основе допустимого падения напряжения на конце линии. Из-за изменения нагрузки на отдельных участках линии и возможных изменений длины (сопротивления) линии, график напряжения в поперечном сечении должен представлять собой ломаную линию, а не прямую, как обычно показано на рисунке 1. Номинальное напряжение на клеммах источника питания должно быть выше, чем напряжение на клеммах потребителей электроэнергии.

Передача электроэнергии при более высоком напряжении снижает потери энергии и уменьшает сечение кабеля. Однако использование высокого напряжения для подключения потребителей электроэнергии в большинстве случаев требует усиленной изоляции и специальных мер по обеспечению безопасной эксплуатации электроустановок. Как правило, энергия высокого напряжения преобразуется в более низкое напряжение, при котором безопасная работа может быть обеспечена относительно простыми средствами. С этой точки зрения все электроустановки условно делятся на высоковольтные и низковольтные. Низковольтными считаются установки, в которых действующее напряжение в точке потребления энергии между проводником и землей не превышает 250 вольт. Все установки, в которых это напряжение превышает 250 вольт, называются высоковольтными установками. Номинальное напряжение “от проводника к земле” принято потому, что вероятность того, что человек, стоящий на земле, коснется одного проводника, гораздо выше, чем одновременное касание двух проводников.

Гораздо большую опасность представляют высоковольтные установки, к работе в которых допускается только специально обученный персонал.

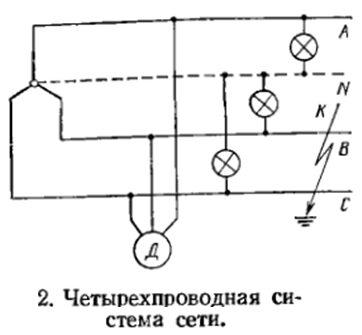

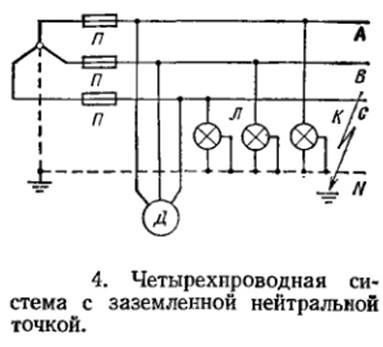

Наиболее распространенным типом низковольтной сети является четырехпроводная трехфазная система. (рис. 2). В этой системе между фазным и нулевым проводниками подключаются небольшие обогреватели и приборы, лампочки, радиоприемники, телевизоры и т.д. Трехфазные двигатели отключаются одновременно от трех фазных проводов. В нормальных условиях эксплуатации при одинаковой проводимости фаз напряжение каждого проводника относительно земли равно фазному напряжению системы. В случае постоянного замыкания на землю в одной фазе, напряжение между неповрежденной и поврежденной фазами будет равно напряжению сети. Поэтому только установки трехфазного тока с незаземленным нейтральным проводником, для которых напряжение сети в конечных точках потребителей не превышает 250 В, могут быть классифицированы как установки низкого напряжения.

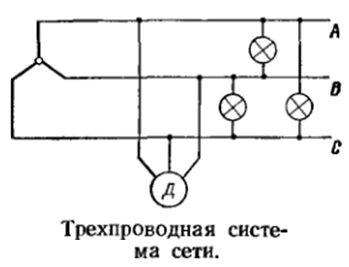

Вышеприведенные утверждения относительно четырехпроводной системы также применимы к трехпроводной системе без нейтрали (Рисунок 3).

По техническим и экономическим причинам целесообразно строить сети с линейным напряжением выше 250 В и с достаточной безопасностью для обслуживания установки. Это достигается путем заземления нейтральной точки трансформатора (рис. 4).

Глухое заземление нейтрали с дополнительным заземлением нейтрального проводника и подключение корпусов электродвигателей, электроустановочных конструкций, светильников и бытовой техники позволяет отнести установки сетевого напряжения 400 В к установкам низкого напряжения, поскольку в нормальном режиме работы сетевые проводники имеют напряжение по отношению к земле равное 400 * корень из 3 = 230. В таких установках длительное повышение напряжения при заземлении одной фазы предотвращается установкой предохранителей на каждой фазе, которые плавятся при прохождении через них тока короткого замыкания и разрывают цепь. Это также предотвращает длительное повышение напряжения на землю в неповрежденных фазных проводах.

Давайте выясним, что такое НОМИНАЛЬНОЕ напряжение. Это сетевое напряжение, при котором обеспечивается нормальная непрерывная работа электрооборудования. ГОСТ 29322-92 дает значение 230/400 В +/- 10%. Оказывается, номинальное напряжение однофазной сети составляет 230 В и колеблется от 207 до 253. Это довольно широкий предел, но при таких напряжениях наши электроприборы должны быть безопасны. Поэтому номинальное напряжение трехфазной сети составляет от 360 до 440 вольт. Более высокое напряжение опасно для оборудования и может стать причиной пожара.

Номинальное напряжение сети

Мы привыкли, покупая в магазине, что товар должен быть надлежащего качества, когда речь идет о продукте, мы читаем состав, ну, и конечно, сроки годности. Однако не многие понимают, что электричество в нашем доме также обладает подобными характеристиками. Сегодня мы поговорим о напряжении. С точки зрения качества, напряжение должно иметь четко выраженную синусоидальную форму волны, с минимальным количеством искажений, скачков и вредных гармоник. Однако эти характеристики очень трудно проверить без дорогостоящего оборудования. Однако проверить значение напряжения очень даже можно и нужно. Более того, если значение напряжения сильно отличается от номинального, то (только строго по решению суда) вы не обязаны платить за электроэнергию. Единственное, что вам придется потрудиться, чтобы получить официально зарегистрированный и опечатанный регистратор, который будет регистрировать изменения напряжения в сети.

Давайте разберемся, что такое НОМИНАЛЬНОЕ напряжение. Это напряжение сети, при котором обеспечивается нормальная, непрерывная работа электрооборудования. ГОСТ 29322-92 устанавливает напряжение 230/400 В +/- 10%. Оказывается, номинальное напряжение однофазной сети составляет 230 В и колеблется от 207 до 253. Этот предел довольно широк, но при таких напряжениях наши электроприборы должны быть безопасны. Поэтому номинальное напряжение трехфазной сети варьируется в пределах 360-440 вольт. Повышенное напряжение опасно для оборудования и может привести к пожару, поэтому защита от перенапряжений является необходимой.

Согласно ГОСТу, этот диапазон напряжения должен быть достигнут к 2030 году, после чего будет рассмотрен вопрос о снижении допустимых отклонений. Но очевидно, что этот вопрос не будет решен в ближайшее время…

Действительно, при эксплуатации электрических сетей, источников, преобразователей и потребителей электроэнергии напряжения на них отклоняются от номинальных параметров. Это может быть вызвано сбоями в работе оборудования, потерями электроэнергии при передаче и т.д. ГОСТ 29322-2014 частично регламентирует допустимые значения отклонения напряжения.

Все об энергии

Номинальные напряжения электрических сетей, источников и потребителей электроэнергии постоянного тока и переменного тока промышленной частоты определяются комплексом документов: ГОСТ 23366, ГОСТ 721, ГОСТ 21128, ГОСТ 6962 и ГОСТ 29322.

Стандартный диапазон напряжения

Стандартный диапазон напряжения определен в ГОСТ 23366 для постоянного тока и переменного тока промышленной частоты. Напряжения на выходах разработанных устройств должны соответствовать значениям, приведенным в данной серии, за исключением некоторых случаев [3, с.2]. Ниже приведена стандартная серия напряжений для потребители электроэнергии [3, таблица 1] . Первичные серии напряжений постоянного и переменного тока для потребителя электроэнергии приведены в таблице 1, вторичные серии для напряжений переменного тока – в таблице 2, а для напряжений постоянного тока – в таблице 3.

Таблица 1 – Ряд напряжений для электрических нагрузок постоянного и переменного тока

Стандартный диапазон напряжения для источники и преобразователи (например, генератор, трансформатор и т.д.) электроэнергии [3, таблица 2] . Напряжение переменного тока см. в таблице 4, напряжение постоянного тока – в таблице 5.

Таблица 4 – Диапазоны напряжения переменного тока для источников и преобразователей электроэнергии

При выборе напряжений предпочтение следует отдавать основному диапазону.

Номинальное напряжение электрооборудования до 1000 В

Номинальное напряжение оборудования до 1000 В указано в ГОСТ 21128. Диапазон номинальных напряжений приведен в таблице 6 [2, с.2].

Внимание:
Значения напряжения, указанные в скобках, относятся к электрическим сетям в соответствии с [6, табл. 1].

Номинальное напряжение электрооборудования выше 1000 В

Номинальные напряжения электрооборудования выше 1000 В регламентируются ГОСТ 721. Диапазон номинальных напряжений приведен в таблице 7 [1, с.3].

Примечание:
1. Напряжения, указанные в скобках, не рекомендуются для новых конструкций электрических сетей и установок;
2. напряжения, отмеченные “*”, для трансформаторов и автотрансформаторов, подключенных непосредственно к шинам генераторного напряжения подстанций или к генераторным розеткам;

Исторически в Российской Федерации существовало две системы напряжения (кВ):

• 110 – 330 – 750
• 110 – 220 – 500 – 1150

Первая система напряжения (110 – 330 – 750) существует в западной части Российской Федерации, а вторая (110 – 220 – 500 – 150) – в восточной части Российской Федерации. В сетях центральной части Российской Федерации нет явного преобладания одной системы напряжения над другой, это своего рода переходная зона.

Номинальные напряжения тяговых систем (электрифицированный транспорт)

Номинальные напряжения для электрифицированного транспорта регламентируются ГОСТ 6962 и ГОСТ 29322. В таблице 8 приведен диапазон номинальных напряжений для тяговых подстанций и токоприемников электрифицированного транспорта [4, с.3][6, таблица 2].

Примечание:
Значения напряжения в скобках указаны в соответствии с [4, стр. 3].

Допустимые отклонения напряжения

В действительности, во время работы электрических сетей, источников, преобразователей и потребителей электроэнергии, напряжения, присутствующие на них, отклоняются от номинальных параметров. Это может быть вызвано отказами оборудования, потерями при передаче и т.д. ГОСТ 29322-2014 частично регламентирует допустимые значения отклонения напряжения.

Для электрооборудования с напряжением 100 ÷ 1000 В этот диапазон ограничен ±10% [6, табл. 1]. Другими словами, для чайника, рассчитанного на номинальное напряжение 230 В, допускается работа при повышении напряжения до 252 В и понижении до 198 В. Более подробная информация приведена в таблице 9 [6, таблица A.1].

Допустимые отклонения напряжения для тяговых систем (электрифицированного транспорта) приведены в таблице 10 (источник – [6, таблица 2]).

Примечание:
1. номинальные напряжения, отмеченные знаком “*”, не рекомендуются для вновь проектируемых электрических сетей и установок;
2. значения напряжения в скобках приведены в соответствии с [4, с.3].

Для электрооборудования напряжением от 1 до 35 кВ ГОСТ 29322-2014 устанавливает допуск около ±10% [6, с.3].

Допустимые отклонения напряжения для электрооборудования 35 ÷ 230 кВ частично регламентированы ГОСТ 29322-2014, а для электрооборудования выше 230 кВ они вообще не регламентированы. Но это, вообще говоря, тема для отдельной статьи.

Историческая справка

Номинальные напряжения электрических сетей, источников электрической энергии и потребителей переменного и постоянного тока промышленной частоты определялись комплексом документов (ГОСТ 23366, ГОСТ 721, ГОСТ 21128, ГОСТ 6962) до 1992 года. ГОСТ 23366 установил ряд стандартных напряжений для электроустановок, ГОСТ 21128 регламентировал номинальное напряжение для электроустановок до 1000 В, для электроустановок выше 1000 В – ГОСТ 721, а ГОСТ 6962 – номинальное напряжение для электрифицированного городского транспорта и железных дорог.

В 1992 году был опубликован ГОСТ 29322-92 “Напряжения стандартные”, который по замыслу его создателей должен был использоваться совместно с ГОСТ 721, ГОСТ 21128, ГОСТ 23366 и ГОСТ 6962 [5, с.1]. Фактически, ГОСТ 29322, являясь документом, разработанным путем прямого применения международного стандарта IEC 38-83 [5, с.6], был призван устранить исторически и территориально закрепленные номиналы напряжения и привести их к “европейскому” стандарту. В конечном итоге ГОСТ 29332 должен был заменить ГОСТ 721/21128/23366/6962.

Второе издание стандарта ГОСТ 29332 было выпущено в 2014 году. На этот раз ГОСТ 29332-2014 был разработан “методом перевода” МЭК 60038:2009 и больше не основывался на ГОСТ 721/21128/23366/6962, хотя последние не утратили своей юридической силы.

Что значит номинальное напряжение кабеля

При выборе кабельной продукции можно обратить внимание на тот факт, что один и тот же вид кабеля, имеющий одинаковые технические параметры – размер сечения жилы и ее материал, а также материалы изоляции и внешней оболочки, может применяться при создании линий с разным рабочим напряжением. Как же такое возможно, и в чем же отличие кабеля с одинаковыми техническими параметрами в условиях разного напряжения эксплуатационной среды?

Для начала следует отметить, что параметры – 1, 6 и 10 кВ – это показатели класса напряжения, которое определяет сферу применения кабельной продукции. В данном случае, кабель принадлежит к среднему классу – от 1 до 35 кВ – и используется для создания разных силовых сетей, например, линий электропередач. Для наглядного примера, возьмем для рассмотрения кабель АСБл, отличающийся высокой коррозионной активностью. Данный кабель имеет алюминиевое исполнение токопроводящих жил, заключенных в изоляцию из пропитанной вязкой жидкостью бумаги, и внешнее защищающее покрытие в виде свинцовой оболочки. Надо отметить, государство регламентирует производство кабельной продукции – для каждого вида кабеля есть свой ГОСТ, в котором указаны все нормативные требования к техническим параметрам проводника (сечение, количество жил, материал изоляции, её толщина, диаметр, масса и так далее).

Рассмотрим технические параметры кабеля АСБл с тремя проводящими жилами сечением 70 мм2.

Таблица 1. Технические параметры кабеля АСБл сечения 3х70 мм2 при разном номинальном напряжении

Номинальное напряжение, кВ

Номинальная толщина изоляции жил, мм

Номинальная толщина поясной изоляции, мм

Номинальный наружный диаметр, мм

Расчетная масса кабеля, кг/км

Как видно из таблицы, с увеличением значения напряжения, будет увеличиваться толщина изоляционной и внешней оболочек, и, соответственно, будет возрастать и масса кабеля. Однако, есть и еще один нюанс, который не указывается при продаже кабельной продукции – это диаметр токопроводящей жилы, размер которой в одном сечении и варьируется, в зависимости от рабочего напряжения. Для кабеля АСБл диаметр токопроводящей жилы сечением 70 мм2 по нормам ГОСТ может изменяться в диапазоне от 8,7 до 10,2 мм. Соответственно, при увеличении диаметра жилы, возрастает и размер сечения проводника. Однако, вследствие того, что изменение сечения весьма незначительно, в маркировке кабелей это не отражается. И подобное явление свойственно всей кабельной продукции. К примеру, одножильный кабель ВВГ сечением 35 мм2 при разном рабочем напряжении – 0, 66 и 1 кВ – имеет разные показатели наружного диаметра – 11, 8 и 12 мм соответственно.

Тем не менее, увеличение сечения за счет роста диаметра жилы приводит, вместе с увеличением значения рабочего напряжения, к утолщению изоляционной оболочки. Это необходимо, во-первых, для того, чтобы надёжно защитить токопроводящие жилы друг от друга, а, во-вторых, чтобы предотвратить, так называемые, пробои, то есть разрушение изоляционного слоя из-за возросшего напряжения. Возникающая в результате пробоя утечка тока при одновременном падении сопротивления приводит к короткому замыканию между токопроводящими жилами и, как следствие, к выходу из строя силовой линии. Существует несколько видов пробоев, имеющих в своей основе разную физическую и химическую природу. Возникновению любого пробоя предшествует, так называемое, критическое значение напряжения – пробивное напряжение. С учетом способности противостоять пробивному напряжению выбирается и толщина изоляции и сам её материал.

Однако самым любопытным является тот факт, что в этом случае сталкивается практическая и теоретическая физика. И камнем преткновения является линейный закон об электрической прочности, значение которой обратно пропорционально толщине изоляционного слоя. Иными словами, чем толще изоляционный слой, тем выше пробивное напряжение. И, казалось бы, увеличением толщины изоляции, согласно теоретической физике, нельзя надежно защитить проводники при возрастании сечения и рабочего напряжения. Тем не менее, на практике, этот закон действует очень-очень медленно, и даже настолько медленно, что своей неспешностью к возникновению пробоев обеспечивает развитие и процветание мировой и отечественной кабельной индустрии.

Электросеть и номинальное напряжение трансформатора и сети

С понятием номинального напряжения сталкивался каждый пользователь электрических приборов, кто разглядывал прикреплённую небольшую табличку с характеристиками. Значительные отклонения от установленной нормы приведут к поломке изделия. Существуют стандартные величины обозначенных потенциалов для различных типов сетей <1000 вольт и больше, источников и преобразователей переменного и постоянного тока.

Виды напряжений

Одна из энергетических характеристик электрического поля – напряжение, равное отношению работы по переносу заряда в джоулях к его величине в кулонах. Другое название – разность потенциалов: имея 2 точки со значениями 5 и 10 Кл, можно определить взаимодействие между ними: 10-5=5 Дж/Кл, что равно 5 В.

Напряжение в электроустановках измеряют в вольтах. Если его рабочая величина не превышает 1000, напряжение считается низким. При более высоких значениях пользуются единицей измерения кВ. Для определения разности потенциалов применяют вольтметр. Вся энергосистема сформирована из трёхфазных сетей, где выделяют 2 вида напряжений:

• линейное – между двумя жилами кабеля с потенциалом;
• фазное проявляется при измерении потенциала провода, находящегося под током и нулевого – нейтрального.

Когда присоединение потребителей к сети совершается по схеме Δ (треугольник), величины обоих видов напряжений равны между собой. Если подключение осуществляется с использованием Y (звезды), числовое значение линейного больше фазного в √3 раз (1,732). Маркировку измеренного в трёхфазной сети напряжения принято записывать в виде дроби: 380/660 В, 220/380 В, 127/220 В, где верхняя цифра – фазная, нижняя – линейная величина.

Производители электротехнического оборудования обязательно указывают на приборе его основные параметры: мощность в ваттах, силу тока в амперах и номинальное напряжение – базисное из стандартизованного ряда потенциалов, определяющих уровень изоляции аппаратов и сети. В таблице приведены значения основного показателя низковольтной энергосистемы.

Uном для линий и энергосетей такое же, как у электроприёмников. Поставщики напряжения – это генераторы электростанций, преобразователи – вторичные обмотки трансформаторов.

Номиналы потенциала бытовой сети

Превышение или снижение в энергосистеме установленного норматива приводит к неправильной работе потребителей, поломке приборов. Особенно важно поддерживать необходимый уровень Uном в производственных схемах – здесь последствия бывают более тяжёлыми: вплоть до остановки технологического процесса. Бытовые приборы по степени восприимчивости к изменению номинала от более стойких к самым чувствительным разделяют на следующие группы:

1. Устройства с нагревательными элементами: калориферы, утюги и чайники. При избыточном напряжении лишняя мощность уходит в тепло, защищая прибор от поломки.
2. Аппараты с электроприводом в виде асинхронного двигателя: вентиляторы, кондиционеры, холодильники. Кратковременный перепад приведёт к сбою в работе техники, но длительное нарушение энергообеспечения вызовет пробой обмоток мотора и необходимость замены двигателя.
3. Электронные устройства: телевизоры, ноутбуки и компьютеры. Любое отклонение питающей сети от нормы способно вывести приборы из строя, поэтому в их конструкции предусматривается защита. При кратковременных нарушениях предохранитель спасает, но длительное перенапряжение ведёт к потере дорогостоящей вещи.
4. Приборы осветительные: лампы люминесцентные, накаливания, светодиодные. Энергосберегающие модели более требовательны к постоянству параметров сети.

Основные характеристики

Для защиты ответственных электрических цепей от неожиданностей применяют стабилизаторы напряжения. В зависимости от мощности, их используют в быту и на производстве. Номинальные значения потенциала для некоторых объектов приведены в таблице.

Стандартный ряд номинальных величин сети ≥1000 В: 3,0; 6,0; 10,0; 20,0; 35,0… Значительное превышение норматива называют перенапряжением.

Обозначенная напряжённость трансформатора

Transformare – превращать, преобразовывать. Это электрическое устройство с двумя или большим числом обмоток на магнитопроводе, предназначенное для трансформации тока или напряжения без изменения частоты. Различают следующие определения потенциалов в преобразовательном устройстве, называемом трансформатором:

• номинальное первичное напряжение – на него рассчитана обмотка 1;
• Uном вторичное – потенциал на зажимах обвивки 2, замеренный при холостом ходе преобразователя и стандартном значении на входящих клеммах;
• высшее U ном трансформатора – наибольшее из приведённых напряжений обмоток;
• низший номинальный потенциал, соответственно, меньший из показателей;
• среднее Uном – промежуточное между двумя предыдущими значениями.

В процессе эксплуатации иногда случается режим короткого замыкания (КЗ), когда одна из обмоток трансформатора оказывается внутренне соединённой, а вторая остаётся под напряжением. Если событие происходит во время работы при номинальном напряжении, в обвивках возникают токи КЗ, в 5―10 крат выше стандартных. Явление сопровождается значительным увеличением температуры обмоток, в них действуют большие механические нагрузки – ситуация становится аварийной.

Для предотвращения подобных обстоятельств и применяют защиту, срабатывающую за доли секунды. Номинальные линейные напряжения (кВ) высоковольтных трансформаторов приведены в таблице.

Первая обмотка	3,00; 3,15	6,00; 6,30	10,00; 10,50	20, 0; 21,0	35,0; 36,5	110; 115	158: 165	220; 230	330	500
Вторая обвивка	3,15; 3,3	6,30; 6,60	10,50; 11,00	21,0; 22,0	38,5	115; 121	158: 165	230; 242	330	―

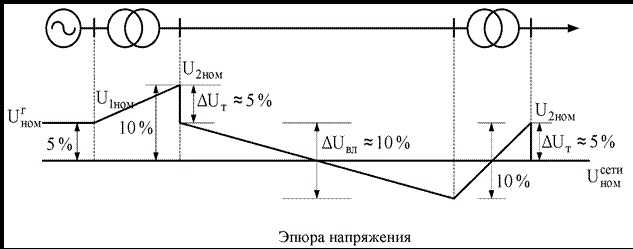

В целях уменьшения потерь в ЛЭП вторичные обмотки имеют Uном на 5―10% выше, чем в соответствующих линиях. Исключение – сети малой протяжённости, для них величины номинального напряжения устанавливают одинаковыми на питающее и потребляющее оборудование.
