Помогите расценить!
Уважаемые специалисты сметчики, поделитесь расценкой на монтаж. Поможем коллегам!
Схема образования участка сигнализации что это такое
Добавлено (04.02.2015, 10:14)
———————————————
Еще это зачитываю: 1.10.2. В ТЕРм части 10 учтены затраты на выполнение полного комплекса монтажных работ, определенного на основе соответствующих технических условий и инструкций на монтаж, электрическую проверку, регулировку, тренировку и настройку оборудования, включая затраты на:1.10.2.1. перемещение оборудования и материальных ресурсов на расстояния, приведенные в приложении 10.1, за исключением случаев, оговоренных в общих положениях к разделам ТЕРм части 10;
1.10.2.2. защиту пола от повреждений (паркетного, покрытого линолеумом или пластиком) при монтаже оборудования по расценкам отделов 1 и 3;
1.10.2.3. подкраску оборудования, окраску конструкций, изготовляемых в процессе монтажа, и написание технологических знаков.
А Заказчик все равно не может понять, что ПНР — это совсем другое.
СМАЙЛИК, все проще, вот выдержка из ТЧ
1.2.1. ФЕРп части 2 распространяются на: автоматизированные системы управления технологическимипроцессами (АСУ ТП);
системы централизованного оперативного диспетчерскогоуправления;
системы автоматической пожарной и охранно-пожарнойсигнализации;
системы контроля и автоматического управленияпожаротушением и противодымной защитой;
телемеханические системы;
аппаратно-программные средства вычислительной техники,в части, касающейся инсталляции и настройки программного обеспечения.
Схема образования участка сигнализации что это такое
блок-участок — 13 блок участок: Часть железнодорожного перегона, оборудованного автоматической блокировкой или автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи, которая может быть ограничена проходными… … Словарь-справочник терминов нормативно-технической документации
СП 5.13130.2009: Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования — Терминология СП 5.13130.2009: Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования: 3.2 автоматическая установка пожаротушения (АУП) : Установка пожаротушения,… … Словарь-справочник терминов нормативно-технической документации
Блок-участок — Блок участок часть железнодорожного перегона, используемое как самостоятельное средство сигнализации и связи, ограниченное проходными светофорами или проходным светофором и станцией. Используется при автоблокировке или при автоматической… … Википедия
Блок — участок межстанционного перегона — Блок участок. Часть межстанционного перегона при автоблокировке или при автоматической локомотивной сигнализации, применяемой как самостоятельное средство сигнализации и связи, ограниченная проходными светофорами (границами блок участков) или… … Официальная терминология
ФЕРп 2001: Приложения (редакция 2009 г.). Приложения. Федеральные единичные расценки на пусконаладочные работы — Терминология ФЕРп 2001: Приложения (редакция 2009 г.). Приложения. Федеральные единичные расценки на пусконаладочные работы: Автоматизированная система АС Система, состоящая из персонала и комплекса средств автоматизации его деятельности,… … Словарь-справочник терминов нормативно-технической документации
ФЕРп 2001: Общие положения (редакция 2014 г.). Общие положения. Федеральные единичные расценки на пусконаладочные работы — Терминология ФЕРп 2001: Общие положения (редакция 2014 г.). Общие положения. Федеральные единичные расценки на пусконаладочные работы: Автоматизированная система АС Система, состоящая из персонала и комплекса средств автоматизации его… … Словарь-справочник терминов нормативно-технической документации
ФЕРп 2001: Приложения (редакция 2014 г.). Приложения. Федеральные единичные расценки на пусконаладочные работы — Терминология ФЕРп 2001: Приложения (редакция 2014 г.). Приложения. Федеральные единичные расценки на пусконаладочные работы: Автоматизированная система АС Система, состоящая из персонала и комплекса средств автоматизации его деятельности,… … Словарь-справочник терминов нормативно-технической документации
ФЕРп 2001-01: Электротехнические устройства (редакция 2008 г.). Электротехнические устройства. Федеральные единичные расценки на пусконаладочные работы — Терминология ФЕРп 2001 01: Электротехнические устройства (редакция 2008 г.). Электротехнические устройства. Федеральные единичные расценки на пусконаладочные работы: Агрегат Совокупность двух и более механизмов, работающих в комплексе и… … Словарь-справочник терминов нормативно-технической документации
Техническая часть
1. В настоящем отделе приведены нормы затрат труда на пусконаладочные работы для самостоятельных схем сигнализации (центральной, технологической, местной, аварийной, предупредительной и др.), включая световой и звуковой сигналы, а также схем контроля изоляции электрической сети.
2. В нормах, кроме перечисленных в п. 6 технической части, учтены затраты на следующие пусконаладочные работы, выполняемые в соответствии с требованиями правил устройств электроустановок, а также СНиП 3.05.06-85 «Электротехнические устройства»:
проверку и настройку релейно-контакторной аппаратуры;
настройку уставок реле времени;
наладку устройств мигающего света;
опробование устройств и схем сигнализации на функционирование.
3. В нормах не учтены и должны определяться дополнительно по нормам других отделов сборника затраты на пусконаладочные работы для:
коммутационных аппаратов и их схем вторичной коммутации — по отделу 3;
схем разводки цепей сигнализации — по отделу 6;
датчиков, от которых сигнал поступает в схему автоматического управления, — по отделу 9;
испытаний повышенным напряжением — по отделу 12.
4. В состав работ по табл. 1-146 входит проверка цепей сигнализации от первого промежуточного клеммника устройств, образующих сигнал, до участка сигнализации методом создания режима или их искусственной имитацией (при отсутствии участка реализации сигналов осуществляется непосредственно на световой или звуковой сигнал).
5. В состав работ по табл. 1-147 входят настройка аппаратуры участка сигнализации и обеспечение функционирования световой, звуковой и другой сигнализации (включая реле РИС).
ОТДЕЛ 10. УСТРОЙСТВА И СХЕМЫ СИГНАЛИЗАЦИИ
1. В настоящем отделе приведены нормы затрат труда на пусконаладочные работы для самостоятельных схем сигнализации (центральной, технологической, местной, аварийной, предупредительной и др.), включая световой и звуковой сигналы, а также схем контроля изоляции электрической сети.
2. В нормах, кроме перечисленных в п. 6 технической части, учтены затраты на следующие пусконаладочные работы, выполняемые в соответствии с требованиями правил устройств электроустановок, а также СНиП 3.05.06-85 «Электротехнические устройства»:
проверку и настройку релейно-контакторной аппаратуры;
настройку уставок реле времени;
наладку устройств мигающего света;
опробование устройств и схем сигнализации на функционирование.
3. В нормах не учтены и должны определяться дополнительно по нормам других отделов сборника затраты на пусконаладочные работы для:
коммутационных аппаратов и их схем вторичной коммутации — по отделу 3;
схем разводки цепей сигнализации — по отделу 6;
датчиков, от которых сигнал поступает в схему автоматического управления, — по отделу 9;
испытаний повышенным напряжением — по отделу 12.
4. В состав работ по табл. 1-146 входит проверка цепей сигнализации от первого промежуточного клеммника устройств, образующих сигнал, до участка сигнализации методом создания режима или их искусственной имитацией (при отсутствии участка реализации сигналов осуществляется непосредственно на световой или звуковой сигнал).
5. В состав работ по табл. 1-147 входят настройка аппаратуры участка сигнализации и обеспечение функционирования световой, звуковой и другой сигнализации (включая реле РИС).
6. Нормы настоящего отдела рассчитаны исходя из условия выполнения пусконаладочных работ звеном следующего квалификационного состава:
Доля , % , в общих затратах труда (норме)
Инженер III категории
Техник III категории
Раздел 1. СХЕМЫ СИГНАЛИЗАЦИИ
Схемы сбора и реализации сигналов информации
Норма на 1 сигнал
Элементы затрат (ресурсов)
Схема сбора и реализации сигналов информации устройств защиты , автоматики электрических и технологических режимов
Затраты труда пусконаладочного персонала
Схемы образования участка сигнализации
Норма на 1 участок
Элементы затрат (ресурсов)
Схема образования участка сигнализации (центральная , технологическая , местная , аварийная , предупредительная и др.)
Затраты труда пусконаладочного персонала
Мнемосхемы щита диспетчерского управления
Норма на 1 схему
Мнемосхема с количеством принимаемых сигналов
Элементы затрат (ресурсов)
Затраты труда пусконаладочного персонала
Раздел 2. СХЕМЫ КОНТРОЛЯ ИЗОЛЯЦИИ ЭЛЕКТРИЧЕСКОЙ СЕТИ
Схемы контроля изоляции электрической сети
Норма на 1 схему
Элементы затрат (ресурсов)
с помощью электроизмерительных приборов
с применением релейно-контакторной аппаратуры и бесконтактных элементов
Затраты труда пусконаладочного персонала
ОТДЕЛ 11 . ИЗМЕРЕНИЯ В ЭЛЕКТРОУСТАНОВКАХ
Вводные указания
1. В настоящем отделе приведены нормы затрат труда для испытаний и измерений в электроустановках и на электрических кабелях в соответствии с требованиями правил устройства электроустановок, СНиП 3.05.06-85 «Электротехнические устройства», а также «Правил технической эксплуатации (ПТЭ) электроустановок потребителей» и «Правил техники безопасности электроустановок потребителей».
2. В данном отделе приведены нормы затрат на работы, не вошедшие в состав пусконаладочных работ других отделов сборника, а также на повторные измерения.
3. В нормах, кроме перечисленных в п. 6 технической части, учтены затраты труда на следующие пусконаладочные работы:
выбор метода измерения;
сборку и разборку испытательных и измерительных схем;
обеспечение мероприятий по технике безопасности на объекте испытания (измерения) ;
4. В нормах с 1-152-2 по 1-152-5, 1-154-1, 1-156-1 учтены затраты труда на установку вспомогательных электродов и их соединение с измерительными приборами и измеряемыми объектами.
5. Трудозатраты на измерение сопротивления изоляции электрических машин, трансформаторов, коммутационных аппаратов, устройств релейной защиты и автоматики, цепей напряжения и оперативного тока, статических преобразователей, а также устройств систем автоматического управления электроприводами учтены в нормах на наладку перечисленных выше аппаратов , устройств и систем управления по соответствующим отделам настоящего сборника и дополнительно по настоящему отделу 11 не определяются.
Затраты труда на измерение сопротивления изоляции контрольных кабелей между пультами, щитами, шкафами, станциями управления, а также между отдельными аппаратами учтены в нормах на наладку:
функциональных групп в составе систем автоматического управления и регулирования — по отделу 9;
цепей вторичной коммутации электростанций и подстанций — по соответствующим отделам настоящего сборника.
Дополнительно по настоящему отделу затраты труда на эти работы не определяются.
6. Затраты труда на измерение сопротивления изоляции силовой электропроводки от пускового устройства до токоприемника определяются в следующем порядке:
если токоприемником является электродвигатель или соленоид, то трудозатраты учтены нормой на пусконаладочные работы для указанного оборудования в отделе 7 и дополнительно по отделу 11 не определяются;
если токоприемником является трансформатор или другой электрический аппарат, учтенный номенклатурой настоящего сборника, то затраты труда учтены нормами пусконаладочных работ в отделе 2 и дополнительно по отделу 11 не определяются;
если токоприемником является активное сопротивление или другой электрический аппарат, не учтенный номенклатурой настоящего сборника, то трудозатраты следует определять по норме 1-163-1 настоящего отдела;
для силовой электропроводки от шкафа до пускового устройства (линия) затраты труда также следует определять по норме 1-163-1.
7. Нормы настоящего отдела рассчитаны исходя из условия выполнения пусконаладочных работ звеном следующего квалификационного состава:
Схема образования участка сигнализации что это такое
Технологическая сигнализация. На предприятиях находят применение разнообразные схемы сигнализации, отличающиеся числом и типом устройств, напряжением и родом тока, характером световых и звуковых сигналов. Правильно построенные схемы обеспечивают четкую сигнализацию, способствуют предотвращению аварий и несчастных случаев.
Схема технологической сигнализации должна обеспечивать одновременную подачу светового и звукового сигналов; съем звукового сигнала (нажатием кнопочного выключателя); повторность срабатывания исполнительного устройства звуковой сигнализации (при вторичном отклонении параметра) после его отключения нажатием кнопочного выключателя; проверку исполнительных устройств сигнализаторов (световых и звуковых) от одного кнопочного выключателя.

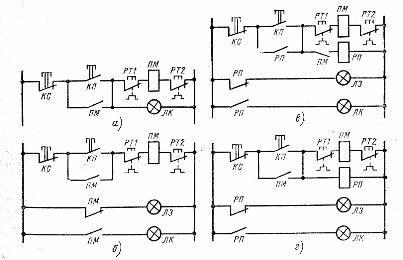

рис.2.12. Функциональные схемы технологической сигнализации: а — схема местной сигнализации; б-г -схемы дистанционной сигнализации: 1а, 1б-электроконтактные манометры; 1б, 1в, 2в, 2г, 3е, 3д, 4в, 4г-электрические лампы; 2а, 3а-манометрические термометры; 3б-двухпозиционный регулятор; 3в-пневматическая лампа; 3г-пневмоэлектрический преобразователь; 4а-термоэлектрический преобразователь; 4б-потенциометр сигнализирующий (с контактным устройством).
На рис. 2.12 представлены функциональные схемы сигнализации на один параметр, используемые на промышленных предприятиях.
Ниже рассмотрены различные принципиальные электрические схемы сигнализации.
При замыкании технологического контакта Р измерительного прибора (рис. 2.13, а) включается сигнальная лампа HL. Параллельно лампе можно подключить звуковой сигнализатор (звонок и т.п.). Недостаток такой схемы состоит в том, что звонок работает все время, пока замкнут контакт Р. Если контакт прибора имеет недостаточную разрывную мощность, в схему вводят промежуточное реле (катушка реле К на рис. 2.13,б).
Надежность схемы сигнализации можно повысить, использовав две параллельно включенные лампы для сигнализации об одном параметре. В этом случае нет большой необходимости в цепи поверки ламп.
Рис.2.13. Принципиальные схемы технологической сигнализации: а – без промежуточного реле; б – с промежуточным реле.
Все основные специфические требования к технологической сигнализации выполнены на рис. 2.14,а. При замыкании контакта прибора Р включаются звонок НА и лампа HL. Для снятия звукового сигнала необходимо нажать кнопочный выключатель SB2. При этом реле К контактом К (строка 3) отключает звонок НА, а контактом К (строка 2) самоблокируется. Как только контакт Р разомкнется, схема вновь становится готовой для подачи звукового сигнала. При нажатии кнопочного выключателя проверяется исправность звонка и лампы. Схема на рис. 2.14,б отличается от предыдущей только наличием промежуточного реле К2, которое вводится в схему ввиду недостаточной мощности контакта Р.
Рис.2.14. Схемы технологической сигнализации на один параметр: а – без промежуточного реле; б – с промежуточным реле.
Для защиты технологических контактов в случае их работы в цепях с большой индуктивностью используют искрогасящий контур (рис. 2.15).
Рис.2.15. Использование искрогасящего контура для защиты технологического контакта (Р).
Рассмотрим работу схемы сигнализации температуры и давления (рис.2.16). При определенном отклонении температуры в объекте от заданного значения замыкается технологический контакт Р1 (в приборе). Включается реле К1. Замыкаются контакты К1 (строки 4,8,11), и размыкается контакт К1 (строка 12). Контакт К1 в строке 4 готовит цепь для включения реле К3. Контакт К1 в строке 8 включает звонок НА. Контакт К1 в строке 11 включает лампу HL1. Контакт К1 (строка 12) исключает ложное срабатывание лампы HL2 при замыкании контакта Р1. Для отключения звонка нажимают кнопочный выключатель SB1. Включается реле К5, и замыкается контакт К5 (строка 3). При этом включается реле К3, которое замыкающимся контактом К3 (строка 4) самоблокируется. Размыкается контакт К3 (строка 8), и звонок НА отключается. Схема готова для включения звонка при замыкании другого технологического контакта (Р2).
Для проверки исправности звонка и ламп нажимают соответственно кнопочные выключатели SB2 и SB3. Аналогично работает схема при замыкании технологического контакта Р2. Недостатком данной схемы является наличие двух реле на каждый сигнализируемый параметр.
Рассмотрим работу схемы сигнализации с центральным реле (рис.2.17). При замыкании контакта Р1 датчика включается катушка К1 общего (центрального) реле.
Рис.2.16. Схема технологической сигнализации
Замыкается его контакт К1 (строка1), и включает звонок НА; замыкается второй контакт К1 (строка 4) этого реле, и становится на самоблокировку; замыкается третий контакт К1 (строка 2), и включается промежуточное реле К2. Контакт К2 (строка 5) размыкается, что дает возможность нажатием кнопочного выключателя SB1 обесточить реле К1 для снятия звукового сигнала. Контакт К2 (строка 8) переключается и включает лампу HL1. Контакт К2 (строка 7) замыкается и подключает реле К2 к участку (шине) 2, минуя контакт К1 (строка 2).
Для отключения звонка необходимо нажать кнопочный выключатель SB1. При этом реле К1 обе сточится и разомкнет свой контакт К1 в цепи звонка НА. Контакты К1 (строки 2 и 4) разомкнутся и подготовят реле К1 к принятию нового сигнала от других приборов (Р2 и т.п.).
Для проверки исправности ламп и звонка нажимают кнопочный выключатель SB2.
Диоды VD1 и VD2 не позволяют подключаться реле К2, если замкнутся контакты других приборов (например, контакт Р2 при разомкнутом контакте Р1), иначе будет подан ложный сигнал, т.е. включится и лампа HL1. Назначение диодов VD3 и VD4 аналогично.
Рис.2.17. Схема технологической сигнализации нескольких параметров (с центральным реле).
Сигнализация положения (состояния). Простейшая схема сигнализации состояние электродвигателя представлена на рис. 2.18,а. Сигнальная лампа HL подключена параллельно катушке магнитного пускателя KM. Недостатком такой схемы является возможность выдачи ложной информации в случае перегорания лампы.
На рис. 2.18,б для сигнализации отключения двигателя используется один контакт КМ (строка 3) магнитного пускателя. Если в этой схеме не горят одновременно обе лампы HL1 и HL2, это свидетельствует, в частности, о перегорании одной из них. Если у магнитного пускателя нет свободных контактов, то с целью размножения его контактов устанавливают промежуточное реле (рис. 2.18,в).
Рис.2.18. Схемы сигнализации состояния электродвигателя: а – с одной лампой; б – с двумя лампами (без промежуточного реле); в – с двумя лампами (с промежуточным реле).
Введением в схему резисторов можно обеспечить двухрежимное использование одной лампы. В таких схемах (рис. 2.19) перегорание лампы не дает ложной информации. При неподвижном электродвигателе лампа HL1 горит неполным накалом — ток идет через резистор R1. При работающем электродвигателе замкнут контакт KM магнитного пускателя, и лампа горит полным накалом – ток идет через контакт КМ.
В тех случаях, когда для управления электродвигателями используют не кнопочные выключатели, а универсальные переключатели, схемы сигнализации строят по принципу соответствия положения универсального переключателя состоянию электродвигателя (рис. 2.20). Такой переключатель имеет два фиксированных положения рукоятки – «О» (отключено) и «В» (включено), а также два положения без фиксации – «ОО» (операция отключения) и «ОВ» (операция включения).
Рис.2.19. Схема сигнализации состояния электродвигателя с использованием резистора.
В схеме (рис. 2.20, а) для включения электродвигателя рукоятку переключателя ставят в положение «ОВ». При этом включается магнитный пускатель КМ, замыкается контакт КМ (строка 2), шунтирующий контакт SA (строка 1), и рукоятку можно опустить – она перейдет в положение «В». Контакт КМ (строка 4) размыкается, и лампа HL3 включается. Если же по каким- либо причинам катушка КМ обесточится, т.е. электродвигатель отключится, возникнет несоответствие между положением рукоятки переключателя («В») и состояние электродвигателя. Об этом будет свидетельствовать включение лампы HL1.
Рис.2.20. Схемы сигнализации состояния электродвигателя, построенные по принципу соответствия положения рукоятки переключателя состоянию электродвигателя:
а – с тремя лампами; б – с мигающими лампами (включен, отключен – ровный свет; несоответствие – мигающий свет); в – с изменением накала ламп (включен, отключен – неполный накал, несоответствие – полный накал).
В схеме (рис. 2.20,б) при соответствии положения рукоятки переключателя состоянию электродвигателя лампы HL1 и HL2 горят ровным светом, при не соответствии – мигающим светом. В схеме (рис. 2.20,в) лампы HL1 и HL2 при несоответствии горят полным накалом, а при соответствии – неполным накалом.
Схемы блокировки
Схемы блокировочных зависимостей электродвигателей. В том случае, когда требуется предотвратить возможность включения электродвигателя М2 без предварительного пуска электродвигателя М1, применяют схему, показанную на рис.2.21,а. Контакт КМ1 магнитного пускателя КМ1 электродвигателя М1 вводится в цепь магнитного пускателя КМ2 электродвигателя М2. Только при замкнутом контакте КМ1 воздействие на кнопочный включатель SB3 приведет к включению пускателя КМ2. Универсальный переключатель SA должен при этом находиться в положении «Б» (блокировка). При отключении электродвигателя М1 контакт КМ1 в цепи магнитного пускателя КМ2 размыкается, отключая тем самым и электродвигатель М2. При переводе переключателя SA в положение «Р» (ручное управление) контакт КМ1 блокируется, и становится возможным пуск электродвигателя М1. Этот режим необходим для опробования электродвигателя М2.
Если остановка электродвигателя М1 не должна приводить к остановке электродвигателя М2, контакт К2 блокирует как кнопку SB3, так и контакт КМ1 (рис.2.21,б)
Рис.2.21. Принципиальная схема управления двумя сблокированными электродвигателями: а – с блокировкой пуска и останова; б – с блокировкой пуска
В случае, когда пуск электродвигателя М3 может быть осуществлен только после пуска электродвигателей М1 и М2 (схема «И» — конъюнкция), используют схему, представленную на рис.2.22. Для соблюдения блокировочной зависимости контакты магнитных пускателей КМ1 и КМ2 электродвигателей М1 и М2 устанавливают последовательно в цепи магнитного пускателя КМ3 электродвигателя М3. При этом выключение электродвигателей М1 или М2 приводит к остановке электродвигателя М3.
Если пуск электродвигателя М3 может быть разрешен после пуска любого из электродвигателей М1 или М2 (схема «ИЛИ» — дизъюнкция), контакты КМ1 и КМ2 должны быть установлены параллельно. Остановка любого из двигателей М1 и М2 ведет к остановке электродвигателя М3.
В электрических схемах управления реверсивными электродвигателями должна быть исключена возможность одновременного срабатывания обоих магнитных пускателей, так как при этом происходит короткое замыкание фаз. Блокировочная зависимость в этом случае осуществляется путем введения контакта КМ1 пускателя КМ1 («Вперед») в цепь пускателя КМ2 («Назад») и контакте КМ2 пускателя КМ2 – в цепь пускателя КМ1 (рис.2.23). Для реверсирования электродвигателя, запущенного нажатием кнопки SB1 («Вперед»), необходимо сначала нажать кнопку SB3 («Стоп»), а затем кнопку SB2 («Назад»).
Рис.2.22. Принципиальная электрическая схема управления электродвигателем (М3), сблокированным с двумя электродвигателями (М1 и М2).
Блокировку реверсивного двигателя можно производить и с помощью двухцепных кнопочных выключателей (рис.2.24).
При нажатии любого из выключателей SB1 или SB2 разрывается цепь магнитного пускателя соответственно КМ2 или КМ1. Такая блокировка позволяет осуществить реверсирование электродвигателя без предварительной остановки. В этом случае необходима механическая блокировка в магнитном пускателе, исключающая притягивание якорей одновременно к сердечникам обеих катушек.
Рис.2.23. Принципиальная электрическая схема управления реверсивным электродвигателем
Рис.2.24. Фрагмент принципиальной электрической схемы управления реверсивным двигателем с использованием двухцепных кнопочных выключателей (SB1 и SB2).
Схемы защиты
При защите объектов чаще всего необходимо включить или отключить подачу каких-либо веществ в объект. Это может быть осуществлено несколькими способами.
Если на магистрали установлен регулирующий орган, то схема защиты может быть выполнена, как показано на рис.2.25,а. При достижении в объекте критического давления позиционный регулятор 1а выдает единичный сигнал переключающему реле 3 (в камеру В). Мембранный узел смещается вниз, при этом сопло С1 закрывается, а сопло С2 открывается.
Воздух из линий мембранного исполнительного механизма сбрасывается в атмосферу, а клапан 4 плотностью закрывается или открывается в зависимости от его типа (НЗ или НО). При достижении нормального давления в объекте давление воздуха в камере В реле 3 становится равным нулю, и схема принимает первоначальное положение.
После срабатывания устройства защиты часто недопустимо автоматическое восстановление нормального функционирования объекта при исчезновении признака опасности. Поэтому на линии между позиционным регулятором 1а и реле 3 устанавливают обратный клапан КО и патрубок с игольчатым вентилем ВИ рис.2.25,б. Для восстановления нормального режима работы схемы после срабатывания устройств защиты необходимо открыть вентиль ВИ для сброса воздуха и вновь закрыть его.
Чтобы исключить срабатывания схемы защиты при кратковременных срабатываниях позиционного регулятора, необходимо использовать реле времени: сигнал от позиционного регулятора подается на реле времени, которое лишь спустя определенное время посылает сигнал к переключающему реле (рис.2.25,в). При появлении на выходе позиционного регулятора 1а единичного сигнала давление в камере В трех мембранного элемента 5 нарастает медленно. Через некоторое время элемент 5 срабатывает, и единичный сигнал от него поступает к реле 3 (защита сработала).
Чтобы обеспечить возможность отключения схемы защиты и ее проверки, в схему вводится ручной переключатель 6 (рис.2.25,г). Переключатель имеет три положения: «Аварийное автоматическое срабатывание», «Защита отключена», «Ручное срабатывание». В первом положении выходной сигнал позиционного регулятора 1а через переключатель 6 поступает е переключающему реле 3. Во втором положений камера В элемента 3 (см.рис.2.25,а) сообщается с атмосферой. В третьем положении воздух давления Рпит от переключателя подается в верхнюю камеру элемента 3.
Вместо переключающего реле 3 можно использовать трехмембранный элемент (см.рис.2.25,д) или трехходовой клапан (см.рис.2.25,е,ж). При подаче единичного сигнала от позиционного регулятора 1а (см.рис.2.25,д) мембранная сборка трехмембранного элемента 5 смещается вверх, верхнее сопло закрывается, а нижнее сопло открывается. Связь мембранного исполнительного механизма регулирующего клапана 4 с регулятором 2а прекращается, исполнительный механизм сообщается с атмосферой, и клапан 4 срабатывает. В случае использования трехходового клапана 7 при подаче единичного сигнала на его исполнительный механизм нижнее седло 8 закрывается, а верхнее – открывается, благодаря чему регулирующий клапан 4 (тип НЗ) перекрывает магистраль.
Рис. 2.25. Схемы защиты простого объекта с использованием регулирующего органа:
а- без переключателя; б- с устройством ручного восстановления нормального режима; в- с задержкой времени срабатывания схемы защиты; г- с переключателем; д- с трех мембранным элементом; е- с трех ходовым клапаном; ж- устройство трех ходового клапана; 1а- позиционный регулятор; 2а- регулятор; 3- переключающее реле; 4- регулирующий клапан; 5- трех мембранный элемент; 6- переключатель; 7- трех ходовой клапан; 8, 9- нижнее и верхнее седло клапана; 10- тарельчатый золотник; 11-14- пневматические линии; КО- клапан обратный; ВИ- вентиль игольчатый; V- емкость.
Если при аварийных состояниях объекта недопустима утечка вещества, происходящая, как правило, при закрытом регулирующем органе, необходимо на магистрали рядом с регулирующим органом устанавливать отсечный клапан (монтируется без шунта). Так поступают и при отсутствии на магистрали регулирующего органа.
Если подача вещества осуществляется индивидуальным насосом (или компрессором), то для ее прекращения достаточно отключить привод насоса (компрессора) с помощью электроконтактного прибора, воздействующего на магнитный пускатель электродвигателя насоса (компрессора).
Техническая часть
1. В настоящем отделе приведены нормы затрат труда на пусконаладочные работы для самостоятельных схем сигнализации (центральной, технологической, местной, аварийной, предупредительной и др.), включая световой и звуковой сигналы, а также схем контроля изоляции электрической сети.
2. В нормах, кроме перечисленных в п. 6 технической части, учтены затраты на следующие пусконаладочные работы, выполняемые в соответствии с требованиями правил устройств электроустановок, а также СНиП 3.05.06-85 «Электротехнические устройства»:
проверку и настройку релейно-контакторной аппаратуры;
настройку уставок реле времени;
наладку устройств мигающего света;
опробование устройств и схем сигнализации на функционирование.
3. В нормах не учтены и должны определяться дополнительно по нормам других отделов сборника затраты на пусконаладочные работы для:
коммутационных аппаратов и их схем вторичной коммутации — по отделу 3;
схем разводки цепей сигнализации — по отделу 6;
датчиков, от которых сигнал поступает в схему автоматического управления, — по отделу 9;
испытаний повышенным напряжением — по отделу 12.
4. В состав работ по табл. 1-146 входит проверка цепей сигнализации от первого промежуточного клеммника устройств, образующих сигнал, до участка сигнализации методом создания режима или их искусственной имитацией (при отсутствии участка реализации сигналов осуществляется непосредственно на световой или звуковой сигнал).
5. В состав работ по табл. 1-147 входят настройка аппаратуры участка сигнализации и обеспечение функционирования световой, звуковой и другой сигнализации (включая реле РИС).
Схема образования участка сигнализации что это такое
Добавлено (04.02.2015, 10:14)
———————————————
Еще это зачитываю: 1.10.2. В ТЕРм части 10 учтены затраты на выполнение полного комплекса монтажных работ, определенного на основе соответствующих технических условий и инструкций на монтаж, электрическую проверку, регулировку, тренировку и настройку оборудования, включая затраты на:1.10.2.1. перемещение оборудования и материальных ресурсов на расстояния, приведенные в приложении 10.1, за исключением случаев, оговоренных в общих положениях к разделам ТЕРм части 10;
1.10.2.2. защиту пола от повреждений (паркетного, покрытого линолеумом или пластиком) при монтаже оборудования по расценкам отделов 1 и 3;
1.10.2.3. подкраску оборудования, окраску конструкций, изготовляемых в процессе монтажа, и написание технологических знаков.
А Заказчик все равно не может понять, что ПНР — это совсем другое.
СМАЙЛИК, все проще, вот выдержка из ТЧ
1.2.1. ФЕРп части 2 распространяются на: автоматизированные системы управления технологическимипроцессами (АСУ ТП);
системы централизованного оперативного диспетчерскогоуправления;
системы автоматической пожарной и охранно-пожарнойсигнализации;
системы контроля и автоматического управленияпожаротушением и противодымной защитой;
телемеханические системы;
аппаратно-программные средства вычислительной техники,в части, касающейся инсталляции и настройки программного обеспечения.
6 Материалы для составления схем сигнализации и блокировки
Наибольшее распространение получили два варианта построения схем сигнализации положения (состояния) технологических механизмов:
1) схемы сигнализации, совмещенные со схемами управления,
2) схемы сигнализации с независимым от схем управления питанием на группу технологических механизмов одного или разного назначения.
Схемы сигнализации, совмещенные со схемами управления, как правило, выполняют в том случае, когда щиты и пульты управления не имеют мнемосхем, а полезная площадь щитов и пультов позволяет применить сигнальную арматуру без ограничения ее размеров, допускающую прямое питание от цепей управления.
Схемы, построенные с одной лампой, сигнализируют, как правило, о включенном состоянии механизма и применяются в условиях, когда ход технологического процесса и надежность допускают такую сигнализацию.
Следует отметить, что в таких схемах не предусматривается аппаратура, позволяющая в процессе эксплуатации периодически проверять исправность ламп. Отсутствие такого контроля в случае перегорания лампы может привести к ложной информации о состоянии механизма и нарушению нормального хода технологического процесса. Поэтому, если появление ложной информации о состоянии технологического процесса не допускается, применяют схемы с двухламповой сигнализацией.
Схемы сигнализации положения с использованием двух ламп применяют также для таких механизмов, как запорные органы (задвижки, заслонки, клапаны, шиберы и т. п.), так как обеспечить надежную сигнализацию двух рабочих положений («Открыто» — «Закрыто») таких устройств с помощью одной лампы практически трудно.
Рисунок 1 — Примеры построения простейших схем сигнализации, совмещенных со схемами управления
Схемы технологической сигнализации
Схемы технологической сигнализации предназначены для оповещения обслуживающего персонала о нарушении нормального хода технологического процесса. Технологическая сигнализация воспроизводится ровным и мигающим светом и сопровождается, как правило, звуковым сигналом.
Сигнализация по назначению может быть предупреждающей и аварийной. Такое разделение обеспечивает различную реакцию обслуживающего персонала на характер сигнала, определяющего ту или иную степень нарушения технологического процесса.
Наибольшее применение нашли схемы технологической сигнализации с центральным съемом звукового сигнала. Они дают возможность принимать новый звуковой сигнал до размыкания контактов, вызвавших появление предыдущего сигнала.
Информация из этих узлов выдается в форме звукового и светового сигналов только о тех параметрах, значения которых вышли из нормы или необходимы для управления технологическим процессом. Благодаря общим узлам снижаются потребность в аппаратуре и затраты на автоматизацию производства.
Алгоритм работы схем технологической сигнализации в большинстве случаев одинаков: при отклонении параметра от заданного значения или сверхдопустимого подаются звуковой и световой сигналы, звуковой сигнал снимают кнопкой съема звукового сигнала, световой сигнал исчезает при уменьшении отклонения параметра от допустимого значения.
Рисунок 3 — Схема технологической сигнализации с разделительными диодами и мигающим светом: ЛКН — лампа контроля напряжения, Зв — звонок, РПС — реле предупреждающей сигнализации, РП1-РПn — промежуточные реле индивидуальных сигналов, включаемые контактами датчиков Д1 — Дn технологического контроля, ЛС1 — ЛСn — индивидуальные лампы, 1Д1-1Дn, 2Д1-2Дn — развязывающие диоды, КОС — кнопка опробования сигналов, КСС — кнопка съема сигналов, ШРС — шина ровного света, ШМС — шина мигающего света
