Как поменять жиклеры на газовой плите дарина

Винт малого пламени в газовой плите дарина что это

Замена жиклеров на плите Дарина для работы от балонного газа

Альбом пользователя Korkus, созданный 17.06.16 .

Купили на дачу четырех конфорочную плиту “Дарина” модель 1А GM 441 002W
На июнь 2016 стоила нам она 9.500 руб с доставкой.
Это самая простая модель.

Для того, чтобы плита нормально работала на балонном газе необходимо в плите поменять имеющиеся сопла – жиклеры на другие, предназначенные для работы именно на балонном газу.

Жиклеры нужные уже были в комплекте с плитой, а также регулировочные винты малого горения – ВМП. Я их пока не менял.

Последовательность шагов для замены жиклеров – сопел для работы плиты “Дарина” от балонного газа.

1
Открываем верхнюю крышку и снимаем две решетки, горелки и стол плиты.
Для этого используем входящие в комплект поставки “упоры” или же можно использовать обычную шлицевую отвертку, которой нажимается плоская полоска-пружина которая удерживает стол плиты с правой и с левой сторон.

Вставляем упоры по обе стороны стола плиты и слегка нажимаем по направлению “вглубь” плиты.
Защелки освобождаются и стол плиты Дарина можно легко снять.

2
После снятия стола плиты нам открывается внутренняя разводка по которой мы легко находим нужное нам расположение жиклеров.

Плита Дарина имеет:
– две стандартные конфорки: передняя левая и задняя-правая имеющие жиклеры (сопла) под номером 113 которые надо поменять на жиклеры с номером 73
– две конфорки повышенной мощности: задняя-левая и передняя-правая имеющие жиклеры под номером 101 которые надо поменять на жиклеры с номером 69

3

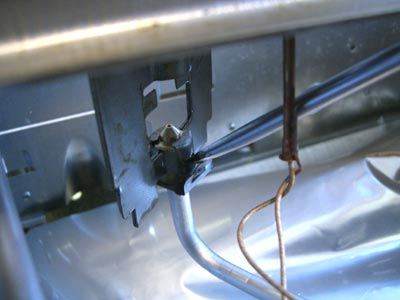

По подводящим газ трубкам находим посадочные места жиклеров. Они крепятся в посадочных местах квадратными скобками которые надо снять.
Для этого можно использовать плоскую отвертку которой подцепляется крепление скобы с одной и с другой стороны. После того, как скобка “отщелкивается” она остается на подводящей газ трубке и ее (трубку) можно легко отвести из посадочного места вместе с жиклером который нужно поменять.

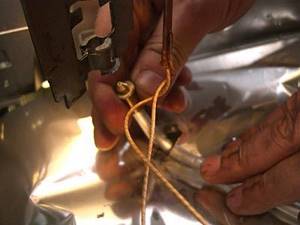

Отщелкиваем крепежную пластину, отводим трубку с жиклером вниз из посадочного места и аккуратно снимаем сам жиклер.
Здесь надо все делать не спеша, поскольку между подводящей газ трубкой и жиклером имеется просиликоненная кольцеобразная прокладка.

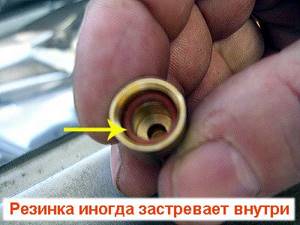

Иногда при снятии жиклера она остается на подводящей газ трубке, а иногда остается внутри самого жиклера.

Если резиновое колечко осталось в жиклере, то его надо аккуратно вытащить оттуда – например спичкой, и вставить в новый жиклер.

5
Чуть большие трудности вызывает замена сопел в передней части плиты. Связано это с тем, что крепежные пластины сопел расположены внутри плиты и если не снимать передней панели на которой расположены ручки управления горением конфорок, то подлезть туда не совсем просто.
Я для этих целей использовал длинную плоскую отвертку и рядом расположенные с конфорками отверстия.

При сборке новых жиклеров я уплотнительное кольцо используя спичку вставлял в новый жиклер и таким образом надевал на подводящую газ трубку.

6
Замена жиклера плиты для духовки

Блок с жиклером для духовки находится в нижней части плиты Дарина с обратной стороны плиты.
Для того чтобы комфортно поменять жиклер на нужный из комплекта поставки (от имеет тупой носик) надо отверткой со звездочко-образной битой 20-го номера открутить пару винтов.
При этом крепежный блок легко обводится в сторону и мы легко можем снять крепежную пластину жиклера и поменять его на нужный.

Установка всех снятых частей плиты Дарина производится в обратной последовательности.

7
Подвод газа к плите Дарина

Газ к плите Дарина подводится сзади с левой стороы если смотреть на “изнанку” плиты.
Патрубок загнуть вниз и имеет накидгого “папу” 1/2 дюйма.

Подробнее можно посмотреть здесь
Там же можно скачать руководство пользователя в PDF

Последовательность шагов для замены жиклеров – сопел для работы плиты “Дарина” от баллонного газа

Последовательность шагов для замены жиклеров – сопел для работы плиты “Дарина” от баллонного газа.

Открываем верхнюю крышку и снимаем две решетки и горелки:

Теперь надо снять стол плиты.
Для этого используем входящие в комплект поставки “упоры” или же можно использовать обычную шлицевую отвертку которой нажимается плоская полоска-пружина которая удерживает стол плиты с правой и с левой сторон.

Вставляем упоры по обе стороны стола плиты и слегка нажимаем по направлению “вглубь” плиты.
Защелки освобождаются и стол плиты Дарина можно легко снять. При установке стола плиты надо также сперва нажать на зажим отверткой или упором и защелкнуть стол на прежнее место.

Поменять местами горелки стола (конфорки), если они установлены неудобно, не сложно. Нужно переставить следующие элементы: крепление горелки (рис 1. E) (горелки разного диаметра, для каждой — свое крепление), сопла (рис 1. A) (для разных горелок — разный диаметр сопел, сопла нужно вывернуть из корпусов и поменять местами), винты малого расхода (рис 4. A) (они тоже разные у разных горелок).

Рис 1. Вид сбоку, сняты грелки и панель стола.

Рис 4. Вид спереди, сняты ручки и панель за ними.

Перевод на другое давление и тип газа

Если Ваша плита приспособлена к работе на одном виде и давлении газа, а Вам необходимо подключить ее к другому, то есть два варианта. Во-первых, если у Вас баллонный газ, можно перестроить редуктор или купить редуктор на подходящее давление. Во-вторых, можно переделать плиту на нужное давление. Для этого выполняем следующие действия. Меняем сопла горелок стола (рис 1. A) и духовки (рис 2. A), винты малого расхода горелок стола (рис 4. A), регулируем винт малого расхода духовки (рис 3. A). Это — типовой случай. В некоторых плитах винты малого расхода горелок регулируются так же, как винт духовки, а в некоторых — винт малого расхода духовки не регулируемый и подлежит замене.

О том, как настроить регулируемые винты малого расхода, написано выше. Диаметры отверстий в соплах и винтах малого расхода приводятся в описании плиты. Иногда в комплект поставки плиты входят сопла и винты для разных давлений и типов газа, но чаще их приходится покупать отдельно. Самым простым способом является обращение в мастерскую. После мастерской обязательно проверьте правильность выполнения работ. Как это сделать для духовки с терморегулятором. Для обычных регулировочных кранов нужно проверить, что при полностью открытом кране конфорка горит без отрыва пламени и без красных всполохов. Размер пламени должен быть безопасным. Когда кран стоит в положении малого горения (повернут до отказа против часовой стрелки), пламя должно быть небольшим (около 4 мм), но не должно гаснуть. Это относится как к горелкам стола (конфоркам), так и к горелке духовки.

Если Вы решите переводить плиту на другое давление, то убедитесь, что обладаете нужной квалификацией.

У меня дома установлена система автономной газификации (закопан баллон с сжиженным газом). От баллона через редуктор газ под давлением 36 мбар подведен к отопительному оборудованию в котельной. В дом из соображений безопасности газ заведен через дополнительный редуктор под давлением 20 мбар. Найти форсунки под такое давление мне не удалось.

Сначала мне вообще не удалось найти какие-нибудь форсунки (жиклеры) и винты к моей плите. Я взял припой П-40 (температура плавления от 210 градусов), полностью запаял отверстия, потом просверлил отверстия в соответствии с данными из таблицы в описании. Там приведены диаметры с точностью до 0.01 мм. Такая точность не нужна. Моего набора сверл 0.3, 0.4, . 1, 1.2, 0.4 . 2 мм оказалось вполне достаточно. Вопрос был в том, не расплавится ли припой при эксплуатации. В течение месяца плита интенсивно работала, мы пользовались как горелками стола, так и духовкой. Припой не расплавился.

Но все же в целях повышения надежности, как только смог, я купил форсунки и винты малого расхода на 36 мбар и рассверлил их в соответствии с данными из таблицы в описании.

Добрый день! Я обхожусь одним рабочим конденсатором 45 микрофорад имею 400 Ватт. Хорошая синусоида, все работает, кроме холодильника. Стоит ли увеличить мощность трансформатора, чтобы работал холодильник? Читать ответ.

Добрый день. У меня такова проблема. Плита ГОРЕНИЕ, газовая. Поворачиваю и нажимаю на ручку плиты для её включения. Конфорка загорается. Всё здесь без проблем. Выдержав определённое время, отпускаю ручку включения, и конфорка гаснет. Данная проблема только с одной конфоркой. С заранее благодарю. Читать ответ.

Добрый день. При включении духовки стала очень сильно нагреваться вся плита — ручки, боковые стенки, верхняя часть — все! Запаха газа не чувствуется. Плита газовая, возрастом около 3-4 лет. В чем может быть причина и опасно ли это? Читать ответ.

Подскажите, пожалуйста, где находятся жиклёры в духовке АРДО 640. В комплекте идут 6 жиклёров для баллонного газа для замены, но в инструкции описание замены на столе (самое лёгкое), а про духовку ничего нет. Читать ответ.

Здравствуйте, у меня такой вопрос: печка: ‘Кайзер’. Когда ставишь сковороду на горелку (самая большая), появляется сильный запах керосина. Без сковороды горит без запаха. Остальные конфорки горят нормально. Пахнущая конфорка горит с желтыми концами, с характерными рывками. Заранее благодарю за ответ. Читать ответ.

Здравствуйте. У меня газовая варочная панель BOSH с электроподжигом. В эксплуатации 4 года. Стал очень сильно греться кабель питания. Какая причина этого явления? Читать ответ.

Имеется газовая варочная панель Datid, срок эксплуатации 3 года. Недавно началось следующее, при поджиге и удержании ручки в нажатом состоянии 5 сек (как положено) и даже более (до 1 минуты) пламя все равно в большинстве случаев тухнет (приходится или держать долго или много раз пытаться). В чем причина? Требуется замена термопары? Читать ответ.

Почему крошится, трескается, разрушается бетон в фундаменте, дорожке, .
Залили летом дорожку и фундамент. После зимы видны серьезные разрушения, наблюда.

Пламя, горение, огонь, факел. Теория. Коптит, дымит, гаснет. Неполное .
Почему пламя коптит или гаснет? Неполное сгорание — причины. От чего зависит кач.

Как забить гвоздь в сучок.
Очень надо забить гвоздь в сучок, как это сделать.

Вязание. Выпуклые листочки. Мелкая шершавость. Рисунки. Схемы узоров.
Как вывязать следующие узоры: Выпуклые листочки. Мелкая шершавость. Подробная ин.

Как поменять жиклеры на газовой плите дарина

Небольшая деталь любой газовой плиты, без которой она не может правильно работать — это жиклер. Менять их приходится весьма редко, и только в том случае, когда происходит смена поступающего голубого топлива на вариант сжиженного из баллонов вместо стационарного газа.Замену жиклеров в газовой плите можно произвести собственноручно, только для этого необходимо знать все нюансы демонтажа.

Принцип работы форсунки

Классическим решением для кухонных плит считается газовая система снабжения. Она включается в себя горелку, транспортировочные каналы, запорные краны и, собственно, саму конфорку. Вне зависимости от типа модели и ценового сегмента эти элементы остаются неизменными.

Объёмы подаваемого газа и его напор ложатся на плечи запорного клапана и горелки. Этот тандем чаще всего называют жиклёром и форсункой, где первый является частью второй. В качестве топлива может быть использован как сжиженный газ – пропан (в баллонах), так и природный – метан (трубопровод).

Для корректной работы оборудования необходимы чётко выверенные пропорции подачи газа. То есть, топливо должно поступать с определённой скоростью и равными долями. Именно для этого и нужен жиклёр в системе.

Кроме того, выбирать форсунки необходимо с оглядкой на тип топлива. К примеру, элемент, предназначенный для работы с пропаном, будет коптить посуду и выделять вредные вещества, если его установить в систему, функционирующую на метане.

Для выдержки необходимого объёма газа и давления в жиклёре предусмотрено регулируемое отверстие. На новых плитах элементы откалиброваны на оптимальные/универсальные параметры. Последние рассчитываются, исходя из мощности оборудования и максимальной скорости сгорания топлива.

Особенности системы

Жиклёры очень похожи на обычные болты: шестигранная головка и резьба. Среди прочих элемент выделяет небольшое отверстие в центральной части. Диаметр сопла рассчитывается исходя из типа газа, мощности плиты и особенностей системы подачи топлива.

Жиклеры для газовой плиты

При равных показателях мощности оборудования для пропана размер отверстия чуть сужен, тогда как для метана заметно расширен. Если на конфорку, работающую на баллонном газу, установить форсунки для природного топлива, то языки будут гораздо длиннее, чем должны. Плюсы ко всему появится специфический шум, а пламя окрасится в оранжевый цвет. Здесь поможет замена детали на элемент с более узким соплом.

Инструкция по переводу газовой плиты Дарина на сжиженный газ

Инструкция по переводу газовой плиты Дарина на сжиженный газ

Перевод газовой плиты Дарина на баллонный сжиженный газ

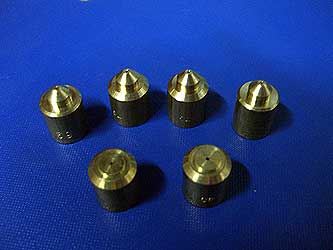

Сначала разберемся с диаметрами сопел.

В заводской комплектации плиты, рассчитанной под природный газ, установлены следующие жиклеры:

Для горелок повышенной мощности (это две большие горелки) установлены сопла диаметром 123 мкм Для горелок нормальной мощности (это две средние горелки) установлены сопла диаметром 110 мкм Для основной горелки духовки установлено сопло диаметром 145 мкм.

Весь этот набор сопел подразумевает нормальный расход на плите при рабочем давлении газа в 1300 Па, 130 mbar. Естественно, когда такая плита без переделки сопел на сопла с меньшим диаметром подключается к баллону с выходным давлением газа в 3000 Па, 300 mbar, можно себе представить, какой факел и копоть выдаст, например, сопло духовки с дырой почти в полтора миллиметра. Там курица станет черной через 30 минут такой готовки. Это неприемлемо.

В предлагаемом комплекте для перевода газовой плиты Дарина под баллонный газ представлены сопла следующих диаметров:

Но, так как представленный комплект сопел у нас универсальный для всех газовых плит Дарина, одно сопло диаметром 72 мкм останется незадействованным. Оно предназначено для замены сопла, установленного на гриль-горелке. Поэтому, необходимо задействовать и его, если таковая гриль-горелка в плите имеется.

Еще один важный момент

Вот весь этот набор сопел для сжиженного газа для плит Дарина должен уменьшить максимальный расход потребляемого плитой газа до 612 грамм за час. Указанная цифра подразумевает максимальный расход газа на плите, т.е. со всеми пятью одновременно работающими горелками, включая духовку. При этом нет никакой потери мощности самих конфорок. Эту самую мощность горелок обеспечит нам только правильная установка паровой фазы на выходе из редуктора давления (лягушки), установленного на выходе из баллона. Эта цифра должна находиться в пределах 2750 — 3000 Па (275-300 mbar).

Если с этим возникают сложности, то у нас есть редуктор, который без всяких настроек обеспечит стабильное давление на выходе 300 mbar. Корпус бронированный. Сам редуктор неразборный.

Замена жиклеров газовой плиты Дарина

Идем к плите. Закрываем газ (если уже подключено).

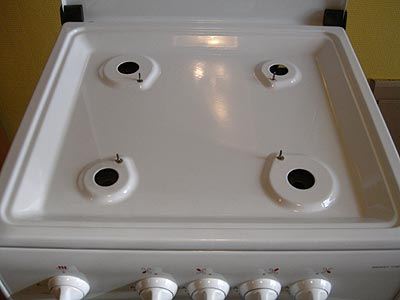

Снимаем решетку стола. вынимаем конфорки. Это быстро и просто. Вот теперь необходимо отделить и снять стол плиты. Делается это так.

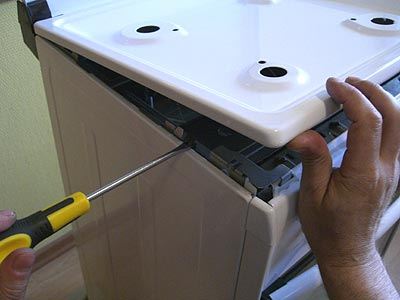

Стол зафиксирован на плите с двух сторон при помощи пластинчатых фиксаторов. Эти фиксаторы расположены недалеко от передней панели плиты. Поочередно надо чем-нибудь тонким, что пролезет в щель, надавить на каждый из фиксаторов и попытаться приподнять стол. Сначала, с одной стороны, потом то же самое проделываем с другой. Снимаем стол плиты.

Перед нами газовая рампа с трубопроводами. Каждый из трубопроводов приведет нас к нужному соплу. Каждый из трубопроводов зафиксирован к каркасу горелки при помощи скобы. Чтобы освободить трубопровод и подобраться к жиклеру, необходимо вывести скобу из пазов, отогнуть и убрать вниз.

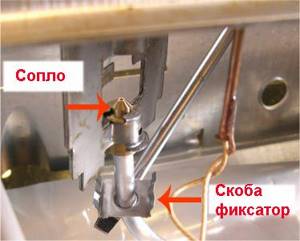

Перед нами трубопровод с соплом на конце. Кстати, сопло просто надето на конец трубопровода. Его надо аккуратно снять.

При этом красные колечки уплотнения важно не потерять. Именно красное кольцо уплотняет «сидящий» на трубопроводе жиклер. Они иногда могут сняться вместе с жиклером. Это надо повторить со всеми пятью установленными в плите трубопроводами.

Меняем сопла (жиклеры) в таком соответствии: 123 мкм меняем на 73 мкм, 110 мкм на 69 мкм. После того, как новое сопло надето, заводим трубку в каркас, берем скобочку и фиксируем ее назад в пазы. Готово. До сопла духовки надо добираться с тыльной стороны плиты. Манипуляции по его замене такие же. После замены всех сопел, обмыливаем стыки сопел с трубопроводами и открываем газ. Проверяем на герметичность.

Замена сопел для перевода газовой плиты Дарина на сжиженный газ закончена.

Несколько слов о ВМР — винтах малого расхода.

В каждом из пяти кранов конфорок плиты присутствует так называемый винт регулировки малого расхода газа. В чем смысл его регулировки. Он должен быть выставлен всегда в такое положение, когда при положении крана «самое малое пламя» последнее не должно гаснуть. Если Вы поменяли жиклеры и у Вас все нормально, то и нечего туда лезть. Но если одна из конфорок при работе крана в «самом малом пламени» начинает гаснуть, — его надо крутнуть. Хотя на практике такого не случается никогда, поскольку сжиженный газ всегда «богаче на пламя», чем природный. Поэтому, при переводе с природного на сжиженный таких проблем (с погасанием конфорок при малом пламени) никогда не возникает.

Это все. Удачи Вам!

Другие новости магазина TSKL.ru:

Наборы жиклёров

Практически все жиклёры имеют один и тот же типоразмер шлица – 7 мм. На крупном промышленном оборудовании или, наоборот, на мини-плитах можно встретить нестандартный формат деталей. Длина жиклёра также зависит от типа топлива. Элементы, работающие на сжиженном газе, немногим длиннее, чем аналогичные на природном.

Рекомендуемые диаметры отверстий для разного типа топлива:

Большинство производителей комплектует модели универсальными форсунками, которые работают на обычном природном газе. Как правило, модели из среднеценового и премиального сегмента позволяют регулировать этот момент, то есть, переключать посредством форсунки тип топлива на пропан и обратно. Если такой возможности нет, то соответствующий набор жиклёров можно приобрести практически в любом специализированном магазине.

Сами элементы выполнены из латуни. Они спокойно переносят серьёзные температурные перепады, устойчивы к коррозии, а вместе с тем и долговечны. К тому же, в момент готовки жиклёры практически не нагреваются. На оборудовании старого поколения эти элементы были комбинированными: одна часть из латуни (сам жиклёр), а другая – из алюминия (база, куда он ввинчивается). В этом случае при замене нужно соблюдать осторожность, чтобы не сорвать резьбу.

Что касается шага резьбы, то при отсутствии документации определиться с этим не так уж и сложно. В магазинах можно встретить два типоразмера – на 0,75 и 1,0 мм. За редким исключением попадаются нестандартные варианты, но такая экзотика подходит под такое же специфическое оборудование, не предназначенное для бытовых нужд.

Практически все модели 2009 г.в. и ранее комплектовались жиклёрами с шагом в 1 мм. Современная техника оснащается элементами с резьбой в 0,75 мм. Выяснить, какой именно шаг у детали, легко: прикладываем старый жиклёр к линейке. Если резьба чётко повторяет каждый миллиметр на шкале, то значит, шаг 1 мм, а если отстаёт, то 0,75 мм.

Важно! При переключении оборудования с метана на пропан понадобятся не только новые форсунки, но и газовый редуктор.

Уход за газовой плитой основные рекомендации

Любую бытовую технику нужно содержать в чистоте. К кухонным плитам следует проявить повышенное требование к чистоте, так как место приготовления пищи должно быть безопасным. Засорение элементов механизма газовой плитки может привести к серьезным неисправностям, а то и вовсе к печальным последствиям, особенно при нарушении безопасности эксплуатации. Для того чтобы газовая плита долго прослужила вам без поломок и неисправностей, соблюдайте следующие рекомендации:

• Перед чисткой плиты убедитесь, что все элементы плиты охлаждены
• Перед чисткой необходимо снять все съемные элементы с варочной поверхности и опустить их в горячую мыльную воду на пятнадцать-двадцать минут
• Загрязнения со стекла дверцы легко очистить с помощью обычной пищевой соды: разотрите небольшую горстку соды на стекле и оставьте на пятнадцать-двадцать минут
• Для особо грязных участков плиты, в частности решеток, можно использовать следующий действенный способ: смочите тряпку нашатырным спиртом и приложите к участку с загрязнением на ночь
• Если поверхность духового шкафа имеет загрязнения в виде засохшего жира, то следует поставить в предварительно разогретую духовку блюдо с водой – пар отлично справляется с таким видом загрязнений даже без использования моющих средств
• Переключатели можно очистить, сняв их и поместив в мыльную воду на несколько минут, а затем можно обработать зубной щеткой

Во избежание появления стойких загрязнений, придерживайтесь следующих простых правил:

• При приготовлении держите пламя огня в пределах днища посуды
• Избегайте попадания влаги на конфорки
• При запекании в духовом шкафу накрывайте блюдо фольгой или пергаментной бумагой во избежание разбрызгивания на стенки
• Старайтесь очищать поверхность плиты от загрязнений после каждого приготовления пищи

Возможные неисправности форсунок

Жиклёры – достаточно надёжные элементы и могут прослужить далеко не один год. Меняют их, как правило, в двух случаях: производственный брак или смена типа топлива. Для нормальной работы деталей достаточно просто очистить их от грязи.

Факторы, указывающие на засорение форсунок:

• языки пламени с красно-жёлтым оттенком;
• конфорка часто гаснет;
• периодически меняется интенсивность пламени;
• конфорка с трудом или вообще не зажигается.

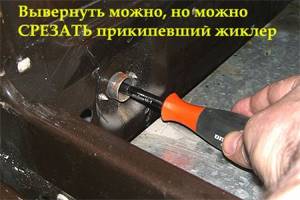

Замена детали требуется лишь тогда, когда пламя отрывается от рассекателя и плохо контролируется системой подачи топлива. Чаще всего это заводской брак форсунки. Если же подобная проблема наблюдается на всех конфорках, то, скорее всего, неисправен редуктор.

Обслуживание жиклёра

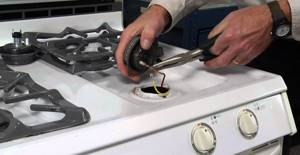

У большинства популярных моделей известных брендов снимать форсунки для последующей очистки нет необходимости. Достаточно убрать конфорки, чтобы открыть доступ к загрязнённым деталям. В некоторых случаях может понадобится демонтаж варочной панели, если она закрытого типа.

Для очистки сопла подойдёт обычная иголка или медная проволока. Проводим инструмент в отверстие и поворачиваем его вокруг своей оси. Когда игла достигла дна, включаем газ и только потом вынимаем её. Таким образом струя из сопла выталкивает пыль с мелкой грязью наружу. Двух-трёх секунд более чем достаточно для продувки.

Если с обслуживанием на месте возникли проблемы, или конструкция плиты не предусматривает такую возможность, то форсунку необходимо полностью извлечь, прочистить, промыть и высушить. В доброй половине случаев подробная процедура описана в инструкции по эксплуатации к оборудованию.

• жиклёры– 8-миллиметровый ключ (для пропана на 7 мм);
• крепёж конфорок – 14 мм;
• гайки трубопровода – 17 мм.

На некоторых специфических плитах крепление может отличаться от указанного. В качестве универсального варианта можно использовать гаечный ключ с меняющимся диаметром головки.

Меняем форсунки

Работа с газовыми приборами всегда сопряжена с особой осторожностью — все этапы следует выполнять строго по инструкции. Особенно это касается применения физической силы: одно чрезмерное усилие, и замена форсунки превращается в капитальный ремонт для вашей газовой плиты.

Замена жиклеров относится к довольно простым операциям, но если у вас абсолютно нет навыков по работе с таким оборудованием — лучше пригласите специалиста с сервиса.

Основа успешного ремонта газовой плиты, производимого своими руками — неукоснительное выполнение всех требований безопасности. Для начала подготовим несложный набор инструментов. Потребуется отвертка под крест и набор рожковых и накидных (типа «звездочки») ключей:

• для жиклеров — 8 мм (для сжиженного газа — 7 мм);
• гайки конфорок — 14 мм;
• наконечник трубопровода духового шкафа — 17 мм.

Перекрываем подачу газа к плите, подготавливаем стол для складирования различных снятых до поры деталей. Все фотографии сделаны при демонтаже плиты Брест 300, для других изделий замена таких деталей будет отличаться ненамного.

Конфорки плиты

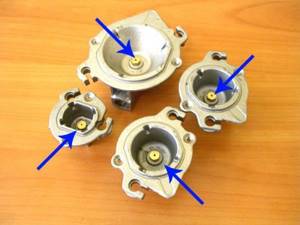

1. На панели для варки имеются стандартные устройства, как показано на фото. Чтобы добраться до них, надо снять решетку.

На первом фото отлично видно, каким образом закрепляется жиклер на трубопроводе в нашем случае, а рядом — другие конструкции газовых горелок от более современных видов плит, где форсунки вкручены в корпус сверху, стол разбирать не требуется. Такие варианты гораздо дороже стоят, но просты при замене жиклеров.

На этом замена форсунок на столе окончена, сборка производится в обратном порядке, но сначала надо поменять жиклеры в духовом шкафу.

Форсунка в духовке

1. Открываем нижний технический ящик плиты, и полностью распахиваем до самого нижнего положения дверь духового шкафа.
2. Форсунка находится за левой стенкой духовки в специальном корпусе, в который вставлена изогнутая в виде дуги горелка. Чтобы добраться до нее, надо вытащить пол, для этого есть прорезь, тянем на себя, он должен без сопротивления выйти наружу. Откладываем его в сторону.
3. Выворачиваем два винта крепления горелки и удаляем ее из духового шкафа. Слева открывается отверстие, через которое газ поступает к горелке. Там и спряталась форсунка, которую надо заменить.

Сборка производится строго наоборот, со всеми предосторожностями.

Вот и все нюансы замены форсунок в газовой печке. Надо только помнить, что жиклер ставится только свой, и строго по маркировке — для каждой модели плиты есть в продаже специальные наборы этих небольших, но очень важных устройств.

Подключение газовой плиты правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

1. Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

Рис. 2 Газовые плиты с подводкой к газовой трубе

1. Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
2. Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
3. Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.
4. Некоторые современные плиты с газовой варочной поверхностью имеют встроенные электрические духовые шкафы с мощными нагревателями. В этом случае для подводки электроэнергии организуется отдельная сеть со своим устройством защитного отключения УЗО. При ее размещении следует соблюдать правила эксплуатации электроустановок ПЭУ, регламентирующие следующие параметры:

• Расстояние от электророзетки до газоподающей трубы должно быть не менее 500 мм.
• Просвет между питающим кабелем плиты и газопроводной трубой не должен быть менее 100 мм.

Рис. 3 Схема подключения плиты

Правила подключения плиты в квартире

При использовании плиты в квартире ее подключение лучше доверить специалистам газоснабжающих служб и организаций, с которыми предварительно следует заключить договор на поставку природного топлива с открытием лицевого счета для оплаты услуг. Договор обычно необходим при приобретении в собственность новой квартиры, перечень документов, которые в общем итоге нужны для подключения газовой плиты с соблюдением всех норм, выглядит следующим образом:

1. Свидетельство о праве собственности на квартиру и справка, подтверждающая государственную регистрацию жилья.
2. Техпаспорт на квартиру.
3. Старый договор на техническое обслуживание плиты и книжка абонента при ее наличии.
4. Паспорт на устанавливаемую плиту и газовый счетчик.

Собранные домовладельцем документы подаются в службу газа, после чего ее специалисты выдают бланки для заполнения договора на газоснабжение. После заполнения бумаг и инструктажа по эксплуатации газовых установок, договор подписывается обеими сторонами с выдачей разрешения на подключение оборудования.

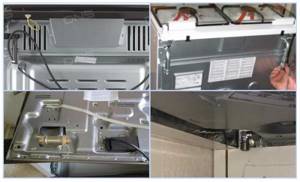

Рис. 4 Патрубки газовых плит и панелей

Правила подключения плиты в частном доме

Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.

Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.

При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.

Последовательность шагов для замены жиклеров; сопел для работы плиты; Дарина; от баллонного газа

Последовательность шагов для замены жиклеров — сопел для работы плиты «Дарина» от баллонного газа

Небольшая деталь любой газовой плиты, без которой она не может правильно работать — это жиклер. Менять их приходится весьма редко и только в том случае, когда происходит смена поступающего голубого топлива на вариант сжиженного из баллонов вместо стационарного газа. Замену жиклеров в газовой плите можно произвести собственноручно, только для этого необходимо знать все нюансы демонтажа, и отличать визуально форсунку от других деталей.

Все современные газовые плиты могут работать на природном или магистральном газе, а также от заменяемого баллона, где находится сжиженный газ. Когда используется пропан – необходимо поменять не только жиклеры на плите, но и редуктор.

Жиклеры изготавливаются в виде небольшого болта с резьбой и отверстием в головной части — через него подается газ на конфорку плиты. Далее в горелке он смешивается с воздухом, эта смесь поджигается, образуется открытое пламя, на котором осуществляется приготовление пищи.

Форсунки выпускаются двух видов: для природного газа

отверстие немного большего диаметра, а сама деталь короче и отличается визуально; под
сжиженный газ
делаются болты с более длинной резьбой.

Если нужна замена одной такой детали на газовой плите, когда она работает не вполне корректно, то специалисты советуют сменить сразу весь комплект — неизвестно, когда вас подведет следующий.

Так выглядят жиклеры — полный комплект для газовой плиты Гефест:

Предназначение и виды жиклеров

По городским магистралям на кухни в основном поступает природный газ NG G20. Непосредственно в плиту он подается под давлением в 20 mBar. В местах, где нет газового трубопровода, используется баллонный газ, который еще называют сжиженным. Самый распространенный из них — LPG G30. Давление на выходе из баллона составляет 50 mBar.

Из-за разницы в составе газа и его давлении при попадании в печь, горение газовоздушной смеси существенно отличается. Чтобы выровнять пламя на конфорке и избежать вредной копоти, был создан жиклер. Он представляет собой обычный болт с резьбой, но только с внутренним отверстием. В народе их чаще называют форсунки или сопла. Главное их различие – это калибр отверстия, через которое дозированно подается топливо.

Инструкция по переводу газовой плиты Дарина на сжиженный газ

Для горелок повышенной мощности (это две большие горелки) установлены сопла диаметром 1,23 мм
Для горелок нормальной мощности (это две средние горелки) установлены сопла диаметром 1,10 мм
Для основной горелки духовки установлено сопло диаметром 1,45 мм.

Весь этот набор сопел подразумевает нормальный расход на плите при рабочем давлении газа в 1300 Па, 130 mbar. Естественно, когда такая плита без переделки сопел на сопла с меньшим диаметром подключается к баллону с выходным давлением газа в 3000 Па, 300 mbar, можно себе представить, какой факел и копоть выдаст, например, сопло духовки с дырой почти в полтора миллиметра. Там курица станет черной через 30 минут такой готовки. Это неприемлемо.

В предлагаемом комплекте для перевода газовой плиты Дарина под баллонный газ представлены сопла следующих диаметров:

Для горелок повышенной мощности (это две большие горелки) — сопла диаметром 0,73 мм
Для горелок нормальной мощности (это две средние горелки) — сопла диаметром 0,69 мм
Для основной горелки духовки — сопло диаметром 0,83 мм.

Но, так как представленный комплект сопел у нас универсальный для всех газовых плит Дарина, одно сопло диаметром 0,72 мм останется незадействованным. Оно предназначено для замены сопла, установленного на гриль-горелке. Поэтому, необходимо задействовать и его, если таковая гриль-горелка в плите имеется.

Еще один важный момент

Вот весь этот набор сопел для сжиженного газа для плит Дарина должен уменьшить максимальный расход потребляемого плитой газа до 612 грамм за час. Указанная цифра подразумевает максимальный расход газа на плите, т.е. со всеми пятью одновременно работающими горелками, включая духовку. При этом нет никакой потери мощности самих конфорок. Эту самую мощность горелок обеспечит нам только правильная установка паровой фазы на выходе из редуктора давления (лягушки), установленного на выходе из баллона. Эта цифра должна находиться в пределах 2750 — 3000 Па (275-300 mbar).

Если с этим возникают сложности, то у нас есть редуктор, который без всяких настроек обеспечит стабильное давление на выходе 300 mbar. Корпус бронированный. Сам редуктор неразборный.

Замена жиклеров газовой плиты Дарина

Идем к плите. Закрываем газ (если уже подключено).

Снимаем решетку стола, вынимаем конфорки. Это быстро и просто. Вот теперь необходимо отделить и снять стол плиты. Делается это так.

Стол зафиксирован на плите с двух сторон при помощи пластинчатых фиксаторов. Эти фиксаторы расположены недалеко от передней панели плиты. Поочередно надо чем-нибудь тонким, что пролезет в щель, надавить на каждый из фиксаторов и попытаться приподнять стол. Сначала, с одной стороны, потом то же самое проделываем с другой. Снимаем стол плиты.

Перед нами газовая рампа с трубопроводами. Каждый из трубопроводов приведет нас к нужному соплу. Каждый из трубопроводов зафиксирован к каркасу горелки при помощи скобы. Чтобы освободить трубопровод и подобраться к жиклеру, необходимо вывести скобу из пазов, отогнуть и убрать вниз.

Перед нами трубопровод с соплом на конце. Кстати, сопло просто надето на конец трубопровода. Его надо аккуратно снять.

При этом красные колечки уплотнения важно не потерять. Именно красное кольцо уплотняет "сидящий" на трубопроводе жиклер. Они иногда могут сняться вместе с жиклером. Это надо повторить со всеми пятью установленными в плите трубопроводами.

Меняем сопла (жиклеры) в таком соответствии: 1,23 мм меняем на 0,73 мм, 1,1 мм на 0,69 мм. После того, как новое сопло надето, заводим трубку в каркас, берем скобочку и фиксируем ее назад в пазы. Готово. До сопла духовки надо добираться с тыльной стороны плиты. Манипуляции по его замене такие же. После замены всех сопел, обмыливаем стыки сопел с трубопроводами и открываем газ. Проверяем на герметичность.

Замена сопел для перевода газовой плиты Дарина на сжиженный газ закончена.

Несколько слов о ВМР — винтах малого расхода .

В каждом из пяти кранов конфорок плиты присутствует так называемый винт регулировки малого расхода газа. В чем смысл его регулировки ? Он должен быть выставлен всегда в такое положение, когда при положении крана "самое малое пламя" последнее не должно гаснуть. Если Вы поменяли жиклеры и у Вас все нормально, то и нечего туда лезть. Но если одна из конфорок при работе крана в "самом малом пламени" начинает гаснуть, — его надо крутнуть. Хотя на практике такого не случается никогда, поскольку сжиженный газ всегда "богаче на пламя", чем природный. Поэтому, при переводе с природного на сжиженный таких проблем (с погасанием конфорок при малом пламени) никогда не возникает.
