Как отремонтировать перфоратор Makita?
Перфоратор Makita – это японский представитель оборудования для ремонта, которым можно пользоваться как в домашних условиях, так и в профессиональной деятельности. В сборке данного электроинструмента используются только качественные материалы, соответствующие международным сертификатам качества.
Что следует знать об инструменте Makita, какой информацией обладать, рассмотрим далее.
Конструкция
Разница между обычной дрелью и перфоратором заключается в том, что перфоратор обладает сильной ударной функцией, что помогает работать с более крепкими материалами. Мощность толчка инструмента позволяет мастеру растрачивать меньше физической силы. Одним из надежных помощников в хозяйстве, решении бытовых и ремонтных проблем, является представитель электрической техники Makita.
Устройство Makita состоит из механизированной и электрической частей. Его корпус делится на два цвета: черный и зеленый. Под черной частью находится механический узел, а под зеленой – электрический узел установки.
Механическая половина отвечает за следующие функции:
- подачу крутящего момента вала;
- крутящий момент;
- ударный толчок;
- передачу кручения от ротора до самого инструмента.
Электросхема представлена ротором, статором, угольными щетками, щёткодержателем, выключателем.
Электроинструмент Makita – мощнейшее строительное снаряжение для тяжелых, интенсивных нагрузок, обладающее тремя функциями: сверление, дробление, ударное сверление. Аппарат имеет антивибрацию, что свойственно далеко не каждому инструменту. В сборке присутствует индивидуальная предохранительная система от пыли.
Как заменить патрон на перфораторе?
Учитывая популярность электроинструмента ТМ Makita в нашей стране, замена патрона на перфораторе Макита 2450, Макита 2470, Макита HR2300 и иных распространенных моделей остается стабильно востребованной операцией. На этот узел приходятся колоссальные нагрузки, которые усугубляют постепенно проникающие во внутренние полости пыль и механические фракции. Мы также предлагаем вам купить триммер hitachi запчасти.
Ответ на вопрос, как поменять патрон на перфораторе Интерскол, Метабо, Деволт, Хитачи и т.д. зависит не от марки или модели инструмента, а от типа установленного патрона – они едины на продукции всех производителей.
Патрон перфоратора может быть:
- ключевым, аналогичным используемым на дрелях;
- быстрозажимным – подобными узлами комплектуют шуруповерты;
- наиболее распространенным цанговым, типа SDS, включающим подгруппы plus/max/top/ quick.
Каждый из этих узлов ремонтопригоден, но при сильном износе или появлении фатальных дефектов восстановить работоспособность перфоратора поможет только использование нового патрона. Шкив станка купить выгодно только у нас.
Процедура замены патрона
Самые частые поломки, требующие замены узла – если заклинило патрон у перфоратора Макита, Black&Decker, Ryobi или любого иного, либо же если не удается зафиксировать оснастку при ее установке или в процессе работы. Большинство моделей укомплектовано патронами, имеющими резьбовое соединение со шпинделем. Для их демонтажа и монтажа необходим минимальный набор инструмента: отвертка с плоским жалом, рожковый ключ, молоток.
Благодаря конструкционной аналогичности замена патрона на перфораторе Bosch (Бош), Макита или Интерскол выполняется по единому алгоритму:
- открыв патрон, выкручивают фиксирующий винт – постукивание молотком по его головке поможет при возникновении сложностей;
- зажав патрон в ключе, прокручивают шпиндель и снимают неисправный патрон;
- наворачивают новый узел до упора и фиксируют стопорным винтом.
Избавить себя от поиска нового патрона и усилий по его замене вы сможете, обратившись в сервисный центр «Удачная техника сервис» – мы решим эту задачу качественно, предельно быстро и по доступной цене.
Снятие патрона
Разборка перфоратора осуществляется в следующем порядке: сначала снимается патрон, затем переключатель режимов работы и тогда можно будет открутить винты, скрепляющие двигатель с редуктором.
Никаких инструментов кроме плоской отвертки для снятия патрона не нужно. Порядок разборки следующий:

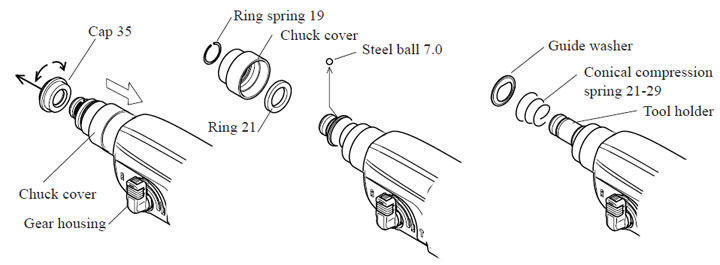

1. Чтобы снять резиновый пыльник необходимо отжать крышку патрона в направлении редуктора (см. Рисунок)
2. Теперь необходимо снять стопорное кольцо 19.
3. После снятия кольца 19 необходимо снять со ствола крышку патрона и металлическое кольцо, запирающее в стволе шарик, который служит для фиксации бура в рабочем положении.
4. Вынимаем шарик из ствола. После этого свободно снимаются металлическая шайба, служащая направляющей для шарика, и коническая пружина.
2. Установка патрона.
Монтаж снятых деталей патрона производится в обратном порядке. Тем не менее, не забывайте, как стояли детали, и соблюдайте следующие рекомендации.
1. Перед монтажомне забываем очистить детали от старой смазки и накопившейся грязи.
2. Коническую пружину устанавливаем на ствол узким диаметром к редуктору.
3. Смазываем шарик густой смазкой.
4. Направляющей шайбой прожимаем пружину так, чтобы шайба опустилась ниже отверстия в стволе, вставляем в отверстие шарик и отпускаем шайбу. Шарик при этом должен зафиксироваться в лунке направляющей шайбы.
5. После этого устанавливаем запирающее кольцо, крышку патрона и фиксируем их на стволе стопорным кольцом. Чтобы шарик не выскочил в прорезь стопорного кольца, поворачиваем разрез стопорного кольца подальше от плоской части ствола.
3. Неисправности патрона.
Патрон осуществляет функцию фиксации бура в стволе. На Makita HR2450 бур должен защёлкиваться патроном автоматически, БЕЗ отжатия крышки патрона. Выниматься должен ПРИ отжатии крышки патрона. Если этого не происходит, либо бур вовсе не фиксируется, это значит, что патрон собран не корректно, либо какие-то детали патрона имеют значительный износ.
Основные неисправности патрона.
1. Износ пыльника или деформированная крышка патрона не влияют на работу перфоратора и могут привести лишь к повышенному загрязнению деталей патрона и, соответственно, к более быстрому износу их и внутренностей ствола.
2. При ослаблении или износе стопорного кольца его необходимо менять.
3. При износе или потере шарика должен быть установлен шарик Ш7 ± 0,05 мм. Это весьма критично. Шарик меньшего диаметра приведёт к повышенному износу ствола и деталей патрона.
4. Основная неисправность направляющей шайбы это износ в местах контакта с шариком. При значительном износе необходимо менять.
5. Коническая пружина и запирающее кольцо из всех деталей патрона служат наиболее долго. Тем не менее, при значительных деформациях, когда они перестают выполнять свои функции, их необходимо менять.
6. Поскольку сборка патрона это последняя стадия сборки перфоратора, то не забудьте смазать хвостовик бура жидкой смазкой, перед тем как начать работу.
Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
Ремон механической части перфоратора Макита 2450 и 2470
Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.
Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.
Порядок разборки перфоратора
Уложите перфоратор на чистую поверхность.
Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.
В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).
На ручке при помощи отвертки подковыривается и снимается защелка.
После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».
Зажатая пальцами ручка вынимается из пазов корпуса.
Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450
Порядок установки ручки режимов
Для установки переключателя режимов в корпус, необходимо произвести некоторые действия:
• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;
• перевести переключатель против часовой стрелки в положение «удар»;
• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;
• вставить пружинку и красную кнопку;
• сверху вставить накладку до фиксации.
Переключатель режимов собран.
На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.
Порядок разборки патрона перфоратора Макита
Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.
А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.
При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.
На схеме ниже изображено устройство патрона перфоратора.
Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:
- износ защитного резинового пыльника поз.1;
- расслабление стопорного кольца поз.2 или его частичный износ;
- износ шарика поз.20;
- потеря упругости конической пружины поз.6 или ее растяжение.
Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.
Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.
Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.
Порядок сборки быстроразъемного патрона
Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.
Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.
Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.
Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1
ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.
Патрон собран.
Разбираем редуктор
Чтобы добраться до механической части, потребуется снять пластмассовый корпус.
Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.
Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.
Отделяется ротор от механической части(редуктора) просто.
Правой рукой надо зажать редуктор, ротор зажать левой.
Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.
Основные неисправности перфоратора Макита происходят в механической части инструмента.
Самая характерная неисправность для механической части, выход из строя ударного механизма.
Разборка ударного механизма
Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.
Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.
Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.
Переходим к разборке промежуточного вала.
Разборка промежуточного вала
На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обращать на состояние подшипников качения.
В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.
Переходим к разборке вала ударного механика
Разборка вала ударного механизма
Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.
В стволе перемещается цилиндр поз.32, воздействуя на боек поз 24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.
А когда требуется замена ствола перфоратора?
Чаще всего из строя выходит металлическое кольцо.
Боек
Цилиндр с ударником
С разборкой мы разобрались.
Неисправность остановки бура при сверлении с ударом
Причины когда перфоратор Макита сверлит с ударом, а бур проворачивается заключается в износе зубьев предохранительной шестерни и зубьев ствола. Зачастую такая неисправность появляется при использовании перфоратора как миксера для замешивания смесей. При работе проскальзывает предохранительная муфта, а если учесть нагрузку пружины, то нагрузка большая.
При визуальном осмотре диагностика не получится. Можно снять ствол и закрепить в тисках провернуть ключом шестерню, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.
Даже небольшой износ граней муфты влечет проворачиванию бура и срабатыванию при сверление с ударом
Совет что делать в таком случае. Если нет возможности снять пригодную деталь или заменить, то оцените износ ствола. Делается это так, вставить новый бур и подвигать по сторонам, если люфт большой то лучше заменить ствол полностью.
Стоит отметить, что причиной прокрутки бура при сверлении с ударом могут быть:
- износ подшипников промвала;
- шестерня возле пьяного подшипник может быть слизана.
В продаже если поискать можно купить редуктор в сборе на перфоратор и стоимость его составляет около 2000 руб.
Надежность некоторых продавцов вызывает сомнения, а если учесть что часто это запчасти снятые с аналогов инструмента которыми торгуют например на Авито. Как отличить поддельный перфоратор то оригинала.
К примеру много китайских перфораторов аналогов Макиты. Пример перфоратор сетевой FAVOURITE RH 950 и стоимость его в приделе 3000 руб. который по запчастям выгодно продать.
Перфоратор Фаворит является аналогом Макиты 2450
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.
