7. Проверка и регулировка при различных режимах работы
При испытании электромагнитных реле, имеющих заданное напряжение (или ток) втягивания, необходимо убедиться, что включение якоря происходит однотактно, без постепенного подтягивания по мере увеличения намагничивающей силы. В противном случае соблюдение отрегулированной уставки будет неточным. Для получения однотактного включения наклон характеристики тягового момента реле в пределах рабочего зазора должен быть круче характеристики момента приводной (возвращающей) пружины. Это поясняется графическим построением, приведенным на рис. 75.
Р
ис. 75. Характеристики моментов
Кривая Мэ представляет собой характеристику электромагнитного момента, соответствующую заданному напряжению (току) втягивания. Параллельныелинии 1,2,3 являются характеристиками моментов пружины при разном усилении ее сжатия.
Допустим, у реле установлен зазор δ1 и сжатие пружины соответствует характеристике 3. Якорь начнет втягиваться, когда электромагнитный момент превысит момент сопротивления на величину момента трения МТ. Однако после трогания с места якорь не втянется до упора, а застрянет в промежуточном положении — в данном случае при зазоре δ’. При дальнейшем плавном возрастании напряжения на катушке реле якорь будет постепенно подтягиваться до зазора δ” (в пределах которого наклон характеристики электро магнитного момента М”э меньше наклона характеристики пружины), а затем резко включится.
Реле, обладающее характеристиками, приведенными на рис. 75, во время наладки должно быть отрегулировано таким образом, чтобы его зазор не превышал величины δ». При зазоре δ» заданная уставка Мэ будет получена в том случае, когда характеристика 4 пружины пройдет через точку т. У однотипных реле приемлемый рабочий зазор δ» будет тем больше, чем эластичнее приводная пружина (длиннее или имеет большее число витков).
Собственные времена срабатывания tв максимальных токовых реле защиты резко сокращаются с увеличением кратности аварийного отключающего тока. Данная зависимость иллюстрируется кривой на рис. 76.
Р
ис. 76. Зависимость собственного времени включения
максимальных токовых реле от кратности
аварийного отключающего тока (реле типа РЭ-70):
1 — аварийный ток
8. Электромагнитные реле времени
Для получения выдержки времени применяется ряд реле: электромагнитные, маятниковые, реле с воздушными и гидравлическими демпферами, а также электронные. Ниже рассмотрены только электромагнитные реле типа РЭ, так как они имеют наибольшее распространение.
Типовые электромагнитные реле РЭ-100 или РЭ-500 весьма просты по устройству (см. рис. 68) и часто используются как промежуточные. При отсутствии демпферных гильз собственное время включения и отключения реле не превышает 0,1 сек.
Выдержка времени в реле с демпферной гильзой создается при отключении намагничивающей катушки, а в реле без гильзы — при замыкании катушки накоротко. Для пояснения физических явлений, происходящих в реле, рассмотрим осциллограммы (рис. 77), иллюстрирующие процессы включения и отключения реле типа РЭ-100.
Рис. 77. Осциллограммы включения и отключения реле РЭ-100
Кривая 1 (рис. 77, а) показывает нарастание тока ік в катушке реле без гильзы при включении на номинальное напряжение 220 в. Из-за большой индуктивности катушки ее ток нарастает сравнительно медленно, но магнитный поток в своем изменении почти не отстает от роста тока ік и уже примерно через 0,015 сек (точка А) с момента подачи импульса начинается движение якоря. Ток втягивания івт составляет 35—40% установившегося тока іу.
Собственное время действия реле играет существенную роль в тех случаях, когда реле предохраняют от аварийных режимов; связанных с работой импульсных быстродействующих регуляторов, или когда в схеме управления одновременно подается импульс на несколько аппаратов и важно, какой аппарат включится раньше. В каталогах обычно даны собственные времена срабатывания типовых реле. Приводимыми в каталогах значениями можно пользоваться, когда реле применяют как промежуточные, т. е. когда импульсом подается или снимается номинальное напряжение. Собственные времена могут значительно отличаться от приведенных средних данных, если отсчет вести от момента появления избыточного втягивающего усилия при плавном повышении намагничивающей силы.
Во время движения якоря из-за уменьшения немагнитного зазора резко возрастает магнитный поток и в катушке наводится э. д. с, направленная навстречу приложенному напряжению. Под действием указанной э. д. с. рост тока ік задерживается (ток ік может временно даже снизиться) до момента упора якоря в сердечник (точка Б), после чего уже при втянутом якоре ток постепенно достигает установившегося значения (точка В). При отсутствии гильзы размыкающие контакты (релейная характеристика которых изображена кривой 3) размыкаются примерно через 0,02 сек, а спустя еще 0,012 сек замыкаются замыкающие контакты (кривая 4), и общее время включения реле не превышает 0,035—0,04 сек.
У реле с гильзой индуктивность намагничивающей катушки резко снижена и с момента включения ее ток ік (кривая 2) нарастает до установившегося значения всего за 0,01 сек. Однако одновременно резко нарастает размагничивающий ток іг в демпферной гильзе (см. кривую 7, ток іе достигает сотен ампер и показан в относительных единицах) и рост магнитного потока задерживается. Движение якоря (точка А’) начинается не ранее чем через 0,06 сек. Вскоре после трогания якоря по прошествии 0,07 сек с момента включения катушки размыкаются размыкающие контакты (кривая 5), а затем спустя еще 0,018 сек закрываются замыкающие контакты (кривая 6). Таким образом, полное время включения реле с гильзой составляет порядка 0,09 сек.
Процесс отключения реле иллюстрируется осциллограммами, приведенными на рис. 77, б. Кривая 1 показывает спадание тока в катушке, замыкаемой накоротко.
Вначале (момент замыкания катушки — точка А) ток ік спадает резко, но затем после уменьшения насыщения магнитопровода переходит в область плавного снижения. В момент достижения потоком величины, при которой усилие притяжения якоря становится меньше усилия возвращающей пружины (точка Б), якорь отрывается от сердечника. Время спадания потока от момента замыкания накоротко (или отключения при наличии гильзы) катушки до момента отпадания якоря является выдержкой времени реле.
Благодаря малому магнитному сопротивлению замкнутого магнитопровода индуктивность катушки оказывается значительно выше, чем при включении реле, и удерживание якоря для реле типа РЭ-100 может продлиться до 1 сек (см. кривую 4 — размыкание замыкающих контактов). В реле больших размеров и иной конструкции (РЭ-500) выдержка времени достигает 4—10 сек.
В реле с гильзой процесс отключения протекает так же, как при замыкании накоротко катушки в реле без гильзы: разница заключается только в том, что ток в гильзе іг (кривая 7) сначала резко возрастает, а затем медленно спадает.
Для сопоставления интересно отметить (рис. 77, в), что если у реле без гильзы разомкнуть катушку, то якорь отпадает всего за 0,04 сек. Некоторое демпфирование все же создают токи іс (кривая 8), проходящие в толще стали магнитопровода. Момент отпадания якоря на осциллограммах отмечен буквами а, а’ и а».
Выдержка времени реле будет тем больше, чем больше первоначальный поток и индуктивность катушки (или гильзы) и чем меньше активное сопротивление катушки (гильзы) и сжатие приводной пружины.
Индуктивность зависит от магнитного сопротивления на пути потока и может быть изменена в широких пределах за счет немагнитного зазора. Этим свойством пользуются для регулировки выдержки времени. При наладке так же, как при регулировании тока отпадания, заданная выдержка времени предварительно настраивается путем подбора немагнитной прокладки, а затем дополнительно регулируется изменением сжатия возвращающей пружины. В большинстве случаев опытные наладчики оценивают выдержки времени до 1 сек на глаз, а выдержки в несколько секунд — с помощью часового секундомера.
Во время наладки, ориентируясь на данные проекта автоматического устройства, первоначально устанавливают завышенные выдержки времени и затем; их снижают в зависимости от величин толчков тока, а не от показаний секундомера.
Точное определение выдержки времени может быть осуществлено с помощью электрического секундомера по одной из схем, приведенных на рис. 78.
Рис. 78. Схема определения выдержек времени реле при помощи электрического секундомера: а — реле с гильзой и размыкающим контактом; б — с гильзой и замыкающим контактом; в — без гильзы с размыкающим контактом; г — без гильзы с замыкающим контактом; РВ — реле времени; — обмотка вибратора электрического секундомера; СДГ СД2 — добавочные сопротивления, установленные внутри секундомера (с выводами на доску зажимов)
Настройка реле времени, имея много общего с регулировкой тока отпадания, характеризуется рядом особенностей. В первую очередь по экспериментальным данным или таблицам расчетных величин проверяется, соответствует ли толщина латунной прокладки заданной выдержке времени. Чем больше выдержка времени, тем тоньше должна быть немагнитная прокладка. Самые тонкие стандартные прокладки имеют толщину 0,15—0,1 мм. Более тонкие прокладки недопустимы, так как они быстро деформируются во время эксплуатации, отчего изменяется выдержка времени и может даже произойти залипание якоря.
Залипанием принято называть удерживание якоря остаточным магнитным потоком, который при отсутствии или при слишком тонкой немагнитной прокладке становится достаточным для преодоления усилия пружины.
Можно отметить также, что в реле типа РЭ-100, РЭ-180 и др. имеются составляющие немагнитного зазора от неплотного прилегания поверхностей якоря, ярма и сердечника и наличия неровностей коррозионностойкого покрытия. Указанные составляющие зазора достигают обычно 0,05—0,1 мм и в ходе эксплуатации значительно меняются. При очень тонких немагнитных прокладках изменение добавочных зазоров становится соизмеримым с толщиной прокладки и сильно влияет на величину выдержки времени. В реле типа РЭ-500 и РЭВ-180 якорь и ярмо для устранения добавочных зазоров изготовляются из одного куска металла, а в некоторых моделях тонкая немагнитная прокладка во избежание расклепывания прикрывается стальной пластинкой.
При регулировке реле важно помнить, что с нагревом катушки и гильзы выдержка реле будет уменьшаться. Поэтому, если проектом не учтен нагрев катушки, следует регулировать реле (при холодной катушке) на выдержку, большую, чем заданная уставка. Какой запас следует брать при настройке, надо решать в каждом конкретном случае в зависимости от возможного нагрева катушки реле при максимальной интенсивности работы привода.
В схемах электропроводов применяются электромагнитные реле с залипанием (рис. 79), магнитопровод которых обладает большим остаточным магнетизмом.
Р
ис. 79. Электромагнитное реле с залипанием:
а — схема; б — конструкция;
1 — намагничивающая катушка; 2 — отключающая катушка;
н — начало катушки; к — конец катушки
Реле с залипанием имеют две катушки: включающую — намагничивающую и отключающую, намагничивающие силы которых направлены навстречу друг другу. Немагнитная прокладка отсутствует, и якорь плотно прилегает к сердечнику. При наладке плотность прилегания должна проверяться по отпечатку на бумаге, закладываемой между якорем и сердечником. Грубая настройка времени отпадания реле осуществляется путем подбора величины добавочного сопротивления к отключающей катушке; дополнительная регулировка уставки выполняется изменением сжатия пружины. Натяжение втягивания регулируется изменением раствора якоря независимо от отключающей катушки и при неизменном сжатии пружины, что позволяет сохранить настроенную ранее выдержку времени.
В процессе эксплуатации выдержки времени электромагнитных реле, как правило, постепенно увеличиваются. Это происходит из-за уменьшения немагнитных зазоров и ослабления пружин.
Результаты повторных наладочных работ показывают, что выдержки времени за год нередко возрастают на 20—100%. В отдельных случаях из-за коррозии поверхности сердечника и якоря, а также при выпучивании немагнитной прокладки выдержки времени, наоборот, уменьшаются. Приведенные замечания показывают, что реле времени необходимо периодически подрегулировать; такую дополнительную регулировку первый раз рекомендуется провести через 3 месяца после пуска объекта, а затем повторять ее через каждый год.
Чем регулируется выдержка времени в электромагнитных реле времени
Способ регулирования выдержки времени электромагнитного реле
г ,„,.„, цзобКоми1= рета„-ель-тву р
I способа регулирования выдержки времени электромагнитного реле.
К авторскому свидетельству А. Д. Иванова, И. г1. Степанова и Б. Ф. Витмана, заявленному 14 ноября 1933 года (спр. о перв. ¹ 137477).
0 выдаче авторского свидетельства опубликовано 31 мая 1934 года.
Редактор Н. Н. Григорьев (Л 6) Один из известных способов регулирования выдержки времени электромагнитных реле состоит в изменении междужелезного промежутка последнего в его рабочем (притянутом) состоянии, что можно производить изменением толщины пластинки из немагнитного металла, наклепанной на якоре. Осуществление указанного способа затрудняется необходимостью получения вышеупомянутой пластинки очень малой толщины, порядка сотых долей миллиметра.
Кроме того, при регулировании толщины обычным механическим способом, нельзя применить материала большой твердости, так как это ведет к изменению продолжительности выдержки времени реле, благодаря изнашиванию пластинки при работе.
Целью предлагаемого изобретения является устранение указанных трудностей, что достигается путем утончения травлением кислотой слоя немагнитного материала, например, хрома, нанесенного электролитическим способом на якорь реле, или увеличением толщины указанного слоя электролитическим путем.
Способ регулирования выдержки времени электромагнитного реле, оглича1ощииси тем, что утончают травлением кислотой слой немагнитного материала, например, хрома, нанесенного на якорь реле, или увеличивают толщину этого слоя электролитическим путем.
Тип, „Промволиграф . Т;.мбоьская, 12. Зак. 471(
Реле времени с электромагнитным и механическим замедлением
При работе схем защиты и автоматики часто требуется создать выдержку времени между срабатыванием двух или нескольких аппаратов. При автоматизации технологических процессов также может возникнуть необходимость производить операции в определенной временной последовательности.
Для создания выдержки времени служат аппараты, называемые реле времени.
Требования, предъявляемые к реле времени
Общими требованиями для реле времени являются:
а) стабильность выдержки времени вне зависимости от колебаний питающего напряжения, частоты, температуры окружающей среды и других факторов;
б) малые потребляемая мощность, масса и габариты;
в) достаточная мощность контактной системы.
Возврат реле времени в исходное положение происходит, как правило, при его обесточивании. Поэтому к коэффициенту возврата не предъявляется особых требований, и он может быть очень низким.
В зависимости от назначения реле к ним предъявляются специфические требования.
Для схем автоматического управления приводом при большой частоте включений в час требуются реле времени с высокой механической износостойкостью. Требуемые выдержки времени находятся в пределах 0,25 — 10 с. К этим реле не предъявляются высокие требования относительно точности работы. Разброс времени срабатывания может достигать 10%. Реле времени должны работать в условиях производственных цехов, при вибрации и тряске.
Реле времени для защиты энергосистем должны иметь большую точность выдержки времени. Эти реле работают относительно редко, поэтому к ним не предъявляются особые требования по износостойкости. Выдержки времени таких реле составляют 0,1 — 20 с.
Реле времени с электромагнитным замедлением

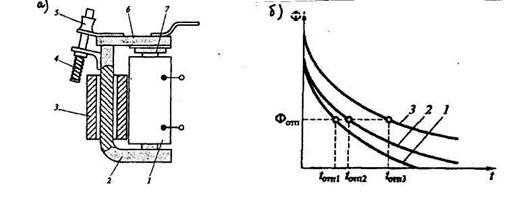

Конструкция реле времени с электромагнитным замедлением типа РЭВ-800. Магнитная цепь реле состоит из магнитопровода1, якоря 2 и немагнитной прокладки 3. Магнитопровод укрепляется на плите 4 с помощью литого алюминиевого цоколя 5. Этот же цоколь служит для крепления контактной системы 6.
На ярме прямоугольного сечения магнитопровода устанавливается короткозамкнутая обмотка в виде сплюснутой гильзы 8. Намагничивающая обмотка 7 устанавливается на цилиндрическом сердечнике. Якорь вращается относительно стержня 1 на призме. Усилие, развиваемое пружиной 9, изменяется с помощью корончатой гайки 10, которая фиксируется после регулировки с помощью шплинта. Магнитопровод реле выполняется из стали ЭАА. Сердечник катушки имеет круглое сечение, что позволяет применять катушку цилиндрической формы, удобную в производстве. Стержень 1 имеет сечение вытянутого прямоугольника, что увеличивает длину линии касания якоря с торцом ярма и повышает механическую износостойкость реле.
Для получения большого времени при отпускании необходимо иметь высокую магнитную проводимость рабочего и паразитного зазоров в замкнутом состоянии магнитной системы. С этой целью торцы ярма и сердечника и прилегающая к ним поверхность якоря тщательно шлифуются.
Литое основание из алюминия создает дополнительный короткозамкнутый виток, увеличивающий выдержку времени (в схеме замещения все короткозамкнутые обмотки заменяются одним витком с суммарной электрической проводимостью).
У реальных магнитных материалов после отключения намагничивающей обмотки поток спадает до Фост, который определяется свойствами материала магнитопровода и геометрическими размерами магнитной цепи. Чем меньше коэрцитивная сила магнитного материала при заданных размерах магнитной цепи, тем ниже величина остаточной индукции, а, следовательно, остаточного потока. При этом возрастает наибольшая выдержка времени, которая может быть получена от реле. Применение стали ЭАА позволяет увеличить выдержку времени реле.
Для получения большой выдержки времени желательно иметь высокую магнитную проницаемость на ненасыщенном участке кривой намагничивания. Этому требованию сталь ЭАА также удовлетворяет.
Выдержка времени при прочих равных условиях определяется начальным потоком Фо уравнения. Этот поток определяется кривой намагничивания магнитной системы в замкнутом состоянии. Поскольку напряжение и ток в обмотке пропорциональны друг другу, то зависимость Ф(U) повторяет, только в другом масштабе, зависимость Ф(Iw). Если система при номинальном напряжении не будет насыщена, то поток Фо будет в сильной степени зависеть от питающего напряжения. При этом выдержка времени также будет зависеть от напряжения, приложенного к обмотке.
В схемах привода на обмотку реле времени часто подается напряжение ниже номинального, при этом реле будет иметь пониженные выдержки времени. Для того чтобы сделать выдержку времени реле независимой от питающего напряжения, магнитная цепь делается сильно насыщенной. В некоторых типах реле времени снижение напряжения на 50% не вызывает заметного изменения выдержки времени.
В схемах автоматики напряжение на питающую катушку реле времени может подаваться кратковременно. Для того чтобы выдержка времени при отпускании была стабильной, необходимо, чтобы длительность приложения напряжения к питающей катушке была достаточная для достижения потоком установившегося значения. Это время называется временем подготовки или зарядки реле. Если длительность приложения напряжения меньше времени подготовки, то выдержка времени уменьшается.
На выдержку времени реле большое влияние оказывает температура короткозамкнутой обмотки. В среднем можно считать, что изменение температуры на 10° С ведет к изменению времени выдержки на 4%. Зависимость выдержки времени от температуры является одним из основных недостатков этого реле.
Реле РЭВ811…РЭВ818 обеспечивают выдержку времени от 0,25 до 5,5 с. Изготавливаются с катушками на напряжение постоянного тока 12, 24, 48, 110 и 220 В.
Схемы включения реле времени
Время срабатывания реле при подаче напряжения очень мало, так как м. д. с. трогания значительно меньше установившегося значения. Таким образом, возможности реле с электромагнитным замедлением при срабатывании очень ограничены. Если необходимо при замыкании управляющих контактов иметь большие выдержки времени, то целесообразно применить схему с промежуточным реле РП. Обмотка реле времени РВ находится под напряжением, все время питаясь через размыкающий контакт реле РП. .При подаче напряжения на обмотку РП последнее размыкает свой контакт и обесточивает реле РВ. Якорь РВ отпадает, создавая необходимую выдержку времени. Реле РВ в этой схеме должно обязательно иметь короткозамкнутый виток.
В некоторых схемах реле времени может не иметь короткозамкнутого витка. Роль этого витка играет сама намагничивающая обмотка, замкнутая накоротко. Обмотка РВ питается через резистор Rдоб Величина напряжения на РВ должна быть достаточной для достижения потока насыщения в замкнутом состоянии магнитной цепи. При замыкании управляющего контакта К обмотка реле закорачивается, обеспечивая медленный спад потока в магнитной цепи. Отсутствие короткозамкнутой обмотки позволяет все окно магнитной системы занять намагничивающей обмоткой и создать большой запас в м. д. с. При этом выдержка времени не уменьшается даже в том случае, когда питающее напряжение на обмотке составляет 0,5 Uн. Такая схема широко применяется в электроприводе. Реле включается параллельно ступени пускового резистора в цепи якоря. При закорачивании этой ступени обмотка реле времени замыкается и с выдержкой это реле производит включение контактора, шунтирующего следующую ступень пускового резистора.
Схемы включения реле времени с электромагнитным замедлением
Применение полупроводникового вентиля также позволяет использовать реле без короткозамкнутого витка. При включении питающей обмотки реле времени ток через вентиль практически равен нулю, так как он включен в непроводящем направлении. При отключении контакта К поток в магнитной цепи спадает, при этом на зажимах обмотки появляется э.д.с. с полярностью. При этом через вентиль протекает ток, определяемый этой э.д.с., активным сопротивлением обмотки и вентиля и индуктивностью обмотки.
Для того чтобы прямое сопротивление вентиля не приводило к уменьшению выдержки времени (растет активное сопротивление короткозамкнутой цепи), это сопротивление должно быть на один-два порядка ниже сопротивления намагничивающей обмотки реле.
При любых схемах питание намагничивающей обмотки реле должно производиться либо от источника постоянного тока, либо от источника переменного тока с применением мостовой схемы на полупроводниковых вентилях.
Реле времени с механическим замедлением
Реле времени с пневматическим замедлением и с анкерным механизмом. В таких реле электромагнит постоянного или переменного тока воздействует на контактную систему, связанную с замедляющим устройством в виде пневматического демпфера или в виде часового (анкерного) механизма. Выдержка времени меняется путем регулировки замедляющего устройства.
Большим преимуществом реле времени этого типа является возможность создания реле как на переменном, так и на постоянном токе. Работа реле практически не зависит от величины питающего напряжения, частоты питания, температуры.
Пневматическое реле времени РВП, применяется в схемах автоматического управления приводом металлорежущих станков и других механизмов. При срабатывании электромагнита 1освобождается колодка 2, которая под действием пружины 3 опускается вниз и воздействует на микропереключатель 4. Колодка 2 связана с диафрагмой 5. Скорость движения колодки определяется сечением отверстия, через которое засасывается воздух в верхнюю полость замедлителя. Выдержка времени регулируется иглой 6, меняющей сечение всасывающего отверстия.
Реле времени с пневматическим замедлением позволяет очень легко регулировать выдержку времени.
Работа реле времени с замедлителем в виде анкерного механизма происходит в следующем порядке. При подаче напряжения на электромагнит якорь заводит пружину, под действием которой приводится в движение механизм реле. Контакты реле связаны с анкерным механизмом и приходят в движение лишь после того, как анкерный механизм отсчитает определенное время.
Реле времени РВП также имеет и нерегулируемые, мгновенные контакты, которые связаны с якорем электромагнита. Реле времени надежно работают при напряжении до 0,85 Uн.
Для создания выдержки времени в 20—30 мин используются моторные реле времени.
Принцип действия моторного реле времени РВТ-1200
При срабатывании реле времени напряжение одновременно подается на электромагнит 1 и двигатель 2. При этом двигатель через муфту 3,4 и зубчатую передачу 8 вращает диски 5 с кулачками 6, воздействующими на контактную систему 7. Выдержка времени реле регулируется путем изменения начального положения диска 5.
Реле позволяет устанавливать различную выдержку времени в пяти совершенно независимых цепях. Выходные контакты реле времени имеют длительно допустимый ток 10 А.
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Подписывайтесь на наш канал в Telegram!
Просто пройдите по ссылке и подключитесь к каналу.
Не пропустите обновления, подпишитесь на наши соцсети:
Что такое реле времени и как оно работает?
Для обеспечения выдержки защит или построения логических электронных схем в их состав включаются элементы, обеспечивающие задержку срабатывания. В качестве такого элемента большинство современных электрических цепей использует реле времени.
Назначение
Реле времени предназначено для формирования нормируемых временных задержек при работе каких-либо устройств. Такие логические элементы позволяют выстраивать определенную последовательность в переключениях и срабатывании приборов. Благодаря отложенной подаче напряжения производится автоматическое управление выдаваемыми с реле времени сигналами.
Реле времени устанавливают в цепях защит в качестве промежуточного элемента для обеспечения селективности, построения ступеней, сценарных переходов и т.д.
Устройство и принцип работы
Конструктивно реле времени состоит из нескольких элементов, число и функции которых могут существенно отличаться в зависимости от типа реле. Общими блоками являются измерительный, блок задержки и рабочий.
- Первый из них представлен электромагнитными катушками, полупроводниковыми элементами, микросхемами, реагирующими на поступающие сигналы электрического тока.
- Блок задержки выполняется часовым механизмом, мостом, электромагнитным или пневматическим демпфером.
- Рабочий элемент представляет собой контакты или выход из аналоговой или цифровой схемы, контролирующих подачу напряжения в те или иные цепи.
В зависимости от конструктивных особенностей конкретной модели будет отличаться и принцип ее работы.
Принцип действия реле времени заключается в создании временного интервала от начала подачи сигнала на реле времени до получения этого сигнала потребителем. Дальнейшие операции и подача питания на рабочий элемент будет коренным образом отличаться в соответствии с типом устройства, поэтому рассматривать принцип действия следует для каждого вида реле времени отдельно.
С электромагнитным замедлением
Конструктивно такое реле времени состоит из электромагнитной катушки, магнитопровода (ярма), подвижного якоря, короткозамкнутой гильзы и блока отключения, которые представлены на рисунке ниже:
Рис. 1: конструкция электромагнитного реле
Принцип работы электромагнитного реле заключается в создании магнитного потока в магнитосердечнике, наводимого от катушки. Магнитный поток притягивает якорь с контактами. Но, в таком режиме работы устройство представляло бы собой обычное промежуточное реле, поэтому для задержки замыкания контактов используется гильза. Она и создает в короткозамкнутом контуре встречный по направленности электромагнитный поток, задерживающий нарастание основного и обуславливающий выдержку временного промежутка.
Как правило, в электромагнитных моделях задержка составляет от 0,07 до 0,15 секунд, работа устройства осуществляется от цепей постоянного тока.
С пневматическим замедлением
Данный тип применяется в станочном оборудовании различных сфер промышленности, в частных случаях встречаются и гидравлические модели. Такое реле времени состоит из рабочей катушки, посаженной на магнитопровод, контактов и пневматической мембраны или диафрагмы, выполняющей роль демпфера.
Рис. 2: конструкция пневматического реле
Принцип работы пневматического реле времени заключается в том, что при подаче напряжения на обмотку в сердечнике возникает магнитный поток, приводящий его в движение. Но моментальная переброска контактов не происходит за счет наличия воздушного промежутка под мембраной. Время задержки включения будет определяться количеством воздуха в демпфере и скоростью его удаления. Для регулировки этого параметра в пневматических моделях предусматривают винт, увеличивающий или уменьшающий объем камеры или ширину выпускного клапана.
С анкерным или часовым механизмом
Конструктивным отличием реле времени с часовым механизмом является наличие пружинного устройства, которое заводится за счет электрического привода или вручную. Замедление срабатывания для него определяется положением замыкающего флажка на циферблате.
Рис. 3: конструкция реле с часовым механизмом
При появлении управляющего сигнала отпускается механизм, и пружина медленно перемещает рабочий элемент, вращающийся по шкале циферблата. При достижении установленной отметки происходит включение нагрузки путем замыкания пары контактов. Пределы выдержки времени можно выбрать специальными зажимами или установкой регулируемой ручки в определенное положение. Конкретный способ управления будет отличаться в зависимости от модели и производителя.
Моторных реле времени
Отличительной особенностью моторных реле является наличие собственного двигателя, который включается в работу вместе с катушкой. Принцип работы такого устройства приведен на рисунке ниже:
Рис. 4: конструкция моторного реле
Напряжение подается на электрическую схему, состоящую из катушки 1 и синхронного двигателя 2. После возбуждения обмоток статора в двигателе его вал приводит в движение систему зубчатой передачи 3 и 4, состоящую, как правило, из нескольких шестеренок. Вращение шестерней моторного реле приводит к механическому нажатию на рычаг, прижимающий контакты. Регулировка диапазона выдержки производится за счет перемещения фиксатора 8.
Электронных реле времени
Современные электронные реле представляют собой автоматический выключатель, принцип подачи сигнала с выхода которого регулируется настройкой R – C цепочки, параметрами микросхем или полупроводниковых элементов. Наиболее простым вариантом является совместная работа конденсатора и резистора, приведенная на рисунке ниже:
Рис. 5: принцип логической цепочки электронного реле
В зависимости от соотношения омического сопротивления резистора и емкости конденсатора, время заряда последнего и будет определять подачу напряжения питания в электронном устройстве. В данном примере приведен простейший вариант времязадающей цепочки, современные модели могут содержать более сложные структуры, включающие несколько R – C ветвей или их комбинации с транзисторами, мостами и другими элементами. Электронные модели обладают рядом весомых преимуществ, в сравнении с другими типами реле:
- Сравнительно меньшие размеры;
- Высокая точность срабатывания;
- Широкий диапазон регулировки – от десятых долей секунд до часов или суток;
- Автоматическое управление – удобная система программирования и ее визуальное отображение на дисплее.
Эти преимущества обуславливают повсеместное вытеснение электронными реле других устаревших моделей.
Цикличных
Под цикличными реле времени подразумевают такие устройства, которые выдают управляющий сигнал через какой-либо заданный промежуток времени (для подогрева чайника, открытия окон сутра, включения сигнализации на ночь и т.д.). Такое автоматическое включение имеет определенный сценарий, повторяющийся через какой-либо промежуток времени, из-за чего эту группу устройств также называют сценарными выключателями. Ранее циклическое включение осуществлялось посредством механического пружинного устройства, сегодня эта функция перешла к микропроцессорным элементам. Электронные таймеры находят широкое применение в самых различных сферах, некоторые из которых приведены на рисунке:
Рис. 6: сфера применения цикличных реле
Как выбрать?
При выборе конкретной модели реле времени необходимо руководствоваться такими принципами относительно их параметров:
- Род и величина рабочего напряжения – различные модели могут, как подключаться к бытовой сети в 220 В переменного тока, так и работать от пониженных управленческих цепей на 12, 42, 127 В и т.д.
- Допустимый ток нагрузки – определяет пропускную способность контактов реле времени без их перегрева.
- Диапазон времени срабатывания контактов и чувствительность регулировки этого параметра – определяет скорость включения реле времени, возможность его изменения в каких-либо пределах и возможный шаг регулировки.
- Конструктивные особенности и принцип работы – если по местным условиям не допускается классическое переключение контактов по соображениям взрывоопасности, необходимо устанавливать бесконтактные модели.
- Влагозащищенность и температурный диапазон – определяет допустимые параметры окружающей среды, в которых может эксплуатироваться данное реле времени.
- Тип устройства (цикличные или промежуточные) – первый из них задает некую периодичность выдаваемого сигнала, а второй выступает в качестве промежуточного звена, обеспечивающего задержку времени в уже существующей цепи.
Примеры схем подключения
В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.
Рис. 7: пример схемы подключения
Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).
Рис. 8: Еще одна схема подключения реле времени
На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме. Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.
Рис. 9: схема включения реле через контактор
Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор. В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.
Чем регулируют выдержку времени в электромагнитных реле времени?
Выдержку времени электромагнитного реле можно регулировать, из- меняя натяг возвратной пружины или изменяя величину конечного воз- душного зазора.
Как регулируется напряжение срабатывания и возврата электромагнитного реле напряжения?
У большинства электромагнитных реле тока и напряжения параметры срабатывания и возврата регулируют натяжением пружины или изменением воздушного зазора между якорем и сердечником.
Как работает электромагнитное реле?
Основные части электромагнитного реле: электромагнит, якорь и переключатель. Электромагнит представляет собой электрический провод, намотанный на катушку с ярмом из магнитомягкого материала. Якорь — обычно пластина из магнитного материала, через толкатели воздействующая на контакты.
Что такое ток возврата реле?
Реле максимального тока срабатывает, когда проходящий через его катушку ток достигает заранее установленного значения, называемого током срабатывания. При уменьшении тока до определенной величины, называемой током возврата, подвижная система реле возвращается в исходное положение.
Как настроить время на реле времени?
Механические Реле времени, например, настраиваются следующим образом.Переключатель режимов устанавливается в положение постоянной подачи напряжения;С помощью диска на лицевой стороне устройства устанавливается точное время;Для настройки интервалов времени подключения-отключения нажимаются кнопки периода;
Чем регулируют выдержку времени в электромагнитных реле времени? Ответы пользователей
Выдержка времени при прочих равных условиях определяется начальным потоком Фо уравнения. Этот поток определяется кривой намагничивания магнитной системы в .
Необходимы реле с большой выдержкой времени – от нескольких минут до нескольких часов. . (Реле времени с электромагнитным замедлением).
Она и создает в короткозамкнутом контуре встречный по направленности электромагнитный поток, задерживающий нарастание основного и обуславливающий выдержку .
Конструктивно это обыкновенные электромагнитные реле, состоящие из . В реле возврата с выдержкой времени, вначале ставится катушка, .
Регулирование выдержки времени осуществляется изменением величины воздушного зазора между якорем и сердечником, изменением натяжения пружины, .
Выделяют три основных вида устройства: Программируемые; Суточные; Циклические. Каким образом можно регулировать выдержку времени .
Одно электромагнитное реле включается очень быстро, после того как на катушку . Изменением одного из этих параметров можно регулировать выдержку времени.
Выдержку времени электромагнитных реле постоянного тока (РЭВ-800, РЭМ-200, РП-250) регулируют изменением толщины немагнитной прокладки или количества .
В электродвигательных реле выдержка времени создается за счет замедления, получаемого в . Следует сразу же отметить два отличия электромагнитных реле от .
Чем регулируют выдержку времени в электромагнитных реле
Регулирование временных параметров электромагнитных реле
Предназначено для работы в схемах промышленной автоматики. Выдержка времени создается в основном короткозамкнутой обмоткой, выполненной в виде алюминиевой гильзы. Для уменьшения зависимости выдержек времени от колебаний напряжения сети сталь магнитопровода при включении реле входит в насыщенное состояние, плавную регулировку выдержек времени осуществляют путем изменения натяга возвратной пружины. При этом изменяется как время трогания, так и движения. При возврате плавную регулировку выдержек времени можно также осуществить путем изменения натяга пружины отжимного устройства, установленного на якоре.
Ступенчатое регулирование выдержки времени при возврате можно осуществить путем изменения толщины латунной прокладки, установленной на якоре. При этом будет изменяться величина немагнитного зазора между сердечником и якорем в притянутом состоянии а, следовательно, постоянная времени цепи катушки, ток трогания и время трогания.
Диапазон регулирования выдержки времени реле при возврате от 0,5 до 1,5 сек.
Абсолютный разброс выдержки не более 10%, потребляемая мощность – 25 Вт.
Реле времени пневматическое РВП62М-312.
Предназначено для работы в схемах промышленной автоматики. Реле состоит из пневматической приставки времени и электромагнитного привода, собранных на общем основании. При подаче команды на срабатывание привод освобождает шток, соединенный с мембраной, разделяющей пневматические камеры. Шток под действием пружины начинает медленное движение по мере заполнение камеры воздухом. При этом клапан закрывает отверстие, соединяющее камеры. В конце хода шток с помощью рычага переключает контакты микровыключателя. Регулировка уставки осуществляется с помощью винта дросселирующего устройства пневмоприставки, который изменяет активную длину канала, соединяющего камеру с окружающим пространством через фильтр забора воздуха.
Диапазон регулирования выдержки времени от 0,4 до 180 сек. Абсолютный разброс не более 10%. Механическая износостойкость циклов. Потребляемая мощность 30 ВА.
Реле времени РВ-132.
Имеет часовой механизм, который выполняет роль замедляющего устройства. Для исключения влияния нестабильности напряжения сети на точность выдержек времени часов механизм приводится в действие пружиной. При этом роль электромагнитов реле сводится к освобождению пружины при включении реле и взведению ее возвратной ее при возврате. С осью ведущей шестерни часового механизма связаны подвижные контакты реле. Регулировка времени осуществляется изменением положения неподвижных контактов.
Абсолютный разброс выдержки не более 0,34 сек. Выход – 1 замыкающий и 1 – скользящий контакты. Механическая износостойкость – 5000 срабатываний.
Реле времени ВС-33.
Представляет собой электромеханическое устройство с приводом от синхронного двигателя. При подаче питающего напряжения срабатывает электромагнит сцепления. Вращение от электродвигателя предается через понижающий редуктор подвижным частям, которые по истечении заданного времени воздействуют на выходные контакты. При снятии питающего напряжения механизм реле возвращается в исходное положение и реле готово к следующему циклу.
Средняя основная погрешность на диапазоне 0,2-6 сек. равна 0,12 сек. разброс 0,12 сек.
Выход 1- замыкающий и 2- размыкающий контакты. Механическая износостойкость не менее циклов. Потребляемая мощность — не боле 8 ВА.
Реле GPM-2.
Реле быстродействующее, имеющее при напряжении В время срабатывания с и время возврата 0,02с. Активное сопротивление катушки равняется 712 Ом, индуктивность катушки при начальном положении якоря 175 мГн.
Реле времени полупроводниковое ВЛ-69.
Нижний и верхний предел установок – (0,1-9,9) сек. Приведенная погрешность – 1,5%. Выход -1 замыкающий контакт и 1 размыкающий. Механическая износостойкость не менее циклов, потребляемая мощность не более 4,5 Вт. Работа реле начинается после подачи напряжении питания, при этом снимается сигнал уставки исходного состояния счетчика и разрешается его работа. Счетчик начинает пересчитывать поступающие на его вход импульсы генератора, при заполнении счетчика появляется положительный сигнал на его выходе, открывается транзистор и включается реле. Повторный запуск реле осуществляется при подаче напряжения питания на предварительно обесточенное реле. Выдержка времени устанавливается плоским переключателями, осуществляющими изменение коэффициента пересчета счетчика импульсов.
Результаты работы:
1.2. Таблица 1- Зависимости времени срабатывания и времени возврата от силы натяга возвратной пружины
Реле времени с электромагнитным и механическим замедлением
При работе схем защиты и автоматики часто требуется создать выдержку времени между срабатыванием двух или нескольких аппаратов. При автоматизации технологических процессов также может возникнуть необходимость производить операции в определенной временной последовательности.
Для создания выдержки времени служат аппараты, называемые реле времени.
Требования, предъявляемые к реле времени
Общими требованиями для реле времени являются:
а) стабильность выдержки времени вне зависимости от колебаний питающего напряжения, частоты, температуры окружающей среды и других факторов;
б) малые потребляемая мощность, масса и габариты;
в) достаточная мощность контактной системы.
Возврат реле времени в исходное положение происходит, как правило, при его обесточивании. Поэтому к коэффициенту возврата не предъявляется особых требований, и он может быть очень низким.
В зависимости от назначения реле к ним предъявляются специфические требования.
Для схем автоматического управления приводом при большой частоте включений в час требуются реле времени с высокой механической износостойкостью. Требуемые выдержки времени находятся в пределах 0,25 — 10 с. К этим реле не предъявляются высокие требования относительно точности работы. Разброс времени срабатывания может достигать 10%. Реле времени должны работать в условиях производственных цехов, при вибрации и тряске.
Реле времени для защиты энергосистем должны иметь большую точность выдержки времени. Эти реле работают относительно редко, поэтому к ним не предъявляются особые требования по износостойкости. Выдержки времени таких реле составляют 0,1 — 20 с.
Реле времени с электромагнитным замедлением
Конструкция реле времени с электромагнитным замедлением типа РЭВ-800. Магнитная цепь реле состоит из магнитопровода1, якоря 2 и немагнитной прокладки 3. Магнитопровод укрепляется на плите 4 с помощью литого алюминиевого цоколя 5. Этот же цоколь служит для крепления контактной системы 6.
На ярме прямоугольного сечения магнитопровода устанавливается короткозамкнутая обмотка в виде сплюснутой гильзы 8. Намагничивающая обмотка 7 устанавливается на цилиндрическом сердечнике. Якорь вращается относительно стержня 1 на призме. Усилие, развиваемое пружиной 9, изменяется с помощью корончатой гайки 10, которая фиксируется после регулировки с помощью шплинта. Магнитопровод реле выполняется из стали ЭАА. Сердечник катушки имеет круглое сечение, что позволяет применять катушку цилиндрической формы, удобную в производстве. Стержень 1 имеет сечение вытянутого прямоугольника, что увеличивает длину линии касания якоря с торцом ярма и повышает механическую износостойкость реле.
Для получения большого времени при отпускании необходимо иметь высокую магнитную проводимость рабочего и паразитного зазоров в замкнутом состоянии магнитной системы. С этой целью торцы ярма и сердечника и прилегающая к ним поверхность якоря тщательно шлифуются.
Литое основание из алюминия создает дополнительный короткозамкнутый виток, увеличивающий выдержку времени (в схеме замещения все короткозамкнутые обмотки заменяются одним витком с суммарной электрической проводимостью).
У реальных магнитных материалов после отключения намагничивающей обмотки поток спадает до Фост, который определяется свойствами материала магнитопровода и геометрическими размерами магнитной цепи. Чем меньше коэрцитивная сила магнитного материала при заданных размерах магнитной цепи, тем ниже величина остаточной индукции, а, следовательно, остаточного потока. При этом возрастает наибольшая выдержка времени, которая может быть получена от реле. Применение стали ЭАА позволяет увеличить выдержку времени реле.
Для получения большой выдержки времени желательно иметь высокую магнитную проницаемость на ненасыщенном участке кривой намагничивания. Этому требованию сталь ЭАА также удовлетворяет.
Выдержка времени при прочих равных условиях определяется начальным потоком Фо уравнения. Этот поток определяется кривой намагничивания магнитной системы в замкнутом состоянии. Поскольку напряжение и ток в обмотке пропорциональны друг другу, то зависимость Ф(U) повторяет, только в другом масштабе, зависимость Ф(Iw). Если система при номинальном напряжении не будет насыщена, то поток Фо будет в сильной степени зависеть от питающего напряжения. При этом выдержка времени также будет зависеть от напряжения, приложенного к обмотке.
В схемах привода на обмотку реле времени часто подается напряжение ниже номинального, при этом реле будет иметь пониженные выдержки времени. Для того чтобы сделать выдержку времени реле независимой от питающего напряжения, магнитная цепь делается сильно насыщенной. В некоторых типах реле времени снижение напряжения на 50% не вызывает заметного изменения выдержки времени.
В схемах автоматики напряжение на питающую катушку реле времени может подаваться кратковременно. Для того чтобы выдержка времени при отпускании была стабильной, необходимо, чтобы длительность приложения напряжения к питающей катушке была достаточная для достижения потоком установившегося значения. Это время называется временем подготовки или зарядки реле. Если длительность приложения напряжения меньше времени подготовки, то выдержка времени уменьшается.
На выдержку времени реле большое влияние оказывает температура короткозамкнутой обмотки. В среднем можно считать, что изменение температуры на 10° С ведет к изменению времени выдержки на 4%. Зависимость выдержки времени от температуры является одним из основных недостатков этого реле.
Реле РЭВ811…РЭВ818 обеспечивают выдержку времени от 0,25 до 5,5 с. Изготавливаются с катушками на напряжение постоянного тока 12, 24, 48, 110 и 220 В.
Схемы включения реле времени
Время срабатывания реле при подаче напряжения очень мало, так как м. д. с. трогания значительно меньше установившегося значения. Таким образом, возможности реле с электромагнитным замедлением при срабатывании очень ограничены. Если необходимо при замыкании управляющих контактов иметь большие выдержки времени, то целесообразно применить схему с промежуточным реле РП. Обмотка реле времени РВ находится под напряжением, все время питаясь через размыкающий контакт реле РП. .При подаче напряжения на обмотку РП последнее размыкает свой контакт и обесточивает реле РВ. Якорь РВ отпадает, создавая необходимую выдержку времени. Реле РВ в этой схеме должно обязательно иметь короткозамкнутый виток.
В некоторых схемах реле времени может не иметь короткозамкнутого витка. Роль этого витка играет сама намагничивающая обмотка, замкнутая накоротко. Обмотка РВ питается через резистор Rдоб Величина напряжения на РВ должна быть достаточной для достижения потока насыщения в замкнутом состоянии магнитной цепи. При замыкании управляющего контакта К обмотка реле закорачивается, обеспечивая медленный спад потока в магнитной цепи. Отсутствие короткозамкнутой обмотки позволяет все окно магнитной системы занять намагничивающей обмоткой и создать большой запас в м. д. с. При этом выдержка времени не уменьшается даже в том случае, когда питающее напряжение на обмотке составляет 0,5 Uн. Такая схема широко применяется в электроприводе. Реле включается параллельно ступени пускового резистора в цепи якоря. При закорачивании этой ступени обмотка реле времени замыкается и с выдержкой это реле производит включение контактора, шунтирующего следующую ступень пускового резистора.
Схемы включения реле времени с электромагнитным замедлением
Применение полупроводникового вентиля также позволяет использовать реле без короткозамкнутого витка. При включении питающей обмотки реле времени ток через вентиль практически равен нулю, так как он включен в непроводящем направлении. При отключении контакта К поток в магнитной цепи спадает, при этом на зажимах обмотки появляется э.д.с. с полярностью. При этом через вентиль протекает ток, определяемый этой э.д.с., активным сопротивлением обмотки и вентиля и индуктивностью обмотки.
Для того чтобы прямое сопротивление вентиля не приводило к уменьшению выдержки времени (растет активное сопротивление короткозамкнутой цепи), это сопротивление должно быть на один-два порядка ниже сопротивления намагничивающей обмотки реле.
При любых схемах питание намагничивающей обмотки реле должно производиться либо от источника постоянного тока, либо от источника переменного тока с применением мостовой схемы на полупроводниковых вентилях.
Реле времени с механическим замедлением
Реле времени с пневматическим замедлением и с анкерным механизмом. В таких реле электромагнит постоянного или переменного тока воздействует на контактную систему, связанную с замедляющим устройством в виде пневматического демпфера или в виде часового (анкерного) механизма. Выдержка времени меняется путем регулировки замедляющего устройства.
Большим преимуществом реле времени этого типа является возможность создания реле как на переменном, так и на постоянном токе. Работа реле практически не зависит от величины питающего напряжения, частоты питания, температуры.
Пневматическое реле времени РВП, применяется в схемах автоматического управления приводом металлорежущих станков и других механизмов. При срабатывании электромагнита 1освобождается колодка 2, которая под действием пружины 3 опускается вниз и воздействует на микропереключатель 4. Колодка 2 связана с диафрагмой 5. Скорость движения колодки определяется сечением отверстия, через которое засасывается воздух в верхнюю полость замедлителя. Выдержка времени регулируется иглой 6, меняющей сечение всасывающего отверстия.
Реле времени с пневматическим замедлением позволяет очень легко регулировать выдержку времени.
Работа реле времени с замедлителем в виде анкерного механизма происходит в следующем порядке. При подаче напряжения на электромагнит якорь заводит пружину, под действием которой приводится в движение механизм реле. Контакты реле связаны с анкерным механизмом и приходят в движение лишь после того, как анкерный механизм отсчитает определенное время.
Реле времени РВП также имеет и нерегулируемые, мгновенные контакты, которые связаны с якорем электромагнита. Реле времени надежно работают при напряжении до 0,85 Uн.
Моторные реле времени
Для создания выдержки времени в 20—30 мин используются моторные реле времени.
Принцип действия моторного реле времени РВТ-1200
При срабатывании реле времени напряжение одновременно подается на электромагнит 1 и двигатель 2. При этом двигатель через муфту 3,4 и зубчатую передачу 8 вращает диски 5 с кулачками 6, воздействующими на контактную систему 7. Выдержка времени реле регулируется путем изменения начального положения диска 5.
Реле позволяет устанавливать различную выдержку времени в пяти совершенно независимых цепях. Выходные контакты реле времени имеют длительно допустимый ток 10 А.
Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Способ регулирования выдержки времени электромагнитного реле
I способа регулирования выдержки времени электромагнитного реле.
К авторскому свидетельству А. Д. Иванова, И. г1. Степанова и Б. Ф. Витмана, заявленному 14 ноября 1933 года (спр. о перв. ¹ 137477).
0 выдаче авторского свидетельства опубликовано 31 мая 1934 года.
Эксперт А. П. Селезнев
Редактор Н. Н. Григорьев (Л 6) Один из известных способов регулирования выдержки времени электромагнитных реле состоит в изменении междужелезного промежутка последнего в его рабочем (притянутом) состоянии, что можно производить изменением толщины пластинки из немагнитного металла, наклепанной на якоре. Осуществление указанного способа затрудняется необходимостью получения вышеупомянутой пластинки очень малой толщины, порядка сотых долей миллиметра.
Кроме того, при регулировании толщины обычным механическим способом, нельзя применить материала большой твердости, так как это ведет к изменению продолжительности выдержки времени реле, благодаря изнашиванию пластинки при работе.
Целью предлагаемого изобретения является устранение указанных трудностей, что достигается путем утончения травлением кислотой слоя немагнитного материала, например, хрома, нанесенного электролитическим способом на якорь реле, или увеличением толщины указанного слоя электролитическим путем.
Способ регулирования выдержки времени электромагнитного реле, оглича1ощииси тем, что утончают травлением кислотой слой немагнитного материала, например, хрома, нанесенного на якорь реле, или увеличивают толщину этого слоя электролитическим путем.
Электромагнитные реле времени
2. выдержка времени реле начинается с момента отключения катушки от сети.
Напомним, что катушки электродвигательных и электромеханических могли пи-
таться как постоянным, так и переменным током, а выдержка времени начиналась с момен
та подачи питания на катушку.
Электромагнитные реле применяют в схемах на переменном токе, но в этом случае
катушку реле включают в сеть через выпрямительный мостик.
Рис. 9.44. Электромагнитное реле времени: а ) – устройство реле; б ) влияние демпфера на время отпускания реле; 1 — катушка; 2 – сердечник; 3 – гильза;
4 – возвратная пружина ; 5 – регулировочная гайка; 6 – якорь; 7 — прокладка
Электромагнитное замедление основано на применении демпфера – элемента, за-
медляющего электромагнитные процессы. В качестве такого демпфера используют мед-
ную или алюминиевую гильзу 3 ( кольцо ), надетую на стержень магнитопровода 2
( рис. 9.44, а ) или непосредственно на катушку реле. На рис. 9.44, а якорь реле 6 показан в притянутом состоянии.
Выдержка времени в этом реле начинается с момента отключения катушки реле от питающей сети. При отключении катушки 1 её уменьшающийся магнитный поток Ф ин-
дуктирует в гильзе ( демпфере ) ЭДС взаимоиндукции ( как во вторичной обмотке транс
форматора, если считать катушку реле первичной обмоткой ).
Согласно правилу Ленца, ток в гильзе от этой ЭДС имеет такое направление, что создаваеиый им магнитный поток гильзы направлен согласнос убывающим магнитным потоком Ф. Это замедляет убывание потока в магнитопроводе реле так, что он достигнет
величины, при которой реле отпускает якорь за время большее, чем при отсутствии демп-
Это иллюстируется графиками убывания магнитного потока ( рис. 9.44, б ) при от-
сутствии демпфера ( график 1 ) и при наличии демпфера ( график 2 ). Сравнивая эти графики, видим, что время отпускания якоря реле с демпфером tбольше времени отпускания этого реле без демпфера t.
Время отпускания реле ( рис. 9.44, а ) можно регулировать, изменяя толщину ла-
тунной ( немагнитной ) прокладки 7 на якоре 6: с уменьшением толщины прокладки время
tувеличивается. Это объясняется тем, что с уменьшением немагнитного зазора δ
( толщина прокладки ) магнитное сопротивление потоку понижается и величина его возра
стает. Поэтому время на его уменьшение до значения Ф, при котором происходит от-
пускание якоря, увеличивается.
Еще одним средством регулирования tявляется изменение натяжения возврат
ной пружины 4 посредством гайки 5: чем меньше натяжение пружины, тем больше t
( рис. 9.44, график 3 ).
Электромагнитные реле постоянного тока типа РЭВ 810 имеют замедление от 0,25 до 3,8 с.
