Как сделать чтобы насос включался при открытии крана

Автоматический насос для умывальника

Многие жители общежитий, частных домов, приусадебных участков и прочих помещений, где нет центрального водопровода, испытывают неудобство связанное с водоснабжением. Для помывки рук и лица в таких помещениях широкое распространение получили умывальники «мойдодыр». см. рис:

Умывальник представляет собой стойку на ножках, в которую встроена раковина, а сверху размещена ёмкость — бачок с ручным клапаном. Недостатком таких умывальников является малолитражная ёмкость всего 17 литров, поэтому приходится периодически добавлять туда воду, особенно если у такого умывальника много пользователей. Бак размещён сверху, поэтому не совсем удобно заливать туда воду. Со временем в баке появляются отложения, приходится его снимать, мыть и чистить. Неудобно из ручного клапана умывальника наливать воду в чайник, неудобно мыть посуду. Приходится дополнительно держать на кухне ведро с водой, чтобы ковшом черпать от туда. Но есть ещё один главный недостаток — умывальник «мойдодыр» не очень красиво смотрится в современной кухне. Многие мечтают поставить в общежитии небольшой красивый гарнитур с мойкой, такой же как в благоустроенной квартире, см рис:

Это пожалуй мечта каждой хозяйки, поставить в общежитии такой гарнитур да ещё с водой в кране. Соседи по комнате будут просто завидовать! Но отсутствие водоснабжения не даёт реализовать эту идею и приходится довольствоваться умывальником «мойдодыр».

В этой статье я хочу вам рассказать, как избавиться от умывальника «мойдодыр» и как оживить красивую мойку, сделать так, чтобы вода бежала из крана точно так же как в благоустроенной квартире.

В современной мойке под раковиной есть шкаф, в который спокойно может поместиться ёмкость с водой (фляга 30. 40 литров). В данную ёмкость необходимо опустить погружной насос, который с помощью шланга будет соединяться с датчиком протока и краном. см. рис:

При открывании крана насос будет автоматически включаться, при закрывании — отключаться. В данном устройстве используется малогабаритный насос производительностью около 800 л/ч (данные взяты от производителя насоса). Этого вполне хватает, чтобы помыть руки и лицо, набрать воды в кастрюлю или чайник, помыть посуду.

Устройство состоит из датчика протока, насоса, крана, схемы управления и блока питания: датчик протока представляет собой подвижную крыльчатку с магнитом и датчиком холла. На али есть много разновидностей датчиков протока (ссылка). При работающем насосе и открытом кране проток воды заставляет крыльчатку вращаться. При вращении крыльчатки на выходном выводе этого датчика появляются прямоугольные импульсы. см рис:

Погружной насос (на али) представляет собой бесщёточный двигатель с вращающим магнитным ротором, на валу которого расположена крыльчатка. Большое преимущество такого насоса в том, что магнитный ротор находится в отдельном стакане и не имеет сальника. Под крышкой находится резиновая прокладка. Влаге трудно пробраться к обмоткам и электронной части моторчика. Внешний вид насоса 800 л/ч показан на рис:

Рассмотрим поэтапно работу устройства: для того, чтобы устройство работало нужно осуществить первоначальный запуск. Систему нужно заполнить водой. После подачи питания на устройство, сразу же включается насос и производится заполнение системы. Кран при этом должен быть открыт. После того как вода побежит из крана его необходимо закрыть. Насос отключится самостоятельно. Устройство готово к работе. Предположим, что нам нужно помыть руки. Поскольку система заполнена водой, то при вращении барашка при выключенном насосе, вода из горлышка крана будет пытаться убегать обратно во флягу. В этот момент провернётся крыльчатка датчика протока и микроконтроллер получит пусковой импульс. Включится насос и вода побежит из крана в раковину. После помывки рук и закрывании крана крыльчатка датчика протока перестанет вращаться. Микроконтроллер перестанет получать импульсы и выдаст команду на отключение реле и остановку насоса.

Рассмотрим электрическую схему устройства: Питается устройство от внешнего стабилизированного источника питания напряжением12в, выходной ток 2..3а. Можно применить импульсный, либо трансформаторный блок питания. Сердцем данной установки является микроконтроллер PIC12F629, к выводу 2 (GP5) которого подключен датчик холла, а с вывода 7 (GP0) сигнал поступает на базу транзистора, который управляет реле. С помощью нормально открытого контакта реле происходит коммутация электродвигателя насоса. Диод, шунтирующий обмотку реле служит для гашения электрических всплесков при отключении реле, тем самым защищает транзистор от электрического пробоя. Конденсатор на входе 0,1 мкф предотвращает попадание помех. Напряжение на питающую ногу 1 микроконтроллера и датчик холла поступает от источника стабилизированного напряжения 5в выполненного на микросхеме L78I05. Для индикации, настройки и проверки работоспособности схемы установлены контрольные светодиоды. Синий светодиод служит для контроля работы датчика протока, красный светодиод — для настройки программ, зелёный светодиод показывает работу насоса.

.

Данное устройство имеет 7 программ управления. Перед первоначальным пуском необходимо будет выбрать программу для эксплуатации установки.(для автоматического режима рекомендую выбрать 6-ую программу). Для того чтобы зайти в режим программирования нужно при отключенном питании нажать кнопку «прогр» и удерживать её, не отпускать! После чего подать питание на схему. Мы вошли в режим программирования. Удерживать кнопку «прогр» и смотреть сколько раз моргнёт красный светодиод. Количество миганий соответствует номеру программы. После выбора программы отпустить кнопку «прогр» и отключить питание. Программа записалась в память микроконтроллера. Затем снова включить питание. Устройство с выбранной программой готово к работе.

Устройство содержит семь программ и каждая программа может применяться по выбору пользователя. Описание программ: 1) При подаче питания включается насос и отключается при прекращении подачи питания (режим без датчика); 2) При подаче питания включается насос и отключается самопроизвольно через 30 сек (режим без датчика); 3) При подаче питания включается насос и отключается самопроизвольно через 1 мин (режим без датчика) ; 4) При подаче питания включается насос и отключается при закрытии крана (режим с датчиком); 5) Насос включается при открытии крана (при смене фронта импульса датчика) и отключается при закрытии крана (режим с датчиком); 6) Насос включается при открытии крана (при двойной смене фронта импульса датчика) и отключается при закрытии крана (режим с датчиком); 7) Насос включается при открытии крана (при тройной смене фронта импульса датчика) и отключается при закрытии крана (режим с датчиком).

Примечание: программы 5, 6, 7 — однотипные, отличаются количеством изменяющих фронтов импульсов для управления пуском. Применяются программы 6 и 7 при использовании пользователем длинного шланга, когда при закрытии крана возможен обратноход крыльчатки датчика протока.

Схема расположения элементов на печатной плате:

Печатная плата изготовлена из одностороннего стеклотекстолита толщиной 1,5 мм, размерами 65х30 мм;

После сверления и обработки текстолита, устанавливаются и запаиваются компоненты;

Устройство уложено в пластиковую коробку. Сбоку просверлены отверстия для вывода проводов. Крышка изготовлена из прозрачного материала, чтобы была возможность наблюдать за состоянием светодиодов.

В крышке коробки просверлено отверстие и установлена кнопка выбора программ. Датчик протока, провод питания и электродвигатель насоса подключены к клеммным колодкам:

Правильно собранное устройство после заливки прошивки, подачи питания и установки нужной программы начинает работать сразу и в налаживании не нуждается.

При монтаже и сборке данного устройства соблюдайте правила электробезопасности!

Автоматика для насоса без гидроаккумулятора – назначение и виды

Автоматика для насоса без гидроаккумулятора необходима для обеспечения нормальной подачи воды в дом. После того, как человек пробурил на своем участке скважину, он начинает ее обустраивать. Важно не только, в правильном порядке проложить трубу, но и настроить всю конструкцию. Если вы сомневаетесь в собственных силах, лучше обратиться к опытным специалистам. они обладают необходимыми знаниями и навыками и помогут осуществить все монтажные работы.

Что представляет из себя агрегат и для чего он нужен

На участках, где нет возможности подключиться к централизованному водообеспечению, пользователи обустраивают себе скважины. В них они опускают насосное оборудование. Автоматика способна обеспечить нормальное функционирование всей системы. С ее помощью можно контролировать множество параметров – давление, температуру, распределение жидкости по установке. Чтобы вся конструкция работала исправно, желательно монтировать несколько таких агрегатов и следить за величиной давления. Устройство состоит из таких узлов:

• распределяющего коллекторного оборудования, которое способно обеспечить подачу жидкости в несколько точек для забора;
• датчика, который будет запускать или отключать агрегат, реагировать на изменение величины давления в установке;
• манометра, который необходим для определения величины давления в установке;
• датчика, который выключает агрегат, если уровня жидкости в конструкции недостаточно.

На современном рынке представлено множество моделей автоматических устройств, которые обеспечивают комфортное использование жидкости. Каждый агрегат обладает отличиями во внутреннем механизме, функциях, а также в стоимости.

Типы приспособлений

Блок автоматики для насоса без гидроаккумулятора бывает трех типов:

• первого поколения;
• второго;
• третьего.

К первому виду относятся агрегаты, которые обладают простым механизмом. С их помощью не удастся создать конструкцию, которая работает автоматически.

Агрегат первого поколения

Зачастую такие приборы являются механическими. Датчик, который определяет давление является наиболее полезным элементов во всей конструкции водообеспечения жилой постройки. Внутри аппарата находится капсулка с пружинкой. Она способна замкнуть контакт, если величина давления слишком маленькая. После того, как жидкость перестает подаваться в трубы, мотор начинает подкачивать воды и тем самым, размыкает клеммы. Использовать такой тип необходимо вместе с баком-накопителем. На корпусе агрегата должен быть элемент, который будет показывать величину давления.

Гидроаккумулятор представляет из себя резервуар, внутри которого находится жидкость. С его помощью удается смягчить гидравлические удары в установке и избежать частого включения прибора. Внутри бака находится резинка, которая выдавливает жидкость. Чтобы она выполняла свои функции, величина давления должна увеличится.

Когда кран открывается, жидкость дальше поступает по трубам, а резинка наполняется воздухом. Если величина давления снизится, то цепь питания снова замыкается, прибор включается и бак наполняется жидкостью. Зачастую гидроаккумулятор изготовлен из нержавеющего металла. Вся конструкция должна еще быть оснащена дополнительным датчиком, который препятствует работе без жидкости, и поплавком. Поплавок контролирует степень нагрева внутренних компонентов механизма и препятствует их перегреву. Его закрепляют на стенке, он также может быть уже встроен.

Вместо него пользователь может подключить электролитическое приспособление. Он размещается внутри скважины и представляет из себя два проводника, которые могут замкнуть цепь, если они будут находится в жидкости. Кроме того, может быть вмонтирован пресс-контроль. Он будет состоять из магнитной шторки, которая должна быть опущена в жидкость и геркона. Если в установке есть теплоноситель, то шторка поднимется и замкнет цепь. Если наоборот, она отключить подачу энергии.

От размера лепестка будет зависеть, как быстро сработает защита. Есть некоторые модели, которые нуждаются в дополнительной настройке. Датчик для определения потока монтируют на наружный агрегат. Из-за наличия особенностей внутреннего механизма, в защите от работы без жидкости, он не нуждается.

Также можно установить блокиратор для работы без жидкости. Он поможет избежать сгорания прибора. Его монтируют вместе с другими компонентами конструкции. Механизм его работы достаточно простой. Он будет размыкать цепь, если внутри установки будет недостаточное количество жидкости. Его можно настроить под конкретную систему. Зачастую такой элемент монтируют на устройства, которые расположены на поверхности.

Аппарат второго поколения

Такой тип приспособлений включает в себя электроагрегат с датчиками, которые помогают обеспечить автономное водообеспечение жилой постройки. Электронный аппарат должен быть установлен на насосное устройство без гидроаккумулятора. Это связано с тем, что его датчик работает постоянно, а, чтобы не возникало гидроудара, в баке должно быть хотя бы пять литров жидкости.

Внутри такого элемента находятся компоненты, которые определяют температуру. Они контролируют, что сам механизм не перегревался. В таком приспособлении все необходимые компоненты расположены в одном корпусе и обладает дисплеем для отображения информации.

Внутри элемента находится блокиратор работы без жидкости и пресс-контроль. Достоинством таких установок является то, что они не занимают много места и не нужно монтировать гидробак. Управление может быть, как механическим, так и электронным. К сожалению, аппарат часто ломается. Это связано с тем, что он работает на максимальной производительности. Чтобы избежать поломки, необходимо его настроить. Если блок модульный, то его работоспособность будет зависеть от напряжения в сети. Если будут сильные перепады, внутренний механизм может сломаться.

Приборы третьего поколения

Такой тип устройство обладает высокой надежностью, мощностью и стоит дороже. На нем есть приспособление, которое помогает отрегулировать скорость оборотов. Наиболее важной его частью является частотный преобразователь. С его помощью можно снизить нагрузку на мотор, увеличить период эксплуатации и уменьшить потребление энергии.

Во время работы насосного оборудования элемент снижает его мощность. Из-за того, что он стоит дороже, его не все потребители монтируют в установку. В такой конструкции должны быть установлены компоненты, которые защищают от перепадов напряжения. Это поможет избежать сгорания механизма, а также его перезапуск.

Для таких установок лучше монтировать шкаф для управления. Он чем-то напоминает электрический щиток. Он важен для погружных насосов. С его помощью можно осуществлять настройку работы всей конструкции. Это особенно актуально, если прибор находится в скважине.

Преимущества и недостатки элемента

Автоматика для скважинного насоса без гидроаккумулятора обладает следующими плюсами:

• благодаря большому разнообразию моделей, каждый пользователь сможет выбрать для себя подходящую;
• в комплект автоматики уже входят все необходимые элементы, она полностью готова к монтажу;
• способна обеспечить плавную работу всей установки, предотвратить поломку или аварийную ситуацию.

Однако, как и каждая техника, приспособление обладает своими минусами:

• готовая конструкция будет стоит несколько дороже, чем отдельные ее элементы;
• если у человека есть определенные знания, он может подобрать узел так, чтобы он идеально подходил под конкретную установку;
• автоматику нельзя устанавливать вместе с вибрационными моделями, она не приспособлена под их величину давления.

Важно! Если вы сомневаетесь, что сможете правильно подобрать элементы, необходимо пригласить мастера на дом. Он осмотрит готовую установку и поможет подобрать необходимое приспособление. Оно будет отвечать всем ее требованиям.

Типы насосных агрегатов

Перед тем, как выбрать автоматику для насоса скважины без гидроаккумулятора, рассмотрим механизм работы насосного оборудования. Это поможет понять, как увеличить эффективность его работы и уменьшить потребление энергии. Погружная модель бывает центробежной и вибрационной.

В них нужно закачивать жидкость перед запуском. Такое оборудование может поднять жидкость с глубины около десяти метров. Если этот параметр больше, то необходимо монтировать другой аппарат. Вибрационная конструкция функционирует за счет деформации резинки. Во время ее колебаний, величина давления выравнивается в установке и жидкость закачивается.

Центробежная модель будет работать за счет вращательных движений лопастей внутри механизма. Они создают определенную величину давления и перемещают жидкость. Такие конструкции пользуются популярностью среди домовладельцев, благодаря своей приемлемой цене и простате монтажа.

Зачастую автоматика обладает пультом, чтобы ею было легче управлять – выставлять необходимую величину давления, скорость оборотов, измерять поток. Также она обладает защитой от проникновения воздушных масс во внутрь. Если поступает сигнал, что в емкости недостаточное количество жидкости, то мотор прибора не будет запущен.

Обратите внимание! Очень часто для удобства управления всей конструкцией монтируют щиток. Пользователю не придется вытаскивать агрегат наружу, чтобы настроить.

Поверхностная модель не используется для поднятия теплоносителя с большой глубины. На них установлена простая автоматика, без дополнительных модулей. Зачастую монтируют в установку гидроёмкость, датчики для определения величины давления. Более дорогостоящие конструкции дополнены элементами, которые определяют температуру и обороты мотора.

Особенности монтажа элемента

Устройство автоматики Джилекс дает возможность насосному агрегату работать автоматически. Блок разрешает запускать агрегат при пониженном давлении во время открытия кранов или выключать его, если нет движения ресурса в трубах при закрытых кранах.

Перед тем, как приступить к монтажным работам, важно знать, как подключить все элементы. Различные блоки могут иметь свои особенности. Такая информация содержится в техпаспорте устройства.

Подключение элемента состоит из следующих шагов:

• Для начала, нужно выбрать место, где будет монтироваться автоматика. Его нужно выбрать в промежутке трубы от подачи насосного оборудования до первого крана.
• Установить агрегат нужно так, чтобы отверстие входа соответствовало направлению движения жидкости на выходе оснащения. Необходимо, чтобы отверстие для выхода было направлено в сторону потока жидкости в магистрали.
• Необходимо обследовать все соединения на герметичность.
• Если прибор может выдержать рабочий натиск больше десяти бар, на входе в панель нужно установить редуктор давления.
• Схема соединения блока к электропитанию расположена на кожухе монтажной платы. Эту схему следует соблюдать, во время подключения к электросети. Кабель должен быть устойчивым к термическим нагрузкам до 99 градусов.

Оптимальная величина давления для запуска агрегат зачастую полторы атмосферы. Чтобы изменить эту настройку, пользователю на верхней панели нужно покрутить регулировочный винт. Труба с насосным оборудованием должна быть уложена на ровную поверхность. В петлю на корпусе аппарата нужно вдеть веревку. Она необходима для подстраховки от падения. После этого можно прикрепить провода для подачи питания. После того, как проверены все элементы соединения, насосное оборудование можно опустить в жидкость. Отверстие скважины должно быть накрыто колпачком, чтобы в нее не попадал мусор. Провод вначале вставляется в датчик для регуляции величины давления, а потом в шкаф.

Если монтажные работы были проведены без ошибок, можно подать жидкость. Для этого нужно открыть кран и спустить воздух из установки. После этого, можно приступать к регулировке величины давления. Стандартная отметка для нижнего предела составляет полторы атмосферы, а для верхнего – две с половиной или три атмосферы.

К насосному аппарату нужно прикрепить трубу, ширина которой составляет 20-40 мм, а на конце нее должен находится обратный клапан. Он необходим для того, чтобы теплоноситель не возвращался обратно по трубопроводу.

Обратите внимание! Длины трубы должно хватить, чтобы агрегат был погружен в жидкость. Погружать нужно не меньше, чем на один метр. Это поможет избежать попадания воздушных масс в установку.

Рекомендации по выбору элемента и его использованию

Перед тем, как подобрать агрегат, нужно понять, на какую высоту должна быть подана жидкость. Стандартными параметрами величины давления являются от полутора до трех атмосфер. А чтобы поднять жидкость с глубины, на каждые пять метров к этой величине нужно добавить пол атмосферы. Поэтому, если постройка состоит из двух этажей, то оптимальная величина давления составляет от двух до трех с половиной атмосферы.

Также необходимо в обязательном порядке монтировать на насосный агрегат блок, который поможет избежать возникновения поломки из-за перепада напряжения. Автоматика будет выступать в качестве стабилизатора мощности тока. Если величина его будет критической, поступит сигнал на отключение насоса. Перед использованием агрегата, его нужно настроить. Величина давления для каждой скважины или установки может быть различной.

Помните! Если вы не знаете, как настроить элемент, лучше вызовите мастера на дом. Он поможет осуществить монтаж необходимых компонентов и их настройку.

Нужно монтировать автоматику только в том случае, если есть такая потребность. К примеру, если пользователь решил создать автономную конструкцию. Чтобы полить приусадебный участок, дополнительный агрегат не нужен. Однако, необходимо правильно подобрать насосное оборудование. Если он будет работать рывками, это может привести к неисправности.

Элемент для управления всей конструкцией должен находится в чистом и сухом месте. Это важно, так как из-за влаги может появиться окись на контактах и произойти замыкание. Также, к месту должен быть легкий доступ. Это необходимо, в том случае, если возникнет поломка или нужно поменять настройки.

Пользователю, чтобы увеличить период эксплуатации элемента, нужно периодически проводить профилактические мероприятия:

• перед включением всей конструкции нужно проверять герметичность соединений;
• осуществлять проверку наличия смазки внутри подшипников;
• осуществлять очистку фильтра от грязи;
• в обязательном порядке установить датчик, который отключит агрегат, если уровень в жидкости в емкости недостаточный;
• если аппарат долгое время не включался, нужно сделать ревизию основных его узлов.

Многие мастера советуют домовладельцам раз в месяц запускать прибор. Это поможет загрязнениям не осесть внутри механизма. Перед покупкой аппарат нужно учесть требуемые характеристики, которые подойдут для конкретной установки. Если во время профилактики были обнаружены неисправности, следует как можно быстрее обратиться в специализированный центр. В нем проведут диагностику основных элементов аппарата и заменит их на новые.

Наиболее популярными являются устройства таких заводов-изготовителей: Grundfos, Pedrollo, Wilo, Speroni. Кроме того, садоводам также нравятся товары Karcher, Gardena, Al-ko. Каждая фирма пользуется популярностью и изготавливает устройства и инструменты высокого качества. Из отечественных моделей можно выделить такие фирмы: Малыш, Belamos, Зубр, Ставр, Unipump. Цена таких агрегатов в два-три раза меньше. Если пользователь ограничен в средствах, то он выбирает заводов-изготовителей РФ.

Неисправности оборудования

Каждый агрегат рано или поздно может сломаться. Во многих колодцах не всегда находится прозрачная жидкость. Соли могут осесть на внутреннем механизме и привести к его поломке. Поэтому прибор нужно периодически очищать от загрязнений. Аппарат может еще сгореть от перепада напряжения, плохого качества теплоносителя, неправильного монтажа основных деталей. Поэтому, если потребитель не знает, как правильно настроить и подключить основные узлы конструкции, лучше обратиться к опытным специалистам. Они обладают необходимыми знаниями и навыками.

Если потребитель заметил, что прибор начал работать с рывками, нужно проверить величину давления в установке, посмотреть нет ли утечки, правильно ли подсоединены все элементы, исправны ли датчики. Все профилактические работы нужно осуществлять в выключенном состоянии. Если будут обнаружены сломанные компоненты, их нужно незамедлительно заменить на новые.

Коротко о главном

Насосное оборудование необходимо для обеспечения жидкости жилого строения. Если пользователь хочет, что установка работала в автоматическом режиме, необходимо вмонтировать в нее автоматику. Она поможет избежать работы без жидкости, снижения величины давления, перегрева основных узлов, создания аварийной ситуации. На рынке представлены модели различных поколений. Необходимо пользователю выбрать ту, которая подходит для его насосного оборудования и скважины. Монтаж готового агрегата не сложный, важно придерживаться инструкции.

Как вы считаете, на сколько трудно самостоятельно установить автоматику в систему?

Как сделать чтобы при открытии крана включался насос в колодце

Для материала PC40: Температурный диапазон низких потерь 80. 100 °C. Температура Кюри 215 °C. Максимальная температура провода в эмалево-лаковой изоляции (типа ПЭЛ и пр.) не более +105 °C. Итого, трансформатор не должен греться выше +100 °C. И ещё замечание по конструкции. Судя по фото, вы крепите половинки сердечника обычной ПВХ изолентой. При нагреве она размягчается и не стягивает половинки. Изолентой конечно дёшево, но применяйте хотя бы майларовую.

Да не. Мужские там имена, имхо. Просто они там вдвоём с этим усилителем мудохаются. Елфинов Александр и его друг Анастас. Вот и закодировали свои имена в один ник. : Анастас и я — Елфинов А.

Включение насоса при открытии крана: правильно ли это и почему так происходит

Водоснабжение частного дома – вопрос деликатный для большинства владельцев, у которых отсутствует подключение к центральному водопроводу. Использование колодцев решает проблему, но далеко не полностью. Для более комфортного проживания и постоянного водоснабжения применяют насосное оборудование. Насосные станции или комплексы полностью адаптированы под конечного потребителя.

Автоматическое включение насоса при открытии крана происходит в нужный момент, а вода подается в том количестве, которое необходимо.

Устройство и работа автоматической системы подачи воды

Система автоматической подачи жидкости представляет собой взаимосвязанный комплекс оборудования, отвечающего за своевременный забор, подготовку, перекачку и подачу воды по трубопроводу. Комплекс обеспечивает равномерное давление в системе без внешнего вмешательства и контроля, способствуя оптимальному распределению нагрузок на оборудование и снижению затрат на электрическую энергию.

Как все устроено

Чтобы понять, как устроены станция или кран насос для подачи воды, необходимо детально изучить их схему и комплектующие. Насос является сердцем всей системы. Но для полноценной ее работы одного насоса недостаточно. Устройство подачи – стартовое звено во всей цепи и располагается, как правило, в колодце или водяной скважине.

Открытые водоемы из рассмотрения исключать нельзя, но для водоснабжения частных домов они используются редко. Со вспомогательным оборудованием насос соединяется при помощи трубопровода. Для правильного функционирования системы обязательным звеном рассматриваемой цепи являются ниппеля и обратные клапаны, которые препятствуют оттоку жидкости из трубы.

Оставшиеся элементы рассматриваемого комплекса расположены на поверхности, и следующий из них – крестовина. Крестовина – второй по важности элемент после блока управления. В ней расположен датчик уровня давления, отвечающий за контроль состояния напора в системе и подающий сигналы в щит управления при возникновении колебаний.

Уточнить по наличию

Уточнить по наличию

Изменение давления может быть вызвано потребляющими звеньями, к которым относят запорную арматуру, сантехнические узлы, стиральные и посудомоечные машины, а также прочие бытовые приборы. Все внешнее оборудование подключается к системе при помощи напорных труб и питается напрямую от крестовины насосной станции.

Осталось рассмотреть два звена водопроводного комплекса, без которых автоматическая подача воды была бы невозможна. Речь пойдет про гидроаккумулятор и блок управления. Гидроаккумулятор (ГА), в простонародье называемый мембранным расширительным баком, используется для поддержания оптимального давления в системе.

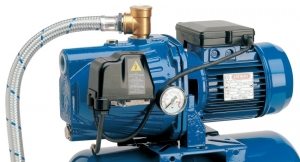

Мембранный бак обязательно используется с реле давления, являющимся частью управляющего блока. Реле является регулируемым и может быть настроено таким образом, чтобы насос срабатывал и прерывал работу при достижении необходимого уровня давления.

Эксплуатация и функционирование оборудования происходит от питания электрической сети 220-230 Вольт. В управляющий щит происходит подводка электрического кабеля, который питает автоматические выключатели, предназначенные для работы и защиты насосной станции.

Принцип действия

Ранее было отмечено, что система автоматической подачи воды начинает функционировать при возникновении колебаний уровня давления. Колебания могут быть вызваны бытовыми приборами или же обычным открытием крана для удовлетворения различных потребностей. Автоматическое включение насоса при открытии крана снижает уровень давления в системе, приводя в действие блок управления, который считывает состояние системы и передает управляющие сигналы основным узлам.

Обзор одного из владельцев насоса для воды, как на самом деле устроен процесс автоматической подачи жидкости и что для этого необходимо

Крестовина, с которой соединены все узлы, основываясь на показаниях манометра, подает сигнал о снижении напора в системе. Блок управления следит за состоянием реле давления. Реле при достижении настроенной отметки минимального уровня давления посылает сигнал в щиток, который запускает насос для восполнения запаса использованной жидкости и нагнетания необходимого напора. При функционирующем потребителе подающее устройство функционирует непрерывно.

При отсутствии водопотребления насосное оборудование должно восполнить объем жидкости, который был ранее использован. Насос работает и заполняет гидроаккумулятор до тех пор, пока давление в системе не достигнет настроенной владельцем максимальной отметки, и реле давления не подаст сигнал в управляющий блок для прекращения питания.

Как работает автоматика и защитные механизмы

Принцип того, как работает насос автомат, прост: по достижению необходимого напора в системе срабатывает автоматический выключатель, расположенный в щитке управления, который отключает питание насоса.

Это необходимо для того, чтобы в трубопроводе поддерживалось оптимальное давление. В случае неправильно настроенной работы реле давления насос не прекратит свою работу, что может привести к разрывам трубопроводной сети или мембранного бака. Кроме того, в управляющем щите расположены дополнительные датчики защиты, предназначенные для реагирования в случае увеличения нагрузки в сети.

Однако при отсутствии соответствующего контроля и несвоевременном отключении постоянно работающее устройство также может вызвать потоп в жилом помещении, а при интенсивных нагрузках даже привести к выходу из строя. Поэтому, исходя из описания, представленного выше, наблюдается закономерность, что все звенья цепи взаимосвязаны друг с другом. Неправильная настройка определенного элемента или его отсутствие приводят к невозможности полноценного функционирования всей системы в целом.

Основные виды автоматики, принцип работы и схемы подключения

Наиболее распространенная классификация определяет три разновидности автоматических элементов, которые устанавливаются на водяные насосы различного предназначения.

Описание существующих способов автоматизации насосного оборудования, преимущества и недостатки

Их главное отличие – конструктивные особенности, определяющие степень или количество возможных настроек автоматических процессов.

Первый тип автоматики

К данной группе приборов относят, как правило, самые распространенные и простые по конструкции контрольные устройства, которые рассчитаны только на операции включения и отключения. При помощи рассматриваемых приборов происходит автоматизация поверхностных насосов, а также ряда колодезного, скважинного и дренажного оборудования. Автоматы включения/выключения можно ещё встретить на некоторых моделях циркуляционных насосах и упрощенных насосных станциях.

В качестве примера приборов первого типа рассматривают реле давления, поплавковый выключатель и устройство сухого хода.

Реле давления – наиболее часто встречаемый вариант. Принцип его работы был описан ранее. Можно сказать, что реле давления представляет собой модернизированный поплавковый выключатель, т.к. в основе его работы заложен тот же принцип.

Поплавковый выключатель находится в верхней точке системы (соответствует максимальному уровню давления) и срабатывает на включение, когда в емкости происходит падение уровня воды ниже допустимой отметки.

Преимуществами данной группы устройств является дешевизна и надежная конструкция. К недостаткам относят ограниченный перечень автоматически выполняемых операций.

Вторая группа автоматических устройств

Вторую группу образуют конструктивно более сложные автоматические устройства. Сложная конструкция определяется количеством выполняемых функций. Устройства используют электронную схему, с которой связаны различные виды датчиков, установленных не только на насос, но и в других элементах системы.

Конструктивные особенности позволяют одновременно контролировать несколько процессов, к которым относятся:

1. аварийное отключение насоса (в случае скачков напряжения или перегрева двигателя насоса);
2. обеспечение защиты от холостого (сухого) хода;
3. контроль и регулировка температуры.

Третий сегмент автоматических контроллеров

Последнюю группу оборудования составляет электронная автоматика. Электронные системы предназначены для сложных напорных насосных станций, использующихся для питания многоэтажных домов. Конечно, такие системы могут быть установлены и в частных домах. Однако их себестоимость говорит о нецелесообразности использования на небольших объектах.

Электронная автоматика используется для постоянного контроля работы оборудования. В зависимости от потребностей и нагрузок двигатели насосных станций могут использовать один из нескольких режимов работы. Устройства третьего поколения обеспечивают распределение нагрузок именно в той степени, которая необходима, параллельно выполняя функции двух предыдущих типов автоматики.

На что обратить внимание

Автоматизация насосного оборудования позволяет воплотить в реальность желания большинства владельцев частных домов, когда открываешь кран, включается насос, и вода подается под одинаковым напором. А вот как сделать чтобы насос включался при открытии крана каждый решит для себя самостоятельно. Кому-то будет достаточно использовать первый или второй тип автоматики. Некоторые пойдут дальше, модернизировав насосную станцию при помощи электронных схем. У каждого из способов имеются преимущества и недостатки, которые были описаны ранее.

А вот какой из способов лучше установить предлагаем обсудить в разделе «Комментарии», расположенном ниже данной статьи.

Работа насоса на закрытую задвижку: в чем особнность

Насосное оборудование необходимо для ускорения перемещения жидкости по трубопроводу. Многие пользователи его монтируют, если отсутствует централизованное водообеспечение. Его также устанавливают в конструкцию для ускоренного обогрева помещения. Потребителю необходимо следить за тем, чтобы детали устройства не перегревались. Работа насоса на закрытую задвижку возможна, только на нагнетательной трубе. Это позволяет избежать перегрузку мотора.

Особенности устройства

Запуск насоса на закрытую задвижку осуществляется только на специализированном трубопроводе. Весь процесс не может длится дольше двух минут. Чтобы понимать механизм работы агрегата, разберемся с его техническими конфигурациями.

Устройство устанавливают для обеспечения передвижения жидкости по трубам и создание приемлемого микроклимата в помещении. В открытых установках теплоноситель передвигается самотеком, поэтому в котел попадает уже остывшая жидкость. Насосное оборудование позволяет воде быстрее циркулировать и попадать в котел еще теплой. Поэтому на ее подогрев необходимо затратить меньшее количество энергии. Это позволяет снизить на 20-30% расход топлива.

Жидкость попадает в камеру через отверстие. Благодаря лопаткам агрегат проталкивает теплоноситель по трубам. Внутренне устройство чем-то напоминает центробежную модель. Внутри емкости есть мотор с колесом, который защищен от проникновения влаги. Отрегулировать температурный режим можно с помощью изменения нагрева теплоносителя или скорости перемещения. В аппаратах зачастую есть три режима скорости работы.

Основными элементами агрегата являются:

• крыльчатка, которая приводит в движение другие элементы;
• мотор;
• корпус, в котором находятся все детали;
• дополнительные компоненты, помогающие устройству исправно работать.

На многих агрегатах установлена автоматика, которая помогает защитить оборудование от работы без жидкости и перепада напряжения в сети. Все элементы находятся в герметичном корпусе. Оборудование, которое погружают в скважину, нет охлаждения воздушными массами. Поэтому в моделях дополнительно установлен мотор с вентилятором, который прогоняет поток воздуха и отводит тепло от механизма.

Помните! Жидкость, которая проходит через агрегат, должна быть чистая без грязи и твердых частиц, которые могут спровоцировать появление неисправности. Камешки могут застрять во входном шланге. Это значительно снизит мощность оборудования. В таком случае нужно установить фильтр, который увеличит период эксплуатации прибора и упростит его обслуживание.

Достоинства агрегата

Прибор помогает обеспечить принудительное передвижение теплоносителя по конструкции. Кроме этого, он обладает и другими преимуществами:

• быстрый подогрев теплоносителя;
• агрегат обладает высоким КПД;
• прибор является надежным, потребителю не нужно затрачивать много сил на поддержание механизма в рабочем состоянии;
• обеспечение бесперебойной работы всей конструкции.

Помните! Чтобы вся установка работала исправно, нужно правильно выбрать модель, которая будет отвечать всем требованиям.

Типы оборудования

Промышленная модель отличается от других простатой и надежностью своего внутреннего механизма, возможностью откачивать жидкость с большой глубины. Она обладает хорошей производительностью и небольшим потреблением энергии. Бытовой агрегат можно использовать для водообеспечения жилого помещения, полива и очищения жидкости.

Погружной насос для колодца с автоматикой: типы и принципы работы

Любой владелец загородного дома или дачи знает насколько важно бесперебойное снабжение водой в условиях отсутствия централизованного водопровода. В былые времена люди обходились колодцами, из которых воду черпали ведрами. Сегодня к колодцам добавились скважины, а подъем воды на поверхность осуществляется электрическими насосами. Вершиной технического прогресса в этой области по праву может считаться погружной насос для колодца с автоматикой. Он не только снабжает водой все домашнее хозяйство, но и делает это без серьезного вмешательства человека.

Погружной насос в колодце обеспечит бесперебойное водоснабжение

Назначение и типы насосов для подачи воды из скважин и колодцев

Все насосы погружного типа обеспечивают подъем воды на поверхность с определенной глубины, которая зависит от мощности агрегата, и доставку ее до потребителя. Отличительной особенностью таких насосов является то, что они опускаются частично или полностью в толщу воды. По принципу действия можно различить два различных типа погружных насосов для колодца. С автоматикой или без нее, они бывают:

• вибрационные. Основным рабочим элементом таких насосов является подвижный поршень, который и создает давление воды при своем возвратно-поступательным движении. Оно обеспечивается электродвижущей силой катушки индуктивности, к сердечнику которой жестко крепится через шток поршень. На катушку подается ток напряжением 220 В, который создает магнитное поле, вызывающее движение сердечника вместе с поршнем. При втягивании поршня, в рабочую камеру затекает вода. Дойдя до предельной точки, поршень размыкает контакты и отключат магнитное поле. Под действием пружины поршень с силой давит на воду, создавая давление. Этот процесс постоянно повторяется, поднимая воду на необходимый уровень. Эти насосы обладают небольшой мощностью, зато неплохо справляются с мутной водой и мелкими камнями без значительного ущерба своей работоспособности. Стоят они не дорого, порядка 20 – 25 у.е. Поршень можно заменить самостоятельно без особого труда;

Схема вибрационного погружного насоса

• центробежные. В этом типе насосов поток воды обеспечивается крыльчаткой, соединенной с валом электродвигателя. Она вращается под действием электродвижущей силы, возникающей, благодаря магнитному полю, на роторе электродвигателя. Такие насосы обладают большой мощностью и могут использоваться для водоснабжения домов и даже предприятий. Минусом является их большая чувствительность к загрязнениям в воде. Даже мелкие камешки, в 1 – 2 мм, способны сократить срок службы агрегата в 5 – 10 раз, а большего размера вообще вывести насос из строя. При этом его ремонт достаточно дорог. Стоимость таких насосов начинается от 100 у.е.

Схема подключения центробежного погружного насоса

Любой из этих типов агрегатов может быть оборудован автоматической системой управления, позволяющей включать агрегат уже при открытии водопроводного крана.

Погружной насос для колодца с автоматикой

В последнее время все большую популярность набирают погружные насосы для колодца с автоматикой. Это не случайно. Ведь человек всегда стремился облегчить себе жизнь, изобретая те или иные механизмы. Строго говоря, для создания автоматической системы подачи воды мало одного насоса и шлангов. Нужно дополнительное оборудование. К такому оборудованию можно отнести: электронный блок управления, гидроаккумулятор, различные датчики, устройства защиты от перегрева и низкого уровня воды, фильтры.

Погружной насос для колодца

Разберем все эти элементы подробнее. Блок управления служит для получения и обработки сигналов от различных датчиков. Его задача включать и выключать насос в тех или иных ситуациях. Гидроаккумулятор представляет собой закрытый баллон, способный выдержать высокое внутреннее давление. В нем находится мембрана, соединенная с датчиком. Он срабатывает при понижении давления ниже критического. При этом автоматика включает насос, который заполняет водой баллон. Когда давление повысится до необходимого — насос выключится. Сделан этот механизм для того, чтобы насос не работал постоянно, включаясь при каждом открытии крана. Это значительно увеличивает ресурс всей системы и создает стабильное давление в водопроводе.

Датчики служат для снятия показаний с тех или иных параметров. Датчик давления воды определяет этот показатель в водопроводе. Датчик «сухого хода» обеспечивает защиту насоса от перегрева. Он срабатывает на выключение при попадании в систему воздуха, что говорит о снижении уровня воды. Датчик уровня воды обеспечивает отключение насоса при критическом понижении уровня воды. Он устанавливается на поплавках центробежных насосов.

Водоснабжение частного дома с помощью погружного насоса

Устройство и работа автоматической системы подачи воды

Чтобы погружные насосы для колодца с автоматикой работали бесперебойно необходимо всю систему монтировать правильно. А устройство ее таково: В колодце или скважине в толще воды или на поплавке расположен насос. От него идет труба, в которой находится ниппель и обратный клапан, не позволяющий воде стекать вниз. Труба соединена на поверхности с крестовиной также через ниппель и обратный клапан. В ней находится датчик давления, соединенный через гибкую подводку с блоком управления.

От крестовины одна труба идет к гидроаккумулятору, а другая ко всем потребляющим элементам: кранам, унитазу, душу, стиральной машине и другим бытовым приборам. Провод от насоса соединен через розетку с блоком управления. Сам блок подключен к сети 220 В через автоматические выключатели, рассчитанные на силу тока от 10 до 16 ампер. Этот параметр зависит от мощности оборудования. Выключатели обеспечивают защиту автоматики и насоса от перегрузок в сети.

Погружные насосы для колодца

Погружные насосы для колодца с автоматикой работают следующим образом: при первом включении насос накачивает воду в гидроаккумулятор через обратный клапан и фильтры, пока давление в нем не достигнет максимального. Датчик давления срабатывает и дает сигнал автоматике на отключение насоса. Теперь система готова к использованию. Включая кран или бытовой прибор с водопотреблением, мы даем возможность воде под давлением выходить из гидроаккумулятора. Воды в нем может быть от 30 до 100 л.

Схема обвязки насоса для скважины с гидропневматической автоматикой и кессоном

Когда большая часть воды выйдет, мембрана под действием пружины будет увеличивать объем камеры с воздухом, что снижает давление. При критически низком уровне датчик подаст сигнал в блок управления на включение насоса. Вода, заполнив гидроаккумулятор, вновь увеличит давление и цикл может повторяться вновь и вновь.

Как правильно выбирать погружные насосы для колодца с автоматикой

При выборе погружных насосов для колодца с автоматикой решающим должно быть то, на какую высоту он должен поднимать воду и как далеко ее поставлять. Эти параметры отражены на упаковке и в инструкции. Для мелких до 20 м. колодцев можно использовать любой насос, если вода подается не слишком далеко. В случае, когда расстояние до потребителей не более 50 м, покупать насос нужно с высотой подъема не менее 20 м. Расстояние от 50 до 100 м. заставляет использовать прибор с высотой подъема 40 м.

Схема работы погружного насоса с автоматикой

Выбор насоса зависит и от чистоты воды. В очищенном от песка и мелких примесей колодце, можно использовать любые насосы, а в загрязненных только вибрационные.

Монтаж погружного насоса

Объем гидроаккумулятора следует выбирать, исходя из потребностей семьи. При малом водопотреблении достаточно 50 – 60 л, а при значительном необходимо приобретать баллон емкостью не менее 100 л.

Оборудование своего загородного дома погружным насосом для колодца с автоматикой решит все проблемы с организацией водоснабжения. Вода будет подаваться автоматически и бесперебойно к любому потребителю внутри дома и на садовом участке для полива растений.

Как сделать автоматизацию скважинного насоса

Вам пробурили скважину, теперь нужно установить скважинный насос и автоматизировать его работу, чтобы насос сам мог включаться и выключаться при определенных условиях, например, при открытии водопроводного крана.

Регулировку работы насоса делают либо по протоку, либо по давлению. Для этого в систему водоснабжения ставится соответствующее реле, протока или давления.

Бывают комбинированные устройства — блоки управления насосами. В их конструкции предусмотрены:

• датчик потока
• датчик минимального давления

В этом устройстве установлен микроконтроллер, который управляет насосом, и защищает его от "сухого хода". Скажу сразу, что это рабочий вариант управления скважинным насосом.

Моим скважинным насосом управляет этот блок Моим скважинным насосом управляет этот блок

У меня скважинным насосом управляет блок АКВАРОБОТ ТУРБИ-М. Его стоимость около двух тысяч рублей. Один раз на нем сгорела плата, по неизвестной мне причине.

Я заехал в магазин и купил две платы блока управления про запас. Цена одной платы около 700 рублей.

Так выглядят плата блока управления насосом Так выглядят плата блока управления насосом

Мне не встречались блоки управления насосами, которые могли бы управлять насосом, мощность которого выше 1,5 кВт. Поэтому, если у вас насос большей мощности, то придется искать другое решение.

Например, управлять насосом с помощью реле давления, смотрите, чтобы оно соответствовало мощности насоса.

Когда прокачивается скважина, всегда устанавливайте реле минимального давления, оно не даст сгореть вашему насосу, если вода в скважине кончится Когда прокачивается скважина, всегда устанавливайте реле минимального давления, оно не даст сгореть вашему насосу, если вода в скважине кончится

Если установили реле протока, то насос будет включаться при протоке воды через реле, если движение воды в трубе прекратится, то реле выключит скважинный насос.

Если установили реле давления, то скважинный насос будет включаться при определенном давлении в системе водоснабжения, и отключаться при достижении нужного давления.

Эти два способа самые дешевые и простые. Реле давления можно купить за 400 рублей. Реле протока стоят дороже, их стоимость начинается от 1 200 руб.

Главный минус этих обоих способов автоматизации — резкое включение и отключение скважинного насоса. Вода практически не сжимается, поэтому при резком включении насоса происходит гидравлический удар, на профессиональном сленге говорят: гидроудар .

Чтобы компенсировать гидроудары в систему водоснабжения устанавливают гидроаккумулятор. Он состоит из железной бочки, внутри которой установлена резиновая груша. Между стенкой бочки и резиновой грушей закачивается воздух под давлением. Вода попадает внутрь резиновой груши, снаружи на грушу давит воздух, таким образом сглаживаются гидроудары.

Мой скважинный колодец, в нем установлен гидроаккумулятор и блок управления насосом Мой скважинный колодец, в нем установлен гидроаккумулятор и блок управления насосом

Как и куда нужно устанавливать гидроаккумулятор, чтобы все работало правильно, я расскажу в другой раз.

Про то, как автоматизировать работу скважинного насоса с применением частотного преобразователя я уже рассказывал и показывал.

Насосная станция часто включается и выключается: причины и что делать

Водоснабжение частного дома включает в себя автоматику, которая управляет включением насоса для создания необходимого давления в системе. Без наличия автоматики необходимо вручную регулировать подачу воды и ее напор в магистрали водоснабжения. Это создает неудобство в пользовании и служит причиной сокращения срока службы насосного оборудования.

Конструкция оборудования

В состав насосной станции для водоснабжения входят следующие элементы:

• насос;
• гидроаккумулятор;
• блок автоматического управления;
• манометр;
• соединительная арматура.

При помощи соединительной арматуры гидроаккумулятор подключается параллельно системе водоснабжения, т. е. вода, нагнетаемая насосом, поступает одновременно в трубы водоснабжения и гидроаккумулятор.

Манометр предназначен для визуального контроля величины напора в магистрали.

Принцип работы устройства

Блок автоматики предназначен для подачи напряжения в устройство подачи воды при снижении давления в системе ниже установленного предела. Включенный насос подает воду в систему водоснабжения и одновременно в гидроаккумулятор. При открытии крана или иного устройства водоразбора вода начинает поступать потребителю под действием мембраны гидроаккумулятора. Пока давление не снизится до установленного значения, контакты автоматики будут разомкнуты.

Частые причины сбоев и способы устранения своими руками

При работе насосной автоматики часто наблюдаются сбои, часть из которых можно устранить своими силами. Наиболее частые причины неправильной работы:

• неисправность насоса;
• потеря герметичности в гидроаккумуляторе, из-за чего он не держит давление;
• засорение патрубка, связывающего блок автоматики с водяной системой;
• нарушение целостности мембраны автоматики;
• подгорание контактной группы автоматики;
• неправильно отрегулированный блок.

Скачки давления могут вызвать повреждение водонагревательной аппаратуры вследствие гидравлических ударов. Если насосная станция часто включается и выключается, что делать и как устранить неисправность своими силами, должен знать любой хозяин.

Сбой в работе регулятора давления

Неисправность автоматики проявляется в том, что она либо постоянно включена, несмотря на высокий напор в магистрали, либо не включается совсем. Мощные устройства, включенные через блок автоматики, могут вызвать подгорание или залипание контактов из-за высоких протекающих токов или искрения в моменты переключения. Неисправная контактная группа подлежит замене, но часто приходится менять блок автоматики в сборе.

В состав регулятора входит гибкая мембрана, соединенная со штоком. Напор воды давит на мембрану, заставляя сжиматься регулировочную пружину высокого давления. При достижении необходимой величины пружина вызывает размыкание контактов. Пружина низкого давления давит на мембрану, заставляя ее отклониться в противоположную сторону. Пока напор в системе высокий, ничего не происходит, но при снижении мембрана со штоком отклоняется и контакты реле замыкаются.

При обрыве мембраны теряется связь между давлением в магистрали и штоком автоматики, который управляет работой контактов. При этом нарушается герметичность системы. Здесь также требуется замена блока.

Сбой в работе регулятора давления.

При высокой жесткости воды или большой загрязненности часто засоряется отверстие в патрубке автоматики. При этом вода перестает поступать к мембране, и автоматика “не видит” состояние системы. Для ремонта достаточно прочистить отверстие.

Часто по незнанию пользователи сбивают настройки блока автоматики. При неправильно выставленных параметрах он будет функционировать неверно. Для регулировки нужно снять крышку блока. Там находятся 2 пружины с регулировочными гайками.

Малая пружина отвечает за максимальный напор, при котором происходит отключение питания. Большая пружина регулирует включение при снижении давления. Порядок действий при регулировке следующий:

• Отключить питание.
• Открыть кран водоразбора.
• Накачать воздух в гидроаккумулятор до необходимого значения.
• Закрыть кран и подать питание.
• Регулировкой гайки малой пружины добиться отключения насоса при достижении нужного давления.
• Открыть кран и отрегулировать давление подключения большой пружиной.
• Проверить разницу давлений включения и отключения и при необходимости повторить регулировку.

Неисправности нагнетающего модуля

Для повышения напора в существующей системе водоснабжения к насосной станции подключают нагнетающий насос, представляющий собой асинхронный двигатель. При неисправности обратного клапана давление в системе не будет поддерживаться на необходимом уровне, что вызовет частое включение.

Нарушение давления в аккумуляторе

Для того чтобы снизить нагрузку на оборудование, сделать реже частоту его подключений и поддерживать напор в системе постоянным, в гидроаккумулятор насосной станции закачивается воздух, отделенный резиновой мембраной. При работе насоса вода поступает также и в аккумулятор, вызывая через мембрану сжатие находящегося там газа. При включенном водоразборе мембрана заставляет поступать запасенную жидкость в магистраль.

Установка насоса в колодец своими руками: прокладка водопровода, монтаж погружного насоса

Владельцы частных домов без центрального водоснабжения обустраивают автономные источники. Для бесперебойной подачи воды выполняется установка насоса в колодец.

Современный колодец сложно представить без насоса – устройства для подачи воды. Такие агрегаты способны подавать воду на высоту до 70 метров.

Типичные ошибки

К поломке насосов часто приводят неправильное крепление и фиксация. К типичным ошибкам относятся следующие ситуации:

• Аппарат касается стен. Насосы, за исключением вибрационных, имеют движущиеся элементы, которые при соприкосновении с бетоном ломаются.
• Насос удерживается шлангом, а не тросом. Шланг не выдерживает нагрузки и повреждается, водоснабжение прекращается.
• Кабель слишком натянут, воспринимает нагрузку. Происходит обрыв, аппарат перестает работать.

Выбор аппарата для колодца

Для подачи питьевой воды в дом из источника глубиной больше 10 м или расположенного далеко используют погружные насосы. Их производительность выше, чем у поверхностных аппаратов, они создают большой напор. Корпус полностью погружается в воду, которой охлаждается для предохранения от перегрева. Поверхностные устройства нуждаются в защите от атмосферных осадков. Глубинные помпы работают бесшумно и при любой погоде стабильно, никогда не замерзают.

Вибрационные

Такие устройства относятся к бюджетным. Они за несколько минут устанавливаются и так же быстро демонтируются. Обслуживания не требуют, потому что нет деталей, которые вращаются. Требуется только изредка проверять затяжку креплений корпуса и штока – гайки от вибрации при работе могут откручиваться.

Внутри находится сердечник с обмоткой, которые создают электромагнитное поле. Оно десятки раз в секунду возникает и пропадает. Когда оно появляется, электромагнит притягивает шток, связанный с поршнем, образуется разреженное пространство, которое заполняется колодезной водой. Электромагнитное поле пропало – поршень со штоком возвращаются, клапан на входе закрывается. Вода в камере остается, и когда шток в очередной раз притягивается магнитом, поршень выдавливает ее в шланг.

Вибрационный насос состоит из невращающихся элементов. Этот тип устройств подает воду за счет электромагнитного поля, открывающего шток на долю секунды.

Работа таких насосов сопровождается вибрацией, отчего они получили свое название. Вреда колодцу они не наносят, деталей, способных разрушиться, не имеют. Следует воздержаться от их использования в колодце с плывуном: вибрация поднимет с дна мельчайшие частицы песка, которые вместе с водой попадут в трубопровод.

Центробежные

Эти аппараты имеют электродвигатель, который вращает рабочее колесо с лопастями. Узел сконструирован так, что втягивает воду в камеру насоса и проталкивает ее к выходу. Работа происходит за счет разницы давления, возникающей в результате центробежной силы.

Эксплуатация допускается только при полном погружении в воду. Насосы оборудуются автоматикой для защиты от сухого хода, перепадов напряжения и других аварийных ситуаций. На некоторых моделях устанавливают поплавок для сигнализации о том, что уровень воды становится недостаточным.

Материалы и инструменты, необходимые для монтажа

Для установки насоса и подключения к водопроводу понадобятся трубы, применяют полипропиленовые, металлопластиковые или ПВХ. Для защиты от повреждений понадобится пластиковая труба, куда вводят водопроводную вместе с утеплителем, создавая «сэндвич».

Нужна водопроводная арматура и расходные материалы:

• тройник и сливной кран, фитинги;
• обратный клапан с переходной муфтой;
• изолента или пластиковые хомуты;
• пакля и сантехпаста.

Насос подвешивают на оцинкованном или капроновом тросе. Для подгонки труб по размерам используют болгарку или ножовку по металлу, рулетку. Трубы ПВХ лучше резать специальными ножницами. Понадобятся также перфоратор и лопата. Во время работы в колодце используют страховочный канат, лестницу.

Гидроаккумулирующий бак используется для поддержания постоянного давления в водопроводе. Кроме этого, устройство позволяет исключить необходимость частого включения и выключения помпы.

Установка погружного насоса

Для установки насоса потребуется помощь хотя бы одного человека.

Подготовка траншеи

Выбирают участок, на котором можно проложить трубу максимально ровно без изгибов. Это выгодно:

• меньший объем земляных работ;
• давление воды будет выше;
• уменьшается количество соединений и вероятность протечек.

Траншею шириной до 0,5 м копают ниже уровня промерзания почвы. Удаляют со дна острые предметы, устраивают песчаную подушку толщиной до 20 см. Расстилают геотекстиль.

Как проложить водопровод

Вначале в бетонном кольце колодца перфоратором выполняют отверстие диаметром 15 см. В него вставляют гильзу длиной 50 см. Замазывают щели раствором, затем битумом (это можно сделать и позже, после прокладки водопровода).

Измеряют расстояние от точки ввода в дом до колодца. Соединяют трубы. Если используются гибкая сплошная труба, ее укладывают в траншею на сутки, чтобы выровнялась. Определяют, каким образом осуществить прокладку электрокабеля: его можно скрепить с водопроводом или расположить отдельно в защитном корпусе из пластиковой трубы.

Водопровод оборачивают теплоизоляцией и вводят в другую трубу большего диаметра. Получившийся «сэндвич» защищает трубу от мороза и механических повреждений.

Конец трубы вводят в гильзу не меньше чем на 25 см, затем закрепляют тройник. К одному выходу подсоединяют кран для аварийного сброса воды, второй ведет к помпе. От этого места измеряют расстояние до насоса и отрезают трубу соответствующей длины.

Установка насоса начинается с подготовительных работ. Отметим, что устройства, используемые исключительно для полива огорода, не нуждаются в подготовительных работах (речь идет о внешних аппаратах).

Монтаж помпы

Начинают с установки обратного клапана, если он отсутствует. В него заворачивают муфту, к ней присоединяют шланг или трубу. Герметизируют паклей и сантехпастой. Электрический кабель прикрепляют к трубе изолентой через 0,5 м или хомутами из пластика. Кабель при этом должен немного провисать.

В проушину на помпе продевают трос и закрепляют его. Используют только оцинкованный или капроновый трос – стальной быстро заржавеет. Второй конец троса будет крепиться на раме. Ее делают своими руками из стальных уголков с полочками 5 см. В одном уголке сверлят отверстие, в которое протягивают трос.

Как опустить насос

Готовую конструкцию опускают в колодец медленно, придерживая за трос, но не за кабель или трубу. Когда помпа достигнет необходимой глубины, второй конец троса закрепляют на каркасе. Трос натягивают так, чтобы нагрузка приходилась на него, а не на трубу.

Трубу от насоса соединяют с тройником. Для этого спускаются в колодец и фиксируют трубу, не забывая о герметизации. Если использовать гибкую пластиковую трубу, эти работы можно провести наверху, не спускаясь в колодец, тройник в этом случае не нужен. Подключают водопровод к потребителям, заворачивают его в геотекстиль, засыпают вначале песком, затем землей.

Дополнительные устройства

Водопроводная система должна работать автоматически. Человек только настраивает и включает аппаратуру, дальнейшие процессы не требуют его участия. Автоматизацию обеспечивают реле давления и гидроаккумулирующий бак (гидроаккумулятор) – емкость, которая поддерживает давление воды и служит резервуаром для нее. Насос включается только тогда, когда в баке недостаточно воды: при падении давления срабатывает реле, подается напряжение на помпу и резервуар наполняется. Отключение тоже автоматическое.

От объема гидроаккумулятора зависит удобство использования водопровода. Продаются баки, запаса воды в которых хватит на много часов при отсутствии электричества.

Устройства устанавливают в помещении. Реле располагают на гидроаккумуляторе вверху, чтобы на него не попадал конденсат, который собирается на стенках бака. Подвод кабеля осуществляется в гофрированном шланге. Электрическая схема предусматривает подключение реле и насоса через защиту: автомат 6А и УЗО 10 мА.

Монтаж дренажного насоса

Для очистки колодца используется дренажный насос. Он отличается особо прочной крыльчаткой – она не боится ударов песка, щебня, твердого мусора, которые встречаются в воде. На всасывающий патрубок устанавливается решетка, которая преграждает путь крупным предметам.

Как и водяные, дренажные помпы бывают погружными и поверхностными. Особенность глубинных помп – поплавковая автоматика. Она включает или отключает насос без участия человека. Предварительно проводится настройка, затем аппарат опускают в воду. После включения в сеть он начинает работать. Когда уровень воды падает до критического, автоматика отключает насос, при повышении уровня происходит автоматическое включение.

Поплавковая автоматика защищает дренажный насос от работы всухую и выхода из строя. При монтаже особое внимание следует уделить креплению шланга: дренажная помпа создает высокое давление, и при плохой фиксации патрубка его оторвет. Следят, чтобы насос размещался на удалении от стен и не мог их коснуться даже случайно. Требуется жесткое крепление на тросе, чтобы не допустить вибрации.

Замена насоса

Менять оборудование необходимо в таких случаях:

• оборвался крепежный трос;
• аппарат не устраивает своей производительностью;
• оборвался кабель;
• выявлены утечки воды;
• расклинился механизм.

Для замены отключают электропитание, достают насос и проводят необходимые операции.

Автоматика для насоса как основное устройство для стабильного водоснабжения

Чтобы сделать идентичным уровень комфортности пользования централизованным водоснабжением и источником загородного дома в виде скважины или колодца, существует специальное устройство – автоматика для насоса. Она не только обеспечит стабильную подачу, но и позволит регулировать давление воды в системе, устанавливая необходимое, а также защитит насос от перепадов напряжения.

Автоматика для насоса не только обеспечивает стабильную подачу воды, но и дает возможность регулировать давление в системе

Основные функции блоков автоматики для насосов

Колодцами и скважинами оборудовано большое количество загородных участков. Владельцы стремятся иметь автономный источник воды. Чаще это технический ресурс, который используется для полива. Но и в качестве питьевой такую воду применяют достаточно активно. По химическому составу она может значительно превосходить водопроводную воду, особенно если забор осуществляется с большой глубины.

Схема работы автоматики для насосов водоснабжения и скважины по эффективности не уступает центральным системам

Для того чтобы процесс был оптимальным в техническом отношении и удовлетворял требованиям, многие предпочитают купить автоматику для скважинного насоса. По функциональности механизмы можно разделить на два вида:

• регулирующая подачу воды автоматика;
• защитная система.

Регулирующие механизмы позволяют настроить необходимый поток. При поливе – более интенсивный, для бытовых нужд, в том числе и для подачи на нагревательные и бытовые приборы, – меньшей силы.

Защитный механизм предупреждает поломку агрегата в случае значительного перепада напряжения. В ситуациях, когда уровень воды изменился, выкачка невозможна, при включении осуществляется сухой ход.

Хорошо налаженная схема работы скважины и автоматики для насосов водоснабжения по эффективности функционирования не уступает центральным системам и даже в некотором отношении превосходит их. При пользовании индивидуальным источником исключаются перебои и отключения, затраты на электроэнергию меньше, чем оплата за количество потребленной из центральной системы снабжения воды. В тех случаях, когда возможно применение в качестве питьевой, перевес становится еще более значительным.

По функциональности автоматика делится на регулирующую подачу воды и защитную

Виды защитной автоматики для скважинного насоса, подключение блоков

Выбирая блок автоматики для скважинного насоса, следует обращать внимание на показатель напряжения, рекомендуемый для нормальной работы последнего, и на допустимые отклонения. Чтобы защитить устройство от работы без воды, необходимо установить U-образное реле. Этот элемент будет отключать насос, если в него не поступает вода.

Современные производители предлагают несколько видов защитных механизмов, обеспечивающих безопасную работу насосов:

• пускозащитные, их основу составляют печатные платы;
• релейные блоки;
• устройства, функционирование которых обеспечивают микропроцессоры.

Схема подключения скважинного насоса к автоматике, предупреждающей перегревание, осуществляется выполнением следующих этапов:

Современные защитные механизмы бывают пускозащитными, релейными и микропроцессорными

1. Нужно подготовить оборудование. Необходимо приобрести:

• гидробак (гидроаккумулятор);
• манометр;
• муфту переходную с цанговым зажимом;
• пластиковые трубы и переходник из латуни.

2. Вход в гидроаккумулятор обмотать фум-лентой, прикрутить переходную муфту.

3. К латунному переходнику подсоединить манометр и реле.

4. Выполнить соединение латунного переходника и переходной муфты.

5. Из пластиковой трубы собрать колено, которое объединит реле и аккумулятор с системой водоподачи.

6. Шланг скважинного насоса присоединить при помощи муфты с цанговым зажимом.

Важно! После выполнения сборки системы следует обязательно убедиться в том, что кабель надежно закреплен на колодке клемм.

Регулирующая автоматика для погружного насоса

Система автоматики, регулирующая работу насоса, состоит из нескольких элементов. Основным является реле управления, которое дополняется электрической частью. В зависимости от особенностей комплектации различают два принципа работы устройств.

Регулирующая автоматика для погружного насоса состоит из реле управления и электрической части

Регулирование давления воды в трубопроводе. Действует в том случае, когда вода подается из скважины и система имеет гидробак. После первого подъема она заполняет емкость, далее подается в систему дома. Автоматика, работающая по такой схеме, имеет датчик с электродами.

Некоторые агрегаты (чаще предназначенные для колодцев) для контроля над количеством воды оснащаются специальными поплавками. Следует заметить, что цена погружных насосов для колодцев с автоматикой подобного типа довольно большая, однако устройства пользуются спросом. Независимо от способа контроля над наполнением гидроаккумулятора, все емкости имеют аварийный слив, который в случае необходимости снизит давление в баке. К положительной характеристике работы именно такой системы регулирования стоит отнести стабильную работу насоса, обеспеченную постоянной гидравликой.

Контроль уровня. Осуществляется при помощи команд. На реле устанавливается определенное давление, насос включается и выключается в зависимости от его изменения. Подобная схема активно применяется на частных участках, она также предполагает наличие мембранного бака. В качестве положительных характеристик такой схемы следует отметить относительную несложность монтажа и невысокую цену автоматики. Идеальную картину немного портят неточность показаний и небольшой срок эксплуатации в системе с вибронасосами.

Важно! При использовании схемы контроля уровня давления реле может быть установлено в силовую цепь насоса.

Реле давления может устанавливаться в силовую цепь насоса

Особенности подключения гидроаккумулятора к скважине

В статье не однажды упоминался гидроаккумулятор (он же гидробак, мембранный бак). В целом назначение данного элемента системы водоснабжения понятно, но роль его настолько важна, что вопрос требует более детального рассмотрения. Принцип работы бака выглядит следующим образом:

• вода поступает в мембрану, свободный газ сжимается, увеличивая давление на растянутую резину;
• бак наполнился – реле отключает насос;
• после открытия крана давление падает, реле вновь включает насос и доводит показатель давления до необходимой величины.

Описанная выше работа мембранного бака прямо указывает, что основным видом автоматики для скважинного насоса с гидроаккумулятором является реле контроля давления. Тандем мембранного бака и реле в значительной степени увеличивает срок эксплуатации насоса, так как обеспечивается защита от гидроудара при запуске насоса, а также сокращается частота включений – небольшое количество воды подается из бака.

При подключении гидроаккумулятора к скважине большое значение имеет установка обратного клапана. Основная его функция – не дать воде обратно уйти в скважину. Монтируется клапан на насос в месте его соединения с трубой подачи. Способ крепления – резьбовой. Резьба нарезается на крышку насоса. Монтаж системы имеет жесткую последовательность: вначале устанавливается клапан, затем подключается гидроаккумулятор.

Установка обратного клапана при подключении гидроаккумулятора к скважине имеет ключевую роль

Полезный совет! В условиях нестабильного пополнения водного пласта стоит приобрести для насоса с гидроаккумулятором автоматику с функцией поиска воды (автоматическая перезагрузка) после срабатывания защиты от сухого хода.

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата. Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения.

Действие водоснабжения без аккумулятора можно описать следующим образом:

• при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
• закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.

Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

• простоту схемы подключения насосов. Основные элементы – насос и автоматика;
• небольшие размеры устройств;
• доступную цену системы в целом;
• возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

Автоматика и подключение скважинного насоса «Малыш»

Особое место среди множества моделей погружных насосов занимает «Малыш». С ним знакомы практически все дачники и жители загородных домов, пользующиеся скважинами. Даже если впоследствии приобретался более мощный агрегат, то раскачка скважины производилась именно вибрационным «Малышом».

Для долговечной эксплуатации насосов «Малыш» крайне необходим гидроаккумулятор

Прежде чем разбираться, какая нужна автоматика для насоса «Малыш», стоит рассмотреть его технические характеристики:

• производительность насоса – 430 л/мин. (без подъема);
• подъем на высоту до 40 м;
• мощность двигателя – 250 Вт.

Забор воды может быть верхним и нижним, что зависит от модели. При верхнем положении всасывания двигатель лучше охлаждается, так как в ходе работы полностью находится в воде. Также не происходит ненужного всасывания ила или других нежелательных частиц со дна скважины.

Важно! Не стоит применять насос «Малыш» для выкачивания сильнозагрязненной воды. В такой ситуации быстрый выход электродвигателя из строя неизбежен.

Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели. Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш».

Для вибрационных насосов «Малыш» подходят стандартные модели автоматики

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

• труба ПВХ диаметром 5 см;
• труба ППР диаметром 2,4 см;
• два обратных клапана по 0,5 дюйма;
• заглушки и отводы для трубы;
• болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод. Очень важно, чтобы плотно прилегали прокладки.

Статья по теме:

Реле давления для гидроаккумулятора: как правильно установить и настроить

Назначение и место установки реле давления. Правила регулировки и настройки прибора.

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками

• решетка металлическая;
• груша резиновая;
• баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Важно! Все швы резервуара должны быть герметично заделаны. Располагать такой насос необходимо в хорошо освещаемом месте.

Причины снижения давления в системе и как увеличить напор воды в насосной станции

Ситуации, когда напор воды в насосной станции не удовлетворяет требованиям, довольно частые. Не стоит торопиться регулировать работу автоматики водяного насоса. Для решения проблем прежде всего стоит провести следующую диагностику:

На напор воды влияет не только автоматика, но и состояние фильтров, воздушное давление в системе, герметичность всасывающего трубопровода

1. Проверить состояние фильтров. Примеси песка, глины и другие элементы могут не только забивать фильтры, но и вызывать коррозию элементов системы, что обязательно скажется на эффективности работы насоса.
2. Измерить воздушное давление в системе. Его снижение также влияет на полноценное функционирование станции.
3. Убедиться в герметичности всасывающего трубопровода.

Если в результате вышеперечисленных действий проблемы не выявлены, необходимо вмешаться в работу автоматики: проверить состояние гидроаккумулятора и настроить реле давления для скважинного насоса. Довольно часто допускается ошибка, при которой выставляется высокий уровень нижнего давления. Станция в таком режиме практически не выключается, что, естественно, пагубно сказывается на ее функционировании.

Причиной слабого давления могут стать и повреждения мембраны, микротрещины бака. Иногда устранение дефектов невозможно, требуется полная замена гидроаккумулятора.

Давление воды в системе легко регулируется автоматикой

Разновидности автоматики «Пампэла» для насосов центробежных и вибрационных

Среди автоматики для скважинных насосов особой популярностью пользуются агрегаты, произведенные ООО «Пампэла». Компания выпускает два вида устройств:

1. Предназначенные для вибрационных насосов. К ним следует отнести «Вистан-3».
2. Применяемые для центробежных насосов. Здесь выбор несколько шире: «Пампэла» КИВ-1Б3, «Пампэла» КИВ-1В3, «Пампэла» КИВ-1А3.

Устройство «Вистан»-3 может быть применимо при подаче воды из различных источников: водоемов, резервуаров, колодцев, скважин. Совместимо с насосами типа «Малыш», «Ручеек» и т. д.

К основным функциям данного вида автоматики можно отнести следующие:

• обеспечение плавного включения и выключения насоса при использовании стандартной пусковой системы;
• включение насоса при открытии крана, как говорится, после поступления определенной команды;
• защита от пагубного влияния перепадов напряжения, сухого хода;
• может эксплуатироваться как регулятор давления воды в системе.

Автоматика для скважинных насосов «Пампэла» пользуется особой популярностью

Глубинный насос для колодца с автоматикой «Пампэла» будет работать стабильно и прослужит гораздо дольше, чем устройство без подобной защиты.

Насосная автоматика «Пампэла» КИВ (1А3, 1Б3, 1В3) осуществляет контроль, управление и защиту работающего устройства. Обеспечивает включение без гидроудара, перезапускает систему после сбоев и аварий, защищает от перепадов напряжения, а также в условиях работы насоса при отсутствии водозабора.

Полезный совет! Компания «Пампэла» занимается разработкой, выпуском и торговлей насосной автоматикой. Во избежание приобретения подделок и при желании избежать торговых накруток, покупать агрегаты стоит в магазинах производителя.

Автоматика для насоса «Джилекс»: виды, функции, совместимость с другими устройствами

Хорошо зарекомендовали себя на отечественном рынке и блоки автоматики для насосов «Джилекс 9001». Это универсальные устройства, которые совместимы со всеми моделями центробежных, вибрационных, вихревых и шнековых насосов. Для обеспечения максимально эффективной работы с насосными устройствами необходимо, чтобы последние обладали следующими техническими характеристиками:

Отлично зарекомендовала себя и автоматика «Джилекс»

• имели пропускную способность до 100 л/мин.;
• работали от напряжения в сети не выше 230 Вт;
• сила тока составляла 6-8 А;
• перекачиваемая вода не превышала температуру 75 °С;
• труба имела сечение 1 дюйм.

Очень важно правильно вмонтировать блок автоматики. Следует отметить, что устройства «Джилекс» питаются от обычной бытовой электросети. Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении. Монтируется автоматика между точкой потребления и насосом.

Автоматика для скважины «Джилекс» может быть разной модификации. В частности, в комплекте иногда отсутствуют измерительные приборы. В таких случаях манометр следует приобрести дополнительно и установить его на боковую панель.

Выпускает «Джилекс» и другие, более простые виды автоматики. К ним относятся системы «Краб». Они поддерживают необходимое давление в магистрали, при необходимости включают и выключают насос. В их конструкции есть фильтр, который очищает воду от твердых примесей.

Автоматика «Джилекс» устанавливается только вертикально

Вариант реле РДМ-5 поддерживает в системе водоснабжения необходимый уровень давления. Прибор простой, компактный, недорогой. Соединяется с насосом при помощи электрошнура. Если давление падает, появляется контакт, насос начинает закачивать воду в систему. При нормальном (установленном пользователем) давлении контакт отсутствует, забор воды не производится.

Правила установки и настройки «АКВАРОБОТА ТУРБИПРЕСС»

Блок «АКВАРОБОТ ТУРБИПРЕСС» предназначен для автоматического управления как поверхностными, так и погружными насосами. Совместима данная автоматика с однофазными насосными устройствами, мощность которых не превышает 1,5-2,2 кВт.

Основной функционал автоматики следующий:

• управление насосом путем поддержания в системе заданного пользователем верхнего и нижнего давления;
• отключение насоса при отсутствии возможности водозабора;
• поддержание рабочего состояния системы при снижении напряжения до 170 В.

«АКВАРОБОТ» имеет следующие технические характеристики:

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная

• допустимое рабочее напряжение – 170-250 В;
• максимальный ток – 16-20 А;
• максимальная пропускная способность насоса –120 л/мин., минимальная – 3 л/мин.;
• уровень давления для включения – 0,5-4,5 бар, для выключения – 2-5 бар;
• показатель срабатывания защиты – 5,5-7 бар.

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная: блок устанавливается на напорную трубу насоса до первой точки потребления воды из системы.

Подключать данную автоматику не допускается в систему без гидроаккумулятора. Минимальный объем мембранного бака должен быть не менее 20 л.

Важно! При использовании в системе вертикального гидроаккумулятора нельзя устанавливать автоматику «ТУРБИПРЕСС» на фланец мембранного бака.

Автоматику «ТУРБИПРЕСС» нельзя подключать в систему без гидроаккумулятора

Колодезный насос с автоматикой: особенности функционирования, подключение

Существует ли различие между скважинными и колодезными насосами? Да, но точнее будет говорить, что для выкачки воды из колодца применяются насосы с определенными техническими характеристиками. Это моноблочные центробежные устройства, где двигатель, водозаборные элементы и патрубок находятся в одном корпусе.

Колодезный насос устанавливается на глубине не более 25 м. Он имеет довольно низкую производительность. Насос для колодца с автоматикой следует располагать так, чтобы он не дрейфовал по водяному пласту. Необходимо также исключить вибрации агрегата, так как они будут поднимать со дна всевозможные нежелательные частицы.

Следует отметить, что защита от попадания и налипания на лопатки колеса твердых частиц в колодезных насосах слабая. Поэтому при перекачивании загрязненной воды они быстро теряют номинальную производительность.

Колодезные насосы, то есть центробежные, отличаются от вибрационных и способом защиты от работы «насухую». Заключается она в следующем: при снижении интенсивности заходящего в насос водяного потока (при попадании воздуха) сила тока электродвигателя устройства тоже уменьшается. На сложившуюся ситуацию реагирует датчик, подавая сигнал об отключении агрегата.

Подключение погружного насоса для колодца выполняется по такой же схеме как и скважинного

Схема подключения погружного насоса для колодца практически такая же, как и скважинного. Отличие только в способе фиксирования: скважинный крепится к оголовку; для колодезного изготавливается металлическая рама, в ней проделывается отверстие, в которое и вставляется трос.

Как поднять воду на высоту без насоса: видео, описание

Не стоит торопиться оценивать условия возделывания почвы без наличия электроэнергии экстремальными. Именно в таких ситуациях оказывается немалое количество огородников, разработавших земельные участки на пустырях и других невостребованных территориях. Смекалка и наличие полезного опыта, которым многие делятся в интернете, дают возможность организовывать подачу воды и без электроэнергии.

Таких способов перекачивания довольно много. К наиболее доступным можно отнести следующие:

Архимедов винт – это устройство из цилиндра и помещенного в него винта с ручкой для вращения

1. Применение Архимедова винта. Устройство состоит из полого цилиндра и помещенного в него винта с ручкой для вращения. Систему нужно опускать в источник под углом. Винт, приведенный в движение механическим способом, забирает воду и подает ее наверх.
2. Использование гидравлического тарана. Способ придуман механиком Монгольфье. В основе – кинетическая энергия воды: поток, проходящий по жесткой трубе, перекрывается, вода через обратный клапан устремляется в расположенный выше гидробак. Бак оснащается штуцером в нижней части, на который и надевается шланг, поставляющий воду потребителю.

Чтобы получить больше информации о том, как поднять воду на высоту без насоса, стоит посмотреть видео:

Полезный совет! При создании механического устройства подачи воды следует учитывать, что наиболее эффективным и доступным способом является поршневая система.

Автоматика для насоса: что учитывать при выборе

При выборе автоматики для скважины с погружным насосом или же для колодца стоит принять во внимание два основных фактора:

• техническое состояние источника воды;
• функциональность, производителя и цену автоматики.

Что касается последнего, то паритет цены и качества – одно из основных условий, влияющих на выбор. Можно приобрести дешевый и малогабаритный китайский прибор, но следует понимать, что срок его эксплуатации будет ограниченный – 1-2 года при несложных условиях эксплуатации. Чаще всего к таким вариантам необходимо дополнительно покупать и устанавливать манометр.

При выборе автоматики для насоса нужно обращать внимание на техническое состояние источника воды, функциональность и цену изделия

Более дорогие, но вместе с тем доступные по цене и компактные польские и итальянские модели характеризуются практически вдвое большим сроком службы в сравнении с китайскими вариантами. В их комплектации уже есть манометр, но чаще всего отсутствует функция защиты от сухого хода.

Дорогие многофункциональные блоки оснащаются электронными системами, что обеспечивает более точный контроль за работой насоса. Если насос с гидроаккумулятором, то сама автоматика обойдется дешевле, чем модели для агрегатов без гидробаков. Дешевый китайский вариант для систем без гидроаккумулятора подыскать не получится.

При выборе автоматики важно также учесть состояние водяного пласта. Если уровень не уменьшается при значительном заборе воды, то совсем не обязательно приобретать устройство с функцией защиты от сухого хода.

Вода – источник жизни. И как все ценное и важное, требует внимания, бережного и разумного отношения. Как только источник начинает иссякать, теряется комфортность. Проблемы всегда легче предупредить, чем решать, мучительно избавляясь от последствий. Правильно подобранная и установленная автоматика – залог стабильного водоснабжения.
