Изготовление отрезных кругов для гравера (Дремеля)
Решил Вам показать и рассказать как я делаю отрезные круги для Дремеля.
Для этого нужно купить 125 болгарочный диск толщиной 1 мм, в моем случае фирмы "Луга абразив ", обычные ножницы, желательно самые дешёвые что есть дома, можно офисные использовать ))), алмазный брусок или оснастку с алмазной крошкой, для выравнивания круга после кромсания, пробойник или шило .
Сперва шилом делаем небольшое отверстие в диске и рисуем контур круга, для этого можно использовать циркуль! Размер диска тоже по вашему желанию, можно сделать чуть больше оригинального круга

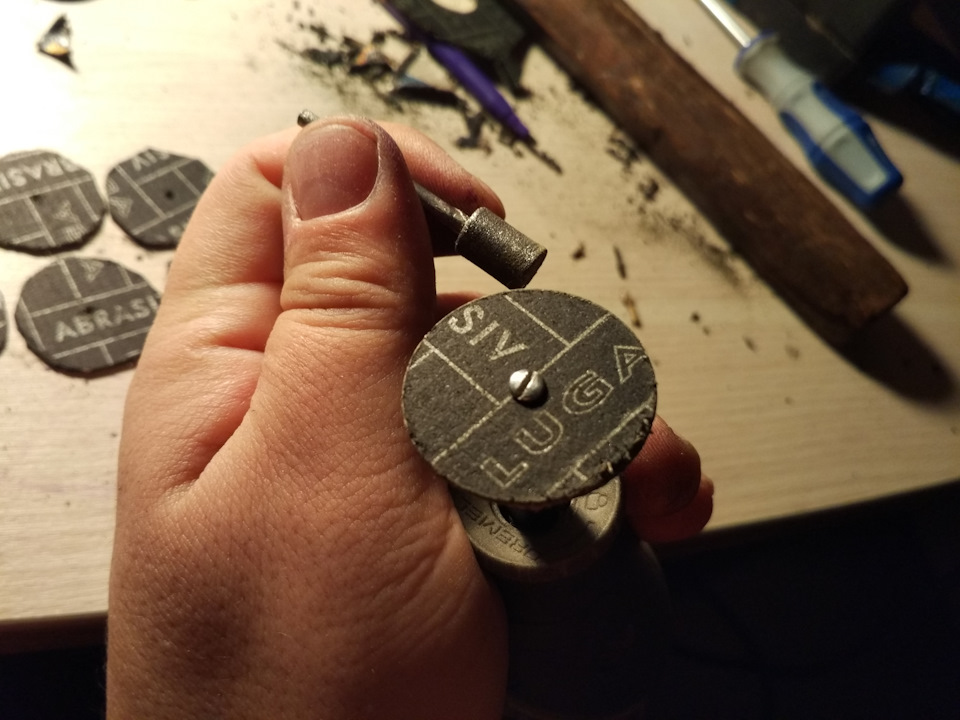

Из одного диска получилось вырезать 8 мини дисков, края пока кривые, нужно будет алмазом поправить !))
Ставим на инструмент вновь вырезанный кривой Круг и пытаемся разрезать алмазную оснастку или алмазный брусок, если таковых нет то обычный брусок точильный, но процедура правки в разы больше !
Все круги выровняны ! Цена вопроса 30 рублей 😉 пользуйтесь
Шлифовальная насадка для гравёра своими руками
Задача стояла такая: сделать шлифовальную насадку по металлу для гравёра Калибр своими женскими руками из подручных материалов. Надобность в такой насадке была продиктована наличием в доме множества интересных металлических стальных и латунных предметов, которые нужно было подновить. А с покупкой мною гравёра это стало возможно в домашних условиях. Те насадки, которые шли в комплекте с гравёром Калибр совершенно не подошли мне. Иными словами — результат от их применения — ноль без палочки, никакущий результат, отсутствие подходящих насадок для какой-либо шлифовки-полировки латунных и стальных предметов. Латунная щетка, которая шла к гравёру Калибр почернела и не оставила на поверхности ни единого светлого пятнышка. Может, она для чистки, но ни в коем случае не для шлифовки и дальнейшей полировки латуни. Все войлочные насадки от Калибра, что мёртвому припарки — потёрлись боком и только разлохматились. Хотя у меня не было никакой полировальной пасты (не знаю, нужна ли она в случае полировки металла). Но что в таком случае делать?
Как отполировать с помощью гравёра старые латунные и стальные предметы?
Заранее посмотрела ролики в сети и нашла хорошее решение — сделать такую насадку самостоятельно из подручных материалов. Понравилась такая идея: сделать диск из толстой кожи (который и сам по себе можно будет использовать для полировки) и на него насадить диск из наждачной бумаги с крепкой подложкой зернистостью Р500. Такую конструкцию буду использовать для полировки стали. Фишка в том, что самодельные диски из наждачной бумаги можно менять в зависимости от этапов обработки и обрабатываемых материалов. Такие маленький кружочки можно вырезать и из больших круглых шлифовальных дисков с клеевой подложкой.
Вот поэтапно отфотографирован процесс изготовления:
Подобрала отрезок от кожаного ремня, который я не выкинула, а положила в коробочку со словами: «Пригодиц-ца!». И вот, пригодилось! Вот он.
Сначала стачила верхний слой теснёной кожи для придания кожаной заготовке более плоской поверхности. Очень много грязи от такого процесса.
Три верхние насадки от гравера Калибр не подошли. Наждачный валик коричневый из набора насадок, шедших в кейсе с гравёром Калибр, не помог — слетел с резинового валика сразу в следствие несовпадения диаметров. Снимала верхний слой коричневым цилиндром из отдельного набора к Калибру. Там сошлись размеры валика и резиновой насадки. Вот результат.
Далее нарисовала желаемые кружки и отметила серединки.

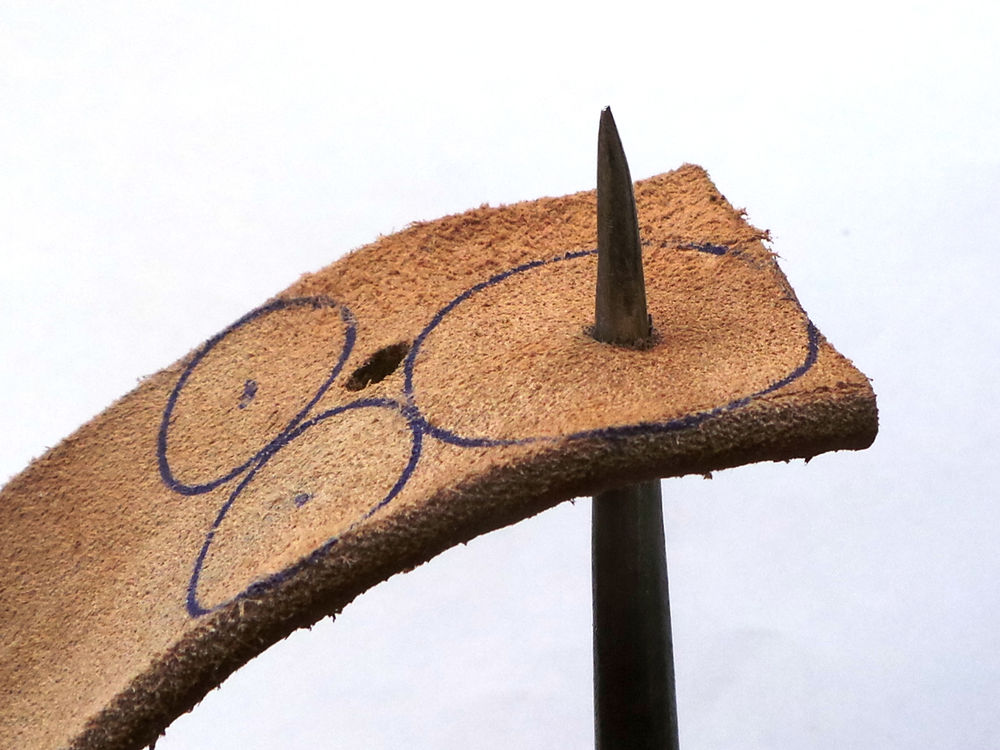

Потом проколола центр кругов шилом.
Отверстие не везде получилось по центру.
Думаю в следующий раз целесообразно сначала колоть отверстие, а потом пририсовывать кружок. Подправила контур кругам по трафарету из коричневого отрезного круга, шедшего в комплекте насадок к Калибру.
Вырезала круг не совсем аккуратно, так как это совершенно не обязательно, потому что буду подшлифовывать его контур гравёром.
Ну вот и шаблон сломался!
Надо из картона шаблончиков наделать. Но лучше изготовления для аккуратных и ровных кружков пользоваться пробойником для кожи (на Ярмарке Мастеров такие тоже есть). Но у меня такой просечки-пробойника не было. Поскольку отверстие после вырезания оказалось не по центру, подравняла круг и после вырезания.
Править кожаный кружок на бруске оказалось совершенно невозможно — грязь и ноль результата.
Обтачила кожаные кружочки той же цилиндрической насадкой, что и ремень в начале. А вырезала круги финскими ножницами Fiskars 1988 года выпуска. Прекрасно режут, всем рекомендую такие ножницы.
Перехожу к наждачной бумаге.
Рисую круги по контуру обточенного кожаного круга и делаю дырочки.
Потом вырезаю шлифовальные кружочки. Опять кривовато! Ну подравняю прямо на насадке.
Собираю насадку на имеющемся у меня держателе:
Ну и теперь: пробую! Сил правда уже не осталось на серьёзную работу, и я зашлифовала стальную линейку. Получилось! Теперь только наждачки меняй с различной зернистостью! Ура!
На изготовление вместе с фотографированием ушло аж три часа. Многовато! Ну а теперь только кружки из наждачки режь. Это максимум 10 минут!
Надеюсь, этот опыт будет вам полезен. А я буду публиковать отполированные вещи, которым я верну вторую жизнь с помощью такой насадочки!
Самодельные насадки / фрезы / расходники для гравера, дрели и бормашинки
В статье будет затронута тема как сделать расходники своими руками. Не для кого не секрет, что китайские насадки очень низкого качества, а у фирменных цена кусается. Так что в некоторых случаях выгоднее будет сделать самому. Под катом вы увидите мои самодельные насадки и так же интересные решения из интернета.
Абразивные насадки
Лепестковый круг для гравера
Родные наждаки на резиновом барабане живут не долго, по этому нужно найти альтернативное решение. Из фанеры вырезаем окружность небольшого диаметра:
Придаём более ровную форму:
Делаем пропилы ножовкой по металлу:
В полученные прорези на эпоксидную смолу вклеиваем наждак:
Лепестковый круг для дрели
Насадка диаметром побольше. Чтоб не получилась «растопырка» как в предыдущем варианте, при склейке наждак нужно стянуть резинкой. Это происходит из-за того, что основание ткани впитывает смолу из разреза и грубеет.
Плюс лепестковых кругом в том, что они служат на порядок больше, чем обычный наждак на барабане такого же диаметра.
Наждак для дрели из роликов от магнитофона
В старых бобинных магнитофонах имеются большие резиновые ролики с металлической втулкой. На втулку сажаем болт, а на резину клеим наждак:
Отрезные круги для гравера
Тема довольна распространена, но всё же расскажу для полноты картины.
Берём тонкий отрезной диск для УШМ, циркуль с двумя иголками, шило, и ненужные ножницы:
1) Циркулем вычерчиваем окружности (слишком большие круги делать не стоит, работать ими неудобно. Оптимальный размер — чуть меньше стандартного круга) Следим за тем, что бы центр окружности находился посередине одного из квадратиков армирующей сетки.
2) Разрезаем ножницами диск на сектора, и потом вырезаем сами окружности, находящиеся в секторах. Для этой работы подойдут ножницы по металлу, но и обычными канцелярскими тоже можно делать, только они от этого сильнее тупятся, так что берём те ножницы, которые не жалко.
3) Лёгкими вращательными движениями шила начинаем поочерёдно с двух сторон проделывать отверстие. Диаметр отверстия должен быть равен диаметру винта. Если отверстие будет немного больше, то его разобьёт.
4) Обтачиваем круг на малых оборотах об ненужный точильный камень:
И получаем армированные отрезные круги:
Изготовление таких кругов обходится гораздо дешевле, нежели их покупка. Так же они дольше служат чем покупные неармированные круги.
Насадка для декоративной шлифовки
В пробку вкручивается саморез без шляпки, а в основание приклеивается шайба. Кулачки патрона будут упираться в шайбу и не давать саморезу вкручиваться глубже.
Удобнее всего такую насадку использовать на сверлильном станке. Можно вкрутить вместо самореза в пробку насадку для войлоков:
Полировальная насадка для дрели
Ещё одна довольно распространённая тема. Войлок от валенка зажимается болтом с широкими шайбами. На войлок наносится полировальная паста, например паста ГОИ.
Далее следует несколько примеров абразивных насадок, взятых из интернета.
Шлифовальный барабан для дрели
Шлифовальный барабан для гравера
На токарном станке вытачивается металлический барабан с прорезью, в которую заправляется край наджака, и он обматывается вокруг барабана. Фиксация происходит резинкой. Ту же конструкцию можно сделать и из фанеры, как показано в предыдущем варианте.
Шлифовальные цилиндры для гравера
Товарищ Marshall предлагает делать цилиндры таким образом, цитирую :
Для того, чтобы сделать данный вид расходки нам понадобится: прочная, но как можно более тонкая ткань ( лучше Х/б ), шкурка нужной зернистости, а главное, трубочка подходящего диаметра, на которой и будут находиться цилиндры во время склеивания.
Итак, берем ткань и нарезаем ее длинными полосками шириной 12 мм. Потом эти полоски режем вразмер диамертра трубочки с нахлестом примерно 1-1.5 см., плотно натягиваем на трубку (чтобы они не болталис ) и склеиваем наши кусочки прямо на трубке с помощью обычного ПВА. Дальше задача чуть посложнее: надо правильно сделать трафарет, по которому будут в дальнейшем вырезаться сами шкурки. Трафарет показан на рисунке справа под трубкой. Делаем так: берем, отрезаем кусок шкурки такой же ширины, как и такань, но на 1 см длиннее. Прикладываем поверх наклееной ткани и отмечаем место, где должен быть стык двух торцов шкурок. После этого делаем необходимые геометрические действия: из точки должного стыка проводим поперек шкурки линию, с другого конца шкурки, на том же расстоянии делаем то же самое, после чего проводим в образовавшихся прямоугольниках диагонали и отрезаем по этим диагоналям кусочки шкурки. Теперь, когда вы прикладываете ваш трафарет поверх наклеенной на трубке ткани, вы получаете точное диагональное соединение торцов шкурки. Теперь у вас есть трафарет, который можно обвести ручкой по контуру на оборотной стороне наждачки.
Далее совсем просто: клеим полоски ткани пока на трубке не закончится место. Далее по трафарету вырезаем кусочки шкурки и клеим поверх ткани тем же ПВА или лучше «Моментом». Чтобы шкурка не развернулась до того, как она приклеится, надо ее прижать резиночкой или полоской изоленты. После высыхания может получиться так, что ваша поделка приклеилась к трубке, поэтому надо после нанесения клея пару раз в разное время повернуть заготовки вокруг своей оси. Также, чтобы из бежать приклеивания заготовки к трубке нельзя использовать супер — клей и трубка не должна быть деревянной.
Фрезы
Фреза из колёсика зажигалки для дрели или гравера
Если насадка будет использоваться в дрели, то сажаем колёсико на болт, если в гравере — вместо отрезного круга:
Такая фреза запросто режет дерево, пластик и мягкий металл.
Фреза для дрели из дюбеля
Стачиваем со шляпки все лишние неровности. Отрезным кругом гравера делаем пропилы под углом и получаем фрезу:
Центрорез
Разновидность сверла и фрезы. Центрорезом удобно прорезать отверстия в материалах, имеющих малую толщину. В металлическом брусочке нужно высверлить сначала отверстия под сверло и резец, потом под прижимные винты и нарезать в них резьбу.
Если центрорез будет использоваться в дрели, то вместо сверла нужно установить металлический пруток. Резец делается из хвостовика сломанного сверла.
Так же им можно нарезать шайбочек, например из стеклотекстолита от распаянных плат:
Фреза из пробки
Одна книжка предлагает изготовить фрезу из пробки. На сколько это удачная идея я скачать не могу, так как сам не пробовал обрабатывать что либо такой фрезой. Думаю, что для очень мягких материалов подойдёт.
Пара конструкций фрез из интернета
Фреза из ножа электробритвы
Товарищи на форуме предлагают использовать нож электробритвы как фрезу. Но есть одна проблема — направление вращения ножа обратное, так что нужна дрель с реверсом.
Домашняя мастерская
Голыми руками дома ничего не сделать. В блоге рассказывается о том, что нужно иметь домашнему мастеру, как оборудовать свое рабочее место, а также даются советы по использованию различных инструментов.
Страницы
- Главная
- О сайте
- ЭЛЕКТРОИНСТРУМЕНТ
- ИНСТРУМЕНТАЛЬНЫЙ ЯЩИК
- РЕЗЬБА ПО ДЕРЕВУ
- Деревянные рыбы (каталог изделий по видам)
- ТОКАРНОЕ ДЕЛО
- МАТЕРИАЛЫ
- МАЛЕНЬКИЕ ХИТРОСТИ
Насадки для гравера и бормашины своими руками
Ещё раз возвращаюсь к вопросу, который уже не раз затрагивал в своих заметках на сайте. Речь пойдет о насадках для гравера и бормашины. Тема эта, наверное, бесконечная, так как кроме самых разнообразных насадок, которые поставляются в комплекте вместе с гравером и бормашиной или, которые можно отдельно приобрести в магазине инструментов, домашние умельцы изготавливают их своими руками. И тут уж каждый стремится сделать то, что наиболее востребовано при выполнении тех или других работ.
Кстати, из тех наборов, что были в комплекте моих двух электрограверов, насчитывающих несколько десятков насадок, я пользуюсь чаще всего от силы пятью-шестью, а остальные просто лежат «мертвым грузом», но для того, чтобы были под рукой и не затерялись, сделал такую, как на верхнем фото, простенькую трехъярусную самодельную подставку из дерева. Может быть, и они когда-то пригодятся, но сейчас я чаще всего применяю различные самодельные шлифовальные насадки, «заточенные» под те задачи, которые при работе с деревом решаю с помощью бормашинки (Профиль Б-03) и граверов (Калибр и Hammerflex 113-003).
Почему именно самоделки? — Потому, что в продаже я не встречал хороших шлифовальных насадок, позволяющих качественно выполнять с помощью бормашины и гравера обработать вогнутые поверхности и углубления деревянных заготовок. Да, есть много разных борфрез, которыми можно быстро снять слой древесины на указанных поверхностях, но шлифовать их практически нечем. Имеющиеся в продаже насадки — шлифовальные барабаны со сменными цилиндриками из наждачной бумаги, шарошки и шлифовальные круги неудобны, к примеру, при шлифовке углубления заготовки для деревянной ложки. А обработка наждачной бумагой вручную слишком трудоемкий и нудный процесс.
Здесь требуется насадка, имеющая либо шарообразную, либо овальную форму. Причем, у этой насадки должна быть предусмотрена возможность последовательной быстрой замены наждачной бумаги с крупным зерном на другую, с более мелким. Кроме того, желательно, чтобы эта насадка была простой в изготовлении и не дорогой.
После экспериментов с применением самых разных самодельных насадок для гравера и бормашины я пришел к следующему варианту, который, на мой взгляд, более всего подходит для решения задач, о которых сказано выше.
Деревянные самодельные основания для таких насадок просты в изготовлении.
