Коэффициент отражения света, коэффициент поглощения и пропускания света
Коэффицие́нт отраже́ния — безразмерная физическая величина, характеризующая способность тела отражать падающее на него излучение. В качестве буквенного обозначения используется греческая или латинская [1] .
Количественно коэффициент отражения равен отношению потока излучения, отраженного телом, к потоку, упавшему на тело [1] :
Сумма коэффициента отражения и коэффициентов поглощения, пропускания и рассеяния равна единице. Это утверждение следует из закона сохранения энергии.
В общем случае значение коэффициента отражения тела зависит как от свойств самого тела, так и от угла падения, спектрального состава и поляризации излучения. Вследствие зависимости коэффициента отражения поверхности тела от длины волны падающего на него света визуально тело воспринимается как окрашенное в тот или иной цвет.
Коэффицие́нт поглоще́ния — безразмерная физическая величина, характеризующая способность тела поглощать падающее на него излучение. В качестве буквенного обозначения используется греческая [1] .
Численно коэффициент поглощения равен отношению потока излучения , поглощенного телом, к потоку излучения , упавшего на тело [1] [2] :
В общем случае значение коэффициента поглощения тела зависит как от свойств самого тела, так и от угла падения, спектрального состава и поляризации излучения..
Коэффицие́нт пропуска́ния — безразмерная физическая величина, равная отношению потока излучения , прошедшего через среду, к потоку излучения , упавшего на её поверхность [1] :
В общем случае значение коэффициента пропускания [2] тела зависит как от свойств самого тела, так и от угла падения, спектрального состава и поляризации излучения.
Коэффициент пропускания связан с оптической плотностью соотношением:
Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
1.2. Поглощение, отражение и пропускание света в различных средах
При падении излучения на тело часть света отражается, а другая проходит внутрь среды. В среде часть излучения может поглотиться или рассеяться (при наличии в ней неоднородностей), а остальная часть пройти через неё. Поглощённое излучение превращается в тепло или излучается с другой длиной волны (фотолюминесценция), рис. 1.2.1.
Рис. 1.2.1
Схема, иллюстрирующая оптические процессы,
происходящие на поверхности среды и внутри неё
В общем случае световой поток, падающий на образец, делят на три компоненты:
где , соответственно, коэффициенты отражения, поглощения и пропускания.
При направленном пропускании, когда рассеянием можно пренебречь, отношение называется прозрачностью среды .
Все коэффициенты зависят от длины волны.
Как следует из курса общей физики, электромагнитная волна, попадая в однородный диэлектрик, вызывает в нём вынужденные колебания связанных электрических зарядов, которые становятся источником вторичных электромагнитных волн. Интерферируя с первичной волной, эти волны создают результирующую преломлённую волну, которая распространяется в среде с фазовой скоростью в раз меньшей скорости света в вакууме ( — абсолютный показатель преломления среды).
Вторичные волны от поверхностного слоя выходят и наружу образца. Складываясь, они образуют отражённую волну.

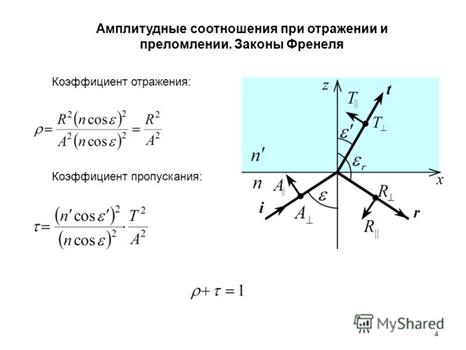

Расчёт коэффициента отражения в зависимости от показателя преломления граничащих плоских диэлектриков был впервые выполнен Френелем и затем дополнен решением уравнений Максвелла для границы раздела двух сред, имеющих различные диэлектрические проницаемости.
Если электромагнитная волна падает перпендикулярно границе раздела двух сред, то коэффициент отражения рассчитывается по формуле
где — относительный показатель преломления.
В целом коэффициент отражения зависит от угла падения, оставаясь минимальным при нормальном падении света.
Металлы отличаются от диэлектриков как высокими значениями коэффициента отражения, так и поглощения. Это обусловлено большой концентрацией в них свободных электронов, которые легко раскачиваются падающим излучением. В результате появляется очень мощная отражённая волна, а сталкивающиеся с ионами кристаллической решётки свободные электроны трансформируют энергию падающего излучения в тепло.
Рассеяние вызвано оптическими неоднородностями среды (посторонними частицами) или флуктуациями плотности вещества, соответственно показателя преломления (такое рассеяние обычно называют молекулярным).
Рассеяние на неоднородностях среды происходит из-за отражения, преломления и дифракции на посторонних включениях. Если размер рассеивающих частиц критически мал по сравнению с длиной волны, то рассеяние практически отсутствует (например, излучение оптического диапазона не рассеивается отдельными атомами). С увеличением размера частиц (при переходе от атомов к молекулам) рассеяние сильно растёт и существенно зависит от длины волны. Согласно закону Рэлея при молекулярном рассеянии в газе интенсивность рассеянного света прямо пропорциональна квадрату объёма частицы и обратно пропорциональна четвёртой степени длины волны. Однако, уже для частиц с радиусом примерно в 5 раз больше длины волны интенсивность рассеяния перестаёт зависеть от частоты излучения.
Характер отражённого света зависит от интенсивности рассеяния:
— если рассеяние отсутствует (однородный слой с гладкими поверхностями), то имеет место направленное отражение (зеркальное) и пропускание;
— если излучение полностью рассеивается (молочные стёкла), то говорят о диффузном отражении и пропускании;
— смешанное отражение и пропускание (направленно-рассеянное) обычно наблюдается на поверхностях, элементы которых различно ориентированы относительно общей плоскости (матовое стекло).
Контрольные вопросы
1. Опишите оптические процессы, происходящие на поверхности среды и внутри неё при падении электромагнитного излучения.
2. Дайте определение коэффициентов отражения, поглощения и пропускания.
3. В результате чего появляется преломлённая и отражённая волна?
4. Чем вызвано рассеяние света?
5. В чём смысл закона Рэлея? Где мы встречаемся с его проявлением?
6. От чего зависит характер отражённого света?
7. Как меняется картина рассеяния света с увеличением размера рассеивающих частиц?
§ 166. Коэффициенты поглощения, отражения и пропускания
Цвет различных предметов, освещенных одним и тем же источником света (например, солнцем), бывает весьма разнообразен, несмотря на то, что все эти предметы освещены светом одного состава. Основную роль в таких эффектах играют явления отражения и пропускания света. Как уже было выяснено, световой поток, падающий на тело, частично отражается (рассеивается), частично пропускается и частично поглощается телом. Доля светового потока, участвующего в каждом из этих процессов, определяется с помощью соответствующих коэффициентов: отражения , пропускания и поглощения (см. § 76).
Каждый из указанных коэффициентов может зависеть от длины волны (цвета), благодаря чему и возникают разнообразные эффекты при освещении тел. Нетрудно видеть, что какое-либо тело, у которого, например, для красного света коэффициент пропускания велик, а коэффициент отражения мал, а для зеленого, наоборот, будет казаться красным в проходящем свете и зеленым в отраженном. Такими свойствами обладает, например, хлорофилл — зеленое вещество, содержащееся в листьях растений и обусловливающее зеленый цвет их. Раствор (вытяжка) хлорофилла в спирту оказывается на просвет красным, а на отражении — зеленым.
Тела, у которых для всех лучей поглощение велико, а отражение и пропускание очень малы, будут черными непрозрачными телами (например, сажа). Для очень белого непрозрачного тела (окись магния) коэффициент близок к единице для всех длин волн, а коэффициенты и очень малы. Вполне прозрачное стекло имеет малые коэффициенты отражения и поглощения и коэффициент пропускания , близкий к единице для всех длин волн; наоборот, у окрашенного стекла для некоторых длин волн коэффициенты и равны практически нулю и соответственно значение коэффициента близко к единице. Различие в значениях коэффициентов и и их зависимость от цвета (длины волны) обусловливают чрезвычайное разнообразие в цветах и оттенках различных тел.
Коэффициенты отражения, пропускания и поглощения, оптическая плотность.
Цвет различных предметов, освещенных одним и тем же источником света (например, солнцем), бывает весьма разнообразен, несмотря на то, что все эти предметы освещены светом одного состава. Основную роль в таких эффектах играют явления отражения и пропускания света. Как уже было выяснено, световой поток, падающий на тело, частично отражается (рассеивается), частично пропускается и частично поглощается телом. Доля светового потока, участвующего в каждом из этих процессов, определяется с помощью соответствующих коэффициентов: отражения r, пропускания t и поглощения a (см. § 76).
Каждый из указанных коэффициентов (a, r, t) может зависеть от длины волны (цвета), благодаря чему и возникают разнообразные эффекты при освещении тел. Нетрудно видеть, что какое-либо тело, у которого, например, для красного света коэффициент пропускания велик, а коэффициент отражения мал, а для зеленого, наоборот, будет казаться красным в проходящем свете и зеленым в отраженном. Такими свойствами обладает, например, хлорофилл — зеленое вещество, содержащееся в листьях растений и обусловливающее зеленый цвет их. Раствор (вытяжка) хлорофилла в спирту оказывается на просвет красным, а на отражении — зеленым.
Тела, у которых для всех лучей поглощение велико, а отражение и пропускание очень малы, будут черными непрозрачными телами (например, сажа). Для очень белого непрозрачного тела (окись магния) коэффициент r близок к единице для всех длин волн, а коэффициенты a и t очень малы. Вполне прозрачное стекло имеет малые коэффициенты отражения r и поглощения a и коэффициент пропускания t, близкий к единице для всех длин волн; наоборот, у окрашенного стекла для некоторых длин волн коэффициенты t и r равны практически нулю и соответственно значение коэффициента а близко к единице. Различие в значениях коэффициентов a, t и r и их зависимость от цвета (длины волны) обусловливают чрезвычайное разнообразие в цветах и оттенках различных тел.
Опти́ческая пло́тность — мера ослабления света прозрачными объектами (такими, как кристаллы, стекла, фотоплёнка) или отражения света непрозрачными объектами (такими, как фотография, металлы и т.д.).
Вычисляется как десятичный логарифм отношения потока излучения падающего на объект, к потоку излучения прошедшего через него (отразившегося от него), т. е. это есть логарифм от величины, обратной к коэффициенту пропускания (отражения).
D = log Ф in / Ф out
К примеру D=4 означает, что свет был ослаблен в 104=10 000 раз, т. е. для человека это полностью чёрный объект, а D=0 означает, что свет прошёл (отразился) полностью.
В терминах оптической плотности задаются требования к выдержке негативов.
Прибор для измерения оптической плотности называется денситометром. В рентгеновских методах неразрушающего контроля оптическая плотность рентгеновского снимка является параметром оценки пригодности снимка к дальнейшей расшифровке. Допустимые значения оптической плотности в рентгеновских методах неразрушающего контроля регламентируются в соответствии с требованиями ГОСТ.
Коэффицие́нт отраже́ния — безразмерная физическая величина, характеризующая способность тела отражать падающее на него излучение. В качестве буквенного обозначения используется греческая
или латинская
[1] .
Количественно коэффициент отражения равен отношению потока излучения, отраженного телом, к потоку, упавшему на тело [1] :
Сумма коэффициента отражения и коэффициентов поглощения, пропускания и рассеяния равна единице. Это утверждение следует из закона сохранения энергии.
В тех случаях, когда спектр падающего излучения настолько узок, что его можно считать монохроматическим, говорят о монохроматическом коэффициенте отражения. Если спектр падающего на тело излучения широк, то соответствующий коэффициент отражения иногда называют интегральным.
В общем случае значение коэффициента отражения тела зависит как от свойств самого тела, так и от угла падения, спектрального состава и поляризации излучения. Вследствие зависимости коэффициента отражения поверхности тела от длины волны падающего на него света визуально тело воспринимается как окрашенное в тот или иной цвет.
Коэффицие́нт пропуска́ния — безразмерная физическая величина, равная отношению потока излучения
, прошедшего через среду, к потоку излучения
, упавшего на её поверхность:
В общем случае значение коэффициента пропускания
[1] тела зависит как от свойств самого тела, так и от угла падения, спектрального состава и поляризации излучения.
Коэффициент пропускания связан с оптической плотностью
соотношением:
Сумма коэффициента пропускания и коэффициентов отражения, поглощения и рассеяния равна единице. Это утверждение следует из закона сохранения энергии.
Коэффициент поглощения — доля поглощения объектом взаимодействующего с ним другого объекта. Взаимодействующим объектом может быть электромагнитное излучение, энергия звуковых волн, ионизирующее или проникающее излучение, вещество (например, газообразный водород).
— отношениепотока излучения, поглощённого данным телом, к потоку излучения, <упавшему на это тело. Если падающий поток имеет широкий спектр, указанноеотношение характеризует т. н. интегральный П. к.; если же диапазон частотпадающего света узок, то говорят о монохроматическом П. к. — поглощателънойспособности тела. В соответствии с законом сохранения энергии для монохроматпч. <излучения сумма П. к., отражения коэффициента и пропускания коэффициента равнаединице. В отличие от поглощения показателя, характеризующего свойствавещества, П. к. зависит от толщины слоя, сквозь к-рый проходит свет, т. <е. от размеров тела, от темп-ры, от состояния отражающей поверхности. Вспектроскопии иногда под термином "П. к." понимают показатель поглощения.
Опти́ческая пло́тность — мера ослабления света прозрачными объектами (такими, как кристаллы, стекла, фотоплёнка) или отражения света непрозрачными объектами (такими, как фотография, металлы и т. д.).
Вычисляется как десятичный логарифм отношения потока излучения падающего на объект, к потоку излучения прошедшего через него (отразившегося от него), то есть это есть логарифм от величины, обратной к коэффициенту пропускания (отражения) [1] :
К примеру D=4 означает, что свет был ослаблен в 10 4 =10 000 раз, то есть для человека это полностью чёрный объект, а D=0 означает, что свет прошёл (отразился) полностью.
В терминах оптической плотности задаются требования к выдержке негативов.
Прибор для измерения оптической плотности называется денситометром. В рентгеновских методах неразрушающего контроля оптическая плотность рентгеновского снимка является параметром оценки пригодности снимка к дальнейшей расшифровке. Допустимые значения оптической плотности в рентгеновских методах неразрушающего контроля регламентируются в соответствии с требованиями ГОСТ.
D, мера непрозрачности слоя вещества для световых лучей. Равна десятичному логарифму отношения потока излучения (См. Поток излучения) F 0, падающего на слой, к ослабленному в результате поглощения и рассеяния потоку F, прошедшему через этот слой: D = lg (F 0/ F), иначе, О. п. есть логарифм величины, обратной Пропускания коэффициенту слоя вещества: D = lg (1/τ). (В определении используемой иногда натуральной О. п. десятичный логарифм lg заменяется натуральным ln.) Понятие О. п. введено Р. Бунзеном; оно привлекается для характеристики ослабления оптического излучения (См. Оптическое излучение) (света) в слоях и плёнках различных веществ (красителей, растворов, окрашенных и молочных стекол и многое др.), в Светофильтрах и иных оптических изделиях. Особенно широко О. п. пользуются для количественной оценки проявленных фотографических слоев как в черно-белой, так и в цветной фотографии, где методы её измерения составляют содержание отдельной дисциплины — денситометрии (См. Денситометрия). Различают несколько типов О. п. в зависимости от характера падающего и способа измерения прошедшего потоков излучения (рис.).
О. п. зависит от набора частот ν (длин волн λ), характеризующего исходный поток; её значение для предельного случая одной единственной ν называется монохроматической О. п. Регулярная (рис., а)монохроматическая О. п. слоя нерассеивающей среды (без учёта поправок на отражение от передней и задней границ слоя) равна 0,4343 k ν l, где k ν — натуральный Поглощения показатель среды, l — толщина слоя (k ν l = κ cl — показатель в уравнении Бугера — Ламберта — Бера закона; если рассеянием в среде нельзя пренебречь, k ν заменяется на натуральный Ослабления показатель). Для смеси нереагирующих веществ или совокупносги расположенных одна за другой сред О. п. этого типа аддитивна, т. е. равна сумме таких же О. п. отдельных веществ или отдельных сред соответственно. То же справедливо и для регулярной немонохроматической О. п. (излучение сложного спектрального состава) в случае сред с неселективным (не зависящим от ν) поглощением. Регулярная немонохроматич. О. п. совокупности сред с селективным поглощением меньше суммы О. п. этих сред. (О приборах для измерения О. п. см. в статьях Денситометр, Микрофотометр, Спектрозональная аэрофотосъёмка, Спектросенситометр, Спектрофотометр, Фотометр.)
