Маховик (Маховое колесо) — массивный вращающийся диск, использующийся в качестве накопителя (инерционный аккумулятор) кинетической энергии.

Также маховиком называют регулировочное колесо, похожее по форме.

Содержание

Использование

Используется в машинах, имеющих неравномерное поступление или использование энергии, накапливая энергию, когда поступление энергии выше чем расход, и отдавая её, когда потребление превышает поступление энергии. Также используется в гибридном двигателе в качестве накопителя энергии и для рекуперативного торможения.

Часто функцию маховика выполняет массивный вращающийся элемент механизма. Такие как гончарный круг, массивные колеса водяной мельницы или массивные зубчатые колеса.

Помимо энергии, вращающийся маховик накапливает ещё и момент импульса, что используется для ориентации космических аппаратов.

Свойство маховика сохранять направление оси вращения используется в гироскопах.Чем выше вес маховика, тем дольше сохраняется его движение.

Физика

Кинетическая энергия вращения, накопленная во вращающемся теле (маховике), может быть рассчитана по формуле:

E = \frac<1> <2>I \omega^2″ width=»» height=»» /></p> <p><ul> <img decoding=

r» width=»» height=»» />;— его радиус; </p> <p>Заменив в формуле для полого цилиндра, угловую скорость — <img decoding=

E = m(\pi S)^2(r^2+r_o^2)

История

Эффект маховика использовался с древнейших времен. Например в гончарном круге, Ветряных мельницах.

Согласно американскому медиевисту Линну Уайту немецкий монах Теофил упоминает в своём трактате «О различных искусствах» несколько машин, в которых применяется маховик. [1]

Во время промышленной революции, Джеймс Уатт применил маховик в паровой машине для выравнивания движения и преодоления мертвых положений поршня [2] , и его современник Джеймс Пикард использовал маховик в сочетании с кривошипно-шатунным механизмом для преобразования возвратно-поступательного движения во вращательное [3] .

Использование маховика в качестве аккумулятора энергии ограничивается тем, что при превышении допустимой окружной скорости происходит разрыв маховика приводящий к большим разрушениям. Это вынуждает создавать маховики с очень большим запасом прочности, что приводит к снижению их эффективности.

Следствием этого является малая (по сравнению с другими видами аккумуляторов) удельная энергоёмкость.

В мае 1964 года Гулия Нурбей Владимирович подал заявку на изобретение супермаховика — энергоёмкого и разрывобезопасного маховика.

См. также

Ссылки

Примечания

  1. ↑ Lynn White, Jr., “Theophilus Redivivus”, Technology and Culture, Vol. 5, No. 2. (Spring, 1964), Review, pp. 224-233 (233)
  2. ↑Элла Цыганкова У истоков дизайна
  3. ↑Encyclopedia of the Industrial Revolution, 1750-2007: Steam Engine (англ.)

Wikimedia Foundation . 2010 .

Полезное

Смотреть что такое «Маховое колесо» в других словарях:

Маховое колесо — МАХОВОЙ, ая, ое. Относящийся к взмаху, маханию, предназначенный для махания. Маховые движения. Маховые упражнения (в гимнастике). Маховое перо (большое перо в крыле птицы). Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова

маховое колесо — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN flywheel … Справочник технического переводчика

маховое колесо — smagratis statusas T sritis Energetika apibrėžtis Vientisos medžiagos diskas arba ratas su sunkiu ratlankiu, įtaisomas ant mašinos veleno, kad padidėtų inercijos momentas ir ji tolygiau suktųsi. atitikmenys: angl. balance wheel vok. Schwungrad,… … Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

Маховое колесо — см. Маховик, Паровые машины, Двигатели … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

КОЛЕСО — КОЛЕСО, колеса, мн. колёса, ср. 1. Круг со спицами или сплошной, насаживаемый на ось повозки и посредством вращения ее на втулке передвигающий повозку. Колесо телеги. Колесо вагона. Попасть под колеса. Снег сошел, стали ездить на колесах. Кресло… … Толковый словарь Ушакова

колесо — а/; колёса; ср. см. тж. колёсико, колёсный, колесом 1., колесом 2. 1) а) Круг (со спицами или сплошной), вращающийся на оси и служащий для приведения в движение повозок и других средств передвижения. Колесо/ телеги … Словарь многих выражений

колесо́ — а, мн. колёса, ср. 1. Круг (со спицами или сплошной), вращающийся на оси и служащий для приведения в движение повозок и других средств передвижения. Колесо телеги. Велосипедное колесо. Колесо вагона. □ Колеса оставляли на дороге черные рваные… … Малый академический словарь

колесо — а; колёса; ср. 1. Круг (со спицами или сплошной), вращающийся на оси и служащий для приведения в движение повозок и других средств передвижения. К. телеги. Велосипедное к. К. вагона. Запасные колёса автомобиля. Ездить на колёсах (в телеге, в… … Энциклопедический словарь

КОЛЕСО — КОЛЕСО, а, мн. колёса, колёс, ср. 1. В различных механизмах: диск или обод, вращающийся на оси или укреплённый на валу и служащий для приведения механизма в движение; вообще устройство такой формы. Рулевое к. Гребное к. Мельничное к. Зубчатое к.… … Толковый словарь Ожегова

Колесо маховое — служит для устранения неправильностей в ходе машины, происходящих от изменений сопротивления или движущей силы. Последнее случается, например, в паровых машинах, при действии пара расширения; кроме того, сила, передаваемая валу мотылем,… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Значение слова «маховик»

МАХОВИ́К, -а́, м. Тех. Маховое колесо. Громадный маховик [двигателя] бешено вертелся, и бетонная платформа — нервно вздрагивала. Н. Островский, Как закалялась сталь.

Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований; Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз.; Полиграфресурсы, 1999; (электронная версия): Фундаментальная электронная библиотека

МАХОВИ’К, а́, м. (тех.). Маховое колесо.

Источник: «Толковый словарь русского языка» под редакцией Д. Н. Ушакова (1935-1940); (электронная версия): Фундаментальная электронная библиотека

махови́к

1. техн. массивное вращающееся колесо на валу двигателя или другой машины, выравнивающее её ход либо использующееся в качестве накопителя кинетической энергии ◆ Ротор асинхронного генератора представляет собой обычный маховик, поэтому он лучше защищен от попадания влаги и грязи. ◆ Маховик соединен с валом электрогенератора, который заряжает аккумулятор.

2. техн. гладкое колесо, предназначенное для вращения рукой ◆ Открывание и закрывание вентилей разрешается производить, вращая маховик руками; ни в коем случае не допускается применять удлинительные рукоятки, рычаги, ломы и т.п. , 19 авг 1999 г. // «Типовая инструкция по безопасному ведению работ для персонала котельных РД 10-319-99 (1999)»

3. перен. , в сочетании с дополнением какой-либо медленный, постепенно набирающий обороты процесс . ◆ Маховик «холодной войны» безостановочно продолжал раскручиваться. ◆ Людям, попавшим в маховик истории, от этого не легче. ◆ Безграмотные и безответственные действия власти только поддерживают пламя войны и раскручивают маховик ненависти

Делаем Карту слов лучше вместе

/>Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!

Спасибо! Я стал чуточку лучше понимать мир эмоций.

Вопрос: абака — это что-то нейтральное, положительное или отрицательное?

Маховик и его назначение

Рассмотрим подробно наиболее простой способ регулирования неравномерности вращения — установку дополнительной маховой массы или маховика.

Все звенья механизма обладают инертностью. Как известно из физики, это свойство состоит в том, что чем инертнее материальное тело, тем медленнее происходят изменения его скорости, вызываемые действием приложенных сил. Поэтому, чтобы получить вращение главного вала машины с циклической неравномерностью, не превышающей требуемой величины, инертность этого вала со всеми жестко связанными с ним деталями надо сделать достаточно большой.

Из уравнения движения машинного агрегата в интегральной форме, очевидно, что, увеличивая инерционность можно уменьшить колебания угловой скорости.

,

где , а. Воздействовать на момент инерции второй группы звеньев сложно, поэтому на практике такое решение не применяется. Поставленная задача решается за счет увеличения момента инерции первой группы звеньев. Для этого на главном валу машины надо закрепить добавочную массу, выполненную в виде колеса с развитым ободом и называемую маховиком. Подбирая его момент инерции, можно обеспечить вращение главного вала машины с заданным коэффициентом неравномерности.

Маховик в машине играет роль аккумулятора кинетической энергии. При разгоне часть положительной работы внешних сил расходуется на увеличение кинетической энергии маховика и скорость, до которой разгоняется система, становится меньше, при торможении маховик отдает запасенную энергию обратно в систему и величина снижения скорости машины уменьшается.

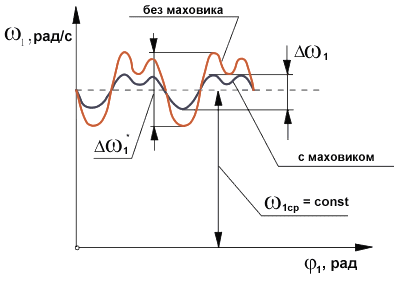

Отсюда можно сделать вывод: чем больше дополнительная маховая масса, тем меньше изменение угловой скорости за цикл и ниже коэффициент неравномерности вращения.
