Что такое портативная электростанция?
Портативные электростанции предназначены для хранения электроэнергии в аккумуляторных батареях. Большинство портативных электростанций используют литий-ионные батареи для хранения энергии. После зарядки они могут питать ряд устройств, таких как смартфоны, ноутбуки, камеры, фонари и даже небольшие бытовые приборы. Портативные электростанции предназначены для использования в дороге, что делает их идеальным решением для любителей активного отдыха, путешественников и всех, кому нужна энергия вдали от традиционных источников энергии.
Одним из самых больших преимуществ портативных электростанций является их универсальность. Их можно использовать для самых разных целей, включая кемпинг, походы, дорожные поездки, готовность к чрезвычайным ситуациям и мероприятия на открытом воздухе. Они также являются отличной альтернативой шумным и загрязняющим окружающую среду газогенераторам, поскольку они бесшумны и не выделяют дыма.
Поскольку технологии продолжают развиваться, портативные электростанции становятся все более популярными и доступными.
Знание того, на что обращать внимание при покупке портативной электростанции, является ключом к тому, чтобы сделать лучшую покупку.
Как работает портативная электростанция?
Известно, что портативные электростанции предназначены для хранения электроэнергии в аккумуляторных блоках, в качестве ядра портативных зарядных устройств портативные электростанции обычно используют литий-ионные аккумуляторы, которые имеют малый вес и обладают высокой плотностью энергии. Они могут хранить большое количество энергии в относительно небольшом и легком корпусе. Это делает их идеальными для использования в портативных приложениях, где важны вес и размер. Более того, литий-ионные аккумуляторы имеют более длительный срок службы и менее склонны к накоплению памяти, чем аккумуляторы других типов, что может сделать их более надежными и экономичными в долгосрочной перспективе.
Аккумуляторная батарея подключена к инвертору, который преобразует энергию постоянного тока (постоянного тока), хранящуюся в батарее, в энергию переменного тока (переменного тока), которую можно использовать для питания устройств.
Портативные электростанции обычно имеют несколько выходов, таких как порты USB, розетки переменного тока и порты постоянного тока. Эти выходы используются для подключения устройств к электростанции и получения энергии от аккумуляторной батареи. Количество и тип выходов может варьироваться в зависимости от модели и мощности электростанции.
Система управления энергопотреблением (EMS) отвечает за управление потоком энергии между аккумуляторной батареей, источником зарядки и электронными устройствами, получающими питание от электростанции. EMS регулирует зарядку и разрядку аккумулятора, управляет выходной мощностью и контролирует температуру аккумуляторного блока и электростанции для предотвращения перегрева.
Вместе эти системы обеспечивают чистый, тихий и надежный источник энергии, который можно использовать для питания самых разных устройств, от смартфонов и ноутбуков до светильников и небольших бытовых приборов.
Основные характеристики, на которые стоит обратить внимание
Если вы хотите купить портативную электростанцию, следует помнить о нескольких ключевых особенностях, чтобы гарантировать, что она будет хорошо работать для ваших нужд. Вот некоторые из наиболее важных вещей, которые следует учитывать:
Емкость аккумулятора: показывает, сколько энергии может хранить аккумулятор, поэтому убедитесь, что вы выбрали емкость, которая соответствует вашим потребностям в электроэнергии.
Вес и размер. Поскольку вы будете носить электростанцию с собой, важно выбрать ее легкую и компактную, но имейте в виду, что более крупные модели могут предлагать больше функций и возможностей.
Количество выходов. Найдите электростанцию с достаточным количеством розеток переменного тока, портов USB и портов постоянного тока для питания всех ваших устройств.
Варианты зарядки. Узнайте, какие варианты зарядки поддерживает электростанция, например от настенных розеток, автомобильных зарядных устройств и солнечных батарей, и выберите тот, который подходит именно вам.
Тип инвертора: инвертор преобразует питание постоянного тока от аккумулятора в питание переменного тока для ваших устройств. Инверторы с чистой синусоидой лучше всего подходят для чувствительной электроники, но могут быть более дорогими.
Способы подзарядки портативной электростанции
TВот несколько способов перезарядки портативной электростанции в зависимости от модели и доступных вариантов зарядки. Вот некоторые из наиболее распространенных способов подзарядки портативной электростанции:
Многие портативные электростанции поставляются с адаптером переменного тока, который можно использовать для зарядки аккумуляторной батареи от сетевой розетки. Просто подключите адаптер к электростанции и розетке, и аккумулятор начнет заряжаться.
Солнечные батареи — еще один распространенный способ зарядки портативных наружных электростанций. Многие портативные электростанции можно заряжать с помощью солнечных батарей. Это отличный вариант для любителей активного отдыха и тех, кому нужен возобновляемый источник энергии. Просто подключите солнечную панель к электростанции с помощью прилагаемого кабеля, и батарея начнет заряжаться.
Важно внимательно следовать инструкциям производителя и использовать правильный метод зарядки для вашей конкретной модели. Перезарядка или использование неправильного метода зарядки может привести к повреждению аккумулятора или электростанции, поэтому важно соблюдать осторожность и следовать рекомендациям по зарядке.
Как насчет поддержания?
Всегда помните, что портативные электростанции исправны.
Важно следить за тем, чтобы портативная электростанция оставалась в хорошем состоянии и исправно работала с течением времени. Хранить в прохладном, сухом месте, вдали от прямых солнечных лучей, тепла и влаги. Воздействие экстремальных температур или влаги может привести к повреждению аккумулятора или других компонентов. Не храните электростанцию рядом с легковоспламеняющимися материалами или в местах, где существует опасность возгорания.
Рекомендуется периодически заряжать электростанцию, даже если она не используется. Это помогает поддерживать аккумулятор и гарантирует, что он готов к использованию, когда это необходимо. Храните электростанцию с полной или частичной зарядкой. Это помогает поддерживать аккумулятор и гарантирует, что он готов к использованию, когда это необходимо.
Следуя этим советам, вы сможете безопасно и эффективно использовать свою портативную электростанцию, а также быть уверенным, что она будет подаваться в нужный момент.
Что такое ручная электростанций
Портативная электростанция предоставляет человеку простой источник энергии, который можно использовать, где бы он ни находился. Если вы проводите много времени на открытом воздухе и хотите, чтобы при этом у вас было немного энергии, то покупка одного из этих устройств может стать отличным решением.
Портативная электростанция похожа на генератор это проще в использовании и обслуживании. Эти устройства включают в себя перезаряжаемые батареи, которые накапливают энергию, чтобы вы могли использовать их в дороге.
Зарядить портативную электростанцию можно любым из следующих способов:
- Стандартная настенная розетка
- Солнечные панели
- Автомобильная розетка
Когда электростанция заряжена, вы можете брать ее с собой, когда проводите время на свежем воздухе. Затем вы можете получить доступ к энергии, хранящейся внутри, подключив свои устройства к станции.
Зачем нужна портативная электростанция?
Портативные электростанции популярны, потому что они позволяют людям использовать устройства, требующие энергии, вне дома.

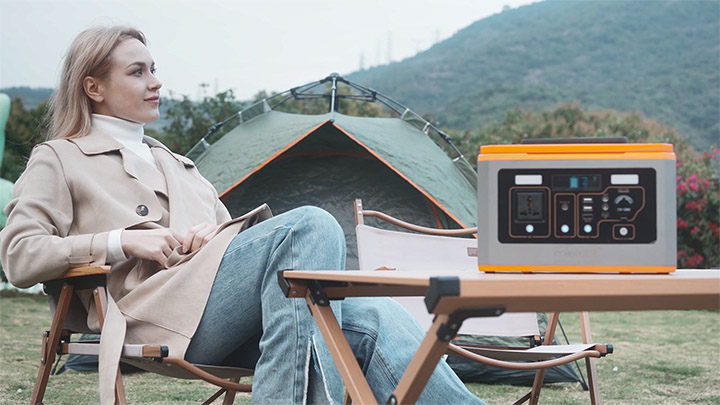

Отдых на природе
Во время кемпинга переносная электростанция позволяет использовать электрические приборы, такие как кофеварки, мини-холодильники и электрические плиты, пока вы наслаждаетесь прекрасным видом на улицу.
Другой вариант — использовать электростанцию, пока вы занимаетесь любимым делом, например, рыбалкой, катанием на велосипеде и катанием на заднем дворе. Это отличное решение для тех, кто любит гулять. от сетки где доступ к электричеству ограничен.
Чрезвычайные ситуации
Люди также иногда покупают портативную электростанцию на случай чрезвычайных ситуаций. Это может быть отличным источником резервная энергия для людей, которые живут как на, так и за пределами инженерная сеть.
Совет от профессионала: В отличие от обычных генераторов, электростанции EverExceed можно использовать как внутри помещений, так и на открытом воздухе. Это делает наши устройства более универсальное решение для ваших энергетических нужд. Отключение электричества в доме случается чаще, чем вы думаете. Имея доступ к электростанции EverExceed, он может обеспечивать электропитание самой требовательной бытовой техники и заряжать ваши мобильные устройства до восстановления энергоснабжения.
* Эта статья из Интернета, не отражает взгляды на этот сайт, если есть какие-либо нарушения, пожалуйста, свяжитесь с нами, чтобы удалить.
Портативная электростанция
Так как в нашей деревне часто отключают электричество, но восстановление электропитания происходит в течении 3-4 часов (в основном) я уже писал. Поэтому приходится стараться использовать резервное питание где только можно.
Так, к примеру, я взял инкубатор с автоматическим переключением на 12 Вольт (см статью Обзор инкубатора Несушка), подключил его к аккумулятору MyWay из магазина Светофор. Для продолжительного отключения использую генератор на 2.2 кВт (см статью Как выбрать генератор для дома).
Но заводить генератор иной раз просто лениво, особенно если отключение происходит в дневное время и их всех потребностей — чайник вскипятить, да смартфон/ноутбук подзарядить.
И тут я пришел к мысли, что для таких отключений генератор избыточен, необходимо не производить электроэнергию, а хранить ее на случай отключения!
Поискал информацию и нашел, что такие девайсы уже давно продаются, их называют по разному — бестопливный генератор, портативная электростанция, солнечная электростанция, автономная электростанция и тд.
Все эти девайсы различных названий обычно имеют в своем словосочетании слова портативная электростанция или бестопливный генератор.
Что такое портативная электростанция
Фактически это инвертор с чистым синусом на 220 Вольт с дополнительными разъемами питания на USB и 12 Вольт. А так же большая аккумуляторная батарея на LiIon аккумуляторах.
При этом, в отличии от компьютерного UPS, портативная электростанция рассчитана на продолжительную работу и может выдерживать кратковременные (стартовые) токи превышающие номинальную мощность. Это достигается за счет использования LiIon аккумуляторов с высокой токоотдачей.
При этом, в большей части девайсов имеется контроллер для подключения солнечных батарей, за что их иной раз и называют "солнечная электростанция".
Стоит отметить и тот факт, что вес портативной электростанции весьма небольшой. EcoFlow RIVER Pro Portable Power Station (на фото) весит всего 9 килограмм, при этом в ней установлен LiFePO аккумулятор емкостью 720 Вт/ч. Если перевести в привычные Ампер/часы, то это выйдет 60Аm/ч — ровно столько вмещает в себя автомобильный аккумулятор.
Да, техника выходит дороговатая, цены на портативные электростанции в вашем городе и интернет магазинах вы можете посмотреть на виджете в конце статьи. Там же найдете и ссылки на подобные девайсы на АлиЭкспресс.
Но, давайте посмотрим, а какая альтернатива у бестопливной электростанции?
К примеру — глянем на цены инвертерных генераторов, все же нам надо иметь возможность и циркуляционные насосы котельного отопления питать в случае отключения электроэнергии и холодильник подключить.
Как видите — даже не слишком мощный генератор стоит прилично, к тому же, тот что на 0.9 кВт холодильник не потянет, у холодильника стартовый ток около 1.5-2 кВт.
Можно, конечно, поставить в доме инвертор с чистым синусом и взять аккумулятор от автомобиля.
Только вот инвертор который выдает действительно чистый синус, а не аппроксимированный, стоит примерно полцены портативной электростанции, так же нужно учитывать и то, что у инверторов указывается краткосрочная максимальная мощность, а реальная примерно в половину меньше.
На практике, для того, что бы питать продолжительное время нагрузку мощностью 1 кВт надо брать инвертор на 5 кВт.
Так же есть нюанс и с аккумулятором.
Аккумуляторы для автомобилей производятся так, что могут выдать краткосрочно большой ток, но не рассчитаны на продолжительную работу с инвертором. По правильному — надо брать тяговый аккумулятор, но цены на них сопоставимы ценой на инвертор чистого синуса. Так же к аккумулятору потребуется отдельная зарядка и контроль от переразряда, инвертор обычно не отключается при переразряде аккумулятора, так что есть немалый шанс угробить аккумулятор просто забыв его вовремя отключить или зарядить после окончания отключения электроэнергии.
Вот и получается, что, если делать по хорошему, то цена инвертора чистого синуса и тягового аккумулятора станет равной цене (а с учетом зарядного для аккумулятора и контроля от переразряда — даже и выше) портативной электростанции. Вот только у вас будет при этом огромный вес и провода. А так же не будет отдельных выводов для USB зарядок. Впрочем, это решается преобразователем 12 в 5 Вольт, но опять же — все это требует дополнительных проводов и не компонуется в отдельный корпус.
Идем дальше, выше я писал про возможность подключения солнечных панелей, которая реализована в солнечных генераторах, если вы решите добавить к системе "инвертор + аккумулятор" солнечную панель, то придется докупать контролер заряда. Что тоже стоит совсем не дешево.
В длительном выезде на природу или при оборудовании кемпера без солнечных панелей становится грустно. Гонять генератор для подзарядки аккумулятора — весьма накладное занятие, к тому же для длительной работы свинцового аккумулятора его зарядка должна вестись током в 10 и более раз меньше чем его емкость, то есть 60 Ач аккумулятор должен заряжаться током 2-6 Ампер. И зарядка занимает 10 и более часов, столько времени гонять генератор очень дорого выходит! А в ином случае аккумулятора вам хватит всего на 2-3 года.
LiIon и LiFePo, которыми комплектуется портативная электростанция, могут заряжаться токами равными емкости или превышающими емкость до 5-8 раз. То есть полная зарядка занимает от 15 минут до часа и зарядить их от генератора — как раз вполне реально и бюджетно.
Но вернемся к солнечном панелям, они позволяют заряжать аккумуляторы неспешно и нахаляву. В случае солнечного генератора вы просто подключаете панель или несколько панелей к электростанции и она дальше справляется сама.
Итак, закончим о том, что представляет собой портативная электростанция и почему она лучше чем самосбор из готовых компонентов. Давайте посмотрим на ее возможности.
Что может портативная электростанция
В бытовом использовании толку от умных слов "мощность, токоотдача, пиковый ток" и тд маловато. Ее сложно соотнести с бытовой техникой используемой на кухне и в доме. Гораздо информативнее выглядит подключение и запуск бытовой техники с использованием портативной электростанции.
EcoFlow RIVER Pro Portable Power Station легко справляется с тостером, по сути своей тостер это обычный нагревательный прибор и ему не важен чистый синус, он может работать и на аппроксимированном синусе который выдает самый дешевый UPS, вопрос только в мощности которую тостер потребляет.
А вот холодильник — гораздо более привередлив! Компрессор запускается раз в 5-10 минут и каждый раз при запуске имеет высокое токопотребление, к тому же ему нужен для работы именно чистый синус и от дешевого UPS работать холодильники просто отказываются!
Портативная электростанция легко справляется как с запуском, так и с продолжительной работой холодильника. Причем — не маломощного/портативного который берут на выезд или устанавливают в автокемперы, а с большим домашним.
С холодильником понятно, а вот как с большой нагрузкой в 2 кВт? Не каждый инвертор потянет кухонный чайник, 2 и 3 киловаттные инверторы просто уходят в защиту, когда к ним подключаешь чайник!
Домашняя электростанция легко справляется с такой нагрузкой!
По идее можно подключить пылесос или духовку, но вот особого смысла пылесосить именно в момент отключения электроэнергии нет, а духовка потребляет всего 400-600 Вт. С циркуляционными насосами котла отопления домашняя электростанция тоже легко справится, так как мощность их не велика (50-150 Вт) и к чистому синусу они менее требовательны, чем компрессор холодильника.
Посмотрите видео тестов кухонной техники с такой портативной электростанцией. Тестируется чайник, микроволновка и электрическая плитка.
Как видите — домашняя электростанция легко закрывает все проблемы, которые могут у вас возникнуть в случае отключения электроэнергии. Вам не потребуется выходит на улицу и запускать генератор!
К тому же, такую портативную электростанцию удобно иметь и в квартирах! В городах тоже временами бывают отключения электроэнергии, вы сможете подключить на время отсутствия электричества к этому девайсу все что угодно — компьютер, телевизор, смартфоны и тд. И продолжать сою привычную жизнь не обращая внимания на неурядицы. Ну а том, что такой портативный генератор можно взять с собой на воскресный отдых на природе и говорить то нечего, и так понятно, что девайс для этого отлично подходит.
Кроме всего прочего, как раз для отдыха на природе на корпусе есть фонарик. С ним не побегаешь, но осветить поляну или платку в вечерне-ночное время его вполне хватает.
Можно использовать портативную электростанцию и как большой повербанк для ваших смартфонов, планшетов и тому подобных устройств.
Кроме этого, вы можете подключать и устройства потребляющие 12 Вольт — различные портативные холодильники, автомобильные радиостанции и прочие девайсы.
Обратите внимание на то, что кроме разъема типа "прикуриватель" есть и штырьевые подключения, что на порядок удобнее.
Портативные электростанции комплектуются большим дисплеем на который выводится вся актуальная информация — % заряда, потребляемая мощность, время работы и тд.
В комплекте идет набор переходников для подключения внешних устройств и провод зарядки портативной электростанции от 220 Вольт.
Где купить портативную электростанцию
Самый оптимальный выбор — это покупка портативной электростанции с АлиЭкспресс, при этом смотрите вариант с доставкой по России, тогда и придет быстрее и обойдется дешевле, так как в стоимость международной индивидуальной доставки водит цена за объем и вес посылки, а на российские склады доставляют контейнеровозом, что сильно снижает стоимость пересылки.
- Купить портативную электростанцию AllPowers можно тут .
По ссылке выше — варикнты от 300 Вт до 2 кВт, имеет смысл брать такую для резервного питания частного дома или в автокемпер. Полный фарш и все навороты!
Более бюджетным вариантом является кемпинговая портативная электростанция Romoss.
Выходы для зарядки девайсов и розетки оснащены влагозащитными крышками, имеет встроенную беспроводную зарядку и доставляется СДЕКом.
- Купить портативную электростанцию Romoss можно тут .
Для квартирного использования и выездов выходного дня достаточно небольшой 500 Ваттной портативной электростанции Orico.
Небольшие габариты, малый вес, используются LiIon аккумуляторы.
- Купить портативную электростанцию Orico можно тут .
Ну а для любителей "подешевле" ниже два варианта весьма бюджетных девайсов.
Характеристики описывать не буду, смотрите их по ссылкам ниже.
- Бюджетные портативные электростанции: CSC и Flachfish
Если вы не доверяете AliExpress и доставке, то можно посмотреть цены на портативные электростанции в магазинах вашего города и российских интернет магазинах на виджете ниже.
Что такое ручная электростанций
Если вы считаете, что только традиционный бензиновый генератор спасет при отсутствии электричества, вы ничего не знаете о новых технологиях. Сегодня есть гораздо более удобные и экономичные решения, которые способны предложить пользователям чистую, бесшумную и возобновляемую энергию. Это портативные электростанции нового поколения.
Бензиновые генераторы требуют топлива, громко работают и выделяют угарный газ. Портативные зарядные станции — легкие, бесшумные и без вредных выбросов. Их можно использовать не только на улице, но и в помещениях, без какого-либо риска для здоровья. Для работы такой энергостанции не нужен бензин или дизельное топливо. Достаточно подключить генератор к розетке, солнечной батарее, ветрогенератору или даже автомобилю, и в вашем распоряжении всегда будет запас резервной энергии, которую можно хранить и потреблять по мере необходимости.
Портативные энергостанции: новый стандарт получения энергии
Традиционные генераторы обладают широким диапазоном мощности и обеспечивают подачу энергии с заявленными параметрами в течение 3,2 – 8,4 часов в экономичном режиме (¼ от нагрузки). При этом прослеживается четкая корреляция между характеристиками генератора и его весом: чем он мощнее, тем тяжелее. Установка всего на 3 кВт уже весит свыше 50 кг (без учета топлива), что определенно, не самое лучшее решение для портативной энергии.
Портативные электростанции обладают более скромными параметрами — так, генератор на литий-ионных аккумуляторах с номинальной мощностью переменного тока EcoFlow DELTA 2 достигает 1800 (2400) Вт. Но это гибкая и требуемая энергия, которая расходуется максимально эффективно и без потерь. При использовании портативной электростанции в качестве резервного питания в доме, такая мощность позволит запитать от него освещение, холодильники, стиральные машины и другие приборы повседневного применения. В зависимости от их количества продолжительность беспрерывной работы генератора составляет до 31 часа, при этом станцию можно параллельно заряжать от солнечных панелей, не отключая потребителей. С помощью новой энергостанции можно зарядить до 90% бытовых приборов — обогреватели, фены, холодильники, кофемашины и электрогрили, а для обеспечения питания устройств с высоким потреблением энергии, используется технология X-Boost, позволяющая увеличить номинальную мощность портативной станции до 2400 Вт.
На выезде электростанция поддержит работу части или всех ваших мобильных устройств повседневного использования. Для этого предусмотрено 4 обычных USB-порта, два USB-C-порта на 100 Вт (max), 4 электрических розетки, которые позволяют подзаряжать до 13 устройств одновременно (к слову, бензиновые инверторные генераторы обычно имеют только пару выходов, переменного и постоянного тока). Помимо этого, электростанции на литий-ионных батареях более мобильны. К примеру, бензогенератор на 1,8 кВт весит в среднем 21 кг, и достать его в одиночку из багажника уже затруднительно. DELTA 2 — всего 12 кг.
Возобновляемая энергия без каких-либо затрат с вашей стороны
При эксплуатации, традиционный генератор требует постоянных расходов. Один из главных недостатков бензиновых станций, что они в любом случае сжигают топливо, даже если вы даете на сеть минимум нагрузки. Также в бензогенераторе нужно менять масло, каждый раз после 50 часов работы, и регулярно проводить техобслуживание.
Портативные энергостанции могут вовсе не нуждаться в дополнительных тратах, например, если заряжаются от солнечных батарей. Им не требуется профессиональное обслуживание, а установленные в станции литий-ионные батареи имеют минимум 3000 циклов (разряда-заряда) до 80% остаточной емкости, чего хватает на 10-20 лет регулярного использования портативной электростанции.
Гораздо дешевле традиционных генераторов, если учитывать весь срок службы
В среднем инверторный бензогенератор и портативная энергостанция одинаковой мощности находятся примерно в одном ценовом диапазоне — от 80 тысяч рублей. В чем тогда выгода? Чтобы понять это, достаточно рассчитать на конкретном примере, во сколько обойдется тот и другой, с учетом затрат не только на покупку, но и использование оборудования.
Затраты на EcoFlow DELTA 2 при использовании солнечных батарей — стоимость электростанции + оборудование и аксессуары для подключения возобновляемого источника энергии.
Бензогенератор аналогичной мощности дополнительно к расходам на приобретение потребует, как минимум, затрат на покупку топлива и масла. При использовании генератора мощностью 1,8 кВт в течении 5 часов в день за средний срок его эксплуатации в 10 лет вы потратите:
на бензин — 591 300 рублей (при условии расхода топлива — 3,6 л в день и цене бензина АИ-92 в 45 руб./л);
на масло — 72 000 рублей (36 замен в год, при стоимости 200 руб./л).
Итого 663 300 рублей, и это без учета стоимости самого генератора. Выгода очевидна, а ведь еще возможны мелкие расходы, типа замены фильтра или оплаты за техническое обслуживание, которые не учитывались в вышеприведенном расчете. DELTA 2 все 10 лет (и даже дольше) будет «работать бесплатно».
Помощник на все случаи жизни
Портативная энергостанция идеально подходит для повседневных и чрезвычайных ситуаций, внутреннего и наружного использования. С ней вы будете готовы к любой ситуации — спектр применения ограничен только вашим образом жизни.
Благодаря абсолютно бесшумной работе и отсутствию каких-либо вредных выбросов станцию можно использовать в качестве резервного блока для дома и обеспечивать энергией все необходимые бытовые приборы.
Относительно малый вес и компактные размеры позволят взять портативную станцию в любую поездку: в багажнике энергостанция не займет много места, и обеспечит привычные условия комфорта даже в путешествии. При этом наслаждаться отдыхом на свежем воздухе вы будете в тишине и полном спокойствии.
В командировках электрогенератор позволит быть «не привязанным» к гостинице и спокойно выезжать, к примеру, на удаленный объект на продолжительное время. Незаменима портативная электростанция при чрезвычайных происшествиях и стихийных бедствиях, когда электроэнергия нужна для спасения пострадавших. К ней можно подключить медицинские инструменты и устройства жизнеобеспечения.
Если у вас остались сомнения в том, что портативные энергостанции выгодное вложение в свою жизнь, напомним, что это оборудование безопасно и просто в применении, безотказно и позволяет оставаться мобильным в любой ситуации.
Генератор с ручным приводом что это
Ручная электростанция, мощный генератор на основе мотор-колеса, военные ручные генераторы
Ветрогенератору нужен ветер, который дует не постоянно, а солнечным панелям солнце, которого не бывает неделями, особенно в зимнее время и в пасмурную погоду. Генераторам на двигателях внутреннего сгорания требуется топливо, которое становится только дороже, что делает их невыгодными, а так-же техническое обслуживание и др., делает их дорогой игрушкой, или аварийным источником на короткое время.
Я хочу рассмотреть такой вариант. Например ручной генератор, который работает от мускульной силы человека. Кроме того, что его приходится крутить самому, у него есть ряд преимуществ. Он не зависит от погодных условий (ветер, солнце), так-же он мобилен, прост в обращении, и может использоваться где угодно. Самые маленькие представители и самые известные, это китайские ручные динамо зарядники для мелкой электроники. Но такие маленькие «динамки» годятся лишь для экстренной подзарядки, а использовать их для постоянной выработки энергии крайне неудобно.
Во-первых они дают слишком мало энергии, и чтобы зарядить простой телефон, или небольшой фонарик их надо крутить часами. А если электричество нужно каждый день, то такие устройства во-первых не выдержат и быстро выйдут из строя от постоянных нагрузок, так как сделаны из пластмассы и не рассчитаны на большой ресурс. Да и человеку крутить эту штуковину по несколько часов в день ради зарядки мобильника и др. электроники просто долго и не целесообразно, да и после 15-ти минут кручения банально устают руки от монотонных движений.
Выходом из положения может быть более большой ручной генератор, чтобы вырабатывал гораздо больший ток, которым заряжать большой аккумулятор. А от этого аккумулятора уже питать и заряжать портативную электронику. То-есть большим генератором можно зарядить или подзарядить ёмкий аккумулятор, который например будет оснащён гнездом прикуривателя автомобиля. А после некоторое время использовать эту энергию подключая через гнездо прикуривателя различную электронику.
А когда аккумулятор «сядет» снова его зарядить. Такое решение позволит постоянно пользоваться энергией и при этом крутить генератор только тогда, когда в буферном аккумуляторе кончится заряд, а большого аккумулятора может хватать на недель или больше. Смотря как расходавать электроэнергию. Я думаю понятно, что такой источник рассматривается только для обеспечения минимальных потребностей человека в электроэнергии, такой как зарядка портативной электроники, и как максимум использование ноутбука.
Для этих целей может подойти например вот такой готовый вариант. Военные ручные генераторы, они как раз и созданы для выработки электроэнергии в любых условиях и в любом месте. Мощности таких генераторов от 3-х ватт и до 70 ватт. Есть множество моделей с различными характеристиками, так-же более современные аналоги имеют множество выходов адаптированных не только для зарядки больших аккумуляторов, но и для зарядки портативной техники( выходы USB, 12V, 19V)
Так-же их можно оснастить любыми нужными дополнительными входами и выходами. Преимущество таких больших генераторов в сравнении с китайскими «динамками » очевидно. Такой генератор достаточно мощный и за пару часов вырабатывает до 100 ватт энергии, а маленькие генераторы всего 2-3 ватта. Значит им можно зарядить большой аккумулятор например как на компьютерных ИПБ, и далее пользоваться энергией.
Но свинцово-кислотные аккумуляторы не любят быстрый заряд и быстро выходят из строя. Оптимальный режим заряда составляет около 10% от ёмкости аккумулятора. Это я к тому, что не стоит заряжать свинцово-кислотные аккумуляторы повышенным током, но как сократить время зарядки, если аккумулятор надо заряжать 10 часов, ведь столько не покрутишь.
Тут есть два выхода, это использовать литий-ионные аккумуляторы, которые можно заряжать большими токами, но сейчас ёмких литий-ионных аккумуляторов почти нет в свободной продаже. Или NI-HM аккумуляторы нового поколения, которые можно заряжать большими токами силой до половины ёмкости самих аккумуляторов. Единственное это следить за температурой аккумуляторов, так как они сильно греются при высоких зарядных токах. И надо следить чтобы температура не поднималась выше 70грС. Или использовать большие свинцово-кислотные аккумуляторы с расчетом на 10% заряд.
Например если взять военный генератор, что на рисунке выше и крутить его как написано в инструкции, то-есть 60об/м, то он будет в зависимости от модели давать номинальное напряжение, например 50 ватт. Это получается генератор будет давать около 4А тока, значит если использовать для зарядки свинцово-кислотный аккумулятор, то надо ёмкость около 40А. Подойдёт автомобильный, но можно и меньше.Если использовать меленький аккумулятор, то надо следить чтобы ток не выходил за расчетные параметры. Например для 10-ти амперного аккумулятора зарядный ток 1А, но кратковременно можно до 2А.
Если же рассматривать что-то действительно мощное, как домашнюю или походную электростанцию большой мощности. То можно использовать тоже практически готовый вариант, такой как велосипед и велосипедное мотор-колесо. Сейчас с развитием электро транспорта в продаже появился большой выбор наборов для переделки велосипедов на электротягу.
В качестве мотора используется готовое мотор-колесо. Это мотор-колесо так-же отличный низкооборотный генератор большой мощности. И может выдавать, например мотор-колесо мощностью 350ватт, в режиме генератора при тех-е оборотах может выдавать до 300ватт энергии. Ниже на фото пример готовой электростанции на базе велосипеда с мотор-колесом.
За основу такой электростанции можно использовать как готовый велосипед, так и просто раму с педалями, которую можно установить стационарно. Так-же мотор-колесо нужно без всяких дополнительный вело «причендал». А сам генератор стоит намного дешевле чем комплект для переделки велосипеда. Цены на мотор-колёса начинаются от 3500руб, но можно найти и дешевле, тем более с рук. Вся адаптация под генератор заключается в подключении мотора как генератор.
Мотор-колесо это трёх фазный низкооборотный двигатель на постоянных магнитах, в режиме генератора вырабатывающий переменное напряжение. Для выпрямления, преобразования тока из переменного в постоянный нужно сделать простейший выпрямитель на диодах. А так-же для контроля заряда аккумулятора нужно подключить амперметр и вольтметр. Ниже примерная схема подключения аккумулятора для зарядки.
При использовании контрольных приборов при зарядке хорошо ориентироваться. Например при зарядке авто аккумулятора нужно ток держать не выше 6-ти ампер, хотя кратковременно можно и до 10-ти. А сам генератор может выдать и до 20А. По вольтметру можно смотреть уровень заряда аккумулятора. Если напряжения на клеймах во время зарядки поднялось выше 14,5 вольт, значит аккумулятор подзарядился, так-же не стоит опускать разряд аккумулятора ниже 11вольт, это тоже влияет на ресурс.
Чтобы не заряжать «севший» аккумулятор по 10 часов, можно делать так. Когда аккумулятор немного сядет просто его дозаряжать, это хоть надо делать чаще, но по времени это будет значительно меньше,1-2часа. При использовании такой электростанции можно при отсутствии электроэнергии через гнездо прикуривателя заряжать портативную электронику, подключать светодиодное освещение. А при экономном использовании достаточно 1 раз в неделю крутить такой валогенератор, так как -а 1 час можно выработать до 100ватт энергии.
Электромашинный генератор с ручным приводом
Владельцы патента RU 2376699:
Электромашинный генератор с ручным приводом предназначен для использования в качестве малогабаритного автономного источника электрической энергии. Генератор содержит соединенный с корпусом статор и ротор, сопряженные посредством одной или нескольких пружин, или эластичных элементов, работающих на кручение ротора и обеспечивающих возможность его угловых колебаний, значительных при его резонансном раскачивании, осуществляемом движениями корпуса генератора. Ротор может быть сопряжен со статором или корпусом посредством двух спиральных пружин изгиба, внутренний конец каждой из которых связан с валом, а внешний — со статором или корпусом. Изобретение обеспечивает компактность привода генератора, упрощение его конструкции и повышение надежности. 7 з.п. ф-лы, 2 ил.
Электромашинный генератор с ручным приводом относится к портативным автономным источникам электроэнергии, применяемым преимущественно в быту и в походных условиях.
Хорошо известны электромашинные генераторы с ручным приводом, применяемые преимущественно для питания лампочек карманных фонариков /”электродинамические фонари”/, в которых ротор генератора раскручивается, посредством зубчатой передачи, силой, в основном, кистевой части руки пользователя.
Зубчатый механизм привода таких генераторов сравнительно сложен в изготовлении, громоздок для карманных габаритов и недолговечен в эксплуатации. При этом также существенно то обстоятельство, что задействованные в работе кисти рук человека сравнительно слабы и пользователь быстро устает.
Известны также линейные генераторы аналогичного назначения, магнитный сердечник которых совершает линейные колебания в обмотке генератора /”Изобретатель и рационализатор”, 2003, № 1, ст. ”Генератор в кармане”/. При этом генератор прост и надежен, в приведении в действие генератора могут участвовать мощные группы мышц руки, но уже сам характер резких возвратно-поступательных движений рук заставляет тратить энергию не столько на колебания сердечника относительно обмотки, сколько на перемещения /ускорения/ самих этих рук, массивных относительно сердечника.
Задача, на решение которой направлено изобретение, состоит в создании простого и надежного бытового или/и походного генератора с ручным приводом, более эргономичным по сравнению с вышеописанными.
Техническим результатом изобретения является достигнутое значительное упрощение ручного привода портативного электромашинного содержащего ротор генератора, посредством применения, предположительно неизвестного в данной области применения, механизма привода и режима генерации и задействование в процессе генерации группы мышц более мощной, чем кистевая и при этом в эргономически выгодном режиме.
Упомянутая задача решается тем, что в электромашинном /электромагнитомеханическом/ генераторе, содержащем ротор и соединенный с корпусом генератора статор, упомянутый ротор механически сопряжен, через посредство одной или нескольких пружин или эластичных элементов, работающих на кручение ротора, со статором или корпусом генератора.
Со стороны пользователя процесс генерации состоит в придании корпусу генератора осевых, по оси вращения его ротора, угловых колебаний — в такт собственных колебаний этого ротора.
В основе изобретения лежит и сущность его состоит в претендующем на новизну применении к раскрутке ротора ручного электрогенератора явления резонансного раскручивания-раскачивания /подобного раскачиванию качелей/ упруго подвешенных тел, угловая амплитуда колебаний которых может достигать достаточных для генерации тока значений, значительно больших амплитуды раскачивающих импульсов, посредством чего и обеспечивается простота и эргономичность привода генератора.
В частных вариантах выполнения устройства генератор содержит различного типа пары ротор-статор, известные для маломощных электромашинных генераторов. Наиболее подходящей является безколлекторная машина с содержащим постоянный магнит ротором. В частных вариантах выполнения устройства применяются различные типы работающих на кручение и запасающих энергию упругой деформации элементов, например витая кручения и спиральная изгиба пружины; работающие на кручение разного вида эластичные элементы, например шнуры или ленты. Такого рода элементы в технике известны.
В частных вариантах выполнения генератор может быть смонтирован в одном корпусе с элементами нагрузки, например лампочкой карманного фонаря.
В различных вариантах своего выполнения электромашинный /электромагнитомеханический/ генератор с ручным приводом является компактным и автономным источником электроэнергии, применяющимся преимущественно в быту.
В одном из предпочтительных вариантов выполнения генератора ротор генератора сопряжен со статором или корпусом его посредством двух спиральных, с противоположной закруткой, пружин изгиба, внутренний конец каждой из которых связан с установленным в подшипниках валом ротора, а внешний — со статором или корпусом генератора. В вариантах выполнения устройства пружины расположены как по одну, так и по разные стороны ротора.
Во втором варианте выполнения генератора, в котором статор или корпус генератора сопряжен с его ротором посредством двух спиральных пружин изгиба, для удобства сборки и разборки генератора и улучшения его компоновки обе эти пружины смонтированы в одном блоке, содержащем общий для двух пружин барабан, в котором помещены эти пружины, и общую, соединенную с валом ротора, колодку, в которой закреплены внутренние концы пружин. В предпочтительном варианте выполнения блока пружин, последние разделены сепаратором.
В третьем варианте генератора для лучшего согласования усилий рук пользователя с параметрами колебательной системы, задаваемыми, в частности, моментом инерции ротора и жесткостью пружины /пружин/ или эластичного элемента /элементов/, с ротором генератора соединен маховик, увеличивающий момент инерции ротора. Данная особенность может, в частности, иметь место в производстве генераторов из уже имеющихся комплектующих компонентов.
В четвертом варианте генератора для возможности приведения его в действие перекатыванием в ладонях, или по подходящей ровной поверхности, что позволяет сменить группу мышц, участвующих в работе, что актуально для генераторов, имеющих ручной привод, корпус генератора выполнен практически в форме тела вращения, ось которого совпадает с осью вращения ротора генератора.
В пятом варианте генератора, корпус которого выполнен в виде тела вращения, ось которого совпадает с осью вращения ротора, для возможности смены групп мышц, участвующих в работе, на корпусе генератора, в двух диаметрально противоположных краях его круглого сечения предусмотрено прямое или опосредованное закрепление концов двух ремней или двух концов одного ремня, что позволяет раскручивать корпус генератора способом, близким применяющимся в известной игрушке “йо-йо” — с предварительным завиванием ремней вокруг корпуса, раскручиванием с проскоком нейтрального положения, обратным раскручиванием. Крепление ремней к корпусу охарактеризовано на функциональном уровне. В вариантах выполнения устройства концы ремня или ремней закрепляются в корпусе непосредственно или через посредство вспомогательных и переходных элементов.
В шестом варианте генератора, для согласования прерывистого характера генерации или/и формы генерируемого тока с требованиями нагрузки, генератор снабжен электронным блоком, содержащем выпрямляющие ток и запасающие энергию элементы. В частных вариантах выполнения применяются конденсаторы, ионисторы, аккумуляторы, диоды. Данного назначения электронные блоки для электрогенераторов с ручным приводом известны.
В седьмом варианте генератора, последний, для удобства пользования, смонтирован в одном корпусе с одним или несколькими электроосветительными элементами, как наиболее востребованным видом нагрузки. В частных вариантах выполнения применяются светоизлучающие диоды, лампы накаливания и газоразрядные лампы.
Для пояснения сущности устройства прилагаются чертежи, в которых на фиг.1 представлен генератор в первом, втором, третьем, четвертом, пятом, шестом и седьмом вариантах выполнения; на фиг.2 представлена деталь генератора в пятом варианте его выполнения.
Электромашинный генератор с ручным приводом /фиг.1/ содержит установленный в цилиндрическом корпусе 1 генератора, содержащий обмотку статор 2 и содержащий постоянный магнит ротор 3, вал которого 4 установлен в подшипниках 5 и 6, имеющихся в корпусе генератора и располагающихся практически по оси его цилиндрического корпуса. На валу генератора закреплена колодка 7, в которой, в свою очередь, закреплены внутренние концы двух спиральных, имеющих противоположную закрутку пружин сгиба 8 и 9, установленных в барабане 10 /пружины разделены тонкой шайбой сепаратора, а их внешние концы закреплены в барабане/. Барабан с пружинами вставлен и закреплен в полости корпуса генератора. Рядом с барабаном, на валу ротора, закреплен также маховик 11, увеличивающий угловой момент ротора. В корпусе генератора имеется электронный блок 12, содержащий выпрямительный диодный мост и ионистор, обеспечивающие как выпрямление тока, так и сглаживание пульсаций напряжения и накопление электроэнергии. На торце цилиндрического корпуса генератора смонтированы светоизлучающие диоды 13. В корпусе генератора имеются контактные гнезда 14 для подключения нагрузки. Генератор снабжен дополнительным приводным устройством /фиг.2/, состоящим из туго натягивающегося на его корпус кольца, в двух взаимно противоположных краях которого закреплены два конца плоского ремня. Кольцо с ремнем является также средством для ношения генератора.
Генератор приводится в движение посредством переменного направления кручения его корпуса /сопровождающимся резонансными угловыми колебаниями ротора/, либо одной рукой, либо перекатывая цилиндрический корпус в ладонях, либо, — натянув на корпус кольцо с ремнем, — навивая в одну сторону ремень, быстро раскручивая с проскоком нейтрального положения и раскручивая обратно.
1. Электромашинный генератор с ручным приводом, содержащий ротор и соединенный с корпусом генератора статор, отличающийся тем, что упомянутый ротор механически сопряжен посредством одной или нескольких пружин или эластичных элементов, работающих на вращение ротора, со статором или корпусом генератора.
2. Генератор по п.1, отличающийся тем, что ротор генератора сопряжен со статором или корпусом его посредством двух спиральных с противоположной закруткой пружин изгиба, внутренний конец каждой из которых связан с установленным в подшипниках валом ротора, а внешний — со статором или корпусом генератора.
3. Генератор по п.2, отличающийся тем, что обе пружины смонтированы в одном блоке, содержащем общий для двух пружин барабан, в котором помещены пружины, и общую колодку, в которой закреплены внутренние концы пружин.
4. Генератор по п.1, отличающийся тем, что с ротором генератора соединен маховик.
5. Генератор по п.1, отличающийся тем, что корпус генератора выполнен практически в форме тела вращения, ось которого совпадает с осью вращения ротора.
6. Генератор по п.5, отличающийся тем, что на корпусе генератора, в двух диаметрально противоположных краях его круглого сечения, предусмотрено прямое или через посредство промежуточных элементов закрепление двух концов ремней или двух концов одного ремня.
7. Генератор по п.1, отличающийся тем, что снабжен электронным блоком, содержащим выпрямляющие ток и запасающие электроэнергию элементы.
8. Генератор по п.1, отличающийся тем, что в корпусе генератора смонтированы один или несколько электроосветительных элементов.
Как выбрать портативный генератор
Компактный переносной источник электроэнергии очень пригодится тем, кто часто бывает вдалеке от благ цивилизации. На рыбалке, в кемпинге, походе выходного дня он обеспечит функционирование электрооборудования, без которого сложно обойтись
Как разобраться в характеристиках представленных на рынке портативных бензиновых генераторов и какие параметры наиболее важны при выборе?
ТИП ГЕНЕРАТОРА. Для подключения электронных устройств лучше всего выбрать генератор инверторного типа. Большинство современных путешественников не готовы отказываться от электроники: мобильных телефонов, планшетов, ноутбуков, навигаторов. Между тем это оборудование чувствительно к качеству электропитания, прежде всего к его стабильности. Инверторные генераторы имеют встроенную систему контроля и улучшения качества тока. Дополнительное преимущество инверторного генератора – малошумная работа, что немаловажно при использовании на отдыхе.
МОЩНОСТЬ. Обычно в характеристиках портативных генераторов указываются два показателя мощности: активная и максимальная, причем второй обязательно превышает первый. На максимальной мощности генератор может работать короткое время, и этот параметр важен при подключении устройств с высокими пусковыми токами, которые потребляют самое большое количество энергии при включении. К такому оборудованию относятся, например, насосы и холодильники.
Определить требуемую мощность генератора можно путем простого сложения мощностей всех приборов (с учетом пусковых токов), которые предполагается подключать одновременно, с прибавлением примерно 30% запаса мощности, чтобы генератор не работал с перегрузкой.
ЧИСЛО ФАЗ. Портативные инверторные генераторы работают с однофазной сетью 220 В, так как используются в основном для питания бытовых приборов.
ВРЕМЯ АВТОНОМНОЙ РАБОТЫ, на которое хватает одного бака бензина. Следует помнить, что при непрерывной работе это время может быть меньше заявленного.
КОЛИЧЕСТВО РОЗЕТОК. Компактные генераторы обычно имеют от 1 до 3 розеток 220 В, некоторые модели комплектуются и выходом 12 В, который может быть очень полезен для зарядки аккумуляторов. Как правило, количество розеток напрямую зависит от мощности устройства: понятно, что к маломощному источнику питания нельзя одновременно подключать много энергопотребителей.
КЛАСС ПЫЛЕ- И ВЛАГОЗАЩИТЫ. По международным стандартам, обозначается буквенной аббревиатурой IP и двумя цифрами: первая соответствует степени защиты от твердых частиц, вторая – от влаги. Чем эти цифры больше, тем более экстремальными могут быть условия эксплуатации электрооборудования. Большинство представленных на рынке портативных генераторов имеет класс защиты IP 23 (от твердых частиц диаметром более 12 мм и брызг, падающих под углом 60°).
ЗАПУСК ДВИГАТЕЛЯ. Бензиновые двигатели компактных генераторов заводятся в основном вручную, с помощью тросика, но существуют дорогие модели с электрозапуском.
ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ. В современных компактных генераторах чаще всего устанавливаются четырехтактные бензиновые двигатели с воздушным охлаждением. Они отличаются низким уровнем шума и выхлопа, экономичны и просты в обслуживании, так как не требуют смешивания бензина с маслом. Однако необходимо иметь в виду, что двигатели с воздушным охлаждением не предназначены для долгой непрерывной работы. При выборе генератора обязательно обращайте внимание, двигатель какой марки на нем установлен, и отдавайте предпочтение авторитетным прозводителям (Briggs & Stratton, Subaru, Honda).
От качества двигателя зависят надежность, долговечность и безопасность генератора, поэтому лучше не рисковать и не брать очень дешевые модели с двигателем неизвестного происхождения.
ВЕС И ГАБАРИТЫ. Самые легкие (мощностью около 1 кВт) весят 12–15 кг, возрастание мощности логичным образом влияет и на вес генератора: так, при мощности 2 кВт он будет весить уже больше 20 кг. Что касается габаритов, то переносные генераторы «походного» типа действительно очень компактны: модель 2 кВт имеет усредненные размеры 55х45х40 см.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ И ЭРГОНОМИКА. Удобно, когда портативный генератор имеет индикаторы напряжения или даже встроенный вольтметр, а также систему оповещения о нештатных ситуациях: перегрузке, недостатке масла или бензина. Для снижения уровня шума до абсолютного минимума хорошие производители оснащают свои продукты глушителем и/или звукоизоляционным кожухом. Портативный генератор должен быть снабжен удобной ручкой для переноски или телескопической рукояткой и колесами, если модель тяжелая.
8 ручных аварийных генераторов электричества
Достаточно удобный в использовании генератор для выработки электричества, достаточно вращать рукоятку и заряжать любые устройства. Стоит такой генератор около 3 600 руб. Ссылка на источник.
2) Портативный ручной генератор 30 Вт
Очень удобный генератор с различными переходниками и регулировкой выходного напряжения. Стоит такой около 8 400 р. ссылка
3) Генератор высокой мощности 12 В
Более серьёзный аппарат для получения электричества. Стоимость около 19 000 р. ссылка на генератор
4) Ручное зарядное устройство с фонариком и USB
Портативный генератор размером с маленький термос, стоит около 3 500 р. ссылка на источник
5) Мощный ручной генератор 65 Вт
Самый серьёзный аппарат в нашей сегодняшней подборке. Стоит около 114 000 р. ссылка
6) Ручной динамо генератор с фонариком и радио
Интересная модель для ручной зарядки встроенного аккумулятора для последующей передачи энергии потребителю. стоимость около 3 000 р. ссылка
7) Ручной генератор «сделай сам»
Деревянная модель ручного генератора для самостоятельной сборки, стоимость около 500 руб. ссылка на набор.
8) Ручной мини-генератор
Миниатюрная модель генератора энергии для сборки, стоит около 300 р. ссылка на источник
48 постов 328 подписчиков
Была необходимость в покупке подобного. Но прежде чем сделать выбор, посмотрел обзоры на Ютубе. И. Подавляющее большинство — полный мусор. Ни от одного, насколько помню, телефон зарядить не смогли. А светодиод зажечь, так и батарейки достаточно.
Номер 5 — почувствуй себя губернатором.
Цена неадекватная, на мой взгляд.
Фактически — устройства для перевода продуктов питания в электричество с маленьким КПД.
Топ-14 дешёвых наборов для самостоятельной сборки и пайки
1) Охранная сигнализация
Замечательный подарок для начинающих любителей пайки и электроники, изучения микросхем и принципов работы электронных устройств. Стоимость данного набора всего 105 руб. Ссылка на набор
2) Набор для сборки радио
После сборки и пайки компонентов радио должно заработать =), цена данной версии радио 78 руб. Ссылка
3) Электронный часы
Стоимость таких часов 125 р. Ссылка на часы
4) Электронная свеча
Включается от источника инфракрасного излучения, выключается, если подуть в микрофон. Цена набора 67 р. Ссылка
5) Электронное пианино
Такое пианино можно собрать за 250 р. ссылка
6) Электронные песочные часы
Стоит такой набор 250 р. ссылка на источник
7) Вентилятор с регулировкой скорости
Интересный набор для сборки мини вентилятора за 148 р. ссылка на набор
Мигающие огни красного и синего цвета можно купить за 110 руб. ссылка
9) Слуховой аппарат
Такой аппарат можно собрать самому за 74 р. ссылка
Металлоискатель за 100 р. , находит металл примерно на расстоянии 5-10мм. ссылка на набор
11) Индикатор уровня громкости
Такой замок можно приобрести для сборки за 54 р. ссылка на набор
13) Регулятор напряжения
Регулируйте нужное вам напряжение на выходе от 1.25 до 12.5 вольт , стоит такое чудо-техники 750 р. ссылка
14) Увлажнитель воздуха
Увлажнитель воздуха для самостоятельной сборки. Стоимость набора 104 р. ссылка
Стабилизатор, ИБП и напряжение на нулевом проводнике (N). Помогите понять
Доброго дня. На днях озадачился установкой стабилизаторов. До этого в другом доме ставил Ресанта АСН-10000Н 1Ц, настенный. Все долгое время работает исправно. На каждую фазу (5 квт) по стабилизатору.
Решил повторить в текущем доме проживания и столкнулся с неприятным фактором: стабилизатор то работает нормально минут 5, то начинает дико прыгать напряжение : от 140 до 293. В общем на +/-70 вольт в разные стороны. И так несколько минут, потом снова нормально на несколько минут.
Такое происходит только при определенном условии: в сети за стабилизатором есть включенный ИБП (2 модели разные). При исключении ИБП из сети стабилизатор работает ровно — без бешенных скачков. При исключении стабилизатора и включении ИБП тоже всё нормально. Может они просто несовместимы?
При тестировании начал менять стабилизаторы, и когда подача напряжения в дом была полностью отключена (включая N) при перекидывании кабеля с нагрузки заметил что он ущипнулся током. Замерил — так и есть, на нулевом проводнике прыгающее напряжение, от нуля до 56 вольт, с нестабильным количеством герц (в среднем 100-110). Отключил ИБП от сети — напряжение ушло. Без ИБП на нуле всё пусто, как и положено.
То есть когда ИБП работает от батареи оно в сеть выкидывает по нулевому проводнику 50 вольт. Почему так я не понял. И когда например я устанавливаю ресанту — она начинает дико улавливать напряжение от нуля и выдает 140-290 вольт.
При этом, непосредственно перед самим ИБП стоит другой стабилизатор — на 2000ВА — Powerman из леруа. И он работает нормально, а ресанта нет.
В общем задача моя — установить стабилизаторы на все 3 фазы, при этом ИБП нужны — один на котёл, один на видеонаблюдение и компьютер. Стабилизатор могу купить по Вашему совету любой, ИБП оба заменить не могу (сейчас один из это DEXP IEC Pro 2000VA, второй именитого бренда, не помню правда)
Набросал как мог схему, если надо могу полнее и лучше. Реле контроля напряжения из схемы исключал. Ситуация не менялась — выключаешь ИБП из сети — стабилизатор работает как надо. Включаешь — скачки и напруга на N.
Какой то другой стабилизатор нужен для работы с ИБП? Есть какой то чтобы не сильно дорогой был? Всё таки 3 шт надо. И почему Powermann (их несколько мелких в системе на комп и ТВ и все работают исправно) работает нормально.
Приходит в дом 209-245 вольт. Еще до приобретения ИБП крякнулась 1060ti, думаю в момент скачка свыше 245.
