Колонковые-встроенные электроприводы

НАЗНАЧЕНИЕ

Колонковые электроприводы, серий 821, 822, 824, 825, 876 и 1280, предназначены для управления запорной и регулирующей арматурой в условиях эксплуатации, не допускающих применять встроенные электроприводы. Электропривод устанавливается на колонке (кронштейне) и состоит из одноступенчатого червячного редуктора, электродвигателя, узла блокировки ручного управления, коробки концевых и путевых выключателей, вал с шарнирной муфтой.
Электропривод серии 821 устанавливается на кронштейне и предназначен для управления арматурой с DN 20. Остальные электроприводы устанавливаются на колонках и применяются для управления арматурой с DN 32 и более. В зависимости от места нахождения арматуры по отношению к электроприводу (сверху или снизу) устанавливается шарнирная муфта.

ОСНОВНЫЕ РАЗМЕРЫ И ЧЕРТЕЖ


1 – электропривод встроенный; 2 – вал; 3 – муфта шарнирная; 4 – колонка.

Электропривод колонковый что это

ЗАДВИЖКИ ФЛАНЦЕВЫЕ 30лс41нж Ру16

Задвижка 30лс41нж DN150 PN16 — 8 шт.
Задвижка 30лс41нж DN200 PN16 — 43 шт.

ЗАДВИЖКИ ФЛАНЦЕВЫЕ 30нж41нж Ру 16

Задвижка 30нж41нж DN 50, PN 16 — 252 шт.
Задвижка 30нж41нж DN 80, PN 16 — 147 шт.
Задвижка 30нж41нж DN 100, PN 16 — 128 шт.
Задвижка 30нж41нж DN 125, PN 16 — 26 шт.
Задвижка 30нж41нж DN 150, PN 16 — 9 шт.
Задвижка 30нж41нж DN 200, PN 16 — 85 шт.
Задвижка 30нж41нж DN 250, PN 16 — 50 шт.
Задвижка 30нж41нж DN 300, PN 16 — 19 шт.
Задвижка 30нж41нж DN 400, PN 16 — 5 шт.

ЗАДВИЖКИ ФЛАНЦЕВЫЕ 30нж64нж Ру 25

Задвижка 30нж64нж DN 50, PN 25 — 42 шт.
Задвижка 30нж64нж DN 80, PN 25 — 43 шт.
Задвижка 30нж64нж DN 100, PN 25 — 67 шт.
Задвижка 30нж64нж DN 125, PN 25 — 10 шт.
Задвижка 30нж64нж DN 150, PN 25 — 34 шт.
Задвижка 30нж64нж DN 200, PN 25 — 40 шт.
Задвижка 30нж64нж DN 250, PN 25 — 3 шт.

ЗАДВИЖКИ ФЛАНЦЕВЫЕ 30нж15нж РN40

Задвижка 30нж15нж DN50, PN40 — 17 шт.
Задвижка 30нж15нж DN80, PN40 — 19 шт.
Задвижка 30нж15нж DN100, PN40 — 19 шт.
Задвижка 30нж15нж DN150, PN40 — 16 шт.
Задвижка 30нж15нж DN200, PN40 — 12 шт.

КЛАПАНЫ ФЛАНЦЕВЫЕ 15нж65нж Ру16

15нж65нж DN15 PN16 — 268 шт.
15нж65нж DN20 PN16 — 532 шт.
15нж65нж DN25 PN16 — 315 шт.
15нж65нж DN32 PN16 — 233 шт.
15нж65нж DN40 PN16 — 166 шт.
15нж65нж DN50 PN16 — 105 шт.
15нж65нж DN65 PN16 — 7 шт.
15нж65нж DN80 PN16 — 73 шт.
15нж65нж DN100 PN16 — 6 шт.
15нж65нж DN125 PN16 — 21 шт.
15нж65нж DN150 PN16 — 27 шт.
15нж65нж DN200 PN16 — 44 шт.

КЛАПАНЫ ФЛАНЦЕВЫЕ 15нж22нж Ру40

15нж22нж DN15 PN40 — 85 шт.
15нж22нж DN20 PN40 — 36 шт.
15нж22нж DN25 PN40 — 115 шт.
15нж22нж DN32 PN40 — 35 шт.
15нж22нж DN40 PN40 — 46 шт.
15нж22нж DN50 PN40 — 99 шт.
15нж22нж DN65 PN40 — 20 шт.
15нж22нж DN80 PN40 — 28 шт.
15нж22нж DN100 PN40 — 79 шт.
15нж22нж DN125 PN40 — 7 шт.
15нж22нж DN150 PN40 — 38 шт.
15нж22нж DN200 PN40 — 12 шт.

КРАНЫ ШАРОВЫЕ ФЛАНЦЕВЫЕ ст.20

11с31п DN 32 PN 16 — 21 шт.
11с31п DN 32/25 PN 16 — 40 шт.
11с31п DN 40/32 PN 16 — 10 шт.
11с31п DN 50/40 PN 16 — 10 шт.
11с31п DN 65/50 PN 16 — 10 шт.
11с31п DN 80/65 PN 16 — 20 шт.
11с31п DN 125/100 PN 16 — 10 шт.
11с31п DN 150/125 PN 16 — 45 шт.
11с31п DN 150 PN 16 — 11 шт.
11с31п DN 200/150 PN 16 — 19 шт.
11с31п DN 250/200 PN 16 — 3 шт.
11с31п DN 300/250 PN 16 — 4 шт.
11с31п DN 300 PN 25 — 7 шт.
11с31п DN 350 PN 25 — 1 шт.
11с31п DN 400/350 PN 25 1 шт.
11с32п DN 10 PN 40 — 100 шт.
11с32п DN 15/10 PN 40 — 145 шт.
11с32п DN 20/15 PN 40 — 256 шт.
11с32п DN 25/20 PN 40 — 396 шт.
11с32п DN 32 PN 40 — 10 шт.
11с32п DN 32 PN 16 — 23 шт
11с32п DN 32/25 PN 40 — 433 шт.
11с32п DN 40/32 PN 40 — 213 шт.
11с32п DN 50 PN 40 — 8 шт.
11с32п DN 50/40 PN 40 — 608 шт.
11с32п DN 65 PN 16 — 93 шт.
11с32п DN 65/50 PN 16 — 4 шт.
11с32п DN 80 PN 16 — 59 шт.
11с32п DN 80/65 PN 16 — 10 шт.
11с32п DN 100 PN 16 — 20 шт.
11с32п DN 100/65 PN 16 — 8 шт.
11с32п DN 100/80 PN 16 — 38 шт.
11с32п DN 125/100 PN 16 — 10 шт.
11с32п DN 150/125 PN 16 — 1 шт.
11с32п DN 150/100 PN 16 — 57 шт.
11с32п DN 200/150 PN 16 — 31 шт.
11с32п DN 200 PN 16 — 22 шт.
11с32п DN 250 PN 16 — 5 шт.

ШАРОВЫЕ КРАНЫ СТАЛЬНЫЕ под приварку PN 160

Кран шаровый под приварку DN 10 PN 160 — 30 шт.
Кран шаровый под приварку DN 15 PN 160 — 9 шт.
Кран шаровый под приварку DN 20 PN 160 — 28 шт.
Кран шаровый под приварку DN 25 PN 160 — 27 шт.
Кран шаровый под приварку DN 32 PN 160 — 21 шт.
Кран шаровый под приварку DN 40 PN 160 — 29 шт.
Кран шаровый под приварку DN 50 PN 160 — 9 шт.

ШАРОВЫЕ КРАНЫ НЕРЖАВЕЮЩАЯ СТАЛЬ

11нж01пм DN 10, PN 16 — 139 шт.
11нж01пм DN 15, PN 16 — 85 шт.
11нж01пм DN 20, PN 16 — 70 шт.
11нж01пм DN 25, PN 16 — 154 шт.
11нж01пм DN 32, PN 16 — 76 шт.
11нж01пм DN 40, PN 16 — 107 шт.
11нж01пм DN 50, PN 16 — 148 шт.
11нж01пп DN 10, PN 16 — 37 шт.
11нж01пп DN 15, PN 16 — 100 шт.
11нж01пп DN 20, PN 16 — 49 шт.
11нж01пп DN 25, PN 16 — 70 шт.
11нж01пп DN 32, PN 16 — 76 шт.
11нж01пп DN 40, PN 16 — 71 шт.
11нж01пп DN 50, PN 16 — 63 шт.
11нж01пп DN 65, PN 16 — 18 шт.
11нж01пп DN 80, PN 16 — 15 шт.
11нж01пп DN 100, PN 16 — 34 шт.
11нж01пп DN 150, PN 16 — 15 шт.
11нж01пф DN 15 PN 16 — 74 шт.
11нж01пф DN 20 PN 16 — 117 шт.
11нж01пф DN 25 PN 16 — 97 шт.
11нж01пф DN 32 PN 16 — 102 шт.
11нж01пф DN 40 PN 16 — 23 шт.
11нж01пф DN 50 PN 16 — 189 шт.
11нж01пф DN 65 PN 16 — 70 шт.
11нж01пф DN 80 PN 16 — 77 шт.
11нж01пф DN 100 PN 16 — 74 шт.
11нж01пф DN 150 PN 16 — 36 шт.
11нж01пф DN 200 PN 16 — 10 шт.
11нж01пф DN 250 PN 16 — 4 шт.

ШАРОВЫЕ КРАНЫ НЕРЖАВЕЮШИЕ под приварку PN 160

Кран шаровый под приварку DN 10 PN 160 — 97 шт.
Кран шаровый под приварку DN 15 PN 160 — 50 шт.
Кран шаровый под приварку DN 20 PN 160 — 49 шт.
Кран шаровый под приварку DN 25 PN 160 — 100 шт.
Кран шаровый под приварку DN 32 PN 160 — 50 шт.
Кран шаровый под приварку DN 40 PN 160 — 50 шт.
Кран шаровый под приварку DN 50 PN 160 — 49 шт.

ШАРОВЕ КРАНЫ ст.09Г2С

СМ.П.025.016-02 DN 25, PN 16 — 9 шт.
СМ.П.032.016-02 DN 32, PN 16 — 55 шт.
СМ.П.050.080-02 DN 50, PN 80 — 12 шт.
СМ.П.080.016-02 DN 80, PN 16 — 6 шт.
СМ.П.080.063-02 DN 80, PN 63 — 21 шт.
СМ.П.080.080-02 DN 80, PN 80 — 17 шт.
СМ.П.100.080-02 DN 100, PN 80 — 12 шт.
СМ.Ф.080.016-02 DN 80, PN 16 — 7 шт.

КРАНЫ ШАРОВЫЕ ФЛАНЦЕВЫЕ ФУТЕРОВАННЫЕ

Кран шаровый футерованный фланцевый DN 025 PN 16 — 101 шт.
Кран шаровый футерованный фланцевый DN 032 PN 16 — 50 шт.
Кран шаровый футерованный фланцевый DN 050 PN 16 — 51 шт.
Кран шаровый футерованный фланцевый DN 080 PN 16 — 49 шт.
Кран шаровый футерованный фланцевый DN 100 PN 16 — 72 шт.
Кран шаровый футерованный фланцевый DN 150 PN 16 — 78 шт.

Колонковые электроприводы опросный лист опросный лист

Колонковые электроприводы предназначены для управления запорной и регулирующей арматуры в условиях эксплуатации, не допускающей применять встроенные электроприводы.

Электропривод устанавливается на колонке (кронштейне) и состоит из

Электропривод устанавливается на колонке (кронштейне) и состоит из одноступенчатого червячного редуктора, электродвигателя, узла блокировки ручного управления, коробки концевых и путевых выключателей, вал с шарнирной муфтой.

Приводы запорно-регулирующей арматуры

Управление арматурой в зависимости от задач, которые она вы­полняет, от степени автоматизации системы, обслуживаемой арма­турой, от места ее расположения и используемого источника энер­гии может осуществляться различными способами. Привод по ме­сту его расположения относительно арматуры может быть мест­ным (насадным, встроенным) и дистанционно расположенным (ко­лонковым), т. е. соединенным с арматурой дистанционной механической передачей. В зависимости от источника движения приводы делятся на ручные и механические. Механические приво­ды могут быть электрическими (электромоторные, электромагнит­ные), пневматическими и гидравлическими, которые, в свою очередь, по конструкции делятся на поршневые и мембранные.

Ручные приводы. Ручное управление арматурой является наибо­лее простым и надежным видом управления. В зависимости от диаметра маховика и мес­та его расположения отно­сительно корпуса операто­ра усилие, которое может приложить к маховику фи­зически нормально разви­той человек, находится в пределах от 200 до 750 Н.

Помимо роли основно­го привода ручной привод имеет широкое примене­ние как вспомогательный (ручной дублер) во всех ме­ханических приводах.

Ручные дистанционные приводы (рис. 1) при­меняют для управления арматурой любого диамет­ра, работающей при любых параметрах среды, которая установлена в местах, не­доступных для непосред­ственного управления.

Электромоторные при­воды. Эти приводы нашли самое широкое применение для управления арматурой. Они доста­точно экономичны, имеют компактную конструкцию, простую элек­трическую схему. Приводы могут быть встроенными, т. е. установ­ленными на самой арматуре, или колонковыми, установленными отдельно от арматуры.

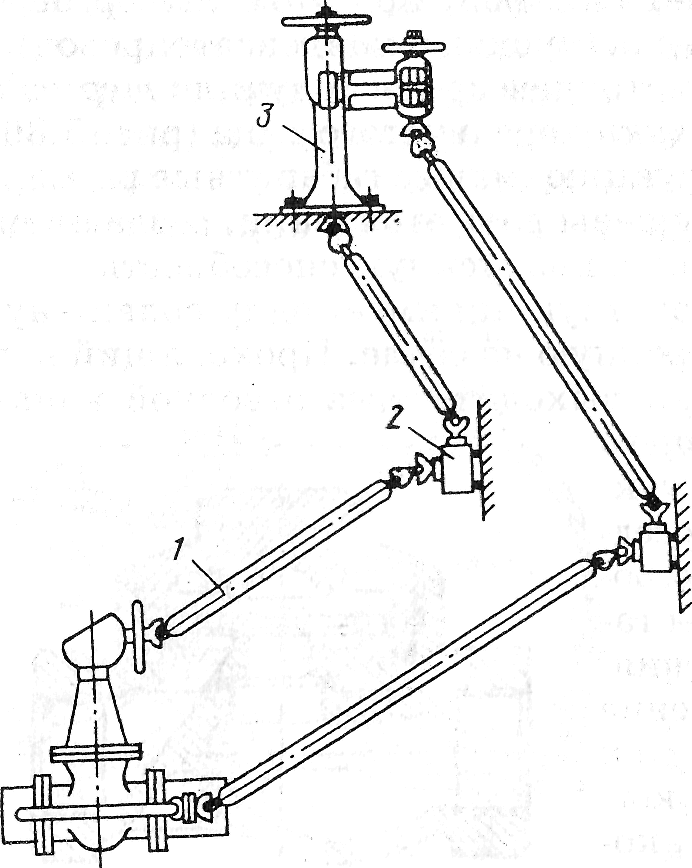

Рис. 1. Дистанционный ручной привод:

1 — штанга; 2 — коробка перемены направления; 3 -колонка

Кинематическая схема электропривода (рис. 2) состоит из электродвигателя 1, двухступенчатого зубчатого редуктора, включа­ющего блок шестерен 2, червячного редуктора, состоящего из червя­ка 5 и червячного колеса 6. Червячное колесо 6 насажено на приводной вал 7 запорного органа. На валу 7 также размещен червяк 8, который образует с червячным колесом 9 передачу, связанную с блоком концевых выключателей 10. Привод снабжен маховиком 4 для управления арматурой вручную. При полном открывании ар­матуры электродвигатель отключается концевым выключателем. При полном закрытии отключение электродвигателя производит­ся: у электроприводов, управляющих регулирующей арматурой — концевым выключателем; у электроприводов, управляющих запор­ной арматурой, — с помощью токового реле, настраиваемого на сра­батывание при определенной силе тока, соответствующей заданному крутящему моменту на шпинделе арматуры.

Рис. 2. Кинематическая схема электропривода:

1 -электродвигатель; 2 — блок шестерен; 3 — муфта ручного привода;

4 -маховик; 5,8 — червяк; 6,9 — червячное колесо; 7 — приводной вал

запорного органа; 10 — блок концевых выключателей

В конструкции электроприборов предусмотрена блокировка руч­ного управления: при переходе на ручное управление цепь элект­родвигателя разрывается.

Электроприводы, предназначенные для управления регулирую­щей арматурой, снабжены специальным потенциометрическим датчиком, сигнализирующим на пульт управления о степени открытия арматуры.

Встроенные электроприводы применяют для арматуры, в кото­рой температура протекающей среды не выше допустимой темпе­ратуры для электродвигателей встроенного типа. Встроенные элек­троприводы поставляют комплектно с арматурой, которая выбира­ется по параметрам среды и условному проходу.

Колонковые электроприводы устанавливают в том случае, ког­да не может быть установлена арматура с встроенным электропри­водом или когда для арматуры с ручным приводом требуется ди­станционное или автоматическое управление (в основном для за­порной арматуры, имеющей приводную головку). Колонковый элек­тропривод в зависимости от принятой схемы состоит из колонки и размещенного на ней электродвигателя с редуктором, а также из шарнирных узлов, коробок перемены направления, соединитель­ных штанг.

Электромагнитные приводы. Они применяются наиболее часто в конструкциях запорной и распределительной арматуры с услов­ными диаметрами прохода от 0,8 до 250 мм и давлением рабочей среды от 1·10 -7 Па до 20 МПа и более при рабочей температуре среды от -200 до + 500 °С.

Электромагнитные приводы могут быть тянущего, толкающего, поворотного и реверсивного действия. Они обладают высоким ре­сурсом, быстродействием, без затруднений согласуются с другими элементами систем автоматического управления. Основными элементами электромагнитного привода являются катушка и магнитопровод (рис. 3, 4).

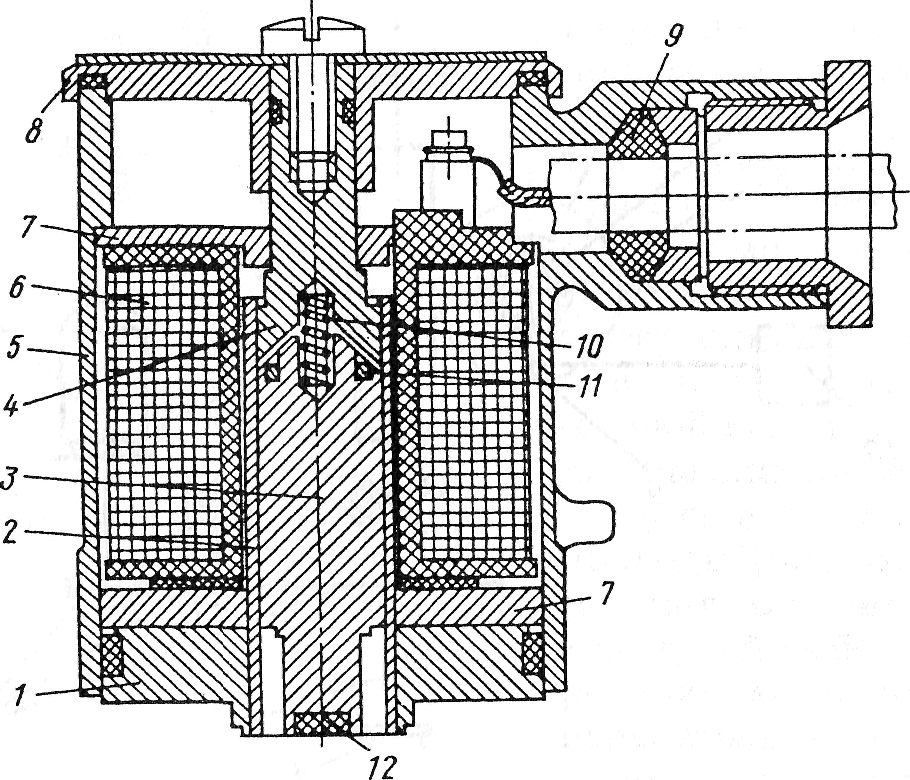

Рис. 3. Электромагнитный привод тянущего типа:

1 — фланец; 2 — разделительная трубка; 3 -сердечник; 4 — полюс; 5 — кожух; 6 — катушка; 7 — шайбы; 8 — крышка; 9 — сальник кабеля; 10 — пружина; 11 — короткозамкнутое кольцо

Поршневые приводы. В арматуре поршневые приводы приме­няются для управления кранами, заслонками, клапанами и за­движками. Наиболее существенными достоинствами этих приво­дов являются следующие: возможность получения больших ходов и усилий при прямолинейном ходе штока; простота конструкции и ограниченное число деталей; простота ограничения усилия пу­тем ограничения давления управляющей среды; быстродействие.

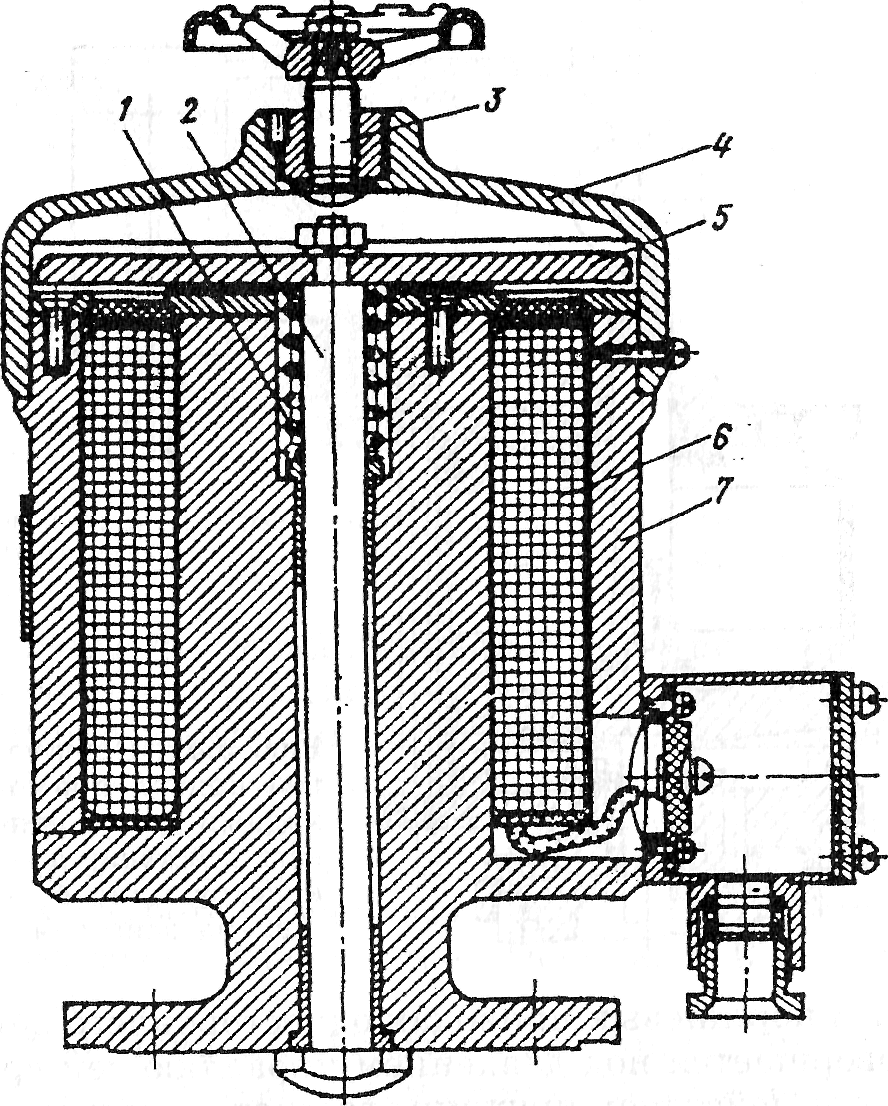

Рис. 4. Блочный электромагнитный привод тол­кающего типа с внешним притягивающимся дис­ковым сердечником для клапанов с малым ходом

1 — пружина; 2 — шток; 3 — ручной дублер привода; 4 — крышка корпуса; 5 — сердечник; 6 — катушка; 7 — корпус

По свойствам управляющей среды поршневые приводы армату­ры можно разделить на пневмоприводы, гидроприводы и пневмо-гидроприводы; по циклу срабатывания — на приводы двусторон­него и одностороннего действия.

В поршневых приводах двустороннего действия прямой и об­ратный ходы совершаются под давлением управляющей среды (рис. 5). В поршневых приводах одностороннего действия пря­мой ход совершается под давлением управляющей среды; обрат­ный ход — под действием пружины возврата, предварительно сжа­той при прямом ходе поршня (рис. 6).

По характеру движения выходного звена поршневые приводы Можно разделить на прямоходные и поворотные. В прямоходных выходной шток совершает поступательное прямолинейное движение, в поворотных — вращение, обычно на 90°.

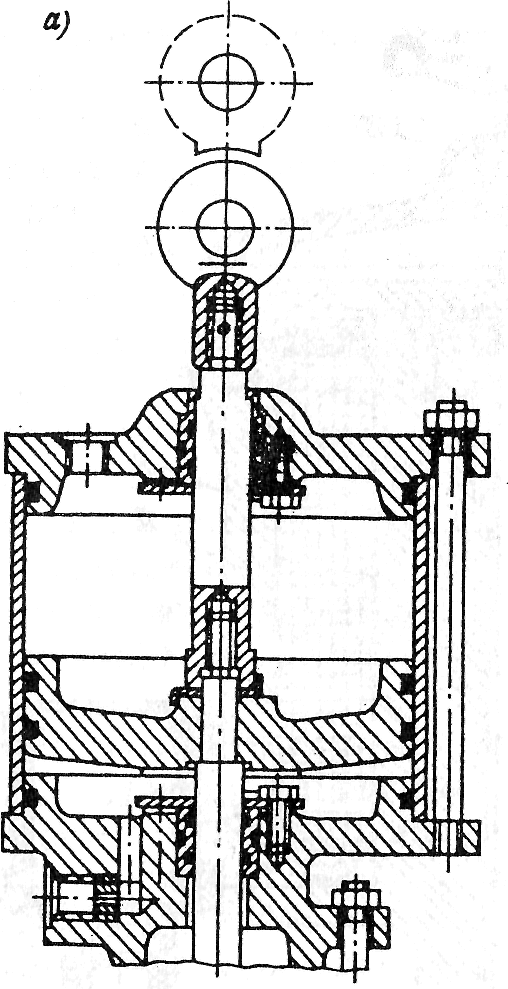

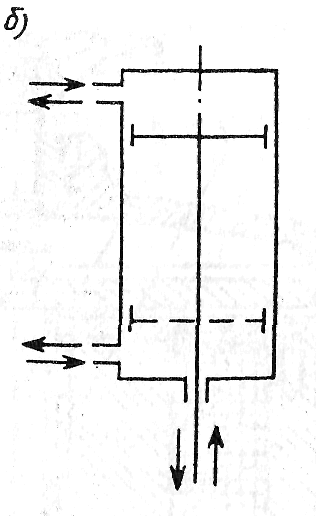

Рис. 5. Поршневой привод прямоходный двустороннего действия:

а – конструкция, б – схема действия

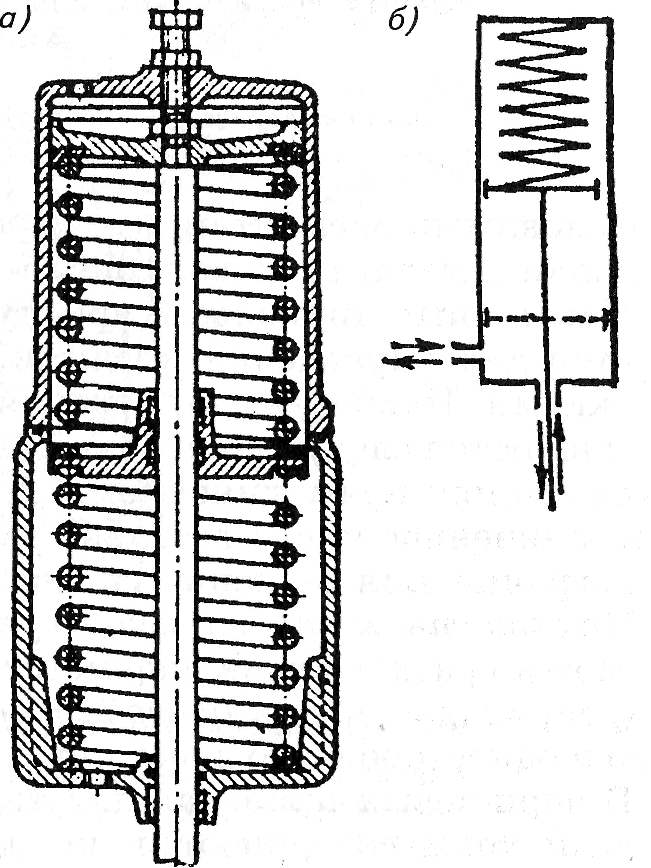

Рис. 6. Поршневой привод прямоходный од­ностороннего действия:

а — конструкция; б — схема действия

В поворотных поршневых приводах для преобразования поступательного движения поршня во вращательное движение выходного вала применяются рычажная передача, кривошипно-шатунный механизм, реечно-зубчатая передача (рис. 7) и винтовой преобразователь (рис. 8).

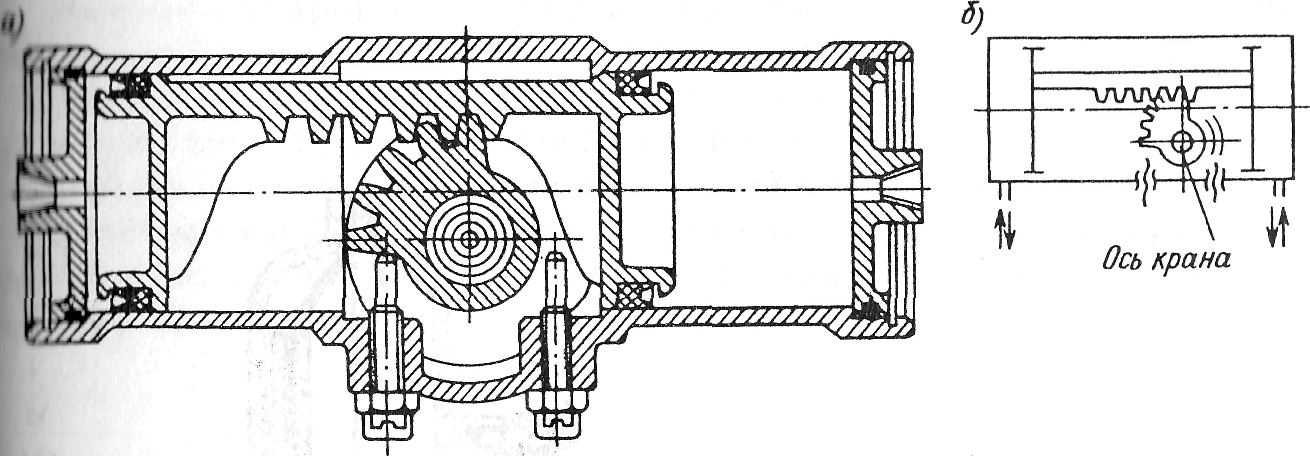

Рис. 7. Поршневой привод поворотный двустороннего действия с реечно-зубчатой передачей: а — конструкция; б — схема действия

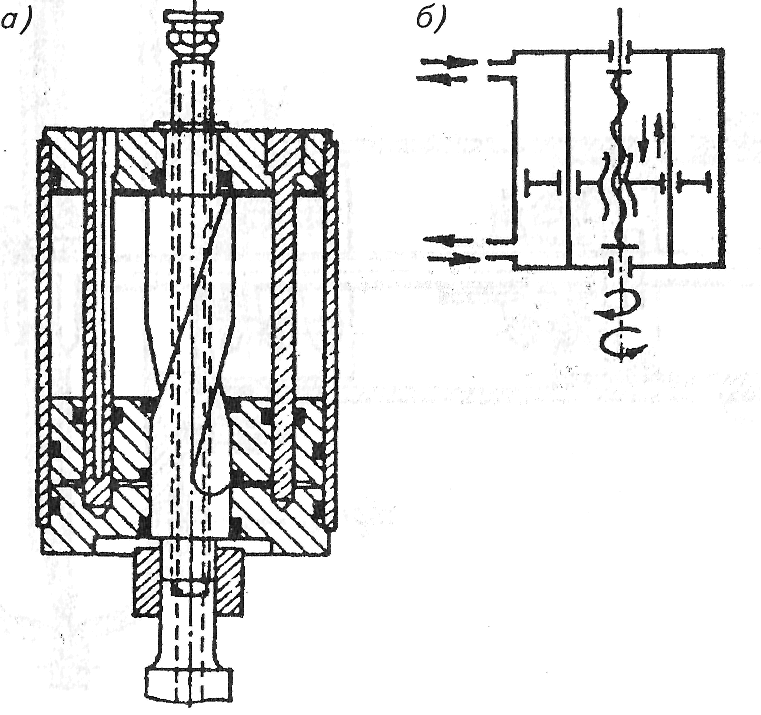

Рис. 8. Поршневой привод двустороннего

действия с винтовым преобразователем:

а — конструкция; б — схема действия

Мембранные приводы. Мембранный привод представляет собой устройство, в котором движение ведомому звену передается под действием давления газа или жидкости на упругую (эластич­ную) мембрану из резины, полиэтилена, фторопласта или металла.

Наиболее широко мембранный пружинный привод с резиновой мембраной применяется в регулирующей арматуре, а именно в регулирующих клапанах. Для запорной арматуры и для двухпозиционного регулирования используются мембранно-пружинные исполнительные механизмы повышенной мощности (рис. 9).

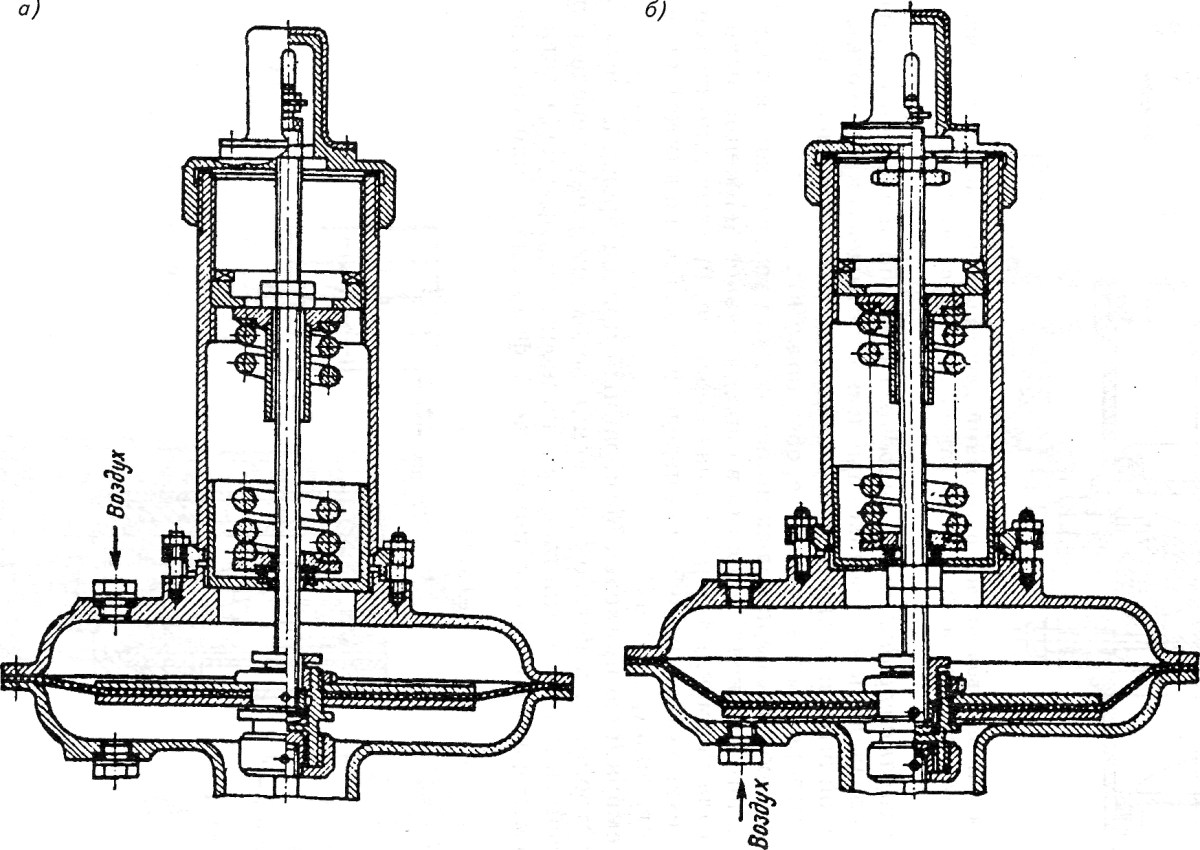

Рис. 9. Мембранный привод с перенастраиваемой пружиной:

а — вид действия НО; б — вид дей­ствия НЗ
