Шкала электромагнитных излучений. Применение электромагнитных излучений на практике

Шкала электромагнитных волн простираются от длинных радиоволн (λ>1 км) до γ-лучей (λ<10 -10 м) . Электромагнитные волны различной длины условно делят на диапазоны по различным признакам (способу получения, способу регистрации, характеру взаимодействия с веществом).

Принято выделять следующие семь излучений: низкочастотное излучение, радиоизлучение, инфракрасные лучи, видимый свет, ультрафиолетовые лучи, рентгеновские лучи и гамма- излучение.

Низкочастотное излучение имеет самую маленькую частоту и самую большую длину волны. Его источники: переменные токи и электрические машины. Это излучение слабо поглощается воздухом, намагничивает железо. Применяется для изготовления постоянных магнитов, в электротехнической промышленности.

Радиоволны находятся в интервале частот от 10 3 до 10 11 Гц. Они излучаются антеннами передатчиков и также лазерами. Радиоволны хорошо распространяются в воздухе, отражаются от металлических предметов, облаков. Радиоволны используются для радиосвязи и радиолокации.

Инфракрасное излучение имеет ещё большую частоту, чем радиоволны (до 10 14 Гц) и излучается всеми нагретыми телами. Оно хорошо проходит через туман и другие непрозрачные тела, действует на термоэлементы. Применяется для плавки, сушки, в приборах ночного видения, в медицине.

Видимый свет имеет частоту порядка 10 14 Гц, длину волны 10 7 м. Это единственное видимое излучение. Источники: Солнце, лампы. Свет делает видимыми окружающие предметы, разлагается на лучи разного цвета, вызывает фотоэффект и фотосинтез.

Используется для освещения.

Ультрафиолетовое излучение имеет частоту от 10 14 до 10 17 Гц. Его источники: Солнце, кварцевые лампы. Это излучение вызывает фотохимические реакции, на коже образуется загар, убивает бактерии, поглощается озоном. Применяется в медицине, в газоразрядных лампах.

Рентгеновские лучи образуются в рентгеновской трубке при резком торможении электронов. Они обладают большой проникающей способностью, активно воздействуют на клетки, фотоэмульсию. Применяются в медицине, в рентгенографии.

Гамма-лучи (γ-лучи) имеют самую большую частоту (10 19 -10 29 Гц). Они образуются при радиоактивном распаде, при ядерных реакциях. Имеют наибольшую проникающую способность, не отклоняются полями, разрушают живые клетки. Применяются в медицине, военном деле.

1. Спектр электромагнитных излучений

Электромагнитные волны в принципе могут иметь любую частоту от нуля до бесконечно большой. Классификация электромагнитных волн по частотам называется спектром электромагнитных волн. Такой электромагнитный спектр показан на рисунке 1. Электромагнитные волны с очень низкими частотами (всего несколько герц) не имеют практического значения и поэтому генерируются сравнительно редко. Неизбежно, однако, излучение электромагнитных волн линиями электропередач переменного тока (обычно с частотой 50 Гц). Это излучение рассматривается как потеря энергии.

Электромагнитные волны с частотой, превышающей несколько тысяч герц, называются радиоволнами. Широковещательная полоса частот лежит в окрестности 1 МГц. Телевизионная полоса (видеочастоты) начинается примерно при 50 МГц. Затем идут ультравысокие частоты (УВЧ), за которыми следуют сверхвысокие частоты (СВЧ).

Электромагнитные волны с самыми высокими частотами, излучаемые электронными генераторами, называются микроволнами. Их длина волны составляет несколько сантиметров или даже миллиметров.

Электромагнитные волны с еще более высокими частотами могут излучаться молекулярными и атомными генераторами. Эти частоты соответствуют инфракрасному излучению. Электромагнитное излучение в диапазоне частот от 4,3 ·10 14 до 7·10 14 Гц лежит в области чувствительности человеческого глаза, это видимый свет. Электромагнитные волны с еще более высокими частотами невидимы человеческим глазом и называются ультрафиолетовым излучением. Диапазон ультрафиолетовых частот простирается вплоть до 5·10 17 Гц. Начиная с этих частот и кончая частотами 10 19 Гц лежит область рентгеновского излучения. Электромагнитное излучение с еще более высокими частотами называется гамма-излучением.

Рис. 1. Шкала электромагнитных излучений

2. Открытие ультрафиолетового излучения

Спектр лучей, видимых глазом человека не имеет резких, четко определенных границ. Со стороны фиолетового цвета одни исследователи относили границу к 4000 ?, другие — к 3800, а третьи сдвигали ее даже до 3200 ?. Очевидно, это объясняется различной световой чувствительностью глаза и свидетельствует о наличии области лучей, не видимых глазом человека.

Когда чувствительный термометр помещен в область спектра видимых лучей, он показывает значительное повышение температуры. Что же произойдет, если передвинуть термометр за пределы видимого спектра? Такие опыты были поставлены в начале XIX века английским астрономом У. Гершелем. После многократно проведенных исследований он обнаружил, что за границей красного цвета термометр показывает повышение температуры с определенным максимумом. Это послужило для ученого доказательством существования новых лучей, названных впоследствии инфракрасными.

А что происходит за фиолетовой, коротковолновой границей спектра? И здесь под влиянием невидимых лучей обнаружено повышение температуры. Правда, выражено оно значительно слабее, чем за красной границей спектра, и скептики пытались подвергнуть сомнению существование таких лучей. Когда же в качестве чувствительного приемника света немецкий физик И. Риттер и английский ученый У. Уоластон использовали в 1801 году фотопластинку, реальность новых лучей, названных ультрафиолетовыми, стала неоспоримой. За фиолетовой границей спектра фотографическая пластинка чернеет даже быстрее, чем под влиянием видимых лучей. Поскольку почернение фотопластинки происходит в результате фотохимической реакции, ученые пришли к выводу, что ультрафиолетовые лучи весьма активны.

3. Источники ультрафиолетового излучения и его основные свойства

Источники ультрафиолетового излучения условно можно разделить на естественные и искусственные. К естественным источникам относится Солнце и другие небесные светила, разряды молнии. К искусственным — электрическая дуга с угольными электродами или содержащими металлы в виде примесей или стержней, специальные газоразрядные лампы (например, ртутно-кварцевая лампа типа ПРК), водородные, бактерицидные, ксеноновые, люминесцентные, лампы-фотовспышки.

Ультрафиолетовое излучение обнаруживается с помощью фотоэлементов, фотоумножителей, люминесцентных веществ. В таблице 1 приведены основные свойства ультрафиолетового излучения и примеры его технического применения.

Используется в люминесцентных лампах, люминесцентном анализе и дефектоскопии

Спектр электромагнитного излучения

Электромагнитный спектр обобщает всю совокупность электромагнитного излучения и классифицирует его по категориям различных типов излучения, включая хорошо известный цветовой спектр видимого света.

Электромагнитные волны, используемые в радиовещании, телевидении и радиолокации, являются лишь частью полного набора, называемого электромагнитным спектром. Разделение электромагнитного спектра на определенные диапазоны частот и соответствующие диапазоны длин волн, является результатом способа создания и использования охватываемых волн. Однако эти диапазоны не являются строго ограниченными и перекрывают друг друга, а некоторые типы волн могут быть получены разными способами.

Разделение электромагнитного спектра

В электромагнитном спектре излучение характеризуется длиной волны λ или частотой f. Поскольку электромагнитные волны всегда распространяются со скоростью света с ≈ 10* 8 м/с, применяется зависимость длины волны от частоты: λ = c / f .

Здесь важна обратная пропорциональность длины волны и частоты λ

f -1 . Чем больше λ, тем меньше f и наоборот.

Благодаря фотоэлектрическому эффекту мы знаем, что видимый свет, а значит и электромагнитное излучение в целом, также проявляет свойства частиц, так называемых фотонов. Их энергию можно рассчитать так: E_ф = h * f = ( h * c ) / λ , где h — это постоянная Планка. Поэтому электромагнитное излучение можно также характеризовать и сортировать по энергии его фотонов. Здесь мы снова должны соблюсти пропорциональность E_ф

Обычно электромагнитный спектр задается только до верхней и нижней границы частоты и длины волны, так как излучение выше или ниже этого практически не встречается в природе. В этих пределах спектр делится на множество небольших поддиапазонов, так что все излучения с частотами в этих диапазонах имеют определенные, одинаковые характеристики. Эти характерные свойства различаются между частотными диапазонами настолько, что можно говорить о различных типах излучения.

В порядке увеличения частоты f и уменьшения длины волны λ, электромагнитный спектр (см. рисунок 1) включает низкочастотное излучение, радиоволны, микроволны, инфракрасное излучение или тепловое излучение, видимый свет, ультрафиолетовое излучение, рентгеновские лучи и, наконец, гамма-излучение (γ — излучение).

Рис. 1. Электромагнитный спектр. (Ширина видимого светового диапазона значительно увеличена для наглядности рисунка — ( I ) ).

Границы отдельных диапазонов, конечно, лишь приблизительны, а переходы между различными видами излучения плавные, потому что, в конце концов, мы искусственно разделили электромагнитное излучение на эти категории.

Типы электромагнитных волн и их характеристики

Тип излучения/название диапазона спектра Длина волны, λ Частота, f Энергия фотонов, E_ф

Низкая частота 100 000 км – 10 км 3 Гц – 30 кГц 12,4 фэВ – 124 пэВ

Радиоволны 10 км – 1 м 30 кГц – 300 МГц 124 пэВ – 1,24 мкэВ

Микроволны 1 м – 1 мм 300 МГц – 300 ГГц 1,24 мкэВ – 1,24 мэВ

Инфракрасное излучение/тепловое излучение 1 мм – 780 нм 300 ГГц – 385 ТГц 1,24 мэВ – 1,59 эВ

Видимый свет 780 нм – 380 нм 385 ТГц – 789 ТГц 1,59 эВ – 3,27 эВ

Ультрафиолетовое излучение 380 нм – 10 нм 789 ТГц – 30 ПГц 3,27 эВ – 124 эВ

Рентгеновское излучение 10 нм – 10 пм 30 ПГц – 30 ЭГц 124 эВ – 124 кэВ

Гамма-излучение < 10 пм > 30 ЭГц > 124 кэВ

Таблица: Виды электромагнитных волн и их свойства

Более непонятные из используемых здесь префиксов единиц измерения — «ф» для «фемто» и 10 -15 , «п» для «пико» и 10 -12 , «Т» для «тера» и 10 12 , «П» для «пента» и 10 15 , и «Э» для «экса» и 10 18 . Кроме того, у нас есть преобразование 1 эВ ≈ 1,602 * 10- 19 Дж через элементарный заряд e.

Гамма-излучение фактически относится к любому излучению с длиной волны менее 10 пм. Мы также видим, что видимый свет — это лишь очень малая часть всего электромагнитного спектра. Наконец, следует отметить, что это лишь приблизительная классификация, и каждый из этих типов излучения на практике разбивается на еще большее количество подтипов.

Применение

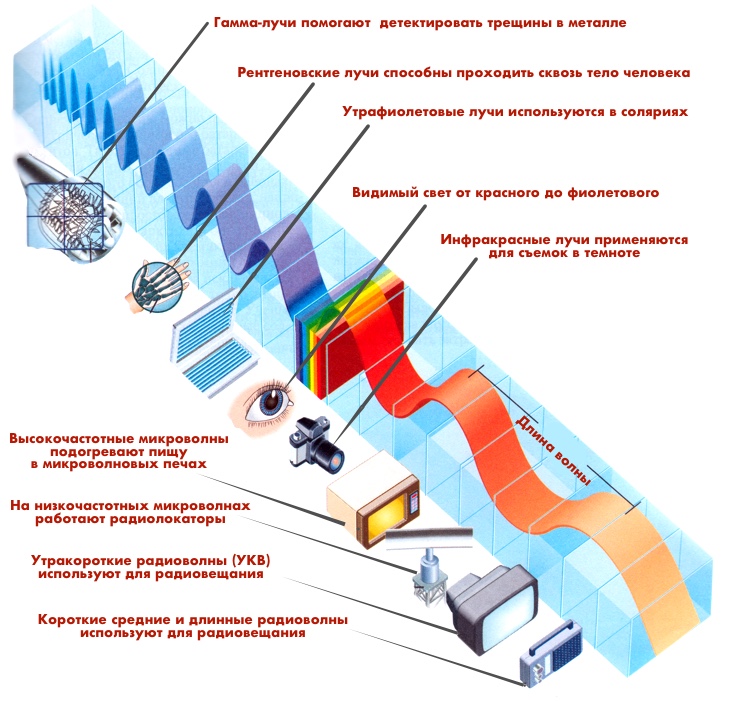

Каждый тип электромагнитных волн встречается в природе и находит свое применение в технике. Далее мы приведем несколько примеров.

Электромагнитный спектр волн. Частоты и длины волн. Применение на практике

Электромагнитный спектр волн — это полный диапазон электромагнитных волн, в котором цвета радуги составляют лишь небольшую видимую его часть, остальные волны при этом невидимы.

Электромагнитные излучения распространяются в вакууме со скоростью света, то есть 300000 км/сек. Оно представляет собой перемещающуюся в пространстве комбинацию электрического и магнитных полей, напряженности которых регулярно меняются от нуля до максимальных значений.

Электромагнитная волна и ее характеристики: частота и длинна

Электромагнитная волна — это неразрывное сочетание электрического и магнитного полей, колеблющихся в двух взаимно перпендикулярных плоскостях.

Быстрота, с которой проходят эти изменения, называется частотой излучения. Разные виды электромагнитного излучения обладают разной частотой. Например, у радиоволн частота меньше, чем у света.

Частота электромагнитного излучения, измеренная в герцах (Гц), показывает сколько раз в секунду электрическое поле достигает максимального значения.

Когда ученые говорят, что электромагнитное излучение распространяется в виде волн, они имеют в виду, что напряженности электрического и магнитных полей периодически растут и убывают по ходу луча.

Поэтому длина волны равна скорости света, разделенной на частоту. Так, например, сигнал радиостанции, вещающей на частоте 1200 кГц, или 1200000 Гц (1 килогерц (кГц) — это 1000 герц), имеет длину волны около 250 м.

Радиоволны и микрочастоты

Радиостанции вещают на частотах от 150 тыс. Гц до примерно 20 млн. Гц. Каждая станция использует какую-то определенную частоту, так что приемники, настроенные на данную станцию, принимают лишь радиоволны с частотой, на которой передает данная станция. Наземные телевизионные передатчики посылают сигналы с частотами от примерно 70 Мгц до 800 Мгц (1 мегагерц (Мгц) — это 1 млн герц).

Спутниковое телевидение работает на еще более высоких частотах. Испускаемые спутником электромагнитные волны улавливаются небольшими параболическими антеннами, направленными на спутник.

Радиолокаторы принимают посланные ими радиоимпульсы, отраженные от самолетов, кораблей и облаков, чтобы установить местоположение этих объектов, которые могут находиться на расстоянии многих километров. Доплеровские локаторы измеряют скорость движущихся объектов по незначительным изменениям частоты отраженных волн.

Излучения в сегодняшних смартфонах резко увеличивается в момент разговора между абонентами. В недавней статье мы публиковали рейтинг смартфонов с самым большим излучением электромагнитных волн.

СВЧ-волны — это самые короткие радиоволны, их длина составляет миллионные доли метра, поэтому их называют микроволнами. В микроволновых печах применяются волны несколько миллиметров, что соответствует частотам в миллиарды герц. В СВЧ-диапазон входят и волны, частота которых равна частоте колебаний молекул воды. В микроволновой печи СВЧ-волны раскачивают молекулы воды, энергия их колебаний преобразуется в тепло, и еда нагревается.

От инфракрасных до гамма-лучей

Частоты инфракрасных излучений немного ниже, чем у видимого света. Длины их волн меняются от 1 миллиметра до 750 нанометров. (Нанометр, или нм, — это одна миллионная доля миллиметра.) Все нагретые объекты испускают тепловое инфракрасное излучение, ощущаемое нами как тепло. Видимый свет — эта та малая часть электромагнитного спектра, которую воспринимает глаз. Видимый спектр простирается от красного цвета (770 нм) до фиолетового (400 нм])

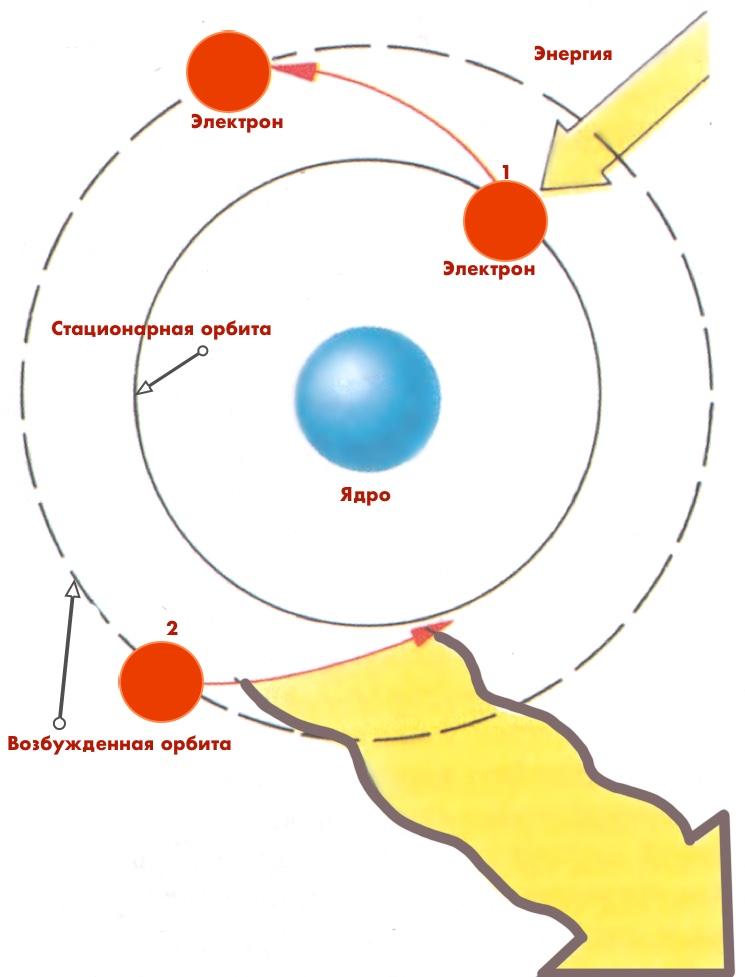

Электроны в атоме находятся на разных энергетических уровня, или орбитах. На нижнем уровне — стационарном — электрон имеет наименьшую энергию. Дополнительная энергия заставляет электрон перейти скачком со стационарного уровня (1) на возбужденный (2). При этом атом поглощает электромагнитное излучение с энергией, соответствующей разности разности энергии между этими уровнями. Атом излучает электромагнитные волны, если электрон переходит с более высокого уровня на более низкий.

Энергия, переносимая электромагнитными волнами, растет с уменьшением длинны волны. Невидимые ультрафиолетовые лучи обладают меньшей длиной волны (100-400 нм), чем видимый свет, но несут большие потери энергии и поэтому могут вызвать ожоги.

У рентгеновских лучей длина волны еще меньше. Обычно они меньше диаметра атома (0,1 нм). Они несут столько энергии, что проникают сквозь мягкие ткани и кости.

Советский фильм о рентгеновских лучах 1966 года

В медицинских рентгеновских аппаратах для получения рентгеновских лучей применяются рентгеновские трубки. Нагретая нить испускает электроны, которые разгоняются электрическими полями и попадают на металлическую мишень. При ударе об нее из атомов металла выбиваются электроны. На освободившиеся места падают другие электроны, которые испускают энергию в виде рентгеновских лучей.

Для человека существуют строгие нормы пребывания в зоне рентгеновских лучей в ходе медицинских исследований. Про допустимые дозы облучения и насколько вреден рентген для человека можно прочитать в нашей отдельной публикации. Гамма-лучи обладают огромной энергией и проникающей способностью. Проходя через клетки живых организмов, они повреждают их. Гамма-лучи можно использовать для получения изображений трещин, находящихся глубоко в толще металла.
