Переключатель. Отличие от выключателя. Схема переключателя.
Переключатель — электротехнический механизм, способный совершать коммутации в цепи электрического тока, а в частности — менять путь прохождения электрического тока. Для чего нужен переключатель? В основном для удобства переключения с разных мест.
Не стоит путать переключатель с выключателем. При нажатии клавиши выключатель просто размыкает цепь, переключатель же переключает на другую линию.
С помощью переключателей появилась возможность обеспечить независимое выключение одного или нескольких приёмников из разных мест. В основном применяется для включения/выключения света.
Например, в начале и конце лестницы, в проходных комнатах у разных дверей.
При монтаже схемы включения «из двух мест» к каждому переключателю необходимо подвести минимум три жилы. Из которых: по одной будет поступать входной или выходной сигнал, а две оставшиеся послужат перемычкой между механизмами.
Соответственно, при замыкании двумя переключателями одной и той же жилы, приемник заработает (загорится свет). Как только вы нажмёте на клавишу одного из переключателей, цепь разомкнётся, так как каждый из переключателей будет коммутировать разный проводник. Свет погаснет. При следующем нажатии на любой из переключателей, оба замкнут один проводник, свет загорится.
Существуют и более сложные схемы управления, в которых могут потребоваться другие виды переключателей.

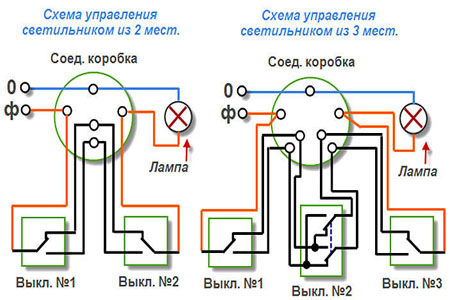

Схема переключателя. Как собрать?
Схема переключателя на первый взгляд довольна сложная, но это не так. Тут все просто! На схеме изображена соединительная коробка (где коммутируют провода) — кружок и сами переключатели – выключатель №1, выключатель №2 и выключатель №3 соответственно. Оранжевым цветом изображен фазный провод (питающий) синим –нулевой (рабочий «N»).
Очень важно производить подключение согласно изображению на схеме, т.к. это влияет на правильность работы переключателя.
Переключатель и выключатель: в чем разница, схемы и фото
Ремонт и стройка
На сайтах, торгующих комплектующими для монтажа электропроводки, можно встретить два типа товаров: выключатели и переключатели. Выглядят эти устройства одинаково, назначение тоже практически идентичное. Так чем же они отличаются?
В чем разница?
Чтобы определить, что именно лучше установить в квартире, в доме или на даче, нужно понять суть работы обоих устройств.
Нагляднее всего отличие выключателя от переключателя показывает схема подключения.
При подключении классического одноклавишного выключателя прокладывается один ноль и одна фаза. Рубильник устанавливается на линию фазы и размыкает и замыкает ее по мере необходимости.
Двух- и трехклавишные модели подключаются аналогично. В итоге нажатием нужной клавиши, ток пускается по указанному кабелю, зажигая конкретный источник света.
Отличие выключателя от проходного переключателя в том, что у последнего на один контакт больше. Так у одноклавишных моделей будет соответственно не две, а три клеммы, а у двухклавишных шесть вместо четырех и т.д.
Ниже на схеме можно увидеть, чем переключатель отличается от выключателя (одноклавишный).
В этом случае фаза так и остается в единственном числе, а вот на участке между прерывателями прокладывается сразу два кабеля под ноль.
Получается, что у прерывателя нет фиксированных положений: «Вкл» и «Выкл». При каждом нажатии одной из клавиш (в любое положение) цепь замыкается, либо размыкается.
Сфера применения
Оба устройства взаимозаменяемы, но удобство использования зависит от конкретных случаев.
Из-за разницы между выключателем и переключателем света, последние лучше устанавливать в проходных комнатах, длинных коридорах или на лестницах в частных домах. Одна точка разрыва монтируется на входе, а другая на выходе.
В этом случае не нужно будет возвращаться в другой конец холла или лестничного марша, чтобы выключить за собой свет — это можно будет сделать из любой точки.
Если управлять освещением нужно из трех и более точек, то в схему добавляются перекрестные переключатели.
Подобная разводка используется при прокладке кабелей на больших площадях с несколькими входами. Например, в промышленных цехах, в разветвленных коридорах, либо при организации освещения на приусадебных участках с несколькими въездами.
На фото ниже изображена схема управления одним осветительным прибором из трех различных точек.
Чтобы система работала корректно, в крайних точках устанавливаются проходные переключатели, а в центре — перекрестный.
Аналогично подключается разводка, для управления светом из четырех мест.
В отдельных комнатах (с одним входом) удобнее использовать обычные выключатели. Ведь свет обычно зажигают, входя в помещение, и отключают, покидая его.
Гипотетически — если площадь комнаты очень большая — схему разводки можно усложнить, включив в нее проходные или даже перекрестные модели отключателей. Но такой подход грозит лишними финансовыми затратами (на покупку и прокладку дополнительных проводов и штробление стен под них).
Ошибки в терминологии
На просторах интернета можно встретить вопросы из разряда: «чем отличается проходной выключатель от переключателя?» Правильный ответ: «ничем».
Это два термина относящиеся к одному устройству. Проходным переключатель называют из-за того, его включают и выключают, проходя через помещение.
Также не стоит путать обычные рубильники с «пакетниками». Да, разница между пакетным выключателем и переключателем в чем-то похожа на различия у обычных «домашних» рубильников. Но эти механизмы практически не имеют отношения к бытовой электрике. Их чаще можно встретить в разнообразных двигателях и т.п.
Простой пример пакетного переключателя — двигатель с несколькими скоростями. В этом случае лишь одно положение рукоятки будет соответствовать отключению, а все остальные — включению различных скоростей (используются разные схемы подключения).
Пакетные выключатели — это тоже термин, который относится к двигателям, но уже к трехфазным асинхронным. Чаще всего их можно встретить в механизмах с универсальным приводом.
Понимая разницу между вышеперечисленными понятиями, можно с легкостью выбрать оптимальный вариант для дома или дачи.
Чем выключатель электрической сети отличается от переключателя
Во время первого или капитального ремонта квартиры хочется сделать всё «раз и навсегда». Особенно – проложить в стенах проводку. Потому что, если допустить хоть одну, хоть незначительную ошибку – придётся срывать обои и опять штробить штукатурку.
Проблема заключается ещё и в том, что все мы хотим комфорта. Квартира должна быть местом не просто сна, но полноценного отдыха, где всё находится под рукой. Ведь было бы глупо платить миллионы рублей за неудобства, не так ли?
И сейчас особенно популярны двухконтурные системы освещения. Это не только дизайнерское, но и вполне эксплуатационное решение. Когда хочется приятного, неяркого света – включается одна цепь. Но если потребуется более яркое – то можно включить второй контур, с лампами повышенной мощности. Также подобная система освещения помогает в зонировании, что особенно важно для квартир-студий.
Также иногда возникает необходимость создания двухточечных систем освещения. Например, если хочется включать лампы в начале коридора, а выключать – в конце.
Для управления двухконтурными или же двухточечными системами освещения используются переключатели. Они удобны и практичны. Но стоят ли они своих денег? В этой статье мы разберёмся, чем выключатель электрической сети отличается от переключателя, и в каких случаях лучше использовать то или иное устройство.
Конструкция и особенности использования выключателя электрической сети
Выключатель электрической сети, как понятно из названия, это просто ключ. Устройство предназначено для замыкания и размыкания контура, по котором течёт ток и оказывает полезную работу.
Когда электрическая сеть разомкнута – то есть буквально в ней наблюдается разрыв – ток по ней не течёт. Работа, соответственно, не выполняется. Лампа не горит. Но при переводе выключателя в рабочее положение цепь замыкается, ток начинает течь по проводам и выполнять полезную работу. Лампа зажигается.
Выключатель состоит из двух контактов и подвижной металлической пластины-проводника. К контактам подключаются кабели из цепи. При включении пластина-проводник придвигается к одному из них и замыкает контур, при выключении – отодвигается. Конструкция, как правило, такова, чтобы обеспечивать практически мгновенное соединение и разъединение. Это позволяет избежать появления дугового разряда. Если пластина будет двигаться медленно, то между её концом и контактом сети возникнет разность потенциалов, электричество потечёт по воздуху и загорится дуга.
При проектировании домашней электропроводки следует пользоваться правилом «Один выключатель – один контур». Это поможет избежать различных проблем в будущем. В принципе, размещение одного выключателя в двух или большем количестве линий возможно, но тогда стоит учесть, что все они будут соединяться и разъединяться одновременно, а ещё через пластину-проводник будет течь ток повышенной силы, которая может превосходить номинальную – и это приведёт к термическим повреждениям устройства.
Итак, выключатель включает и выключает электричество в контуре.
Правильный монтаж подразумевает подключение ко входному контакту именно фазы. В этом случае, во-первых, клавиша занимает правильное положение – во включённом состоянии находится наверху; во-вторых, повышается безопасность эксплуатации самого осветительного прибора, патрон для него не ударит током при замене сгоревшей лампы.
Стоит отметить, что на рынке встречаются двухполюсные модели. Они разрывают не только фазный контакт, но и нулевой («нейтральный»). Но применяются такие устройства в специфических случаях, и для домашнего использования будут излишни.
Практически все устройства этого типа ориентированы на бытовое использование, то есть рассчитаны на ток в 220 вольт и 6-10 ампер. Поэтому они не оснащаются дугогасителями. Горящая «искра», вызванная механическими повреждениями пластины-переключателя, вполне способна уничтожить устройство. И если начали наблюдаться «вспышки», стоит немедленно произвести замену ключа. Также они не размыкают цепь в случае короткого замыкания – для этого используются иные приспособления.
Конструкция и особенности использования переключателей
Переключатели электрической сети – это устройство для коммутации. Оно позволяет размыкать и замыкать линии, но при этом просто перенаправляет ток. Когда один подключённый к устройству контур активен (на нём есть питание), второй отключён. И, соответственно, когда второй активен, первый отключён.
В бытовых условиях, как правило, используются модели, ориентированные на две линии. Но с технической точки зрения ничто не мешает сделать устройство, способное коммутировать большее число сетей. Это, конечно, приведёт к повышению конструкционной сложности.
Конструкционно переключатель состоит из трёх контактов и металлической пластины. К первому подводится фаза, ко вторым – выходы коммутируемых линий. При нажатии на кнопку металлическая пластина-проводник замыкает один управляемый контакт и размыкает второй, при следующем нажатии – размыкает первый и замыкает второй.
Переключатели используются как для коммутации между двумя цепями, так и для создания системы освещения, которая управляется с двух точек. Например, если хочется включать лампу в одном конце коридора, а выключать – в другом. Если планируется создать систему освещения, управляемую из трёх точек, потребуется перекрёстный (проходной) переключатель. Его конструкционная сложность несколько выше (четыре контакта, одна пластина), но принцип работы примерно тот же.
Итак, переключатель коммутирует электричество между двумя контурами, один из которых активен в каждом режиме работы устройства. Он не размыкает цепь, а перенаправляет ток одновременно с размыканием цепи.
Аналогично, практически все представленные модели подобных агрегатов предназначены для использования в бытовых сетях с электротехническими параметрами в 220 В и 6-10 А. Они не оснащаются дугогасительными блоками, не поддерживают автоматическое размыкание в случае короткого замыкания, а если начали наблюдаться «искры» – требуется произвести немедленную замену.
В чём разница между выключателем и переключателем
Итак, разберём принципиальные отличия между выключателем и переключателем. Сравниваем группы агрегатов, а не конкретные модели.
Характеристика
Выключатель
Переключатель
Замыкание и размыкание цепей электрического тока
Коммутация цепей электрического тока
Количество контактов для подключения проводов
Два – входной и выходной
Три – входной и два выходных
Наиболее распространённый способ использования
Включение и выключение света
Создание системы освещения с возможностью управления с двух точек
Итак, если хочется создать систему освещения, которой можно управлять из двух точек, то хорошим решением станет переключатель. А в стандартном бытовом использовании будет достаточно выключателя.
Оба устройства имеют встраиваемое и накладное исполнение, могут различаться по электротехническим характеристиками и поддерживать различные дополнительные функции вроде подсветки клавиши или иного способа индикации режима работы. Но всё это зависит уже от конкретной модели. Стоит отметить, что такие элементы не взаимозаменяемы, и, хотя коммутатор может использоваться для размыкания-замыкания цепи, такое решение ничем не оправдано (даже ценой).
Что такое переключатель в электрике
Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.
Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:
1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.
Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.
2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.
Такую схему используют например в коридоре, установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет. Как видно из схемы на одно клавишном переключателе должно быть три контакта, один — для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями. Важно отметить что переключатели всегда используются парами, а также, что переключатель вполне можно установить вместо выключателя и он будет работать как выключатель, но выключатель не справится с функциями переключателя.
3. Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».
В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.
Надеемся, что мы прояснили разницу между выключателем и переключателем. А если у нас две группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установить несколько одно клавишных переключателей, во вторых, у большинства производителей есть двух клавишные переключатели, в этом случае количество проводов и контактов увеличивается вдвое. Если же необходимо управлять светом с трех мест и более, то осуществив монтаж под двух клавишный проходной переключатель, вы столкнетесь с проблемой его покупки, т. к. на таком переключателе необходимо !восемь контактов, далеко не все производители ЭУИ предлагают такие изделия, но все же они есть, как правило в модульных сериях, например ABB Zenit.
