Что такое цепной шов
Последнее обновление 13 января 2023 г. .
Оверлок это швейная машина, основное предназначение которой — обрезка и обработка краёв ткани при шитье изделий из сыпучих тканей. Несколько нитей прочно охватывают срез материала и, образуя краеобметочные швы, препятствуют роспуску материала. Оверлок за один проход обрезает излишек ткани, стачивает детали и обметывает срез. Кроме того, некоторые оверлоки выполняют плоские швы и цепные строчки, декоративные швы, используются для выполнения распошивальных швов и многих других операций.
Оверлок не заменяет швейную машину, а лишь служит ее дополнением, позволяя делать те операции, с которыми швейная машина в силу своих конструктивных особенностей справиться не в состоянии.
Особенностью оверлочных строчек является их эластичность, что делает оверлок незаменимым при шитье изделий из трикотажа.
Наши рекомендации
Мы решили сразу назвать рекомендуемые нами модели оверлоков, а уже потом подробно рассказать об отличительных особенностях. В рекомендациях упомянуты лишь те модели, которые есть в продаже в нашем магазине.
Первое что нужно решить для себя, это для чего Вы покупаете оверлок. Если его использование будет ограничено обметкой срезов средних и толстых тканей, а также простыми работами по трикотажу, можно рекомендовать приобрести один из следующих оверлоков:
Family 244D, Janome 792PG или Singer T80D.
Все эти оверлоки позволяют делать трехниточные и четырехниточные обметочные швы.
Это популярные, надежные и не капризные машины.
Следующая группа — несколько более сложные оверлоки способные помимо трех- и четырехниточных швов, выполнять двухниточные, лучше подходящие для обметки тонких тканей. В эту группу входят Janome Samurai 1000, Husqvarna Huskylock s15, Pfaff Hobbylock 2.0. Janome Samurai 1000 — самый дешевый в группе, его удобно заправлять и работает он тихо. На Husqvarna и Pfaff стоит обратить особое внимание, если нужна рукавная платформа.
Особняком стоят самые удобные в заправке, но и самые дорогие оверлоки Pfaff Admire Air 5000 и Janome AirThread 2000D Professional. Эти модели оснащены пневматической заправкой нитей, а это, действительно, очень удобно.
Если Вам необходимы распошивальные швы и шов цепного стежка, следует обратить внимание на коверлоки Family 9000d, Pfaff Coverlock 3.0 и Pfaff Coverlock 4.0, а также на непревзойденные японские машины BabyLock Ovation BLES 8 и BabyLock Gloria BLETS8. Из этих машин можно выбирать любую. Удобство работы и возможности этих моделей соответствуют ценам на них.
В качестве альтернативы оверлоку с распошивальными швами можно рекомендовать приобрести обычный оверлок (например Family 645D) и отдельно плоскошовную машину Family Master Lock 8000w. Если выбрать такой вариант, можно избавиться от необходимости перенастраивать оверлок при переходе на распошивальный шов и обратно. При этом стоимость такой пары практически равна стоимости Family 9000d.
Из плоскошовных машин хочется отдельно отметить новинку — Janome CoverPro 3000, которая умеет выполнять швы с верхним застилом.
Различия оверлоков
Виды переплетений
В механизме швейной машины переплетение нитей обеспечивает челнок. В конструкции оверлока челнока нет, а переплетение обеспечивается специальными петлителями. Количество строчек выполняемых оверлоком напрямую зависит от того, какими петлителями оснащен оверлок.
Швы получаемые с помощью верхнего и нижнего оверлочных петлителей
Недорогие оверлоки оснащают двумя петлителями — верхним и нижним. На фотографии красная нить заправлена в верхний петлитель, а жёлтая в нижний.
Основное переплетение выполняемое такой конструкцией — трехниточный обметочный шов.
На рисунке показаны лицевая и изнаночная стороны ткани с трехниточной обметочной строчкой. На лицевой стороне (которая повернута вверх во время шитья), виден ряд стежков, образующих линию параллельную краю ткани. Эта строчка сделана иглой. Петли нити красного цвета сформированы верхним петлителем. На изнаночной стороне ткани проходит нить нижнего петлителя, которая прикрепляется почти невидимым стежком от иглы.
Трехниточный обметочный шов предназначен для обработки краев сыпучих материалов, а также пригоден для сшивания трикотажных полотен с одновременной обметкой среза. Путем регулировки натяжения нитей эту строчку можно видоизменить и использовать для других целей.
Например, если сильно натянуть нить нижнего петлителя и одновременно ослабить натяжение игольной нити, получится шов называемый "Трехниточный плоский шов Flatlock". Из-за своего названия, этот шов часто путают с распошивальным швом (каким, например, подшит рукав футболки). В отличие от распошивальных, шов Flatlock делается по краю или по сгибу ткани, а для распошивальных такого ограничения нет. Плоским этот шов становится после того, как две сшитых детали разворачиваются, как показано на рисунке ниже.
В сочетании с обрезкой шов Flatlock используется в качестве плоского шва для сшивания эластичных материалов. Если такой шов пустить по сгибу ткани без обрезки, получится декоративный плоский шов.
Для того, чтобы обеспечить определенную ширину оверлочного шва, переплетение формируется на специальном язычке. Однако бывают ситуации, когда необходима минимальная ширина — для формирования ролевых подрубочных швов (от английского rolled — закрученный). В таком случае язычок убирается и шов получается шириной всего 2 миллиметра. Такой шов называют «трехниточная кайма». Если при этом сильно натянуть нить нижнего петлителя, то при шитье край ткани будет заворачиваться как показано на рисунке, а такой шов называется «ролевый подрубочный шов».
Дальнейшие модификации трехниточного шва получаются если переставить иглу или добавить вторую иглу. От правого или левого положения иглы зависит ширина строчки и если переставить иглу в левое положение можно получить широкий трехниточный обметочный шов и широкий шов flatlock
Если добавить вторую иглу, получится четырехниточный обметочный шов. Этот шов часто используется для сшивания, с одновременным обметыванием, срезных краёв трикотажных тканей.
- 4-ниточный обметочный
- 3-ниточный обметочный узкий шов
- 3-ниточный обметочный широкий шов
- 3-ниточный шов Flatlock узкий
- 3-ниточный шов Flatlock широкий
- 3-ниточный ролевый подрубочный шов
- 3-ниточная кайма
Швы получаемые с помощью конвертера
При наличии специального конвертера оверлок способен выполнять швы двухниточного переплетения. Конвертер обычно представляет собой небольшую металлическую скобку, устанавливаемую на верхний петлитель. В некоторых моделях конвертер закреплен на верхнем петлителе и подключается при необходимости. Нити заправляются только в нижний петлитель и в иглу, а конвертер помогает доставить нижнюю нить к игле сверху для получения переплетения.
По аналогии с трехниточным, двухниточное переплетение позволяет получить следующие швы:
Двухниточный узкий обметочный шов. Для обработки краев очень легких материалов. В широком варианте не используется.
Двухниточный плоский шов Flatlock (узкий и широкий). Используется в качестве плоского шва для декоративной отделки или для сшивания эластичных материалов. Обычно смотрится аккуратнее, чем трехниточный Flatlock.
Двухниточный ролевый подрубочный шов. Формируется при убраном язычке и нормальном натяжении игольной нити. При другой регулировке натяжения получается шов называемый «двухниточная кайма». Для декоративной подгибки тонких тканей. Обычно выглядит аккуратнее, чем трехниточный ролевый шов.
Двухигольный трехниточный обметочный шов. Для сшивания с одновременной обметкой тонких эластичных материалов.
Таким образом, в дополнение к 7 стандартным швам, оверлок оснащенный конвертером может выполнять 6 швов двухниточного переплетения.
На недорогих оверлоках предусмотрено крепление для конвертера, однако самого конвертера в продаже, по какой-то причине, не бывает.
Петлитель цепного стежка
Добавление еще одного нижнего петлителя — петлителя цепного стежка (на фотографии заправлен синей нитью) — сильно увеличивает стоимость оверлока.
Однако, только такие машины способны выполнять плоские швы с двух- или трехигольной параллельной строчкой на лицевой стороне и многониточной обметкой среза на изнанке (такие, например, какими подшивают рукава футболок), то есть оверлок теперь может работать в качестве распошивальной машины. Если шов соприкасается с кожей (нательное белье, пижамы или футболки), то лучше использовать обработку тонкими плоскими швами которые способны выполнить только такие оверлоки или специальные распошивальные машины.
Петлитель цепного стежка называется так потому, что оверлок оснащенный таким петлителем способен выполнять цепной шов. Это очень прочная и эластичная прямая строчка, которая используется для стачивания трикотажа, а также для деталей одежды испытывающих большие нагрузки, например, для пришивания поясов на джинсах.
Использование петлителя цепного стежка совместно с обметочными петлителями позволяет получить стачивающе-обметывающие швы. К примеру, пятиниточным стачивающе-обметывающим швом сшивают боковые швы на джинсах.
Четырехниточный стачивающе-обметывающий шов используется для аналогичной операции на менее сыпучих тканях.
Верхние нитеукладчики
Самые дорогие оверлоки оснащают дополнительными верхними нитеукладчиками, которые предназначены для выполнения двусторонних декоративных плоских швов. Например, Pfaff Coverlock 4874 способен выполнять 7 декоративных швов, включая десятиниточный(!) трехигольный плоский шов. К сожалению, эта машина в настоящее время не производится. Family MasterLock 9000d также умеет выполнять швы с верхним застилом, хотя и не так много, как Pfaff 4874.
Выпускается, также, плоскошовная машина Janome CoverPro 3000, которая оснащена верхним нитеукладчиком и умеет выполнять швы с верхним застилом.
Дифференциальный транспортёр
Трикотаж имеет такое неприятное свойство — растягиваться при шитье, отчего оверлочная строчка получается волнистой. Для того, чтобы избавиться от этого эффекта, практически все современные оверлоки оснащаются дифференциальным транспортером.
Дифференциальный транспортер состоит из двух гребенок — одна установлена перед иглами, а вторая за ними. С помощью регулятора подачи ткани можно настроить амплитуду перемещения гребенок таким образом, что ткань будет припосаживаться при шитье или наоборот растягиваться.
С помощью дифференциального транспортера можно очень просто получить интересные эффекты — сборки и волны.
Удобство использования
Заправка нитей
Для начинающего, заправка оверлока нитями занятие непростое. Для того, чтобы оверлок начал шить, важно заправить нити в правильной последовательности, провести их правильным путём и ничего не напутать. Конечно, в инструкциях к оверлокам подробно рассказывается о том, как правильно заправить нити, однако каждый раз сверяться с инструкцией не удобно. Почти во всех современных моделях оверлоков процесс заправки нарисован на схемах под съемной крышкой, а пути прохождения нитей размечены цветными маркерами.
При заправке оверлока самая неудобная операция это заправка нижнего петлителя. Требуется изрядная гибкость пальцев чтобы это проделать в дешевых моделях оверлоков. Модели среднего и высшего класса оснащены специальным устройством облегчающим заправку нижнего петлителя. Наличие устройства заправки нижнего петлителя позволяет сэкономить много времени и нервов. Такое устройство иногда встречается и в недорогих моделях. Например, таким приспособлением оснащен Janome Excellent Lock 777.
Некоторые модели оверлоков оснащаются нитевдевателями для заправки нитей в иглы. К таким относятся Pfaff AdmireAir 5000 и Janome AirThread 2000D Professional. Это довольно полезное приспособление, без которого, впрочем, вполне можно обойтись. Работает нитевдеватель по тому же принципу, что и в швейных машинах — маленький крючочек проходит сквозь ушко иглы, зацепляет нить и протаскивает ее в ушко.
Регулировка натяжения нитей
В простых моделях оверлоков используются натяжители установленные на передней крышке, как показано на фотографии.
В более дорогих оверлоках применяются натяжители расположенные на одной оси. Такие натяжители обеспечивают более равномерное натяжение нитей при шитье на больших скоростях. И выглядят они современнее.
В топ-моделях натяжение устанавливает компьютер в зависимости от выбранного шва. Однако, натяжение можно откорректировать кнопками на передней панели оверлока.
Аксессуары
Как и для швейной машины, для оверлока можно купить различные приспособления и лапки.
- Универсальное устройство для обтачивания тесьмой. Для обтачивания краев материала отделочной тесьмой различной ширины, например, для отделки выреза у свитеров и т.п.
- Лапка для вшивания выпушки. Для простого вшивания выпушки между двумя деталями кроя, например, на спортивной одежде, одежде для досуга и обшивки мягкой мебели.
- Лапка для собирания сборок. Вам нужно сшить два слоя материала и одновременно собрать в сборки нижний слой? Все это очень легко выполняется с помощью лапки-сосбаривателя.
- Лапка для вшивания бисера. Для простого вшивания бисерных нитей, блесток, стразовой тесьмы, утяжеляющей ленты, декоративных шнуров.
- Универсальная лапка. Для вшивания тесьмы и резиновой ленты.
- Лапка для нашивания тесьмы. Для закрепления шнуров и тесьмы декоративными нитями. Для создания экстравагантных декоративных эффектов.
- Лапка для застрачивания защипов. Для равномерного и точного застрачивания защипов. Прекрасное оформление блузок, домашнего текстиля и др.
- Направитель запошивочного шва позволяет профессионально выполнить запошивочные швы. Типичные швы для джинсовых тканей.
В московских магазинах проще всего найти лапки для Pfaff, Husqvarna, Singer и Janome. Лапки для Brother, возможно, придется поискать, но в конце концов найти. А вот лапки для оверлоков некоторых других производителей купить в Москве практически невозможно. Так что, прежде чем приобрести оверлок, поинтересуйтесь у продавца, есть ли в продаже лапки.
Цепной стежок
Цепной стежок — часть ниточной строчки между двумя проколами иглы, полученная с помощью петлителя. В строчках, полученных из Ц. С. (так называемых цепных строчках), переплетение нитей происходит на одной стороне сшиваемых материалов; вид строчки на лицевой и… … Энциклопедия моды и одежды
Швейная машина — Швейная машинка Singer Швейная машина (в быту Швейная машинка) (англ. … Википедия
Швейная машина — машина для соединения (скрепления) или отделки деталей швейных изделий. Ш. м. применяют в швейной, трикотажной, обувной и др. отраслях лёгкой промышленности, а также в быту. Изобретение Ш. м. относится ко 2 й половине 18 в.… … Большая советская энциклопедия
швейная машина — соединяет детали изделий ниточным швом, выполняет декоративную строчку, вышивку, обмётывает края материала и т. д. Первая швейная машина создана в Великобритании в 1755. Различают швейные машины челночной и цепной строчки; стежок может быть… … Энциклопедический словарь
Швейные машины — существенное отличие процесса механического шитья от ручного заключается в устройстве и действии иглы. В то время как ручная игла проходит вся сквозь сшиваемую ткань и тянет за собой нить, игла швейной машины, прикрепленная одним концом к… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
ШВЕЙНАЯ МАШИНА — соединяет детали одежды ниточным швом, выполняет декоративную строчку, вышивку, обметывает края материала и т. д. Первая швейная машина создана в Великобритании в 1755. Различают швейные машины челночной и цепной строчки; стежок может быть… … Большой Энциклопедический словарь
Классификация цепных стежков, область их применения. Графическое изображение
Цепные стежки бывают одно-, двух- и многониточные. Строчки, состоящие из цепных стежков, с лицевой стороны изделия имеют вид пунктирных линий, образованных игольными нитками. С изнаночной стороны изделия строчка состоит из ряда петель.
Для изготовления трикотажных изделий применяют также многониточные плоские цепные строчки с покровными нитками и без них. Покровные нитки как бы соединяют между собой с лицевой стороны изделия две или несколько параллельных строчек в одно целое. Строчки многониточные без покровных ниток с лицевой стороны изделия представляют собой две и более параллельно расположенных пунктирных линий.
Однониточный цепной стежок состоит из переплетенных между собой петель игольной нитки и образуется благодаря последовательному введению швейной иглой каждой последующей петли 2 в предыдущую петлю 1 после перемещения материала на длину стежка. Однониточными цепными стежками могут быть образованы линейные и зигзагообразные строчки.
Зигзагообразная строчка образуется в результате того, что игла на швейной машине помимо обычного перемещения вверх и вниз для прокола материала и проведения через него игольной нитки отклоняется поперек строчки или сам материал перемешается относительно линии строчки.
Однониточные цепные стежки применяют для получения временных легко распускающихся строчек и в вышивальных машинах. Зигзагообразные однониточные цепные стежки применяют для пришивания пуговиц, выметывания петель и выполнения закрепок.
Двухниточный цепной стежок состоит из петель 1 игольной нитки и петель 2 нитки петлителя, закрепляющего петли игольной нитки в материале и переплетающего их со своими петлями. Образование переплетения стежка происходит следующим образом: в игольную петлю 1 проводится петля 2 петлителя, которая удерживается у нижней поверхности сшиваемого материала и в которую после перемещения материала на длину стежка вначале проходит петля 3 иглы, а затем в эту игольную петлю вводится новая петля 4 петлителя. Строчки, образованные двухниточными цепными стежками, широко применяют при пошиве трикотажных изделий. С помощью этих строчек обрабатывают края бельевых и верхних изделий бейками, в верхних изделиях стачивают вытачки, боковые срезы и срезы рукавов, обрабатывают воротники, планки, настрачивают карманы и т. д.
Зигзагообразная цепная двухниточная строчка применяется для настрачивания кружев к бельевым изделиям и как отделочная, а петельная строчка — для обметывания петель верхних трикотажных изделий.
Плоский цепной трехниточный стежок образуется на двухигольных плоскошовных машинах с помощью двух игольных петель 1, располагающихся на некотором расстоянии друг от друга, и одной петли 2 из нитки петлителя. В обе игольные петли сначала проводится петля 2 петлителя, затем после перемещения материала иглы проникают в нее, проводят свои новые петли и таким образом с изнаночной стороны материала получается как бы сплошное переплетение, соединяющее игольные петли между собой, которые предохранят срезы обрабатываемых изделий от осыпания и распускания.
Плоские цепные трехниточные стежки могут быть разной ширины, что зависит от расстояния между иглами и назначения этих стежков. Их широко применяют при подшивании низа изделия и низа рукавов, верха спортивных брюк, юбок, рейтуз с одновременным прокладыванием эластичной тесьмы, распошивания швов втачивания воротников в верхних изделиях. Кроме того, плоские стежки могут применяться в качестве отделочных строчек.
При изготовлении бельевых изделий с помощью строчек трехниточного цепного плоского стежка подшивают верх и низ панталон с одновременным прокладыванием эластичной тесьмы, горловину и проймы маек, нижние срезы коротких и длинных рукавов, маек, фуфаек и футболок, распошивают швы втачивания ластовиц в женских панталонах и мужских кальсонах.
Строчки цепного плоского трехниточного стежка широко применяют при обработке краев деталей и изделий бейками, как кроеными, так и с заработанными краями, для пришивания кружев, воланов и т. д. Двухигольные плоские трехниточные стежки могут иметь одну 1 или две покровные нитки 1 и 2.
Для притачивания ластовиц с открытыми срезами к бельевым изделиям применяют строчки цепных плоских пятиниточных и шестиниточных стежков. Оба вида строчки выполняют на трехигольных машинах, но в пятиниточном стежке с лицевой стороны прокладывают одну, а в шестиниточном — две покровные нитки.
Для изготовления бельевых изделий швом встык применяют цепной плоский девятиниточный стежок, состоящий из четырех игольных ниток 1, одной покровной 2 и четырех ниток петлителя 3. Строчками этого стежка удобно обрабатывать на изделиях ножки длинных кальсон, рукава, так как машина имеет рукавную платформу и специальную лапку, в которую вмонтировано ножевое устройство для обрезания срезов и приспособление для автоматического укладывания соединяемых срезов изделия встык.
Цепные краеобметочные стежки бывают двух-, трех- и четырех-ниточные, их выполняют на стачивающе-обметочных машинах с ножевым аппаратом для обрезания срезов и получения ровных строчек и швов.
Двухниточный цепной краеобметочный стежок, состоящий из игольной нитки 1 и нитки петлителя 2, располагается по краю обрабатываемых срезов и служит для подшивания низа изделий потайным швом на стачивающе-обметочной машине со специальным приспособлением, в которое заправляют край подшиваемого изделия. Край изделия образует петлю, часть которой срезают ножевым механизмом машины, а игла должна прокалывать подвернутый край таким образом, чтобы игольная нитка не была видна с лицевой стороны изделия. После подшивки петля, образованная краем изделия с прикрепленным к ней внутренним срезом, расправляется в плоскости изделия. В результате низ изделия подшивается потайной строчкой с обметанным срезом.
Трехниточный краеобметочный стачивающий стежок располагается по краю стачиваемых срезов и состоит из игольной нитки 1, которая проходит сквозь материал и скрепляет его слои. Эта нитка в стежке должна иметь наибольшее натяжение и притягивать вплотную к материалу петлю петлителя 2, которая вместе с петлей 3 второго петлителя обметывает срез сшиваемого материала и предохраняет его от осыпания. Петля 3 нитки второго петлителя огибает срез материала и с другой его стороны закрепляется петлей игольной нитки.
Трехниточный краеобметочный стежок часто применяют для обметывания среза и предотвращения его осыпания. В этом случае игольной нитке 1 придается незначительное натяжение, нитка 2 петлителя вытягивает игольную петлю на срез материала и обметывание производится сразу тремя нитками иглы и обоих петлителей. Стежок этой структуры не может быть соединительным, так как небольшое натяжение игольной нитки не обеспечит плотного скрепления соединяемых слоев и возникнет дефект, недопустимый в сортной продукций.
В тех случаях, когда требуется повышенная прочность закрепления срезов, и при обработке изделий из полотна с крупной петельной структурой из синтетических волокон применяют строчки четырехниточных краеобметочных стежков. Четырехниточный краеобметочный стежок образуется на двухигольных машинах, с двумя петлителями. Левая игольная нитка 1 создает дополнительное укрепление края сшиваемого материала. Игольная нитка 2 должна быть с максимально возможным натяжением. Нитка петлителя 3 связывает между собой игольные петли и частично обметывает срез. Нитка 4 второго петлителя обметывает срез и закрепляется на материале игольными петлями нитки 2.
Строчки, образуемые трех- и четырехниточными краеобметочными стежками, широко применяют для стачивания всех видов бельевых и верхних изделий. С помощью этих строчек выполняют стачивание плечевых, боковых и шаговых срезов, рукавов, втачивание рукавов в проймы изделий, втачивание воротников, манжет и т. д.
При изготовлении верхних изделий, кроенных из полотна, для подшивания низа платьев, юбок и жакетов, где ширина подшиваемого края более 2 . 2,5 см, применяют однониточные потайные стежки, выполняемые на специальных подшивочных машинах.
Этот стежок выполняют в плоскости обрабатываемого материала с помощью изогнутой иглы 1, перемещающейся в горизонтальной плоскости, и приспособления — выдавливателя материала 2, которое позволяет игле частично прокалывать лицевую сторону 3 подшиваемого материала и тем самым создавать невидимую с лицевой стороны изделия строчку.
Однониточные и двухниточные кеттельные стежки применяются для соединения воротников и манжет с изделием, обработки краев изделий и отделочных деталей бейками с заработанными краями.
Особенность кеттельных стежков в том, что с их помощью детали изделий и бейки соединяются способом «петля с петлей» без утолщения в месте соединения. Шов соединения по своей структуре напоминает структуру трикотажа и обладает его эластичностью.
Двухниточный челночный стежок образуется из верхней игольной 1 и нижней челночной 2 ниток. Верхняя и нижняя нитки в стежке нормальной структуры переплетаются внутри соединяемых деталей и создают на поверхности изделия пунктирные линии: игольная нитка — на лицевой стороне, челночная нитка — на изнаночной. На швейных машинах челночного стежка выполняются однолинейные, двухлинейные и зигзагообразные строчки. Для выполнения двухлинейной строчки машина должна иметь две иглы и два челнока. Однолинейные и двухлинейные строчки применяют при обработке верхних изделий из устойчивых, трикотажных полотен для стачивания боковых срезов платьев, юбок, жакетов и срезов рукавов, а также для обработки застежек, воротников, накладных и прорезных карманов и для выполнения отделочных операций пошива. При изготовлении бельевых изделий челночной строчкой обрабатывают участки с прокладками из ткани. Зигзагообразную челночную строчку применяют для настрачивания кружев, выполнения закрепок, обметывания петель и пришивания пуговиц. При изготовлении изделий можно применять комбинированные строчки, одновременно выполняя две операции, например, стачивать челночной или двухниточной цепной строчкой и обметывать краеобметочной. трехниточной строчкой. Краеобме-точная строчка может быть и двухниточная. Комбинированная строчка двухниточного цепного стежка и обметочная трехниточная выполняются на стачивающе-обметочных машинах пятиниточного стежка. Применение сразу двух строчек на машинах комбинированного стежка дает возможность повысить производительность труда более чем в 1,4 раза на тех операциях, где необходимо стачать и обметать срезы, то есть применить две машины.
Образования двухниточного цепного стежка
Двухниточная цепная строчка сверху имеет вид штриховой линии, а снизу — цепочки. Строчка внизу получается выпуклой, из-за чего создается некоторое утолщение шва. Чтобы избежать этого, нижнюю нитку нужно брать тоньше, чем верхнюю. Строчка двухниточного цепного стежка легко распускается.
Чтобы распустить эту строчку, следует из последней петли извлечь нитку петлителя и потянуть ее, затем распустить верхнюю нитку. При обрыве верхней нитки в середине строчки распускание от места обрыва затрудняется. Расход ниток на цепную строчку в два-три раза больше, чем на челночную. Строчка может растягиваться на 30. 35 %. Двухниточная цепная строчка в два раза эластичнее челночной.

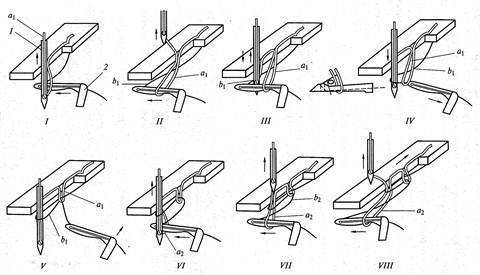

Основными рабочими органами машины, с помощью которых происходит образование двухниточного цепного стежка, являются игла, совершающая возвратно-поступательные движения по вертикали, и петлитель, который перемещается вдоль и поперек линии строчки.
В положении I петлитель 2 захватывает петлю верхней (игольной) нитки а1 и продолжает перемещение. В положении II рейка перемещает материал на длину стежка и тем самым ориентирует расположение верхней а1 и нижней b1 ниток. Петлитель перемещается вдоль строчки в обратном направлении.
В положении III игла при вторичном проколе материала попадает в промежуток между нитками a1 и b1 и, опускаясь, при возвратном движении петлителя затягивает петлю а1. Это происходит в положении IV.
В положении V петлитель, продвигаясь вдоль линии строчки, возвращается в исходное положение.
В положении VI в образовавшуюся петлю а2 около ушка иглы входит петлитель и протаскивает нитку Ь2. В последующие положения петлитель продолжает движение поперек линии строчки (положение VII), а затем вдоль линии строчки (положение VIII). Одновременно происходит перемещение материала. Далее процесс повторяется.
Характерным этапом в образовании двухниточного цепного стежка является его затягивание. При плохой или слабой затяжке двухниточное цепное переплетение ниток легко распускается.
Основная затяжка, или сокращение длины предыдущей петли, происходит при вытягивании петлителем последующей нитки. Однако при перемещении иглы вверх (положение VII) окончательно затягивается первый стежок. В это время нитеводительный рычаг натягивает нитку b2 и выбирает ее излишек. Качество затяжки стежка зависит также от хода иглы, изменяющегося при изменении длины стежка.
